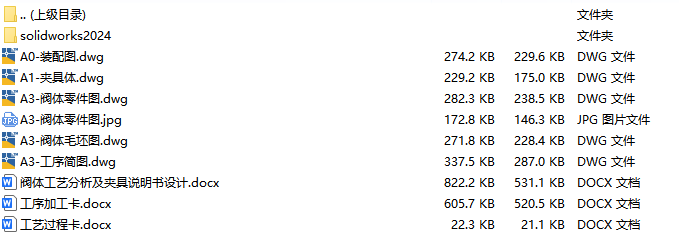

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图
solidworks24版本模型源文件,可编辑,含参数
阀体夹具solidworks24版三维装配模型
本夹具用于阀体左侧面铣削加工,采用定位销进行工件定位,压块对工件进行夹紧,底部设置可调支撑以提高工件装夹后的稳定性。整体结构简单,定位可靠,操作方便,可作为机械制造工艺学、机床夹具设计及毕业课程设计参考。
阀体夹具CAD装配图
阀体CAD零件图

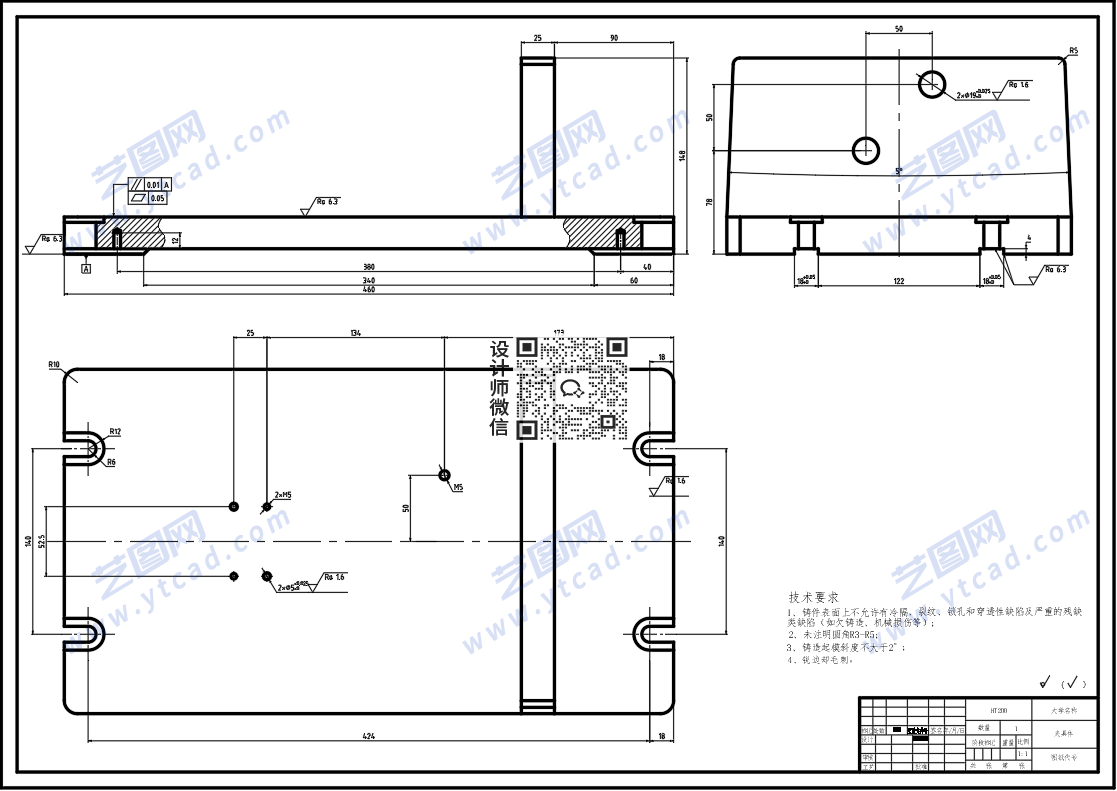

阀体CAD夹具体

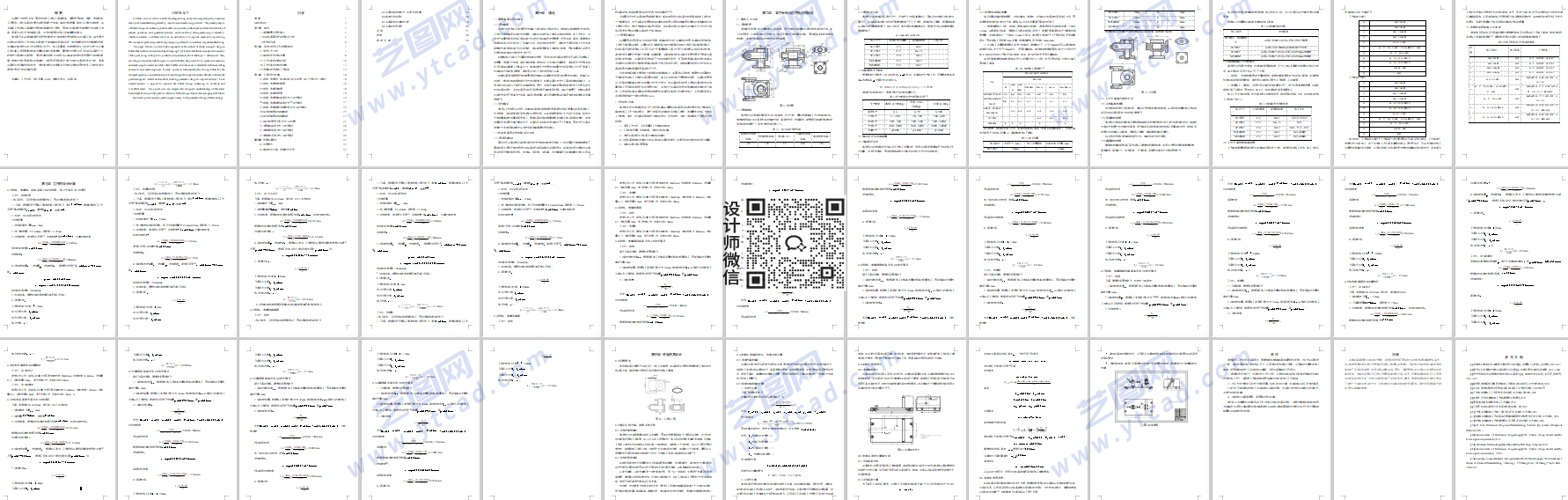

阀体设计说明书内容
