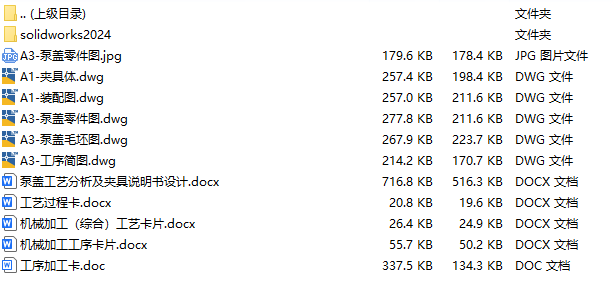

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件,可编辑,含参数 solidworks24版本模型源文件,可编辑,含参数

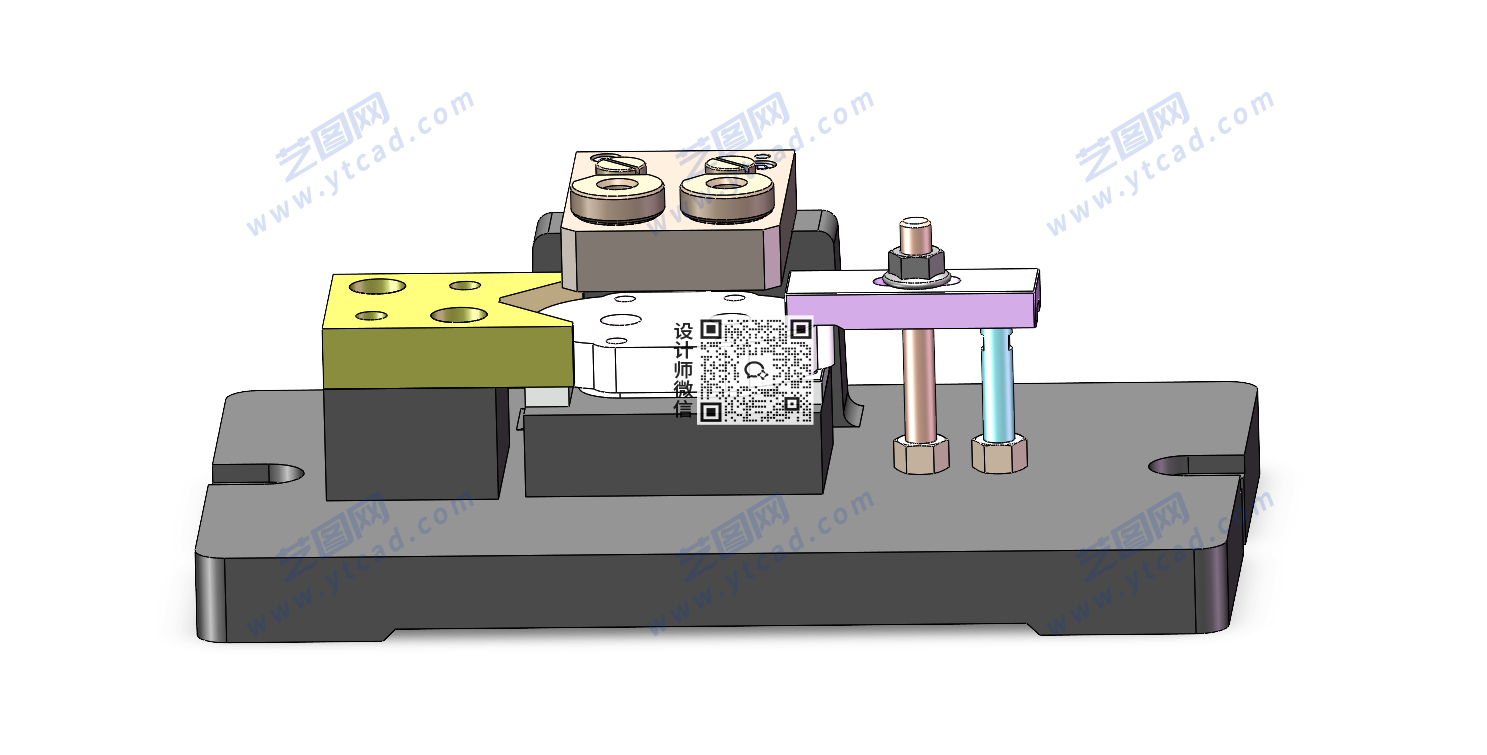

泵盖钻13孔夹具设计主要用于泵盖零件13孔的钻削加工,采用V型块作为主要定位与支承元件,利用V形工作面与工件外圆轮廓配合,实现可靠的径向定位和稳定支承。夹紧部分采用移动压板,对泵盖进行轴向压紧,使工件加工过程中保持稳定的装夹状态。V型块与移动压板相互配合,可减少钻削力引起的工件振动和位置偏移,提高13孔加工的位置精度及孔位一致性,结构简单、装卸方便,适合泵盖类零件批量钻孔加工及机械制造夹具设计参考。

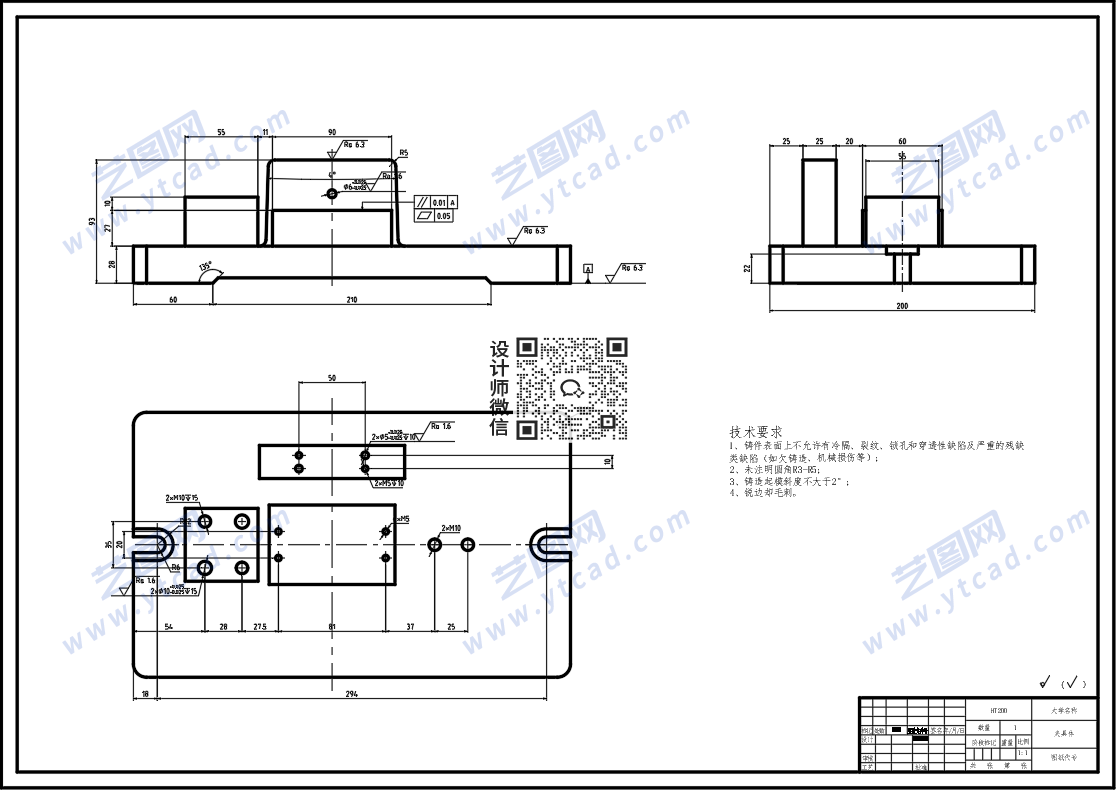

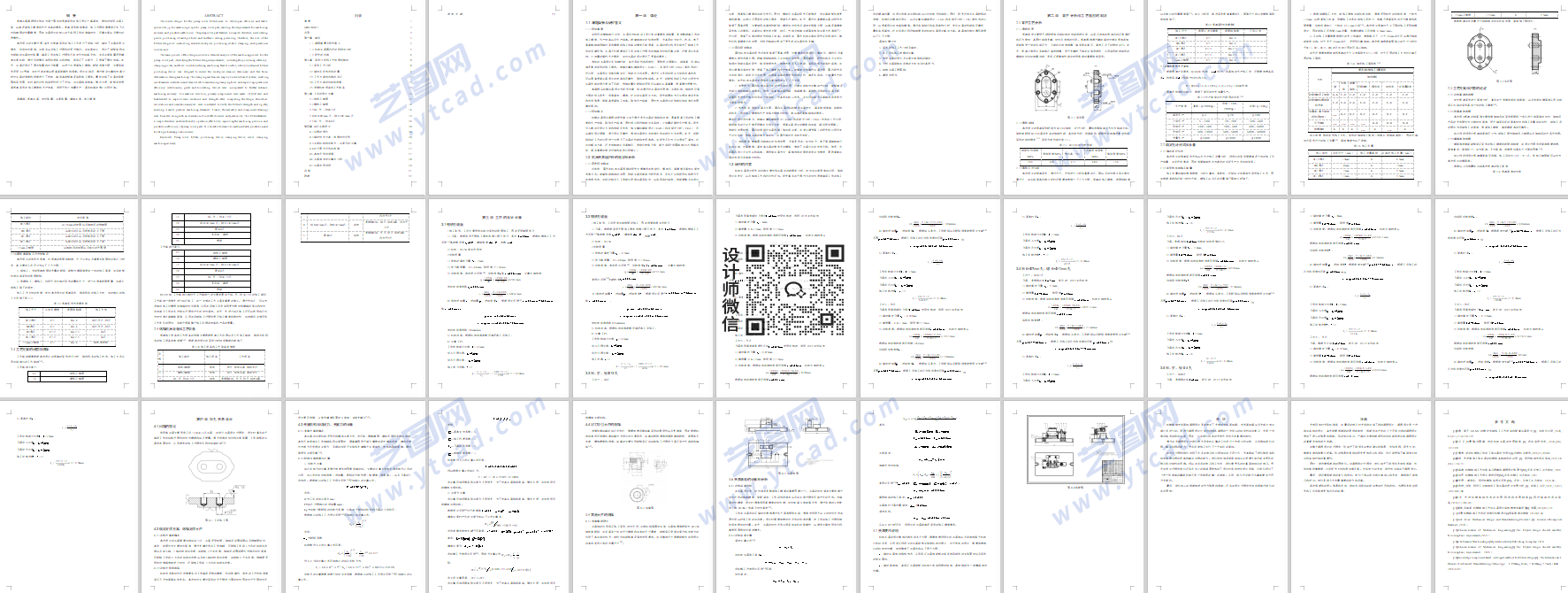

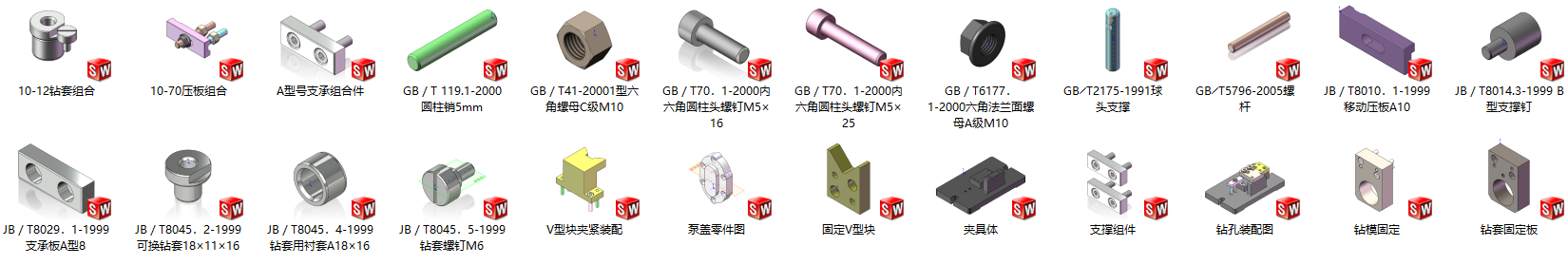

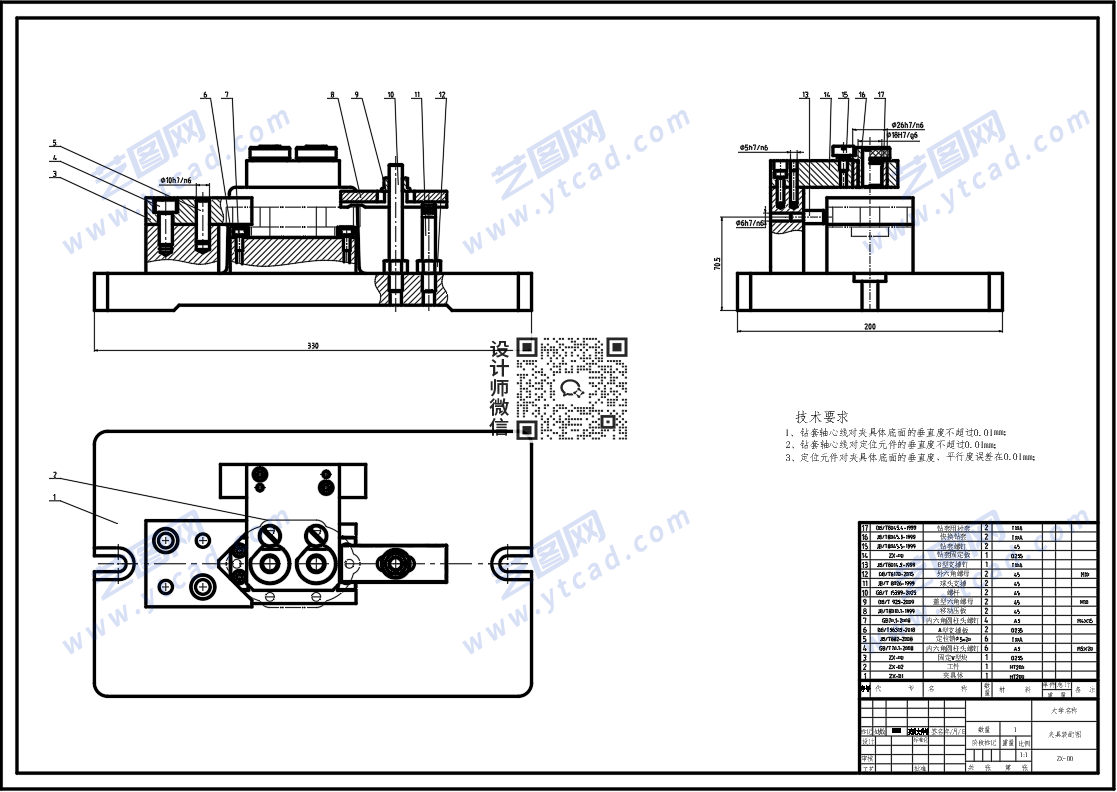

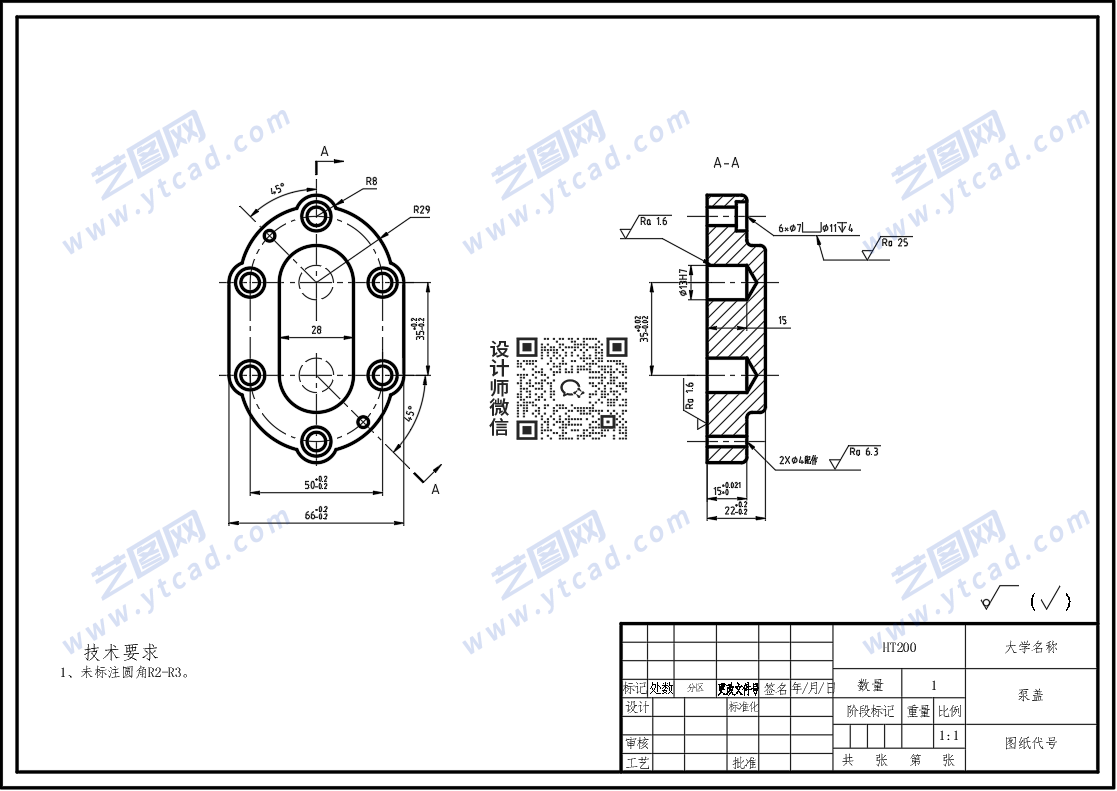

泵盖夹具CAD装配图 泵盖CAD零件图 泵盖CAD夹具体 泵盖设计说明书内容
