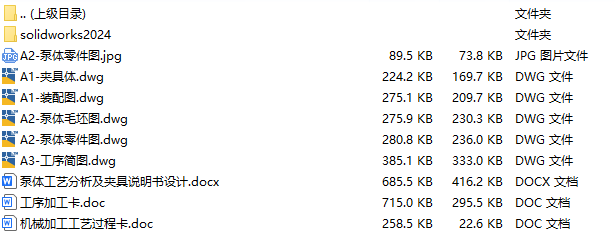

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图

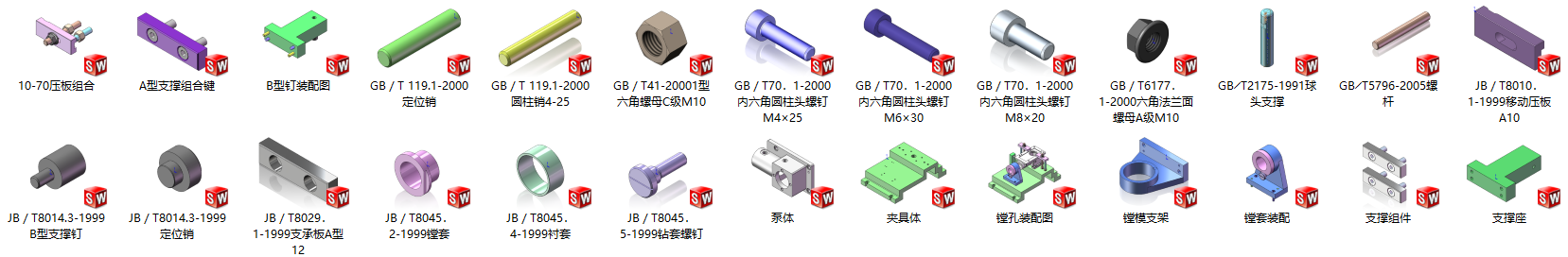

solidworks24版本模型源文件,可编辑,含参数

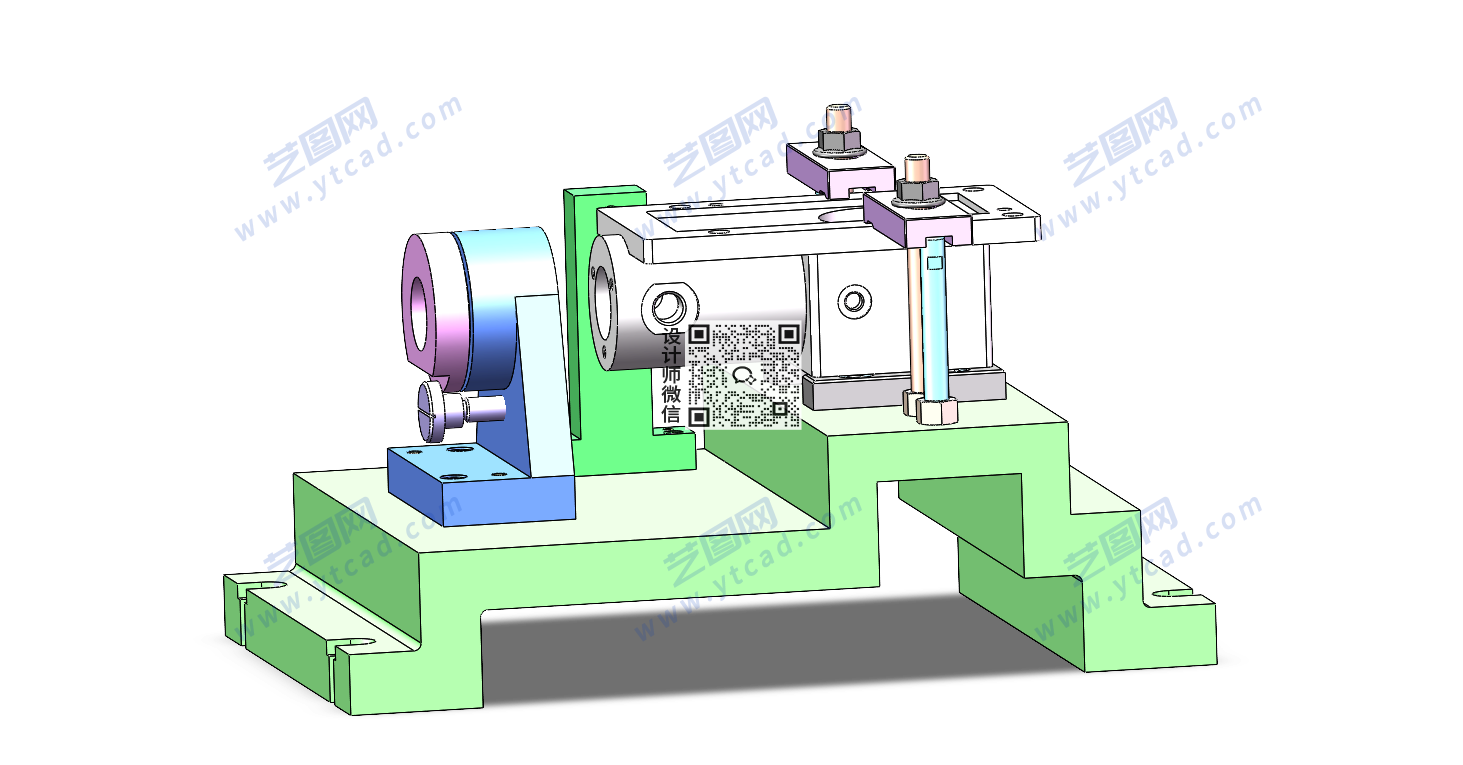

泵体夹具solidworks24版三维装配模型
泵体镗孔夹具设计主要用于泵体零件的镗孔加工,采用定位销确定工件的主要安装基准,并通过支撑钉对泵体局部区域进行辅助支承,使工件获得稳定的加工姿态。夹紧机构采用移动压板压紧,从工件上方施加夹紧力,使泵体与定位、支承元件可靠贴合,降低镗削过程中切削力造成的振动和位置偏移。该夹具结构布局合理,装夹操作方便,能够提高泵体镗孔的位置精度和加工稳定性,适合泵体类零件批量镗孔加工及机械制造课程设计、机械专业毕业设计和机床夹具结构设计参考。

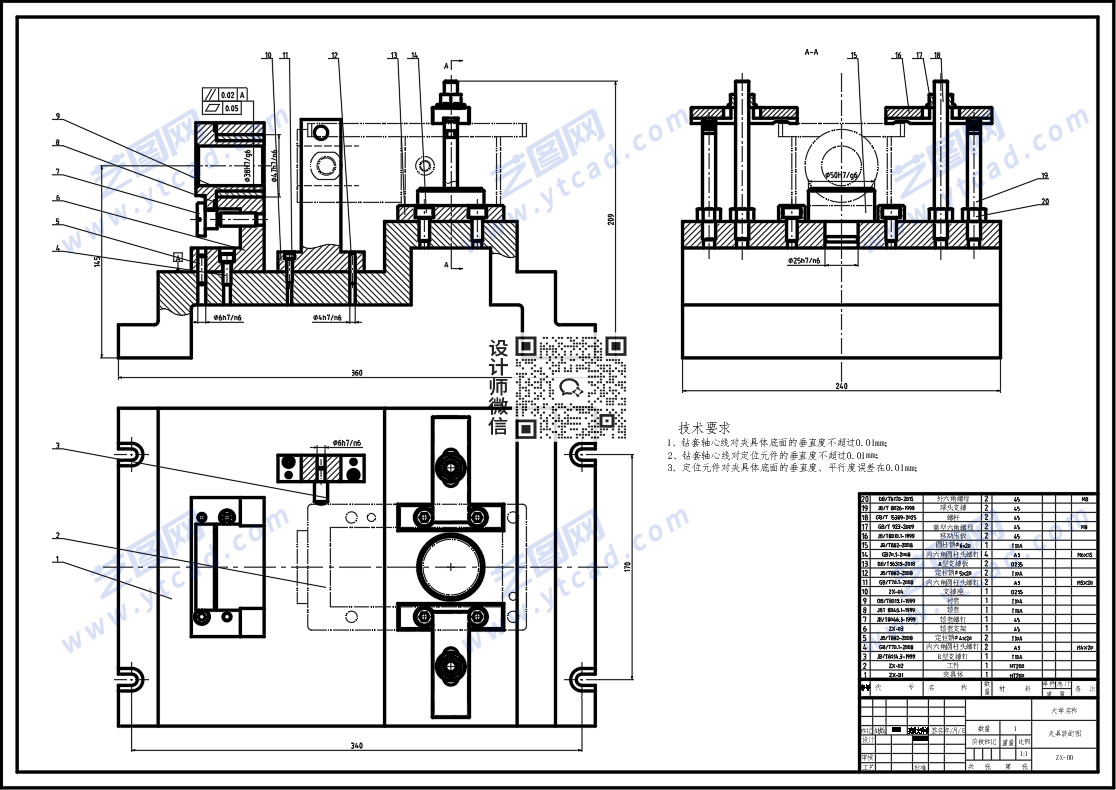

泵体夹具CAD装配图

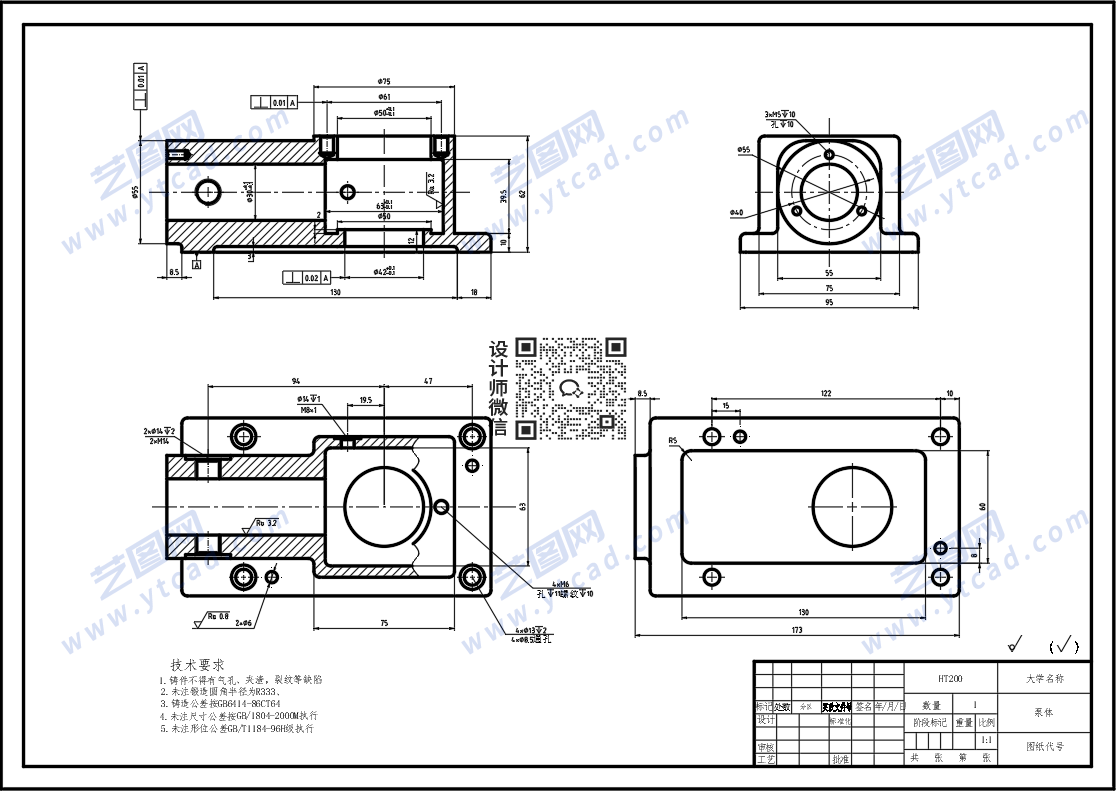

泵体CAD零件图

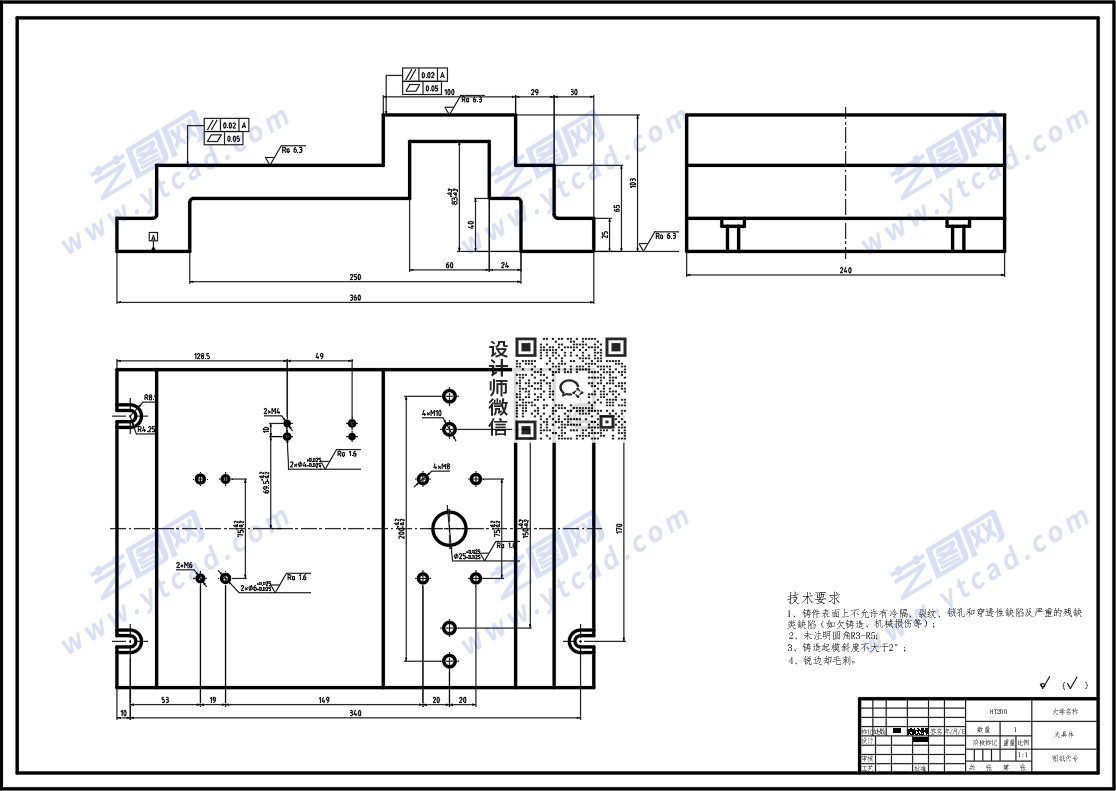

泵体CAD夹具体

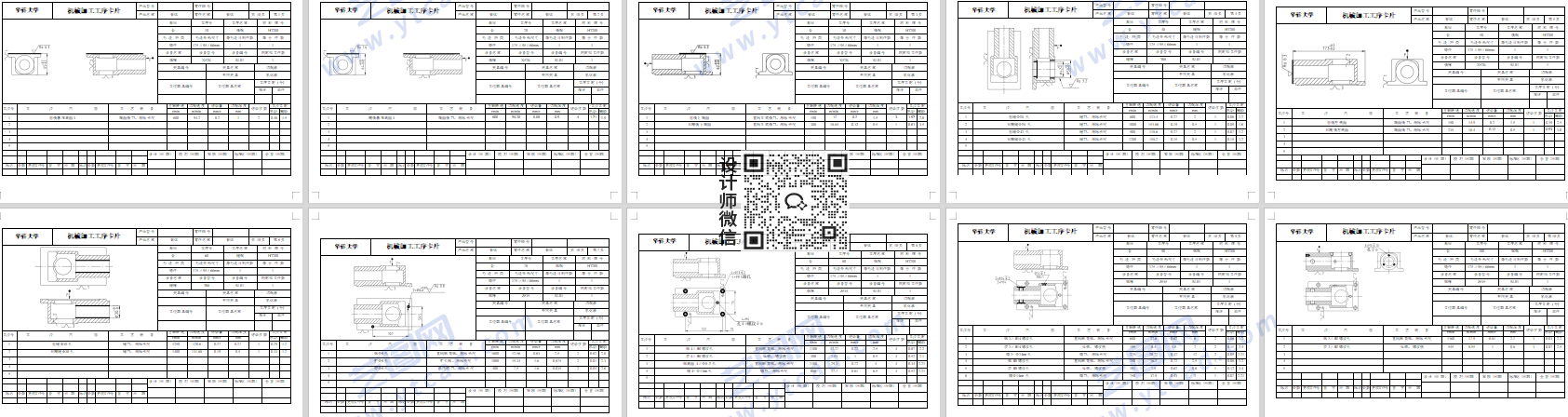

机械加工工序卡
泵体设计说明书内容
