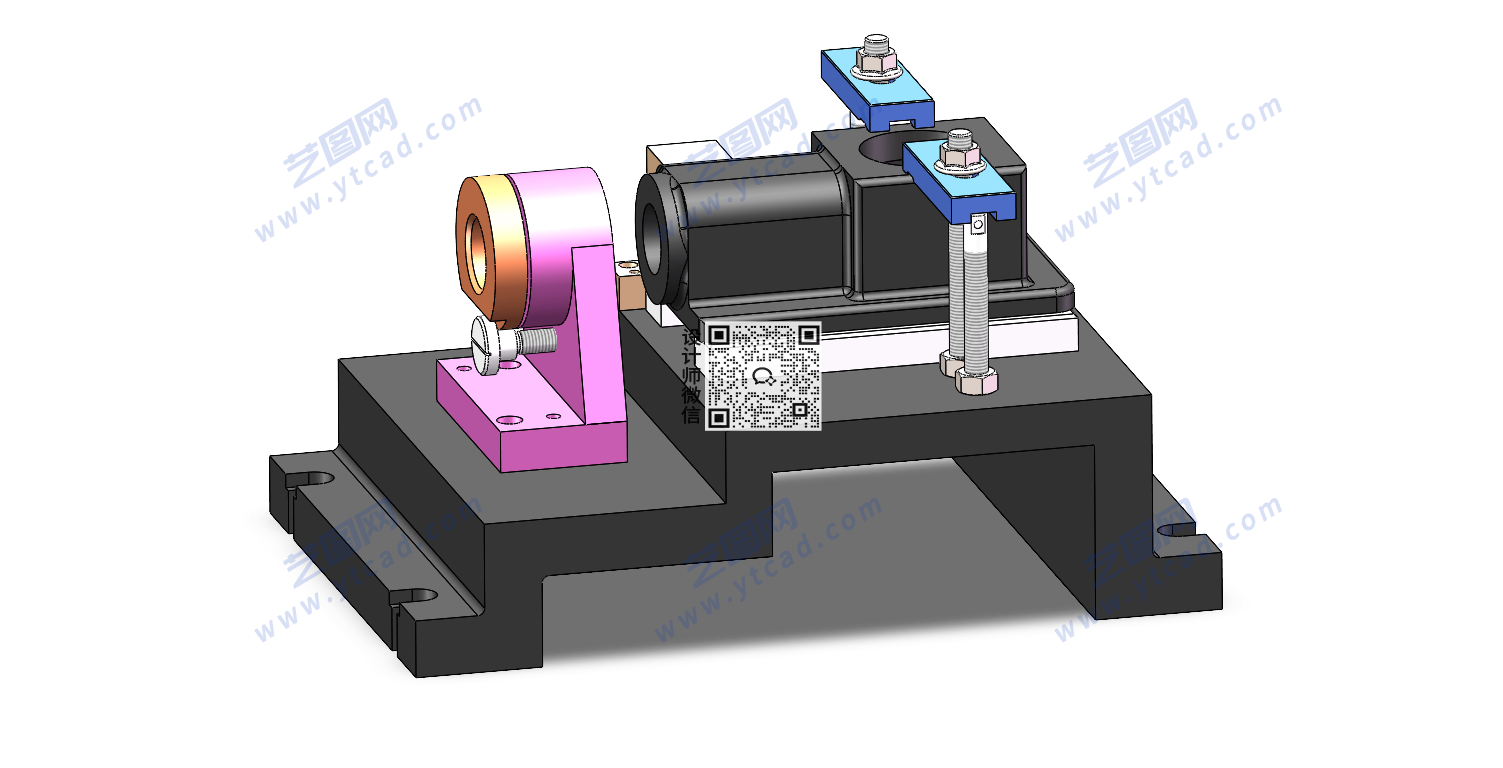

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件,可编辑,含参数 泵体夹具solidworks24版三维装配模型

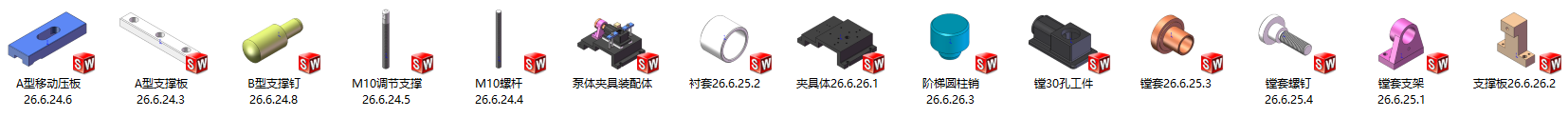

泵体镗孔夹具设计主要用于泵体类零件的孔加工,采用A型支撑板提供稳定的基础支承,并通过定位销与菱形销组成组合定位结构,准确确定工件的安装位置。夹紧机构采用移动压板,使泵体可靠贴合支撑及定位元件,减少镗削过程中产生的振动和位置偏移。加工导向部分设置镗套,对镗刀运动方向进行约束和导向,提高镗孔加工的稳定性及孔位精度。整体夹具兼顾定位、支承、夹紧和刀具导向功能,可提高泵体孔加工的一致性和批量生产效率,适用于机械制造课程设计、机械专业毕业设计及机床夹具结构设计参考。

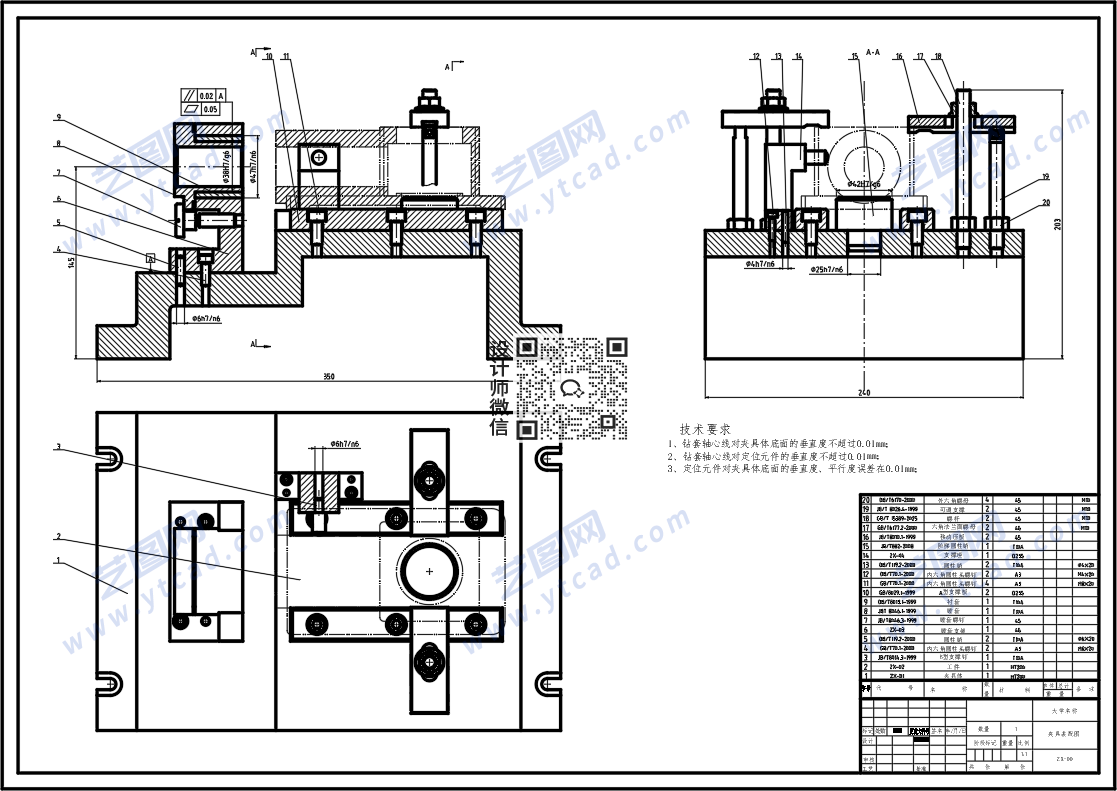

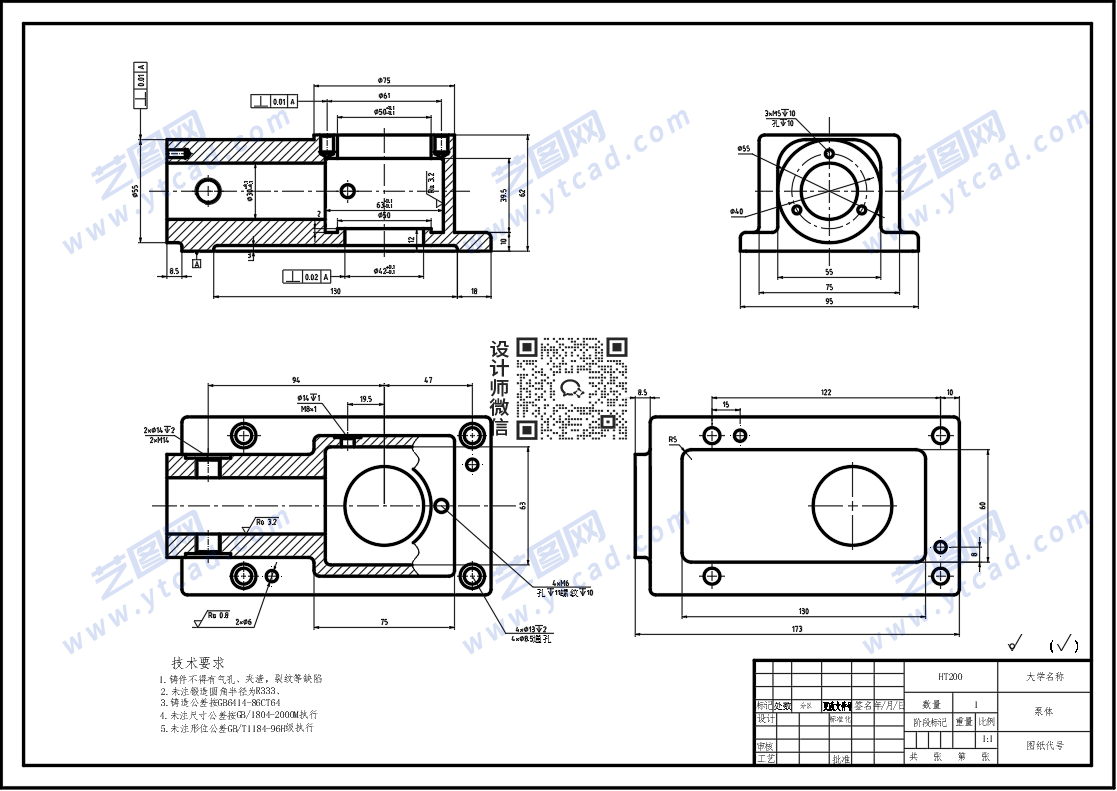

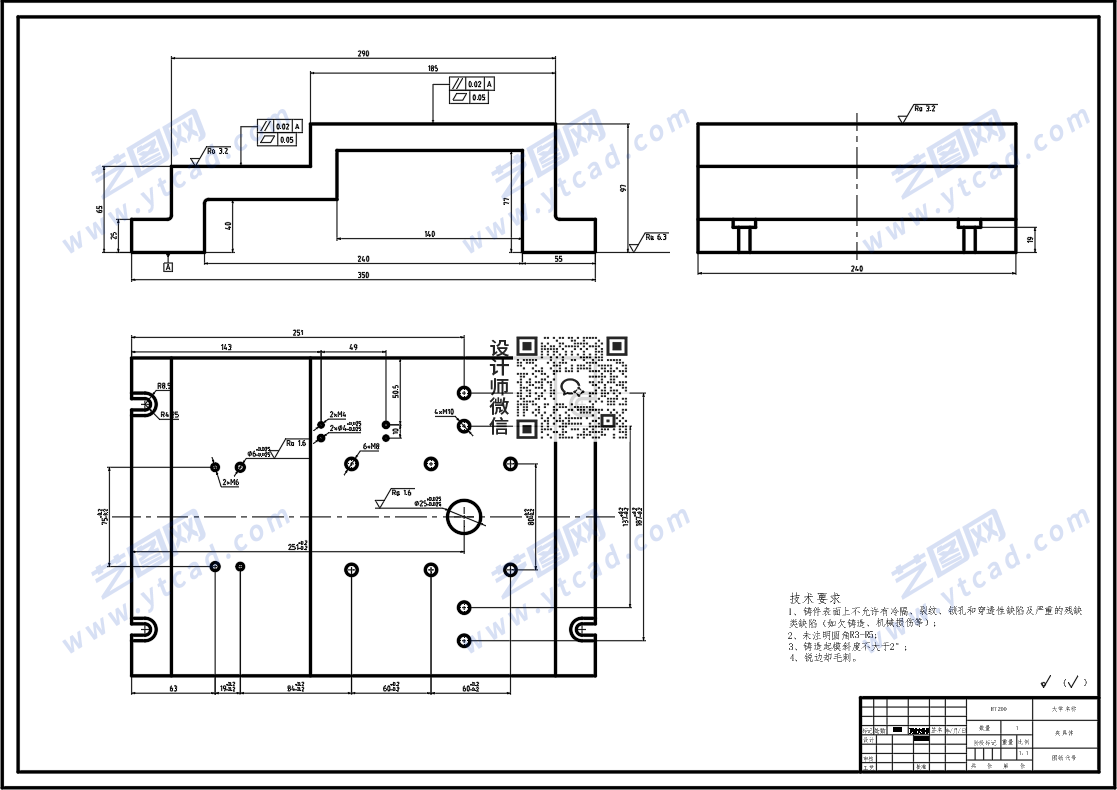

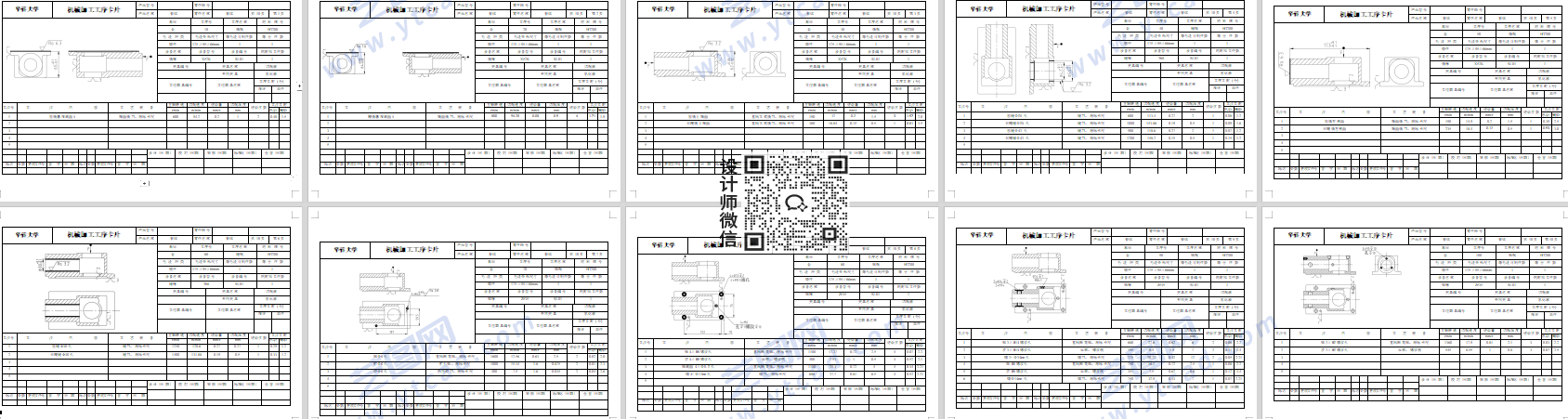

泵体夹具CAD装配图 泵体CAD零件图 泵体CAD夹具体 机械加工工序卡 泵体设计说明书内容
