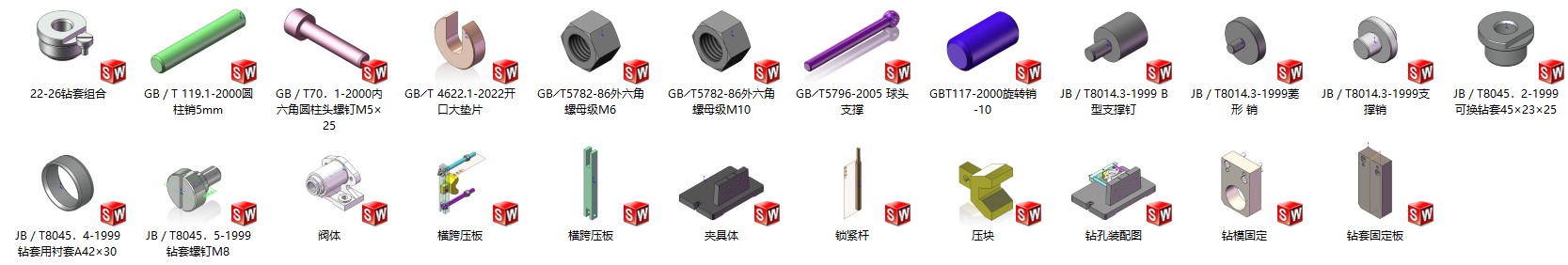

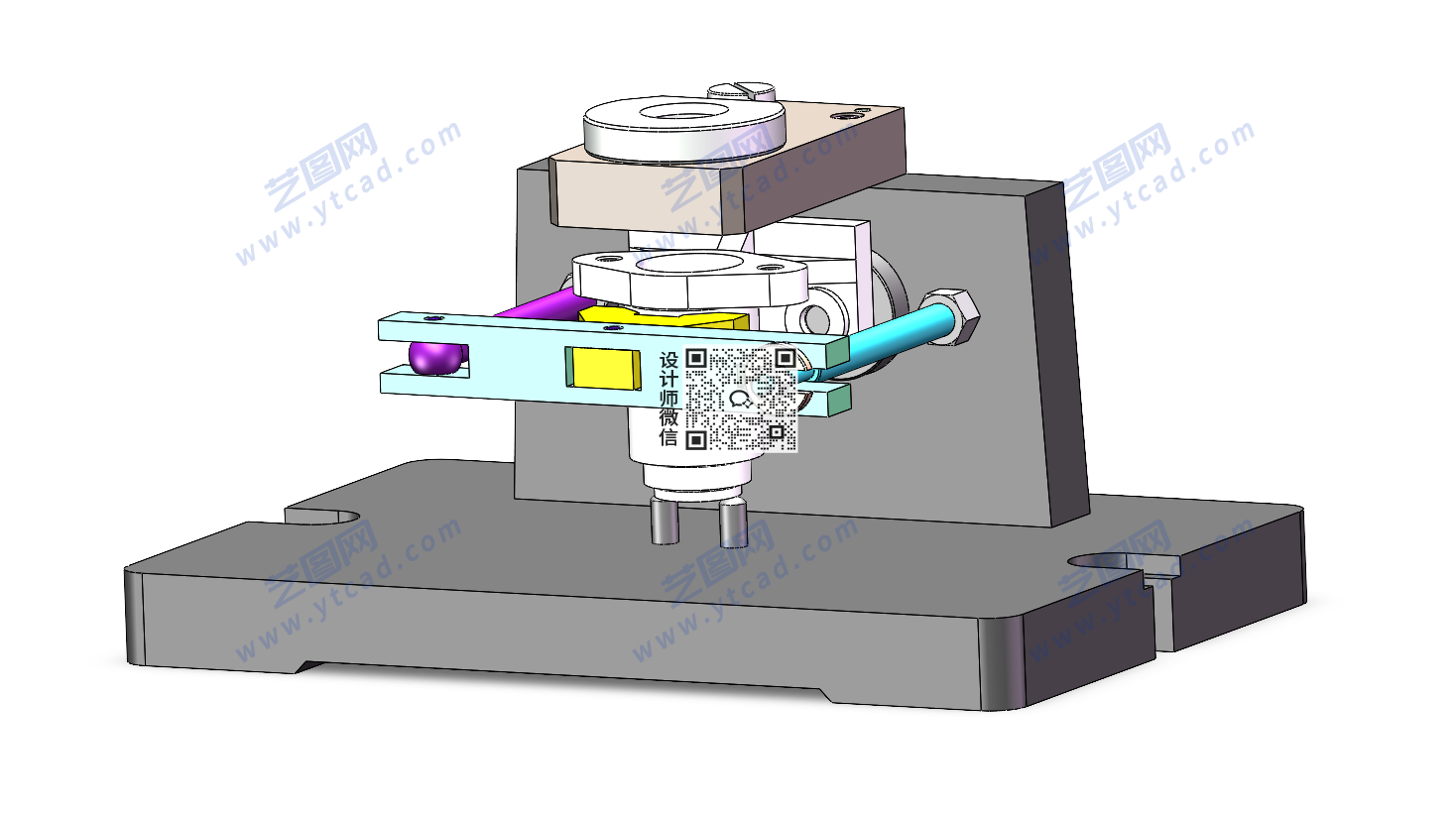

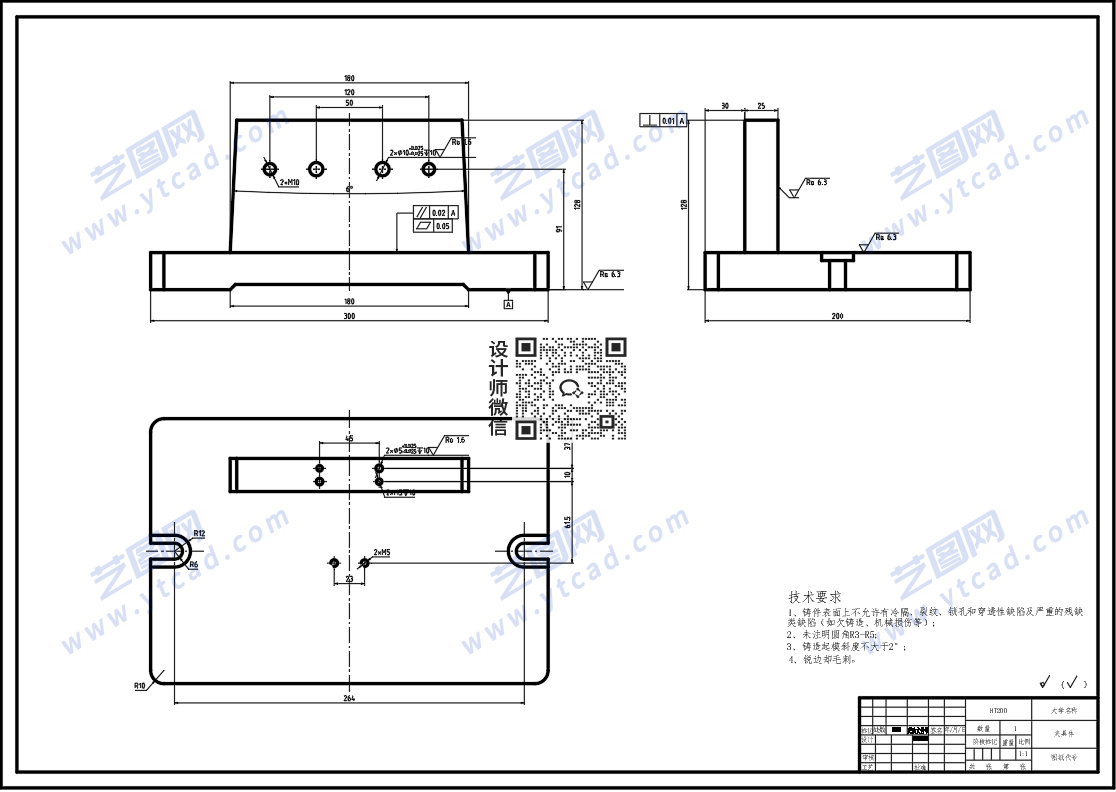

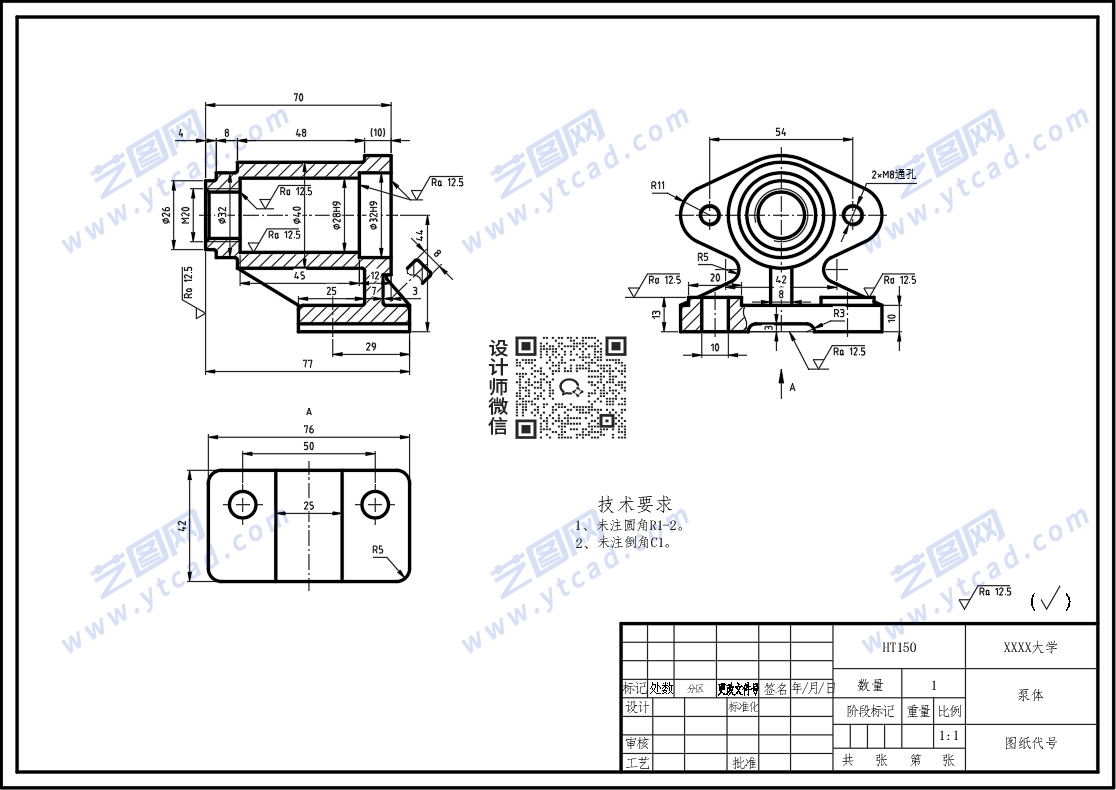

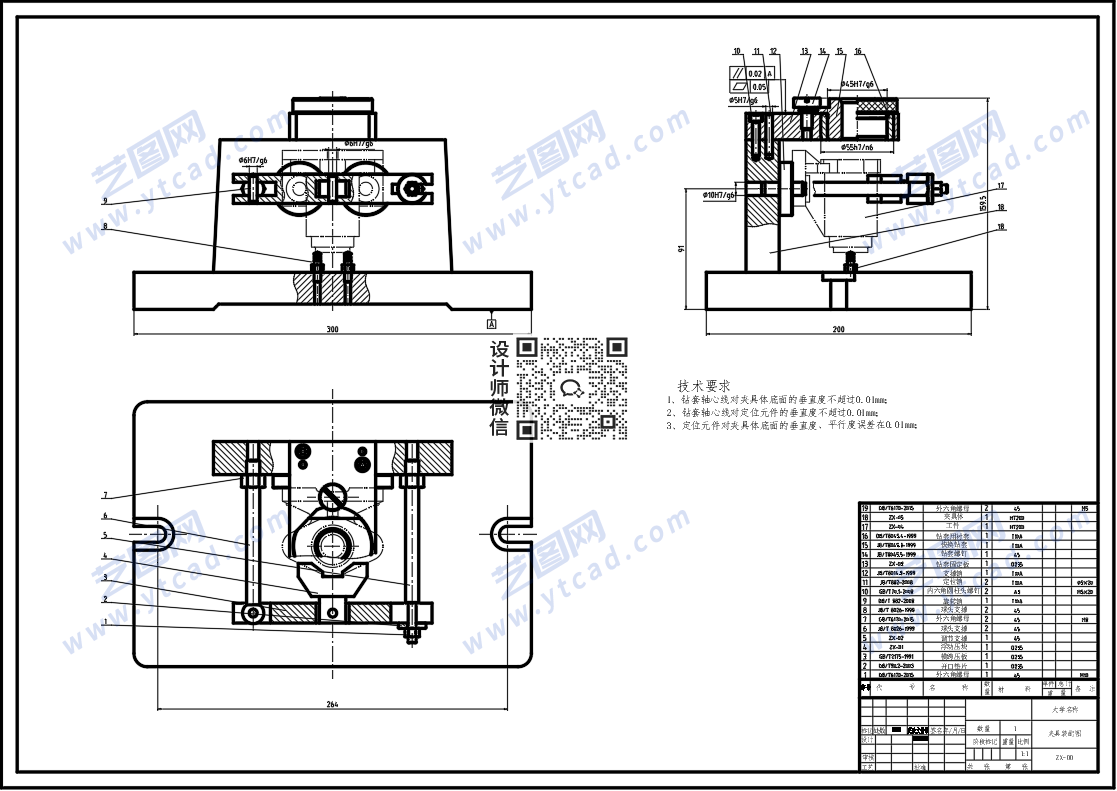

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件,可编辑,含参数泵体夹具solidworks24版三维装配模型 泵体夹具CAD装配图

结构采用固定式定位销、固定式菱形销为机械结构标准件,作为机械夹具中的标准化定位元件使用。两种定位销直接安装于夹具体的定位孔内,可减少专用定位件重复设计,同时便于按照工件定位孔尺寸选择相应规格。圆柱定位销与菱形销组合使用时,在保证工件定位精度的同时,可通过菱形销的避让结构降低两孔中心距误差对装夹的影响,使工件放置和取出更加顺畅泵体CAD零件图 泵体CAD夹具体 泵体设计说明书目录

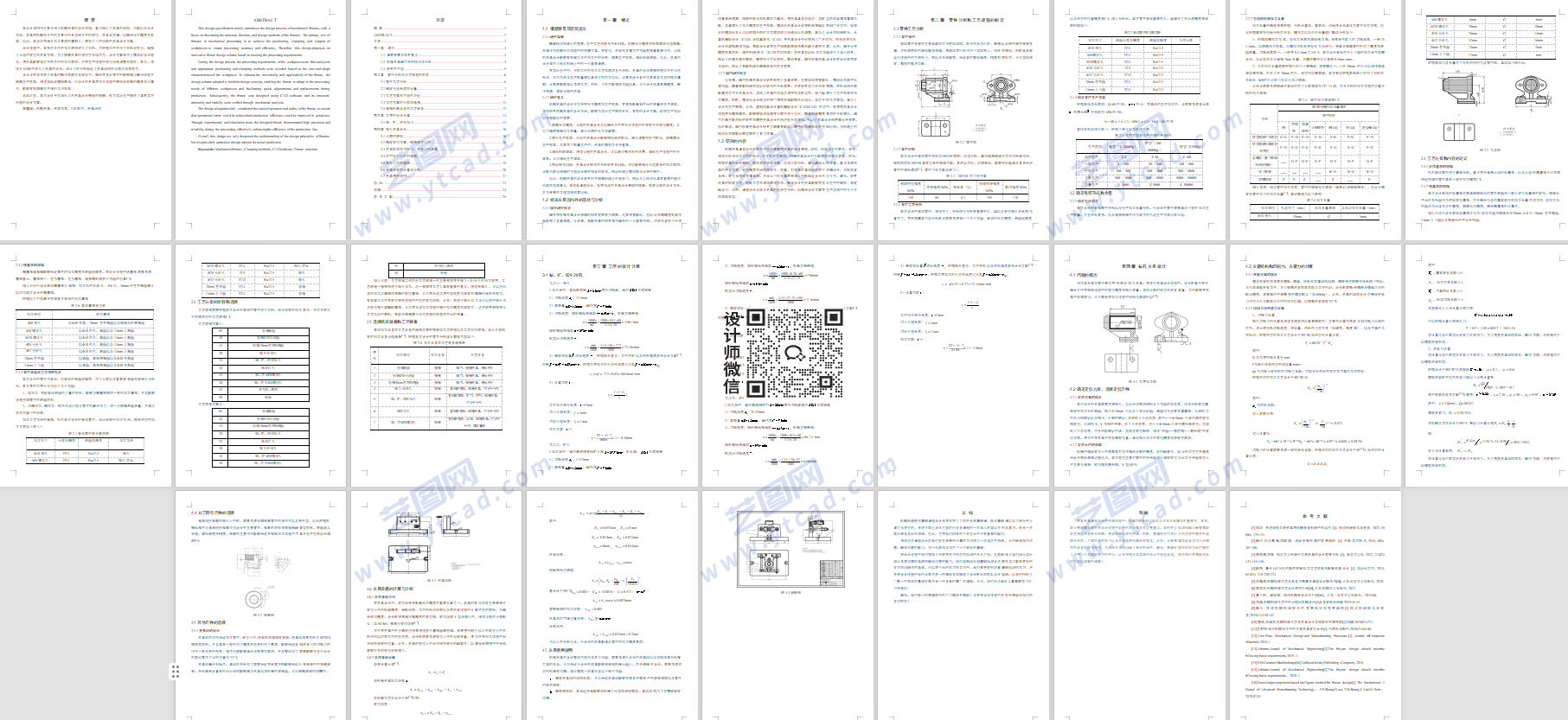

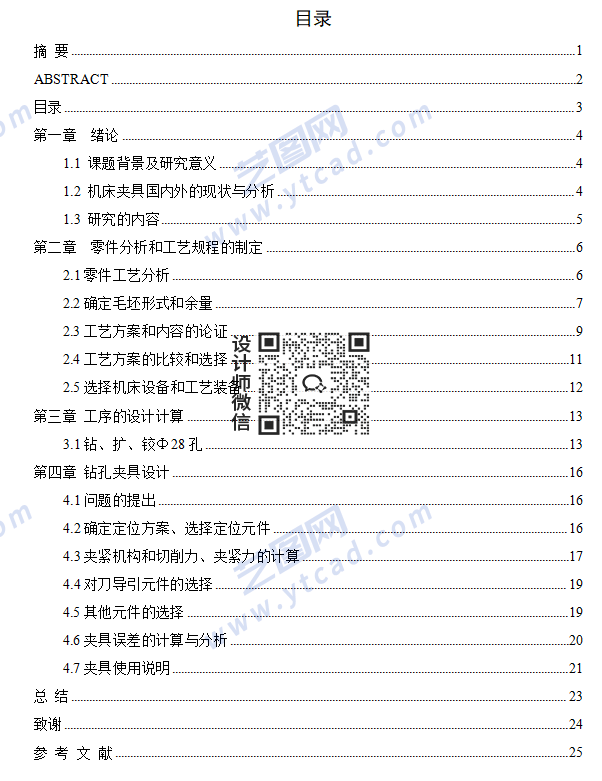

泵体设计说明书内容

本夹具用于泵体Φ28mm孔的钻削加工,定位结构采用底部支撑钉承托工件,使泵体放置后具有稳定的高度基准,避免钻削过程中因悬空造成振动。上部采用横跨压板进行整体压紧,压紧力通过较大的受力范围传递至泵体,使工件可靠贴合底部支撑钉。该结构特别适合泵体这类外形不规则、局部存在腔体的零件,既能避开主要加工区域,又能为Φ28mm孔的钻削留出刀具进入和排屑空间。装夹时工件直接放置于支撑位置,再通过横跨压板完成固定,操作较为简便。
