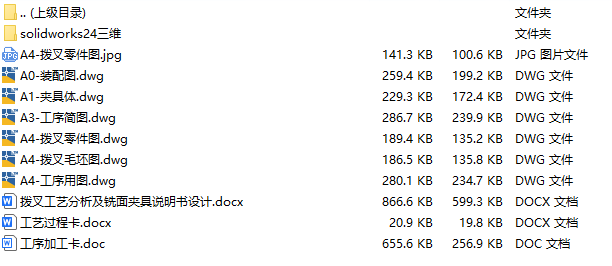

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图
solidworks24版本模型源文件,可编辑,含参数

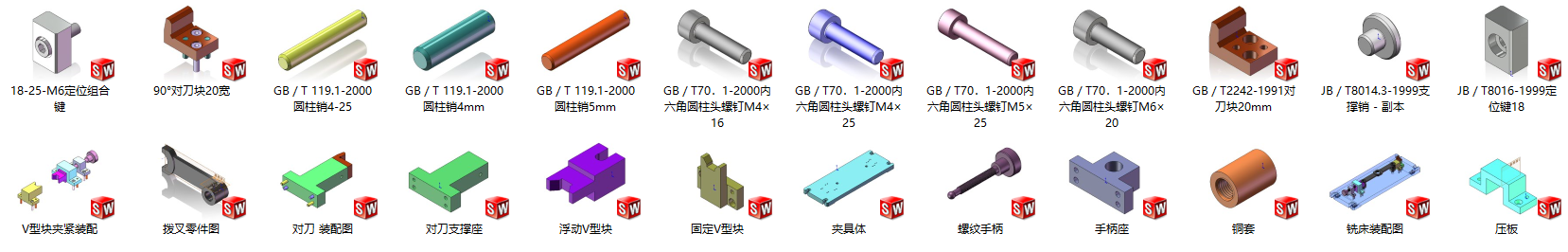

拨叉夹具solidworks24版三维装配模型
拨叉铣底面夹具设计主要用于拨叉零件底面的铣削加工,采用支撑柱对工件进行稳定支承,并通过左右V型块从两侧进行夹紧,使拨叉在铣削过程中保持可靠的装夹状态。夹具设置90°对刀块,用于辅助确定刀具与工件之间的相对位置,方便铣削加工时的对刀与尺寸控制。整体结构针对拨叉零件的外形特点进行布置,具有支承稳定、夹紧可靠、对刀方便等特点,可减少铣削过程中的振动和工件位移,提高底面加工精度和批量加工效率。
拨叉夹具CAD装配图
拨叉CAD零件图
拨叉CAD零件图主要用于确定零件各组成区域的尺寸联系和加工后的最终形状,绘图时除了表达叉体、杆部及孔系等基本轮廓,还需要通过合理的视图和剖视方式把内部孔、槽及局部结构完整表现出来
拨叉CAD夹具体
机械加工工序卡
机械加工工序卡的一个重要作用,是把零件图上的设计要求转换成具体的加工动作,使每一道工步都能够对应到实际的加工位置和检验要求。编制时应先确定本工序需要继承的加工基准,再根据加工表面的先后关系安排工步,避免前一道加工形成的基准无法满足后续定位需要
拨叉设计说明书内容
本夹具用于拨叉底面的铣削加工,夹具两侧采用V型结构对工件进行夹紧,使拨叉在加工过程中形成较稳定的侧向支承。左右V型面同时与工件接触,可以使夹紧力从两侧向中间传递,减少单侧受力造成的偏摆,并使工件底部加工区域保持相对稳定。由于铣刀加工时会产生连续的切削力,V型夹紧结构还能将部分加工载荷传递至夹具体,降低工件在铣削过程中的振动。装夹时只需将拨叉放入左右V型定位区域,再完成两侧夹紧,操作过程较为直接,同时为底面铣削留出了较大的刀具运动空间。
