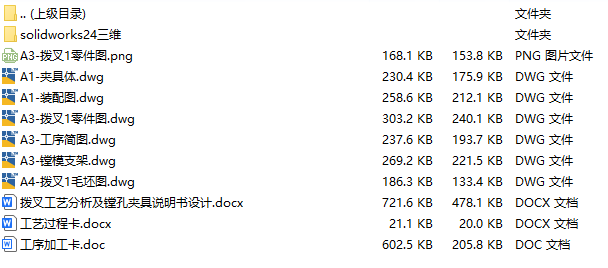

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图
solidworks24版本模型源文件,可编辑,含参数

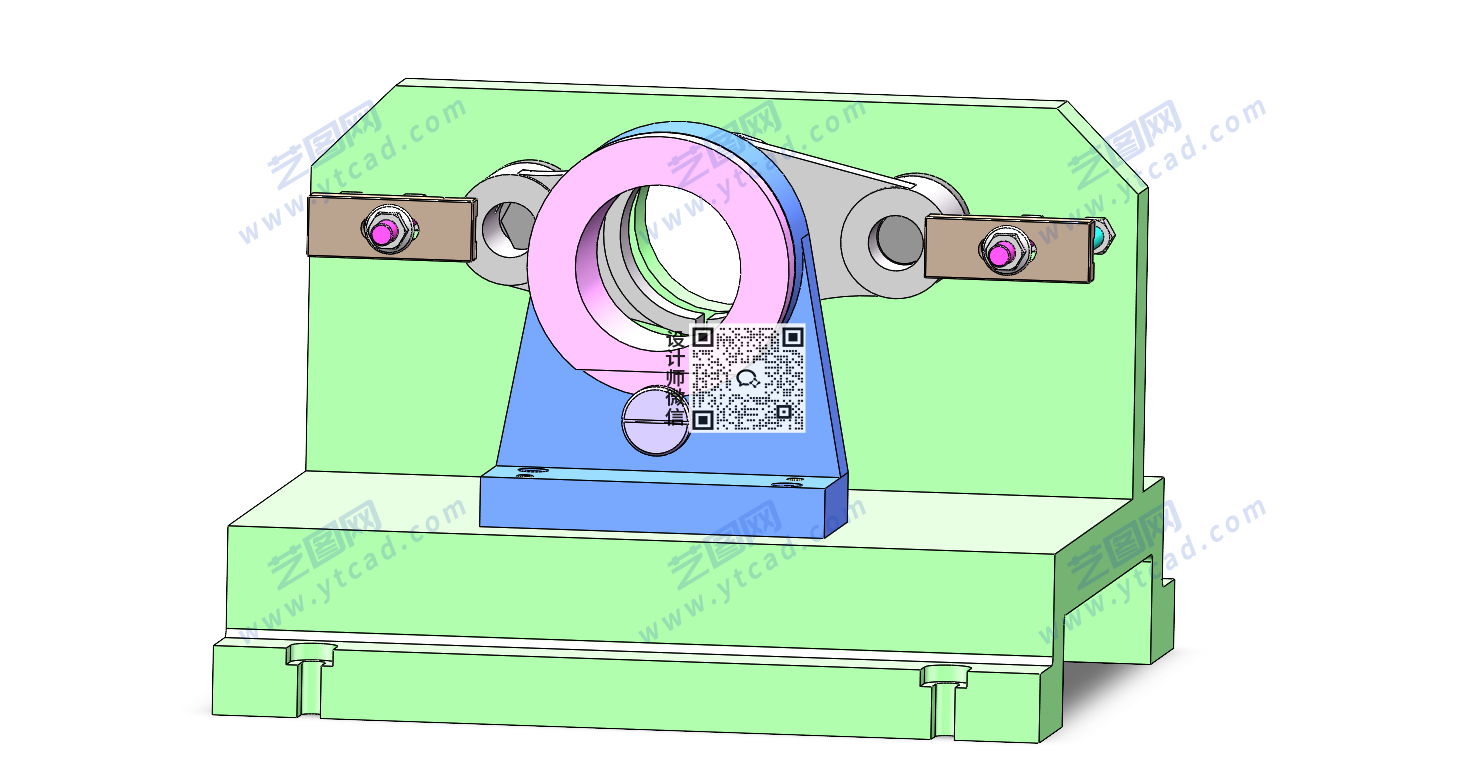

拨叉夹具solidworks24版三维装配模型
拨叉镗孔夹具设计主要用于拨叉零件孔的镗削加工,采用定位销和菱形销组成组合定位结构,对工件进行准确定位和方向约束,使拨叉保持稳定的加工位置。夹紧部分采用移动压板压紧,通过压板移动完成工件的快速装夹与松开,使拨叉在镗削过程中可靠贴合定位元件。该夹具结构定位明确、夹紧稳定,能够减少镗削力引起的振动和工件偏移,提高孔的加工精度及孔位一致性,适合拨叉类零件批量镗孔加工及机械制造夹具设计参考。
拨叉夹具CAD装配图

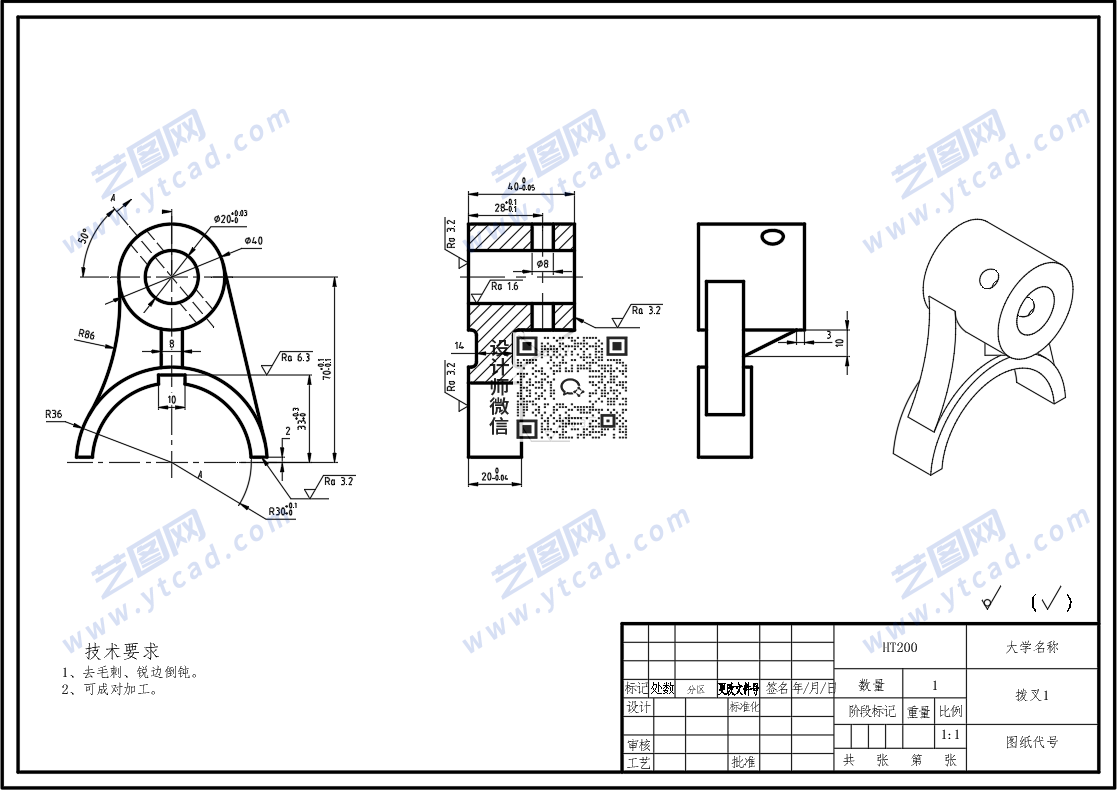

拨叉CAD零件图

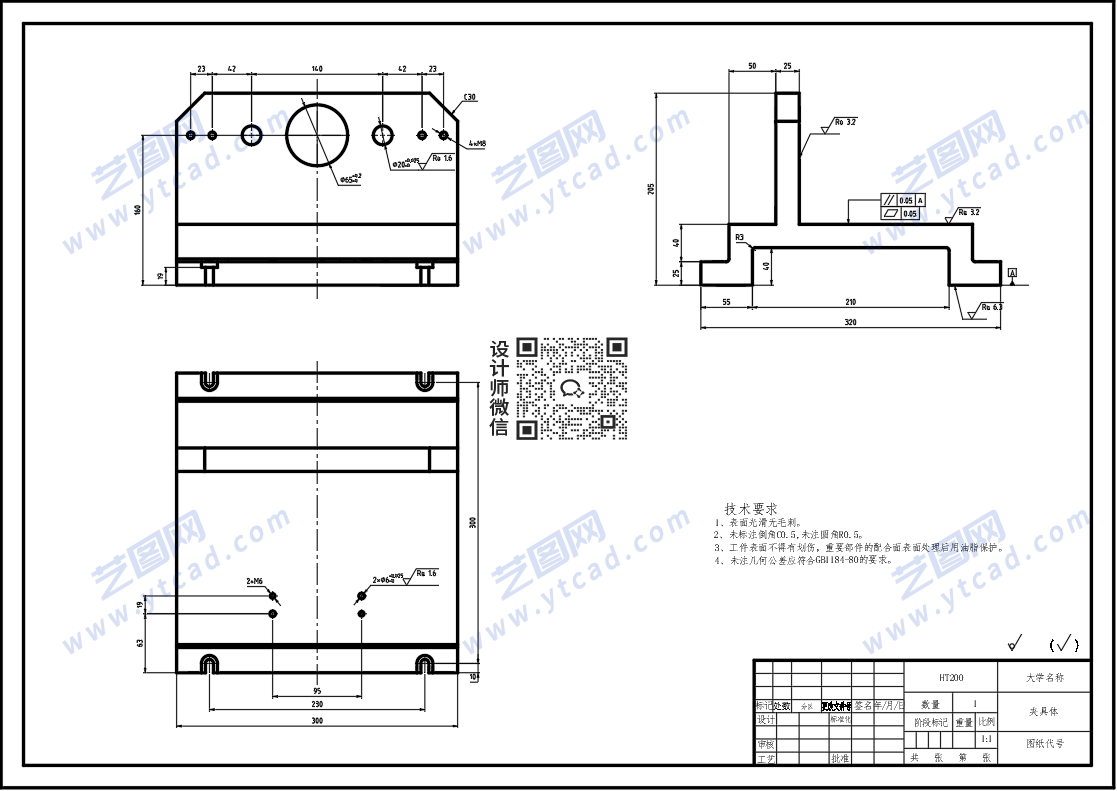

拨叉CAD夹具体

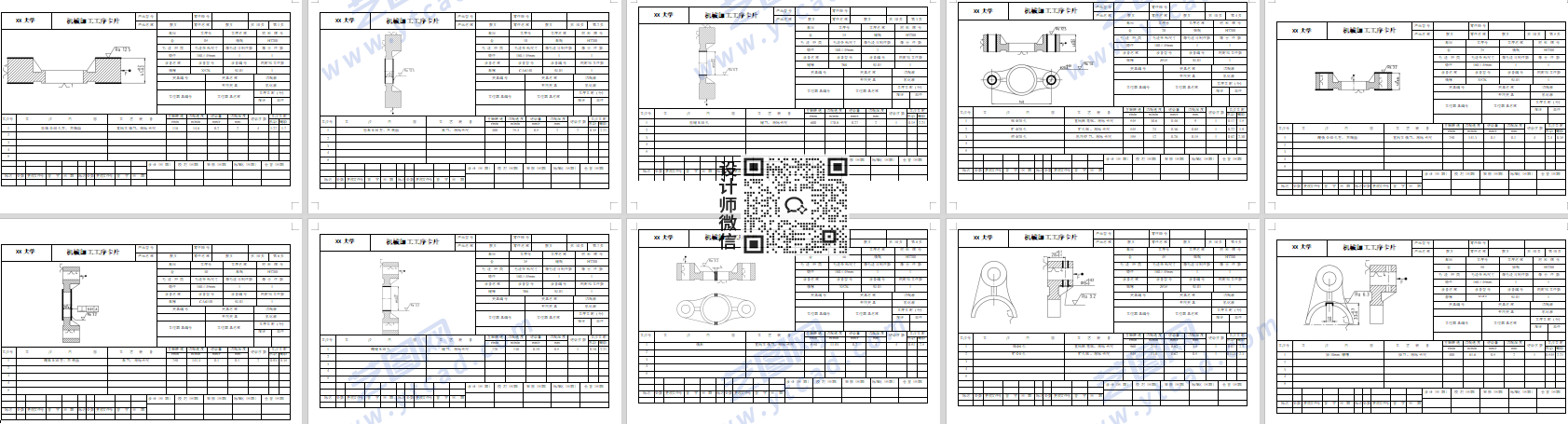

机械加工工序卡

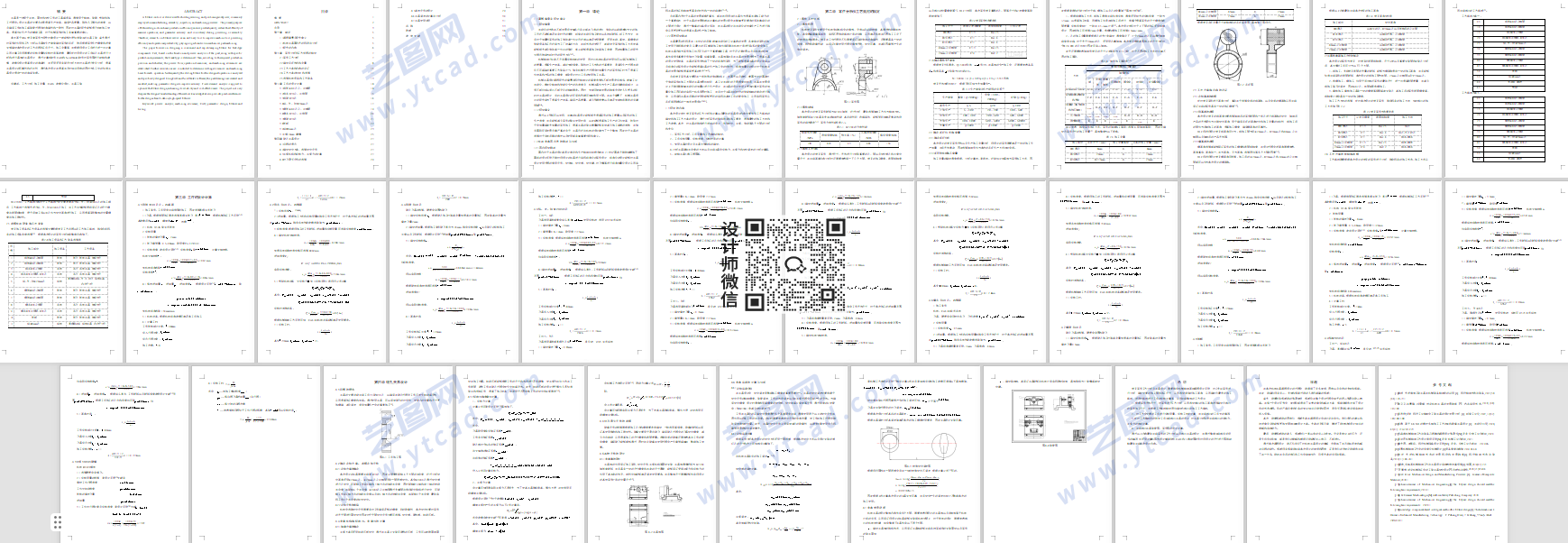

拨叉设计说明书内容
