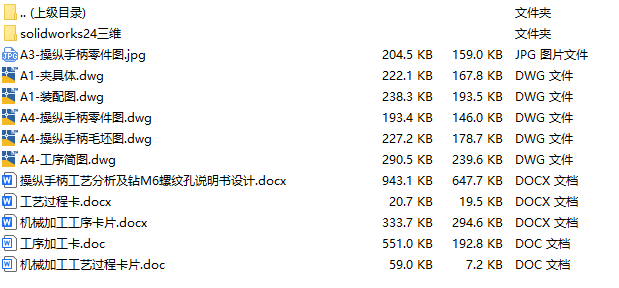

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图
solidworks24版本模型源文件,可编辑,含参数

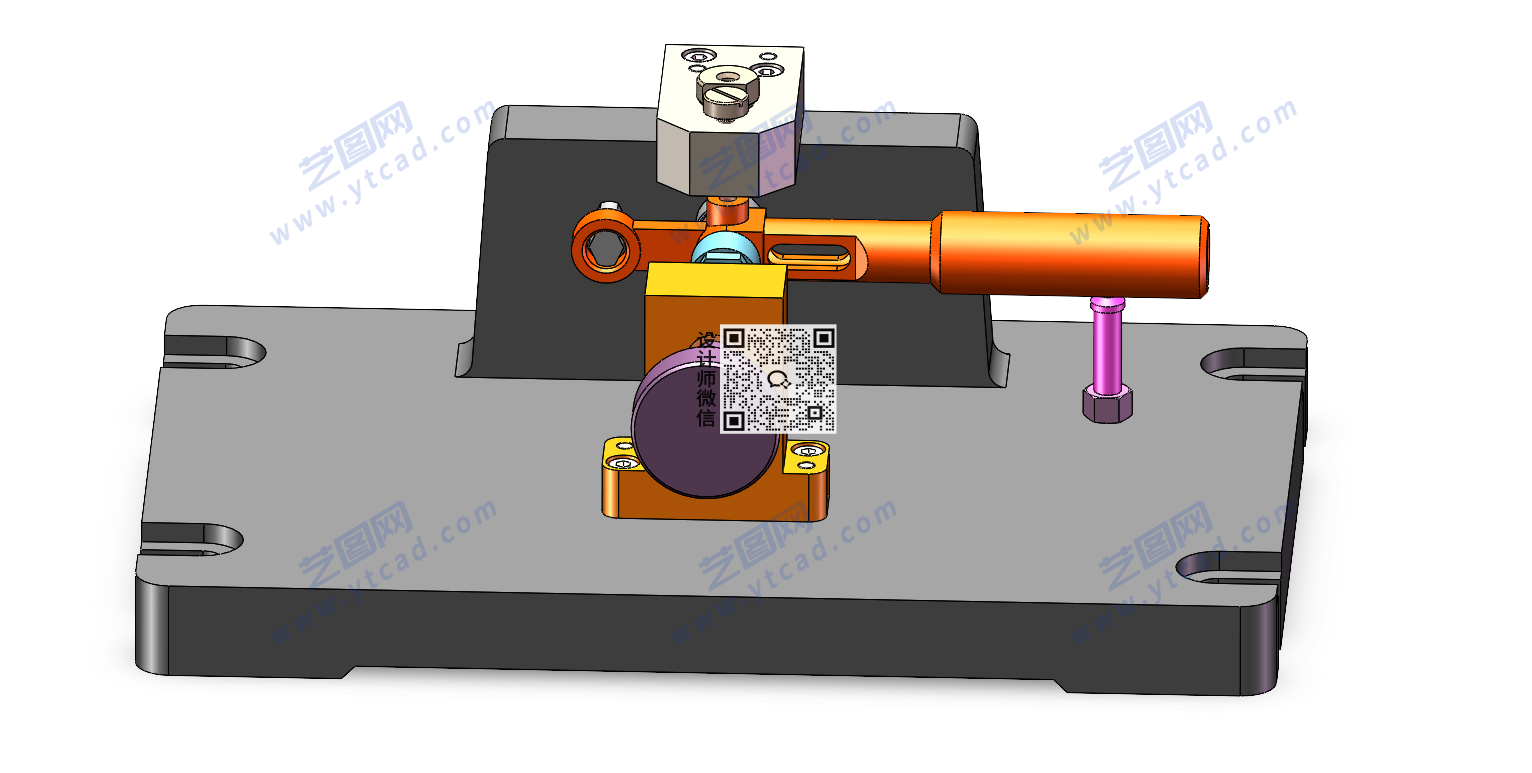

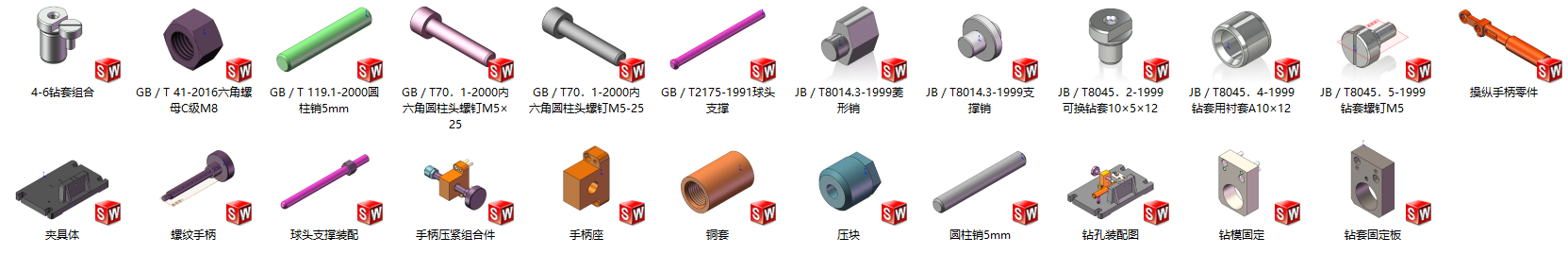

操纵手柄夹具solidworks24版三维装配模型
操纵手柄钻M6孔夹具设计主要用于操纵手柄零件M6螺纹孔的钻孔加工,采用定位销确定工件的安装基准,并设置可调支撑钉对工件进行辅助支承,通过调节支撑高度适应零件局部结构,增强加工时的支承稳定性。夹紧部分采用压块配合手柄螺纹压紧,通过旋转手柄使压块对工件施加稳定夹紧力,防止钻削过程中发生松动和位置偏移。该夹具具有定位可靠、支承可调、夹紧方便等特点,可提高M6孔加工的位置精度和螺纹加工质量,适用于操纵手柄批量钻孔加工及机械制造夹具设计参考。

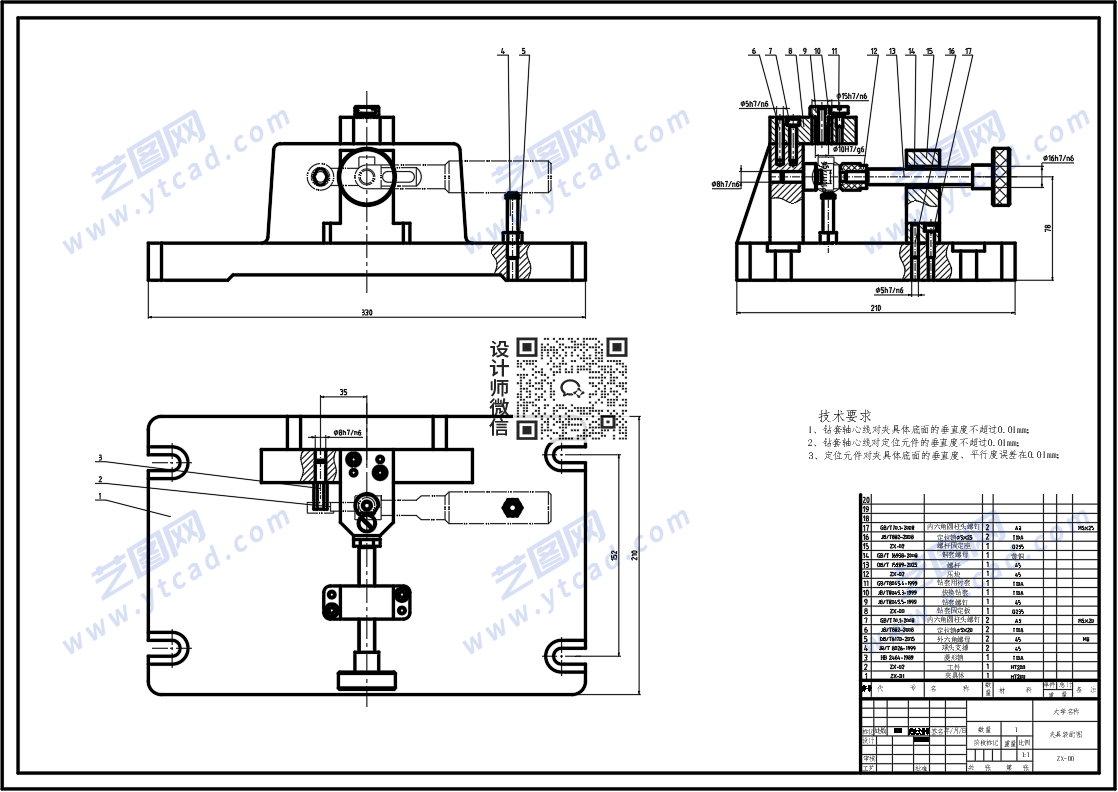

操纵手柄夹具CAD装配图

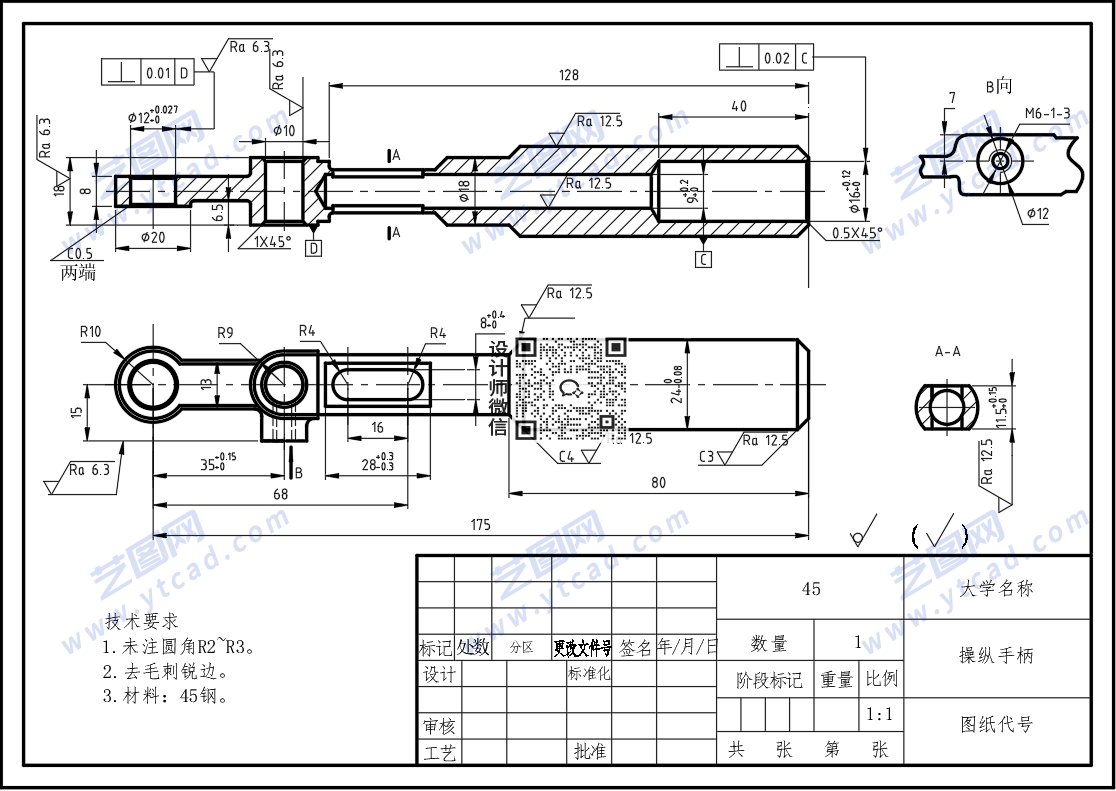

操纵手柄CAD零件图

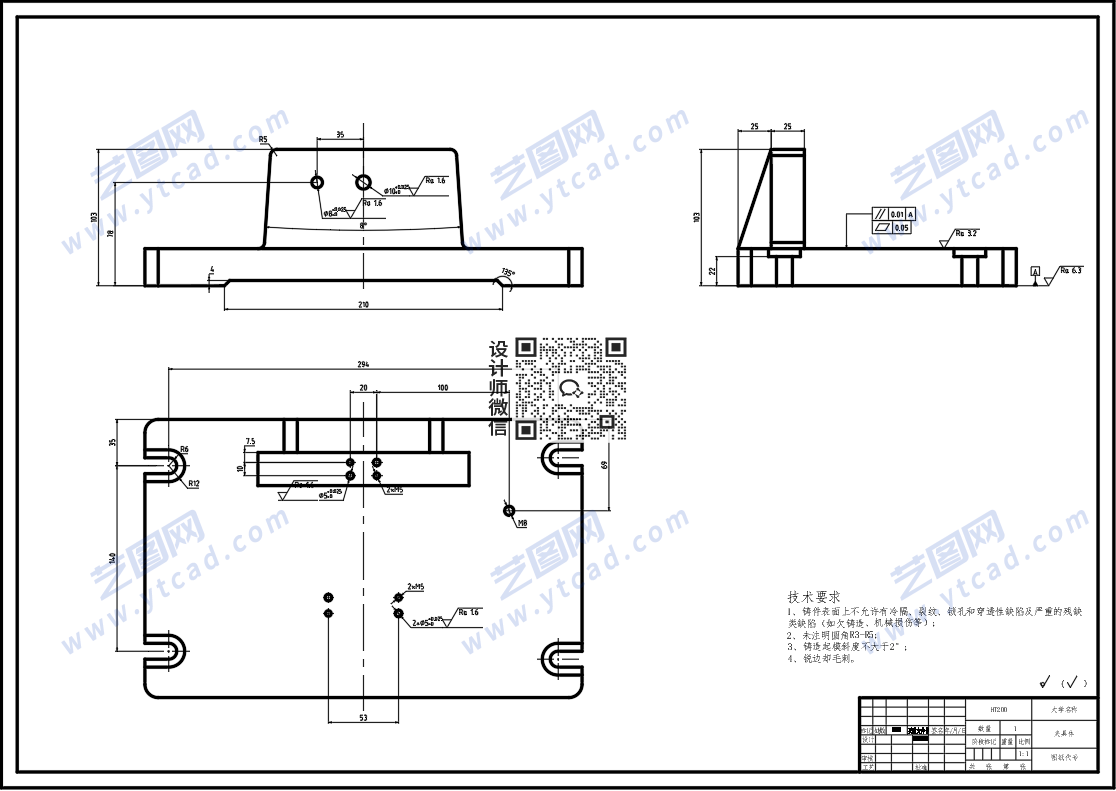

操纵手柄CAD夹具体

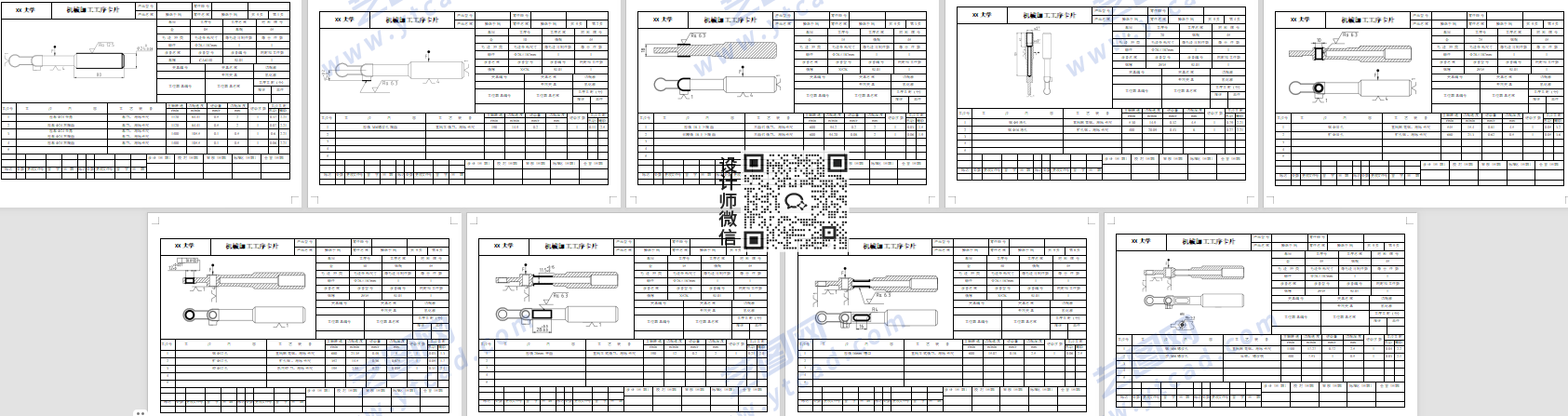

机械加工工序卡

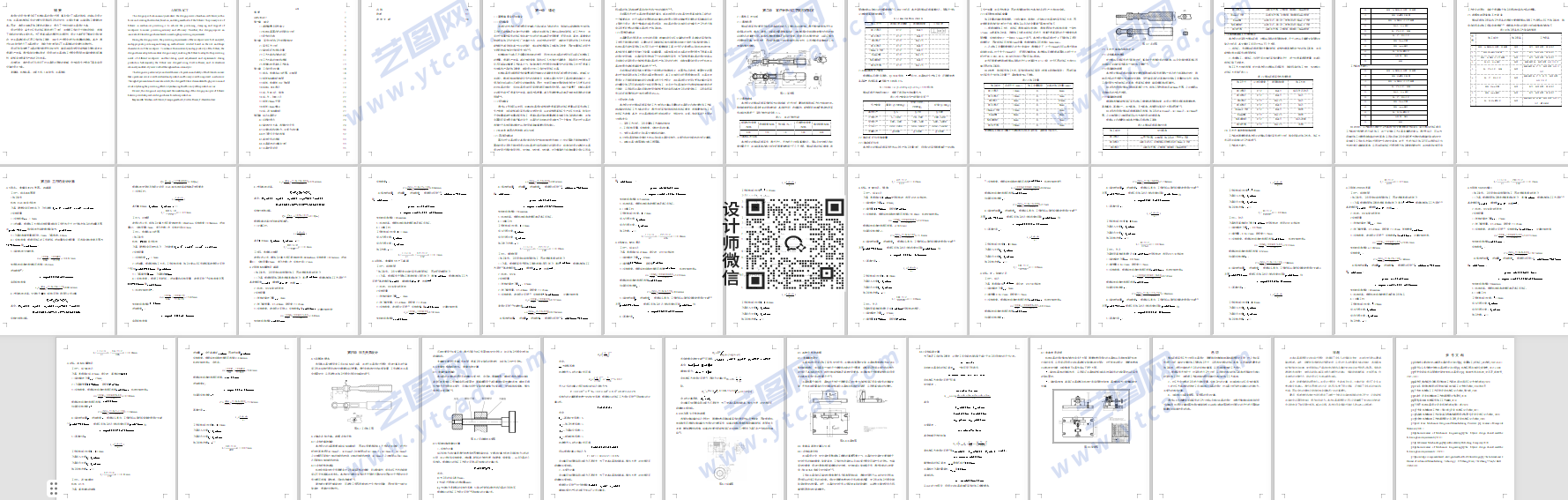

操纵手柄设计说明书内容
