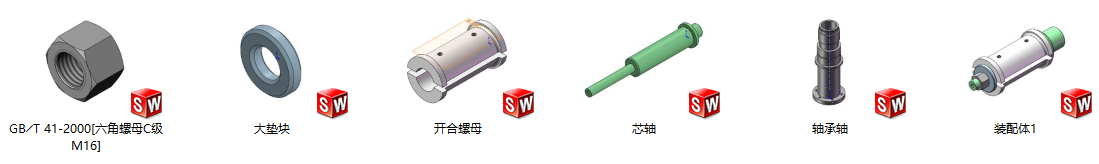

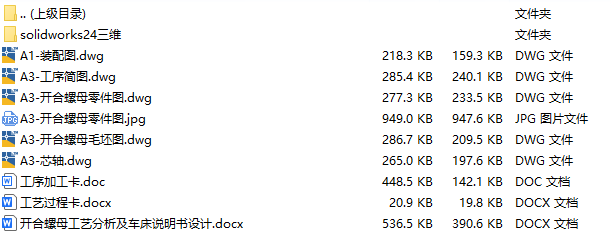

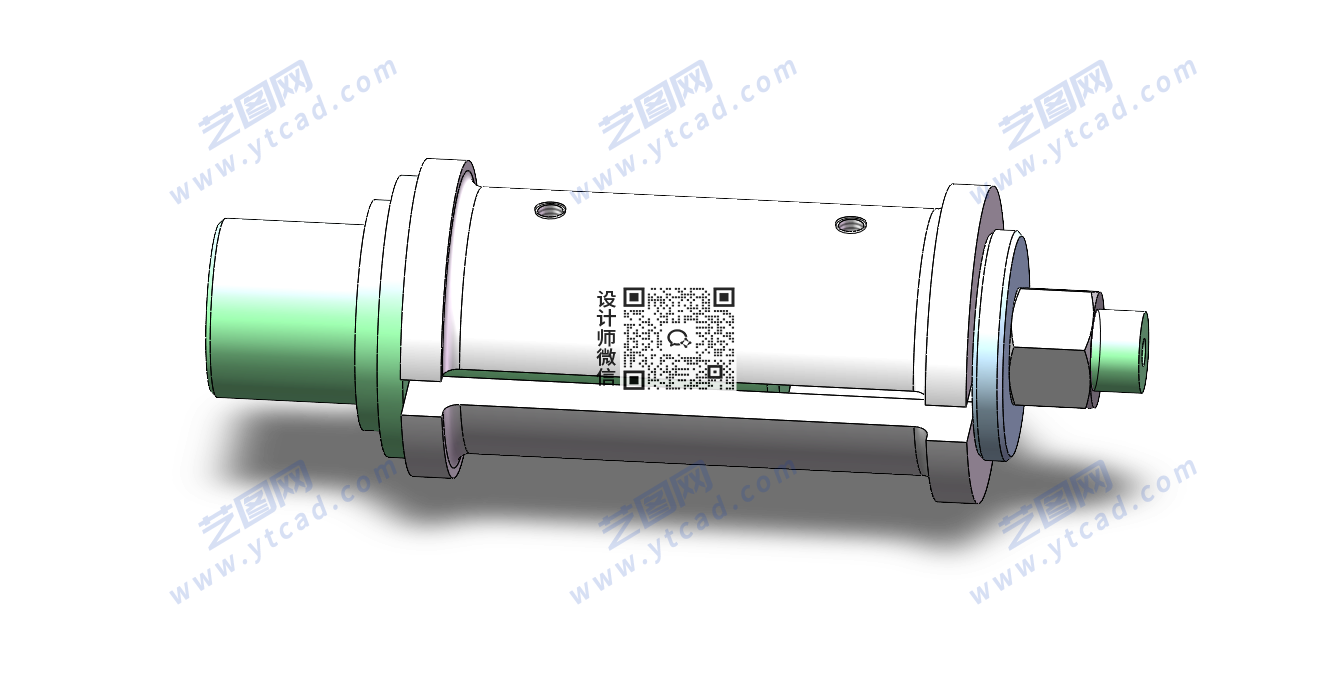

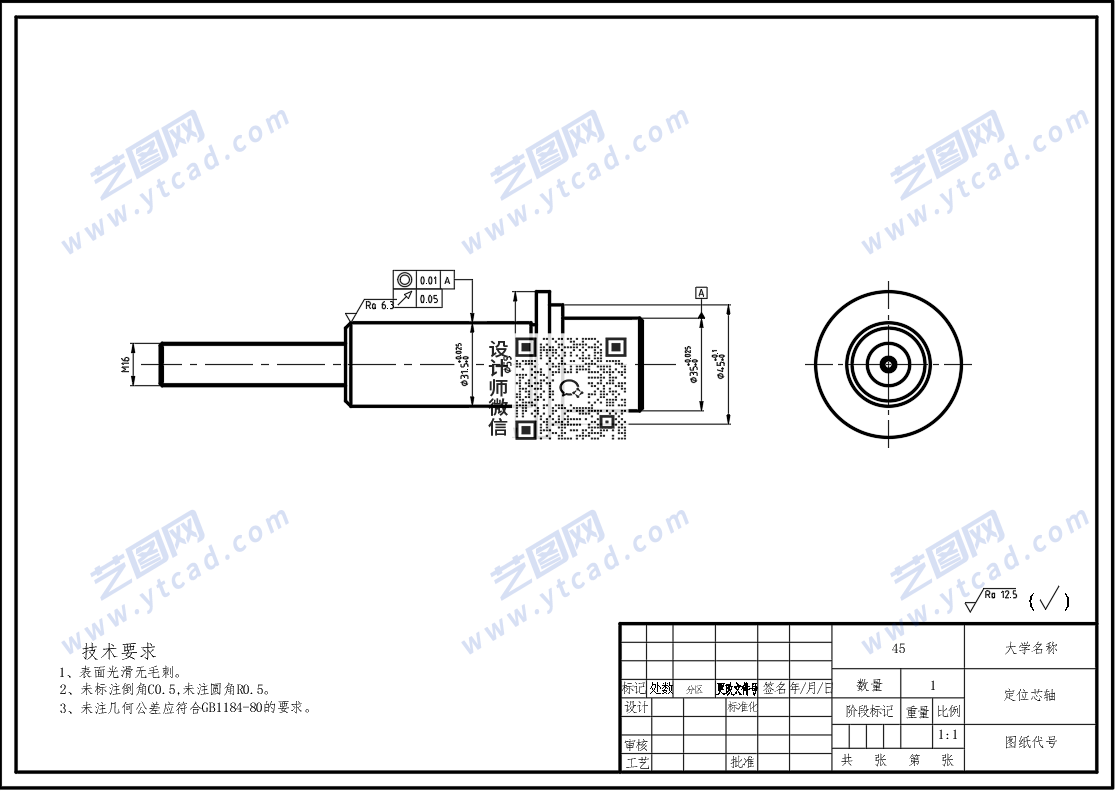

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件,可编辑,含参数 车床对开螺母夹具solidworks24版三维装配模型 车床对开螺母夹具CAD装配图 车床对开螺母CAD零件图

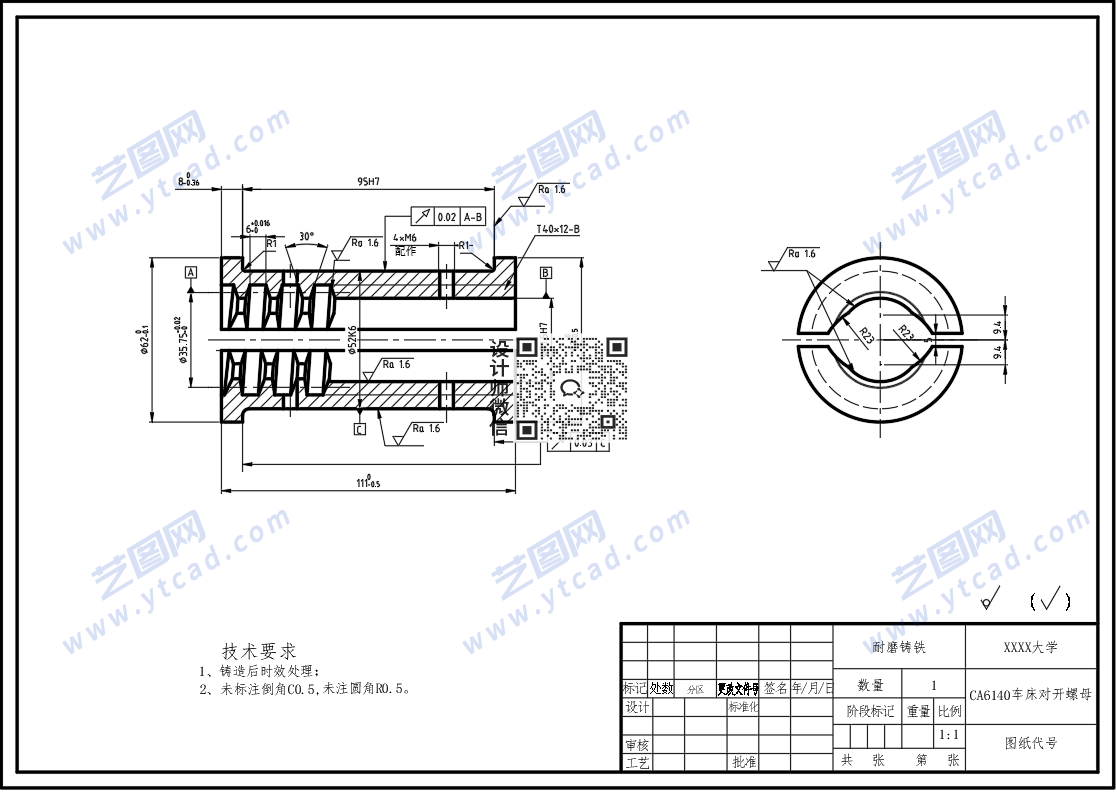

车床对开螺母属于车床进给传动机构中的功能性零件,主要与丝杠配合完成运动的接通和断开,其结构采用分体式设计,使螺母能够在需要时与丝杠啮合或脱离。与普通整体螺母相比,对开结构的特点并不只是便于开合,更重要的是两半螺母闭合后需要形成连续、可靠的螺纹配合,否则会影响丝杠运动向溜板箱的传递效果

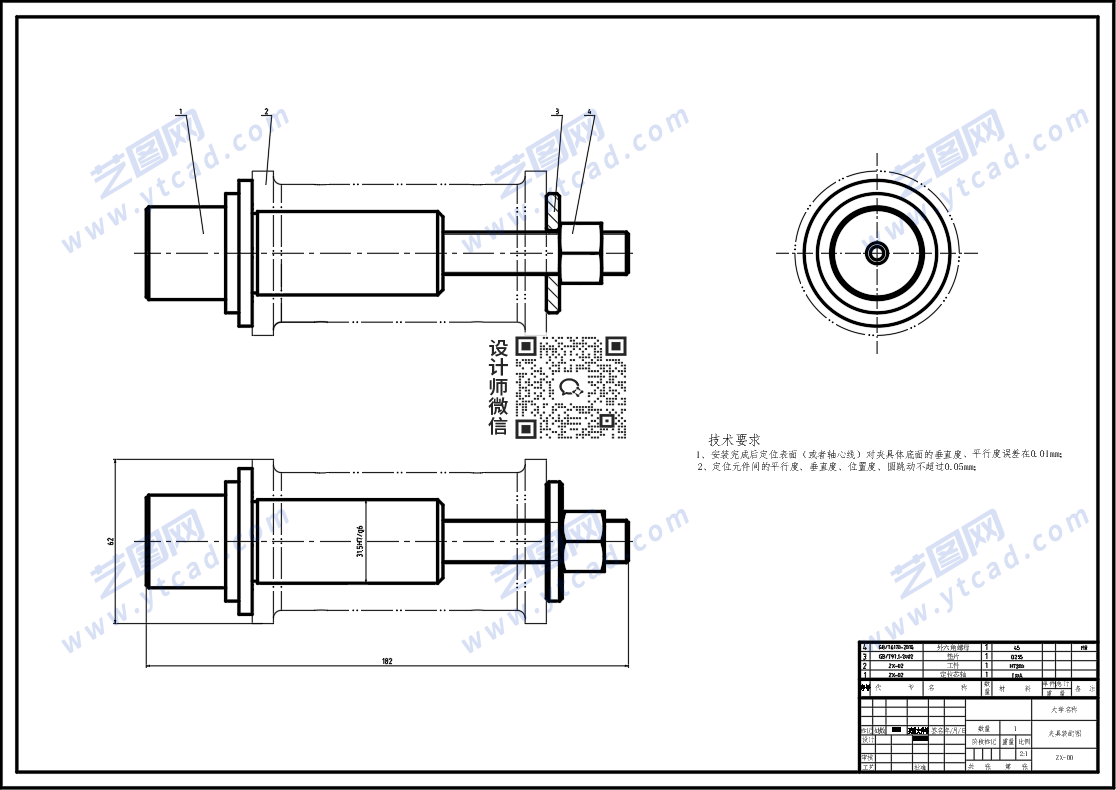

车床对开螺母CAD夹具体 机械加工工序卡

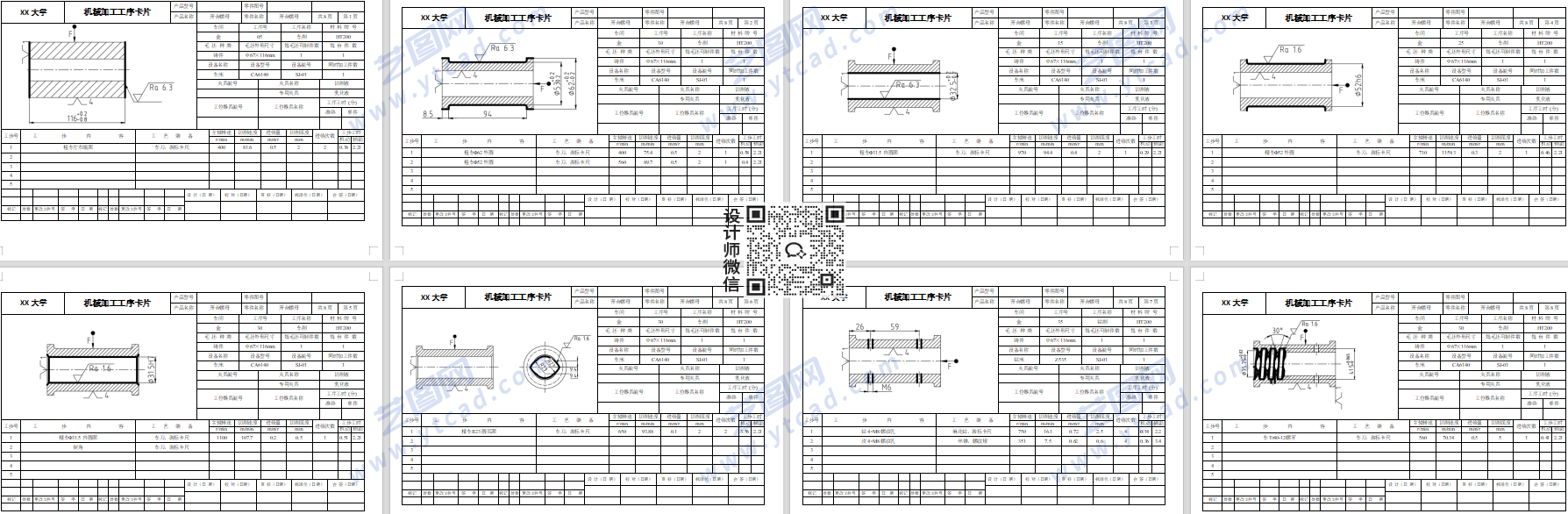

工序卡中的刀具、量具和辅助工具也应与实际加工内容对应,例如孔加工不仅需要明确钻、扩、铰等加工方式,还应考虑孔径检测以及孔与基准之间的位置检查。工序图中的定位符号、夹紧符号和加工部位应与夹具实际结构保持一致,这样操作人员能够直接根据图示判断工件应该如何放置和固定

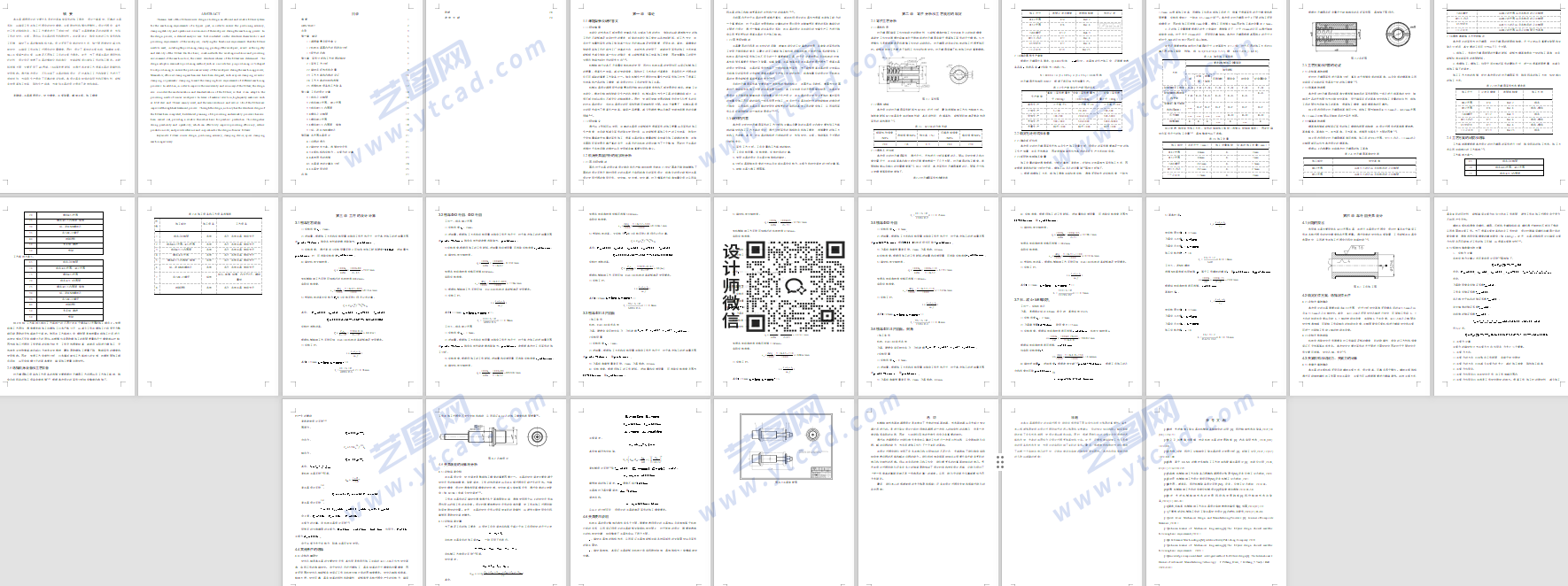

车床对开螺母设计说明书内容

本夹具针对车床对开螺母外圆加工进行设计,其结构特点与普通整体式套类零件不同,对开螺母由分体结构组合形成工作轮廓,因此车削外圆时不仅需要控制工件的回转位置,还要保证两部分组合后的相对位置稳定。夹具设计时应使对开螺母装入后能够按照统一基准完成定位,避免两半零件在夹紧过程中发生错位,否则即使外圆单边尺寸达到要求,组合后的圆柱轮廓仍可能出现偏心或局部尺寸不一致。考虑到车削属于连续回转加工,夹具的受力状态应尽量保持对称,使切削载荷能够通过夹具主体稳定传递至车床主轴,减少加工过程中因夹紧不均产生的振动。夹紧结构还需要兼顾对开螺母的分合特点,既要保证车削时两部分不会产生相对移动,又不能因局部夹紧力过大造成零件变形。对于外圆加工区域,夹具定位和夹紧部件应避开刀具的有效切削路径,并根据车刀进给方向预留足够的退刀空间。设计过程中还应重点考虑工件重复装夹后的基准一致性,使每次安装后外圆加工位置能够保持稳定,从而减少重新找正带来的辅助时间。通过这种针对分体结构、回转加工和重复装夹要求进行综合处理的设计方式,可使夹具在保证对开螺母外圆加工质量的同时,提高车削过程中的装夹效率和使用稳定性。
