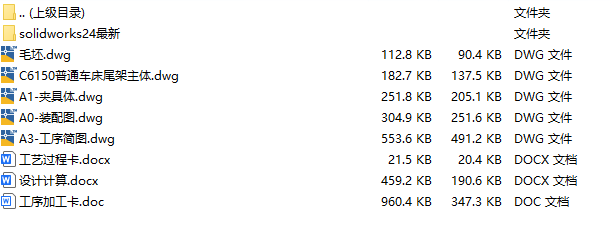

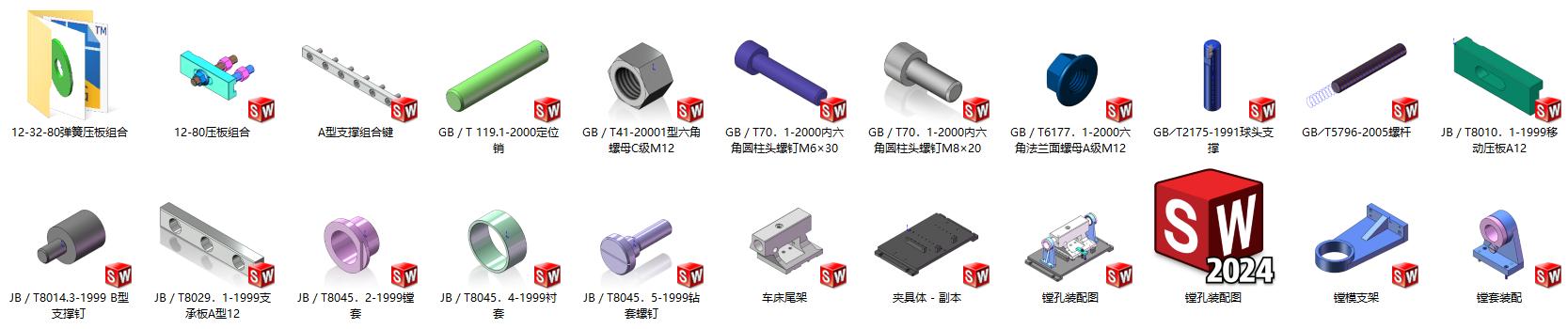

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计计算、工序卡用图 solidworks24版本模型源文件,可编辑,含参数 车床尾架主体夹具solidworks24版三维装配模型

车床尾架主体镗孔夹具设计主要用于尾架主体镗孔工序,通过A型支撑板提供稳定的基础支承,并利用支撑钉对工件局部区域进行辅助支撑,使尾架主体在镗削过程中具有较好的支承刚度。夹紧机构采用移动压板进行压紧固定,保证工件与定位支承元件可靠贴合,降低镗削力作用下产生的振动和位置偏移。夹具结构兼顾装夹稳定性与操作便利性,可提高尾架主体镗孔加工的位置精度和孔壁质量,适用于车床尾架主体批量镗孔加工以及机械制造课程设计、机械专业毕业设计和机床夹具设计参考。

车床尾架主体夹具CAD装配图 车床尾架主体CAD零件图 车床尾架主体CAD夹具体 机械加工工序卡 车床尾架主体设计说明书内容
