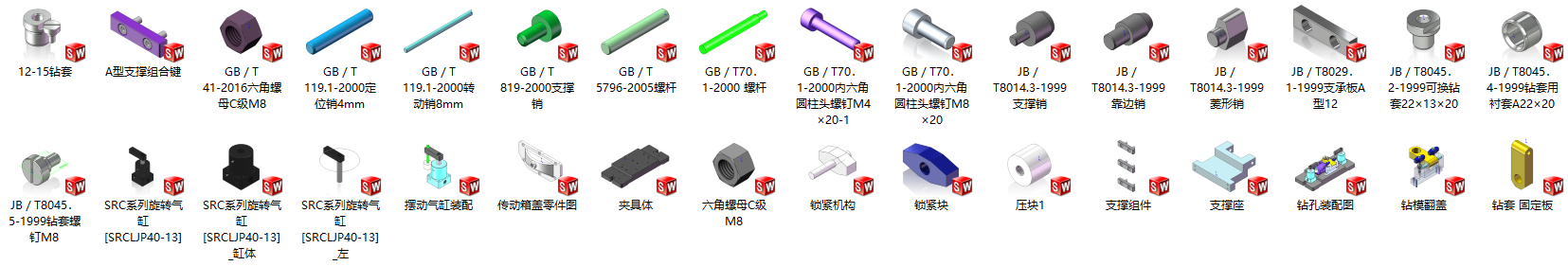

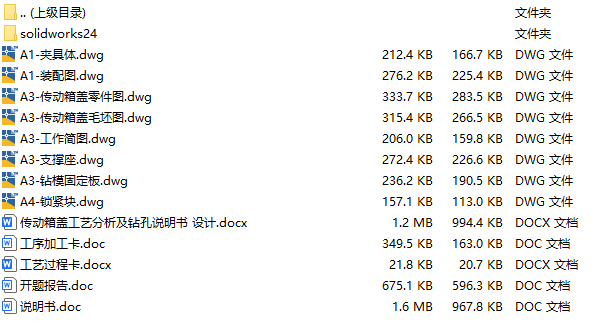

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 传动箱盖夹具solidworks24版三维装配模型

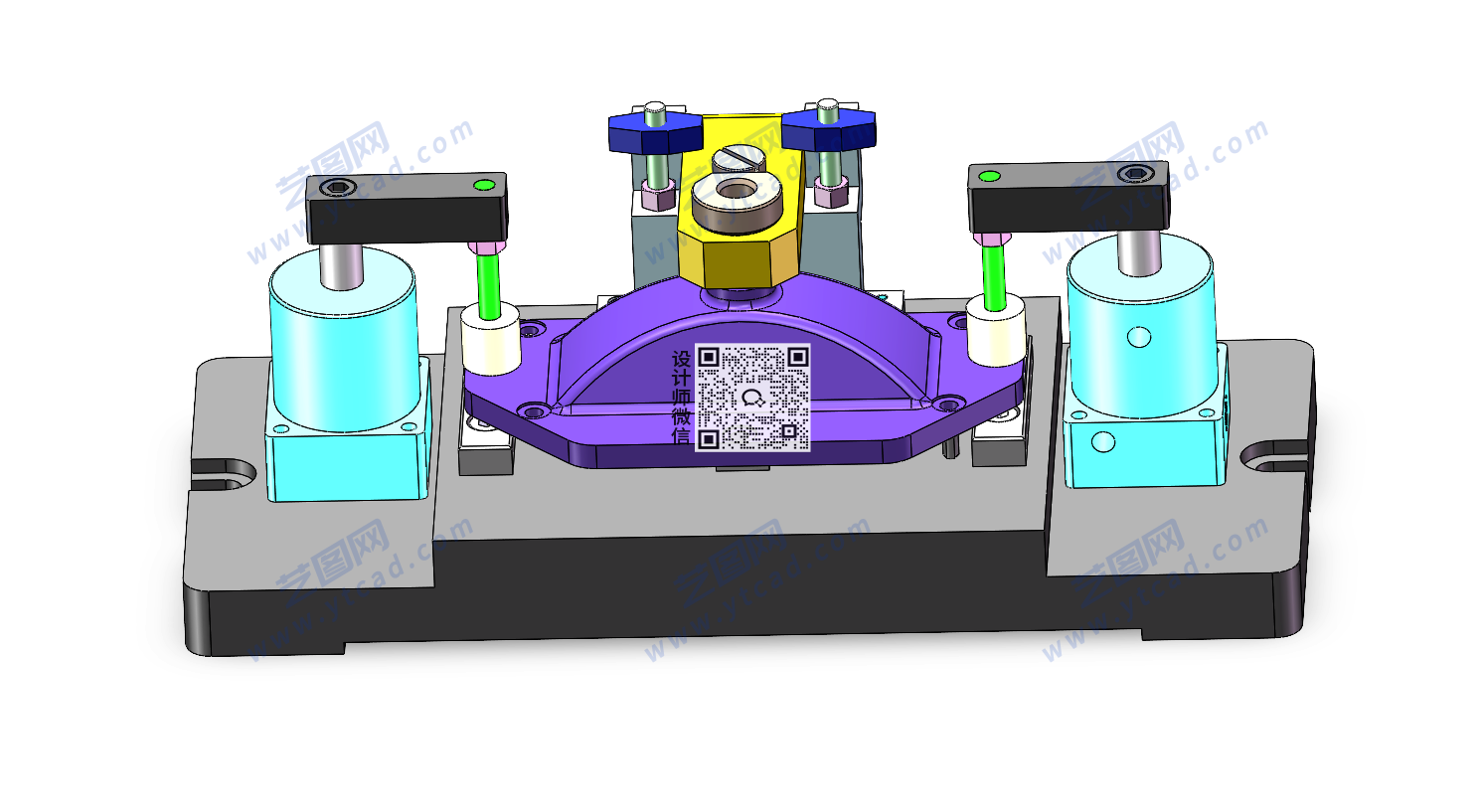

传动箱盖钻M16孔夹具设计主要用于箱盖类零件M16孔的钻削及后续螺纹加工工序，采用定位销和菱形销组成组合定位结构，对工件进行准确定位并限制加工过程中的位置偏移。夹紧部分采用摆动气缸压紧机构，利用气缸驱动压紧元件摆动，实现工件的快速夹紧与释放，减少人工操作时间。该夹具定位可靠、夹紧稳定、装卸效率高，能够降低钻削过程中振动对孔位精度的影响，保证M16孔加工质量，适用于传动箱盖批量化加工及机械制造夹具设计参考。

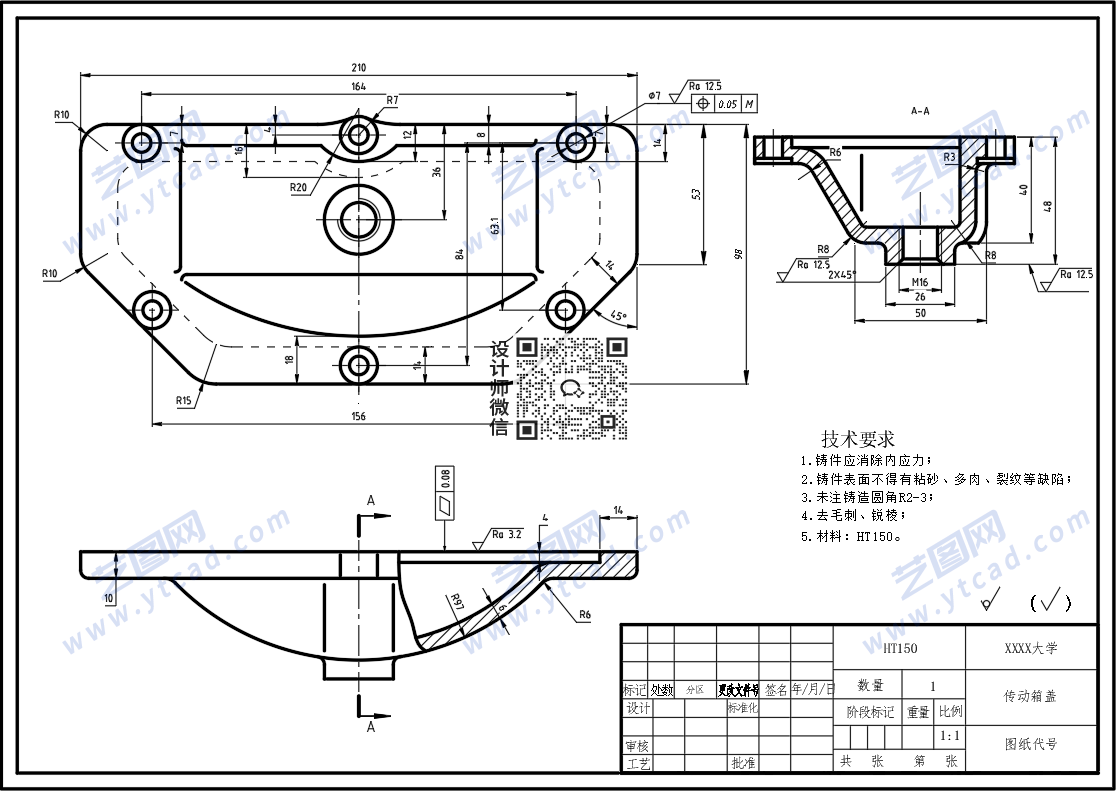

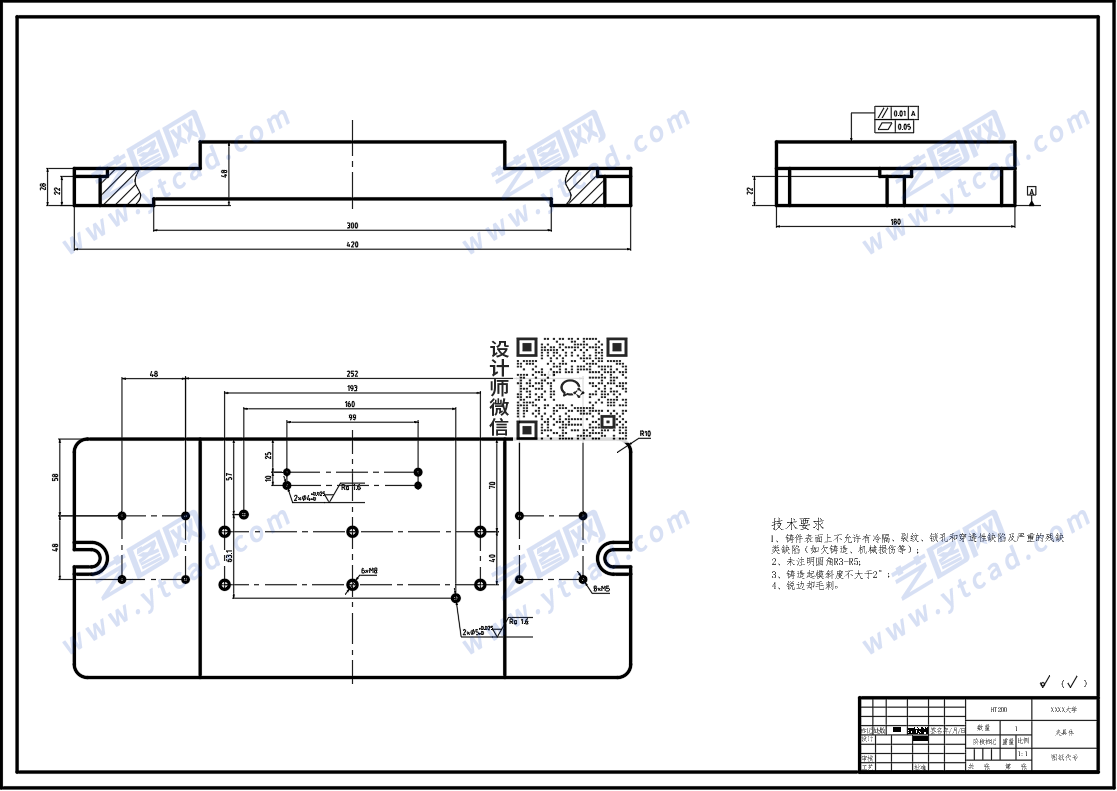

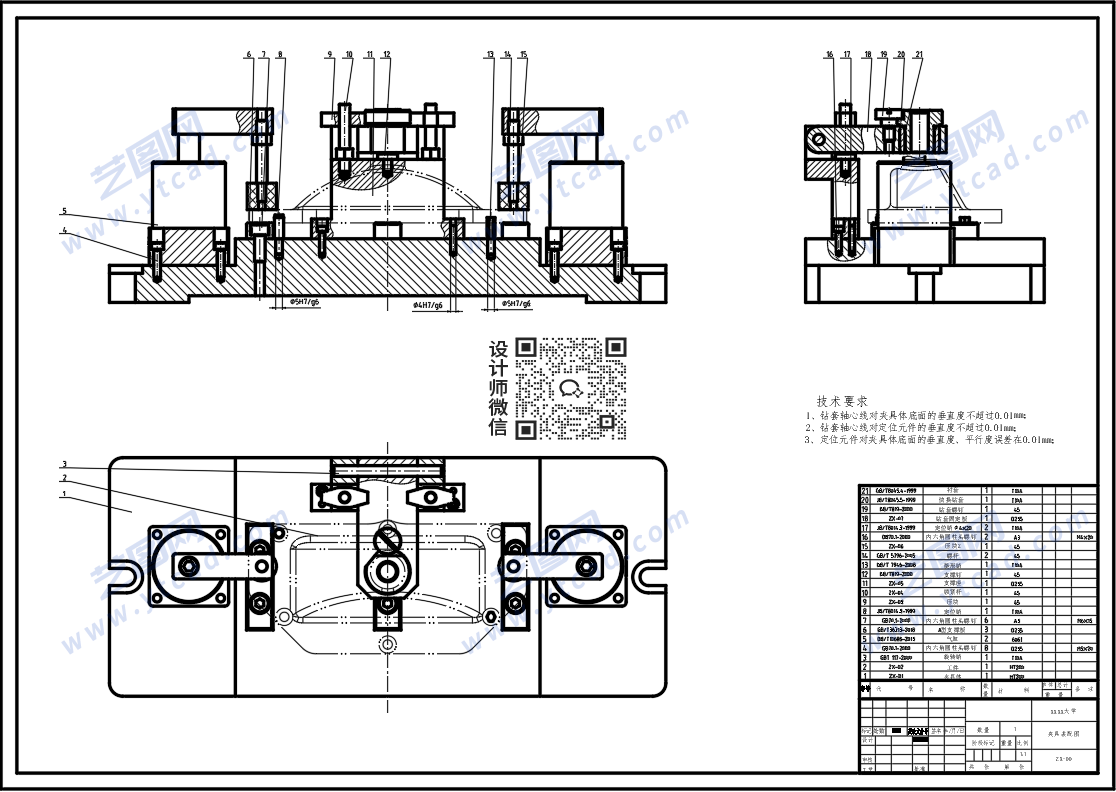

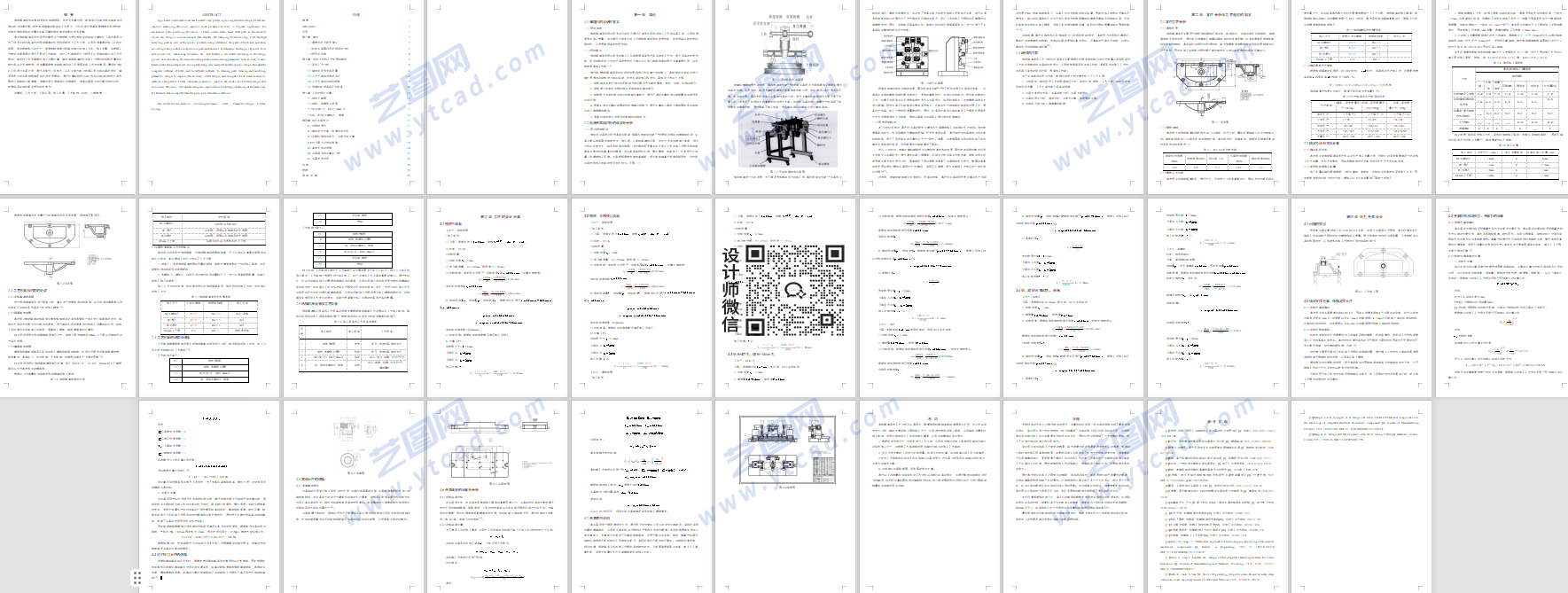

传动箱盖夹具CAD装配图 传动箱盖CAD零件图 传动箱盖CAD夹具体 传动箱盖设计说明书内容
