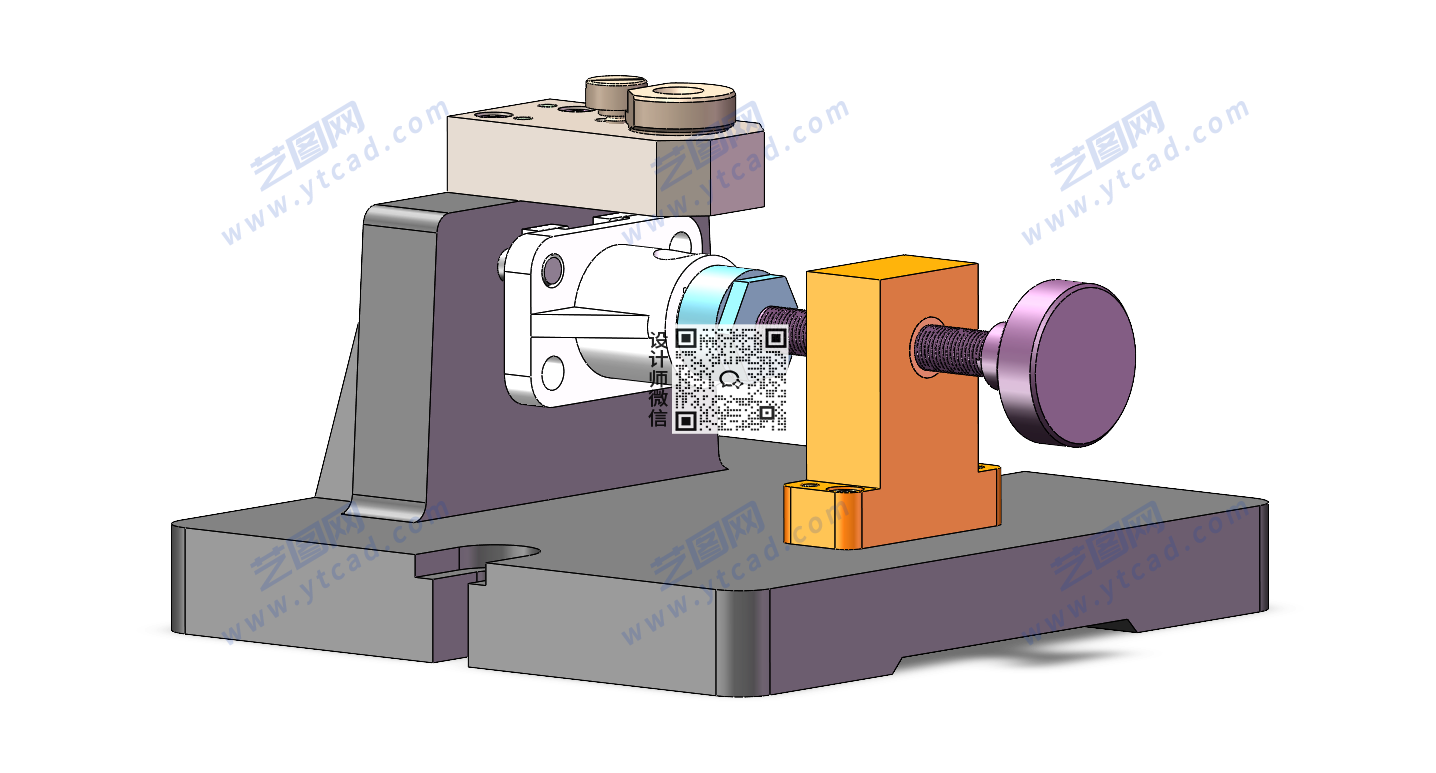

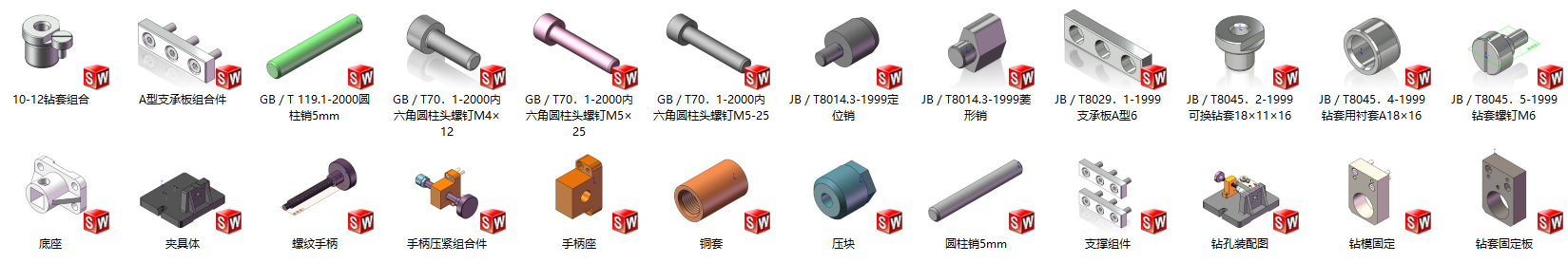

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件,可编辑,含参数 底座夹具solidworks24版三维装配模型

底座钻13孔夹具设计主要用于底座类零件多孔加工,通过A型支撑板对工件进行稳定支承,采用定位销与菱形销组成定位结构,准确确定工件的安装位置和加工基准。夹紧部分采用压块、压板对工件进行可靠压紧,使工件在钻削过程中保持稳定,减少切削力引起的振动和位置偏移。该夹具结构具有定位准确、夹紧牢固、装卸方便等特点,可有效保证13孔的加工位置精度和孔距一致性,提高批量钻孔加工效率,适用于机械制造课程设计、机械专业毕业设计及机床夹具结构设计参考。

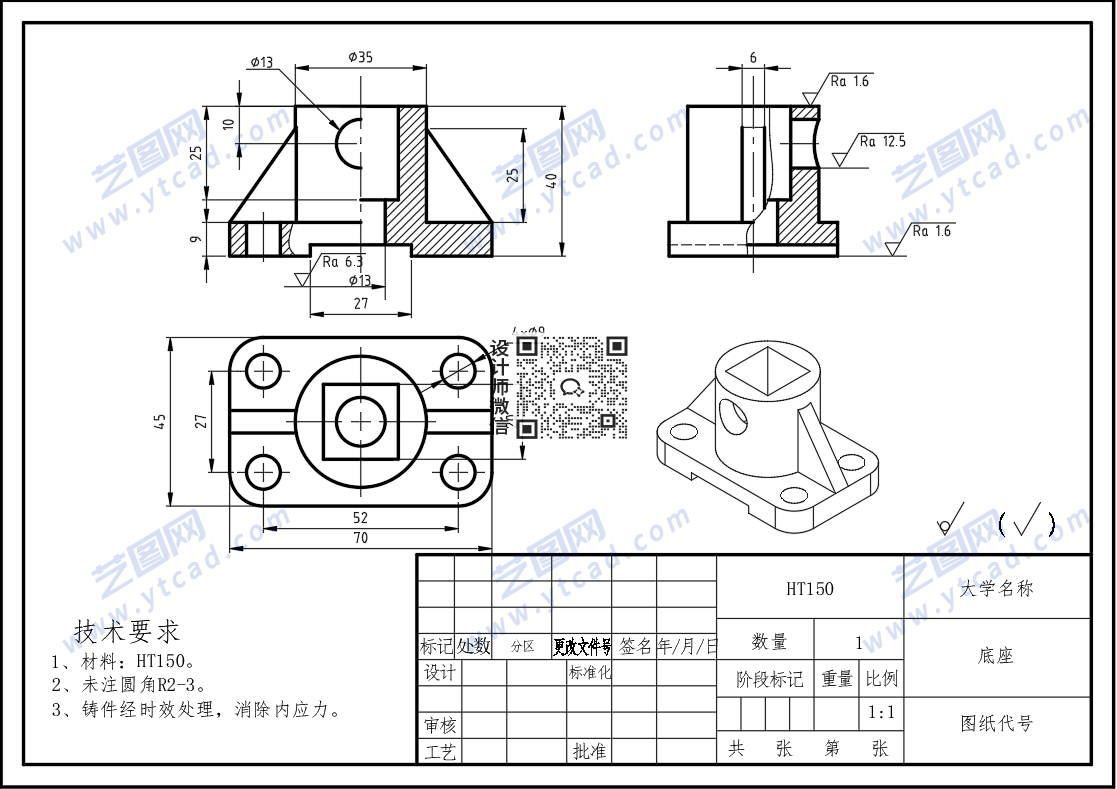

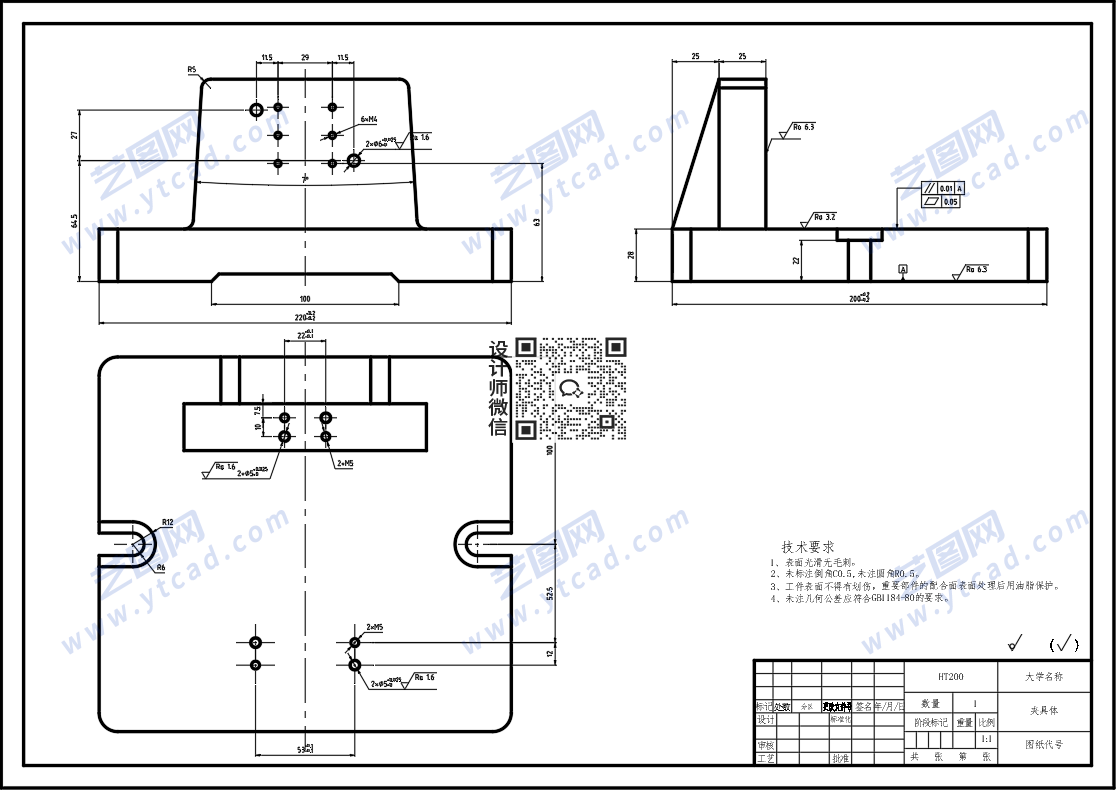

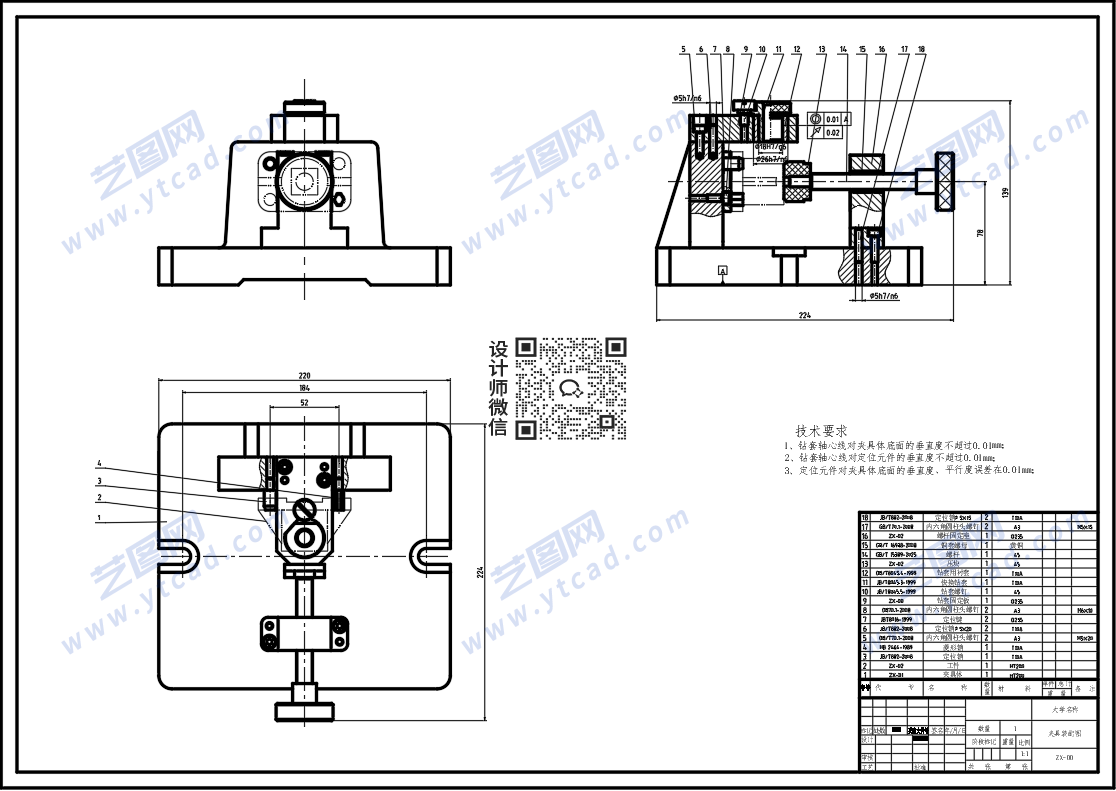

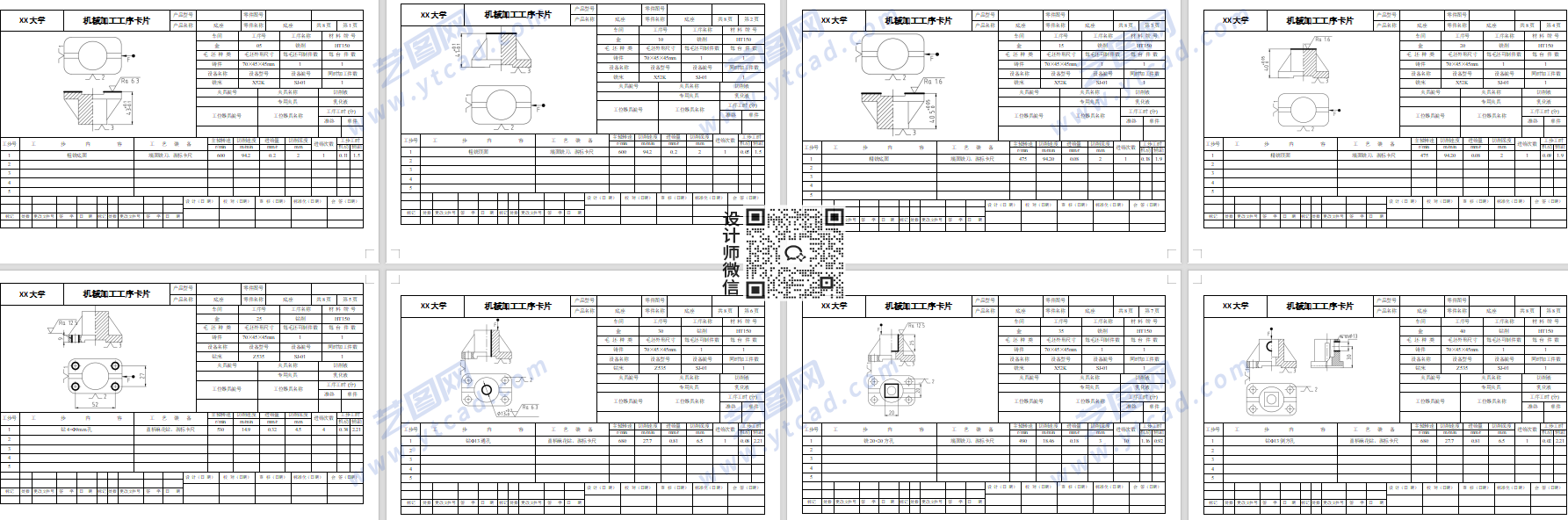

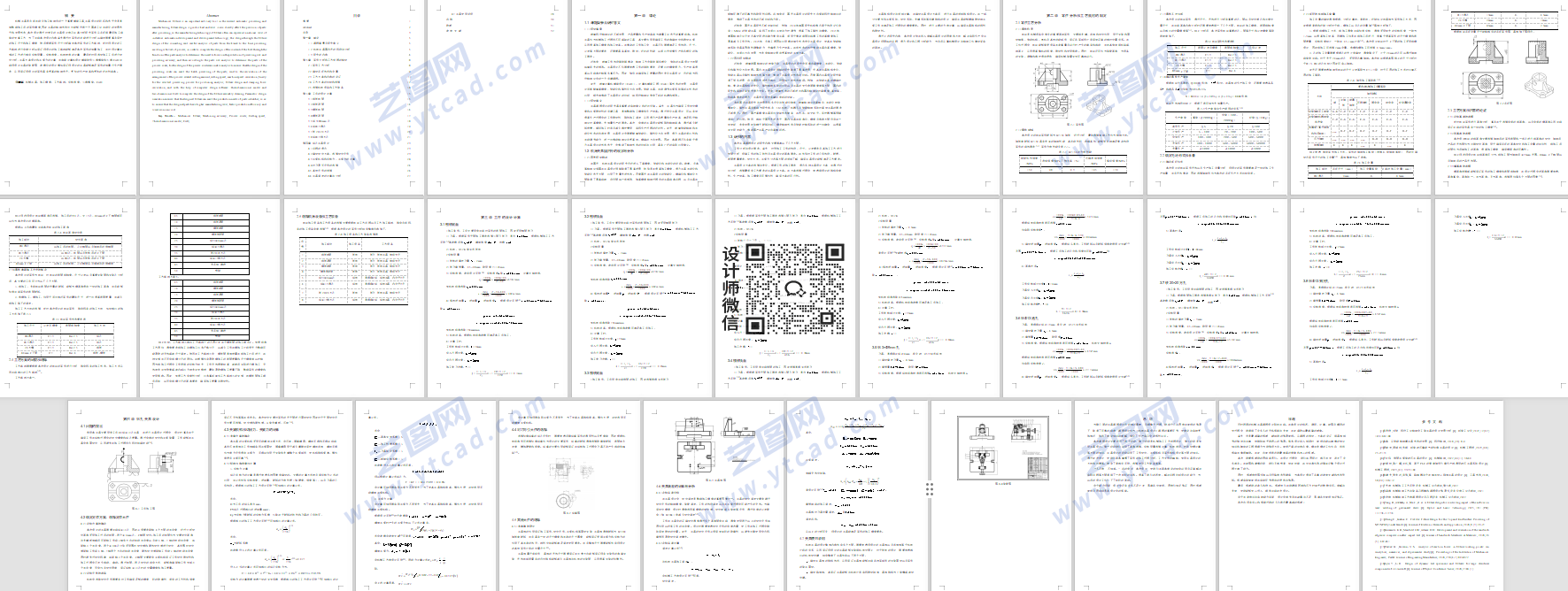

底座夹具CAD装配图 底座CAD零件图 底座CAD夹具体 机械加工工序卡 底座设计说明书内容
