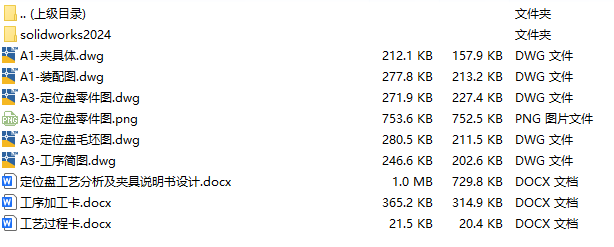

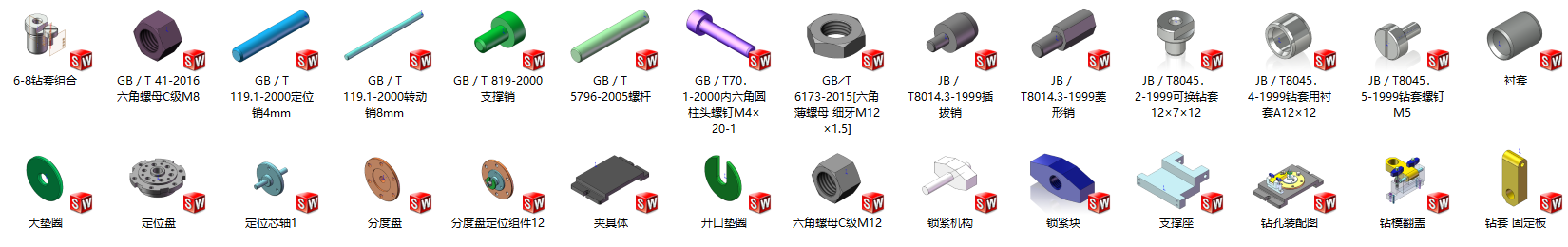

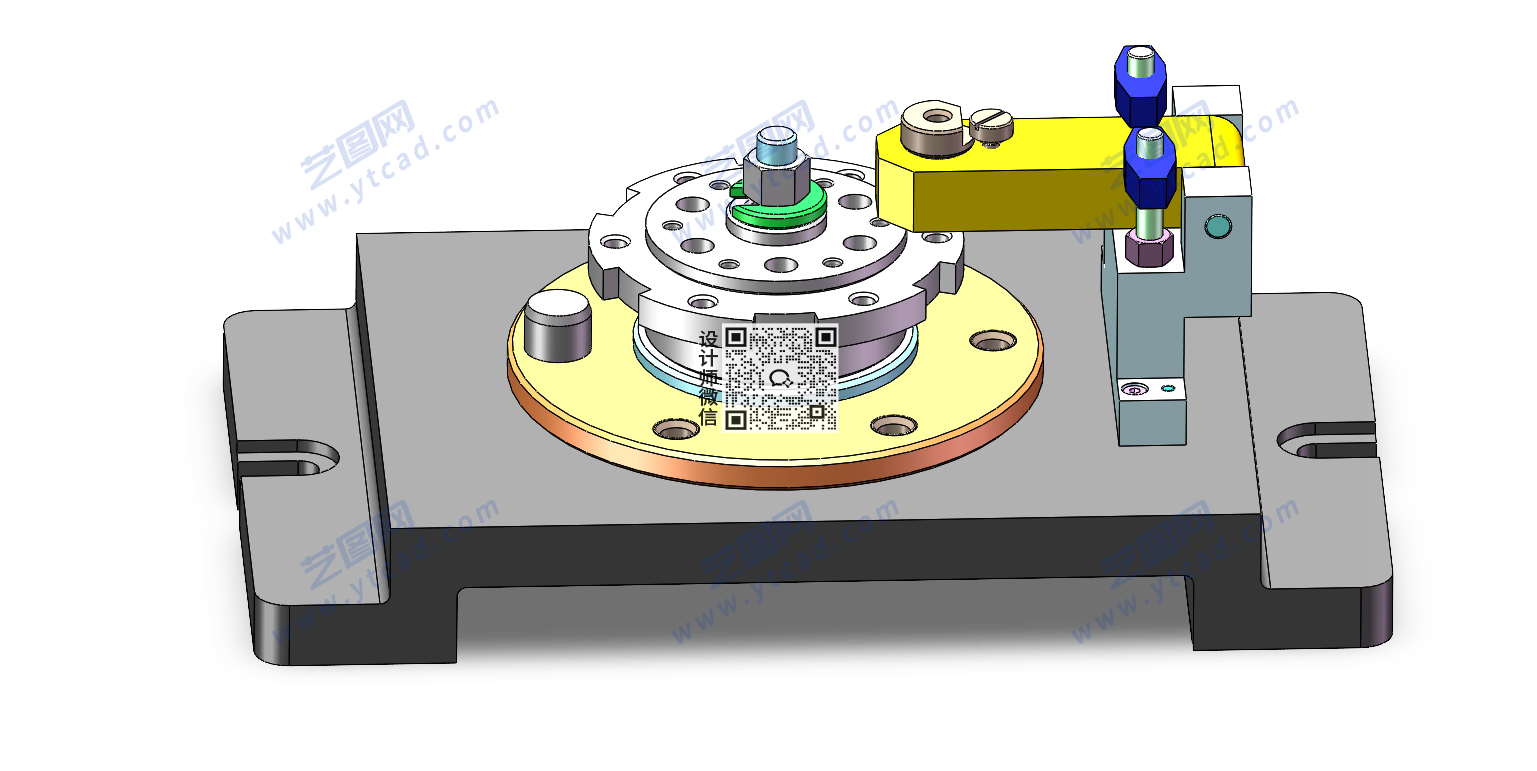

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件,可编辑,含参数 定位盘夹具solidworks24版三维装配模型

定位盘钻7孔夹具设计采用定位芯轴进行中心定位,螺母螺纹配合实现轴向压紧,并通过插拔销完成7孔加工时的分度定位,使各孔的圆周位置保持准确一致,提高钻孔加工效率和定位精度。

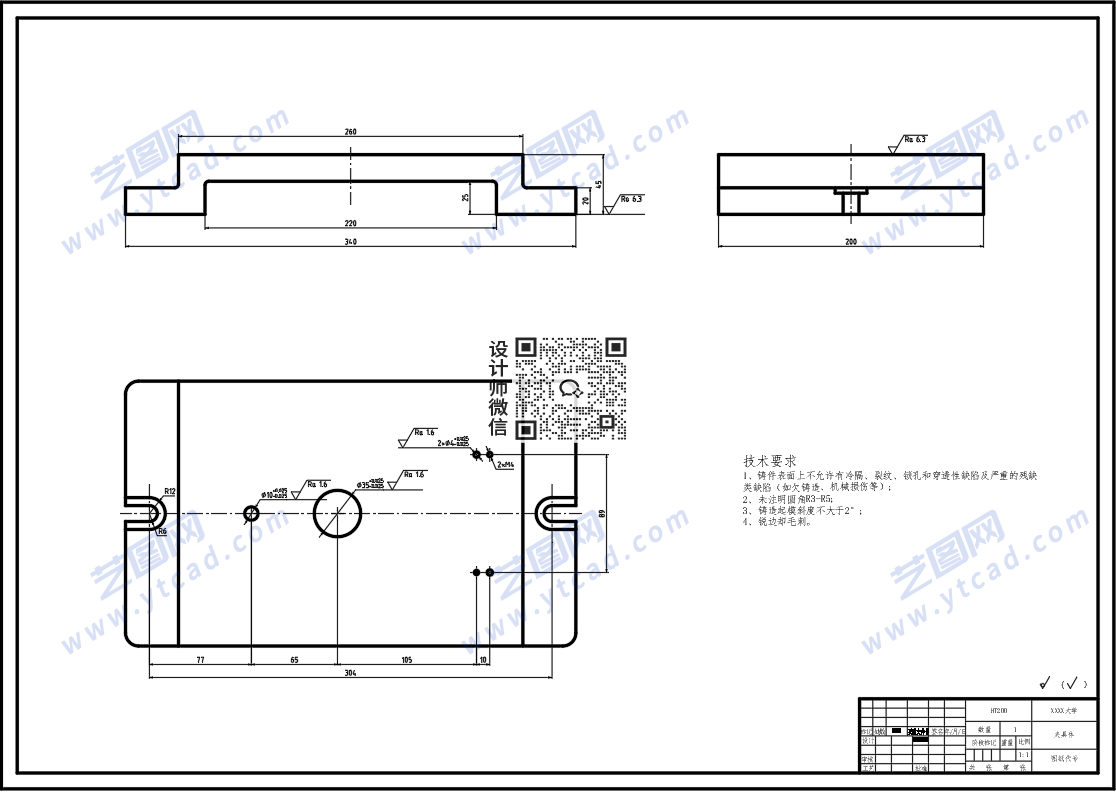

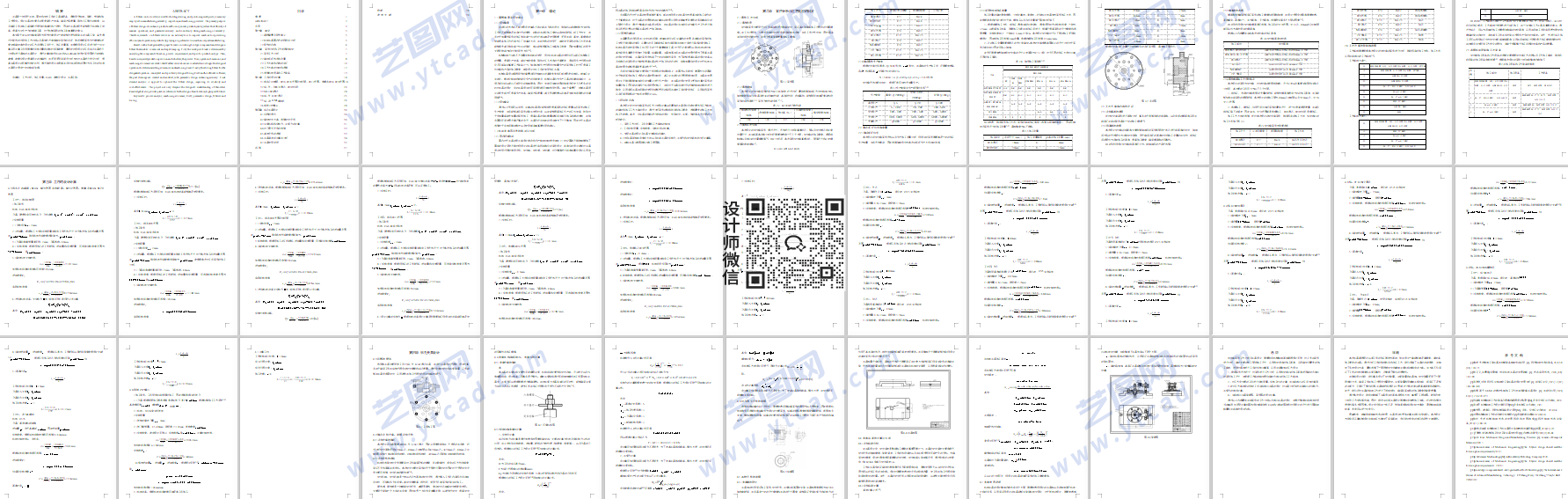

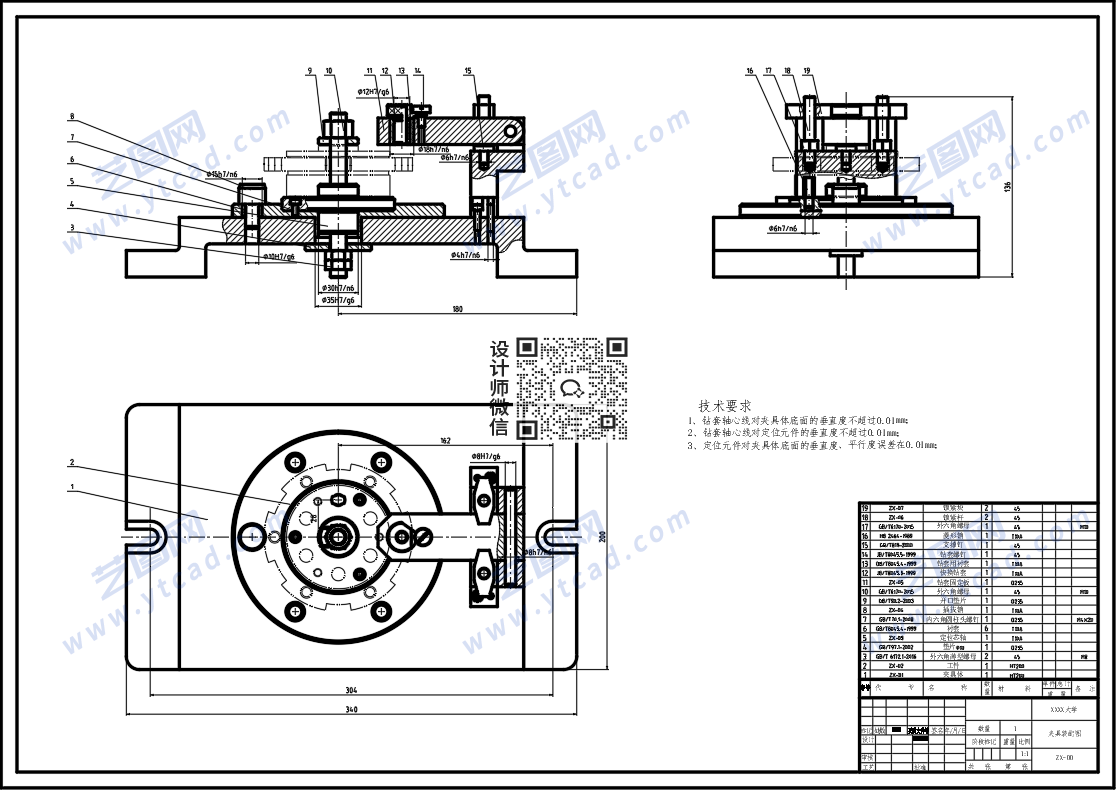

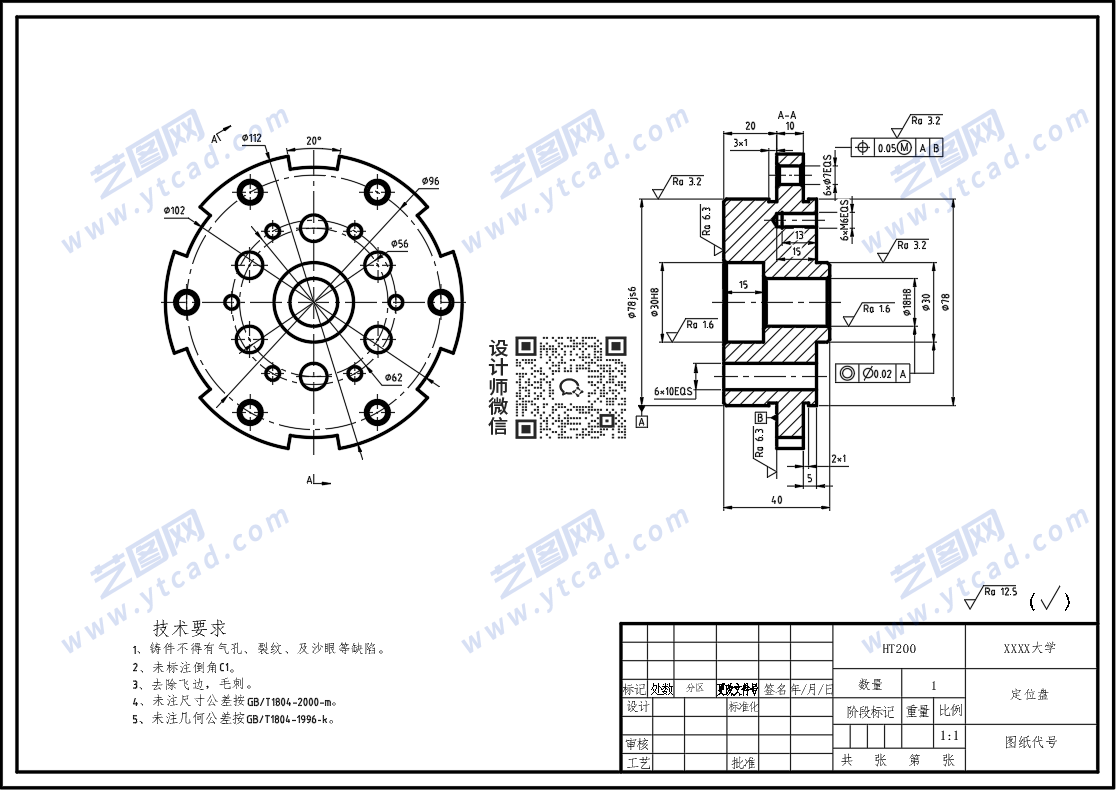

定位盘夹具CAD装配图 定位盘CAD零件图 定位盘CAD夹具体 定位盘设计说明书内容
