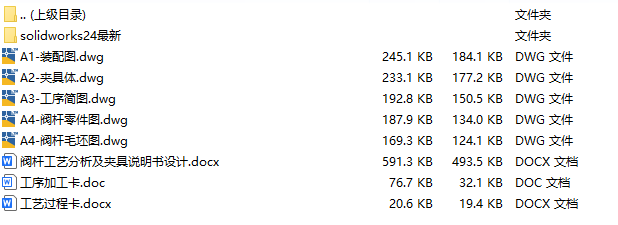

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件,可编辑,含参数 阀杆夹具solidworks24版三维装配模型

阀杆铣四方槽夹具设计,采用底部圆柱支撑和固定V型块对工件进行组合定位,并设置圆形对刀结构确定刀具加工位置。夹具针对阀杆结构特点进行定位支承,能够提高工件装夹稳定性和对刀效率,保证四方槽的加工尺寸与位置精度,适合机械制造课程设计、机械专业毕业设计及夹具结构设计参考。

阀杆夹具CAD装配图 阀杆CAD零件图 阀杆CAD夹具体 阀杆设计说明书内容
