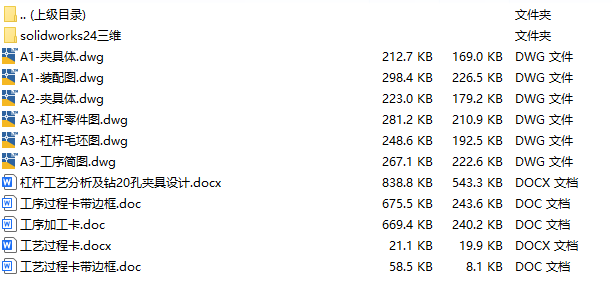

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图

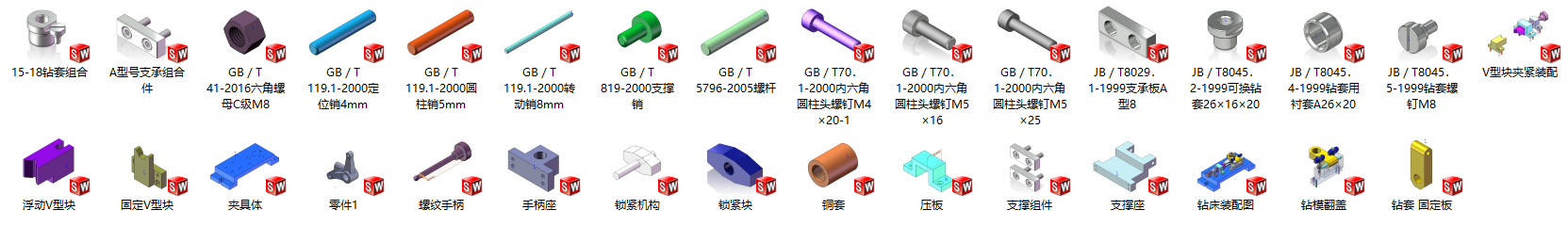

solidworks24版本模型源文件,可编辑,含参数

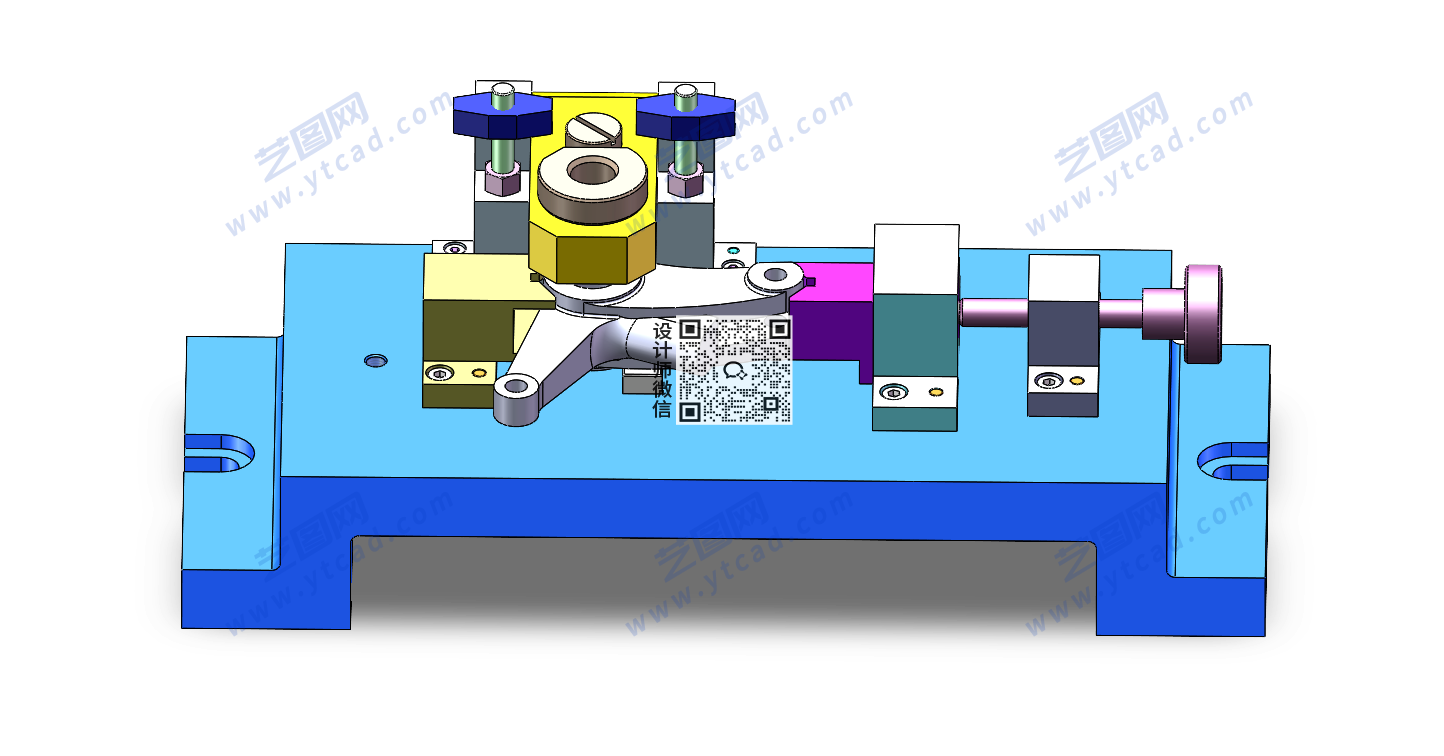

杠杆夹具solidworks24版三维装配模型
杠杆钻Φ20孔夹具设计,采用A型支撑板和靠边销构成定位支承,通过手柄压板螺纹机构对工件进行稳定压紧,使杠杆零件在钻孔过程中保持可靠定位。夹具结构操作方便、夹紧稳定,可有效提高Φ20孔加工的位置精度和加工一致性,适合机械制造课程设计、机械专业毕业设计及夹具结构设计参考。

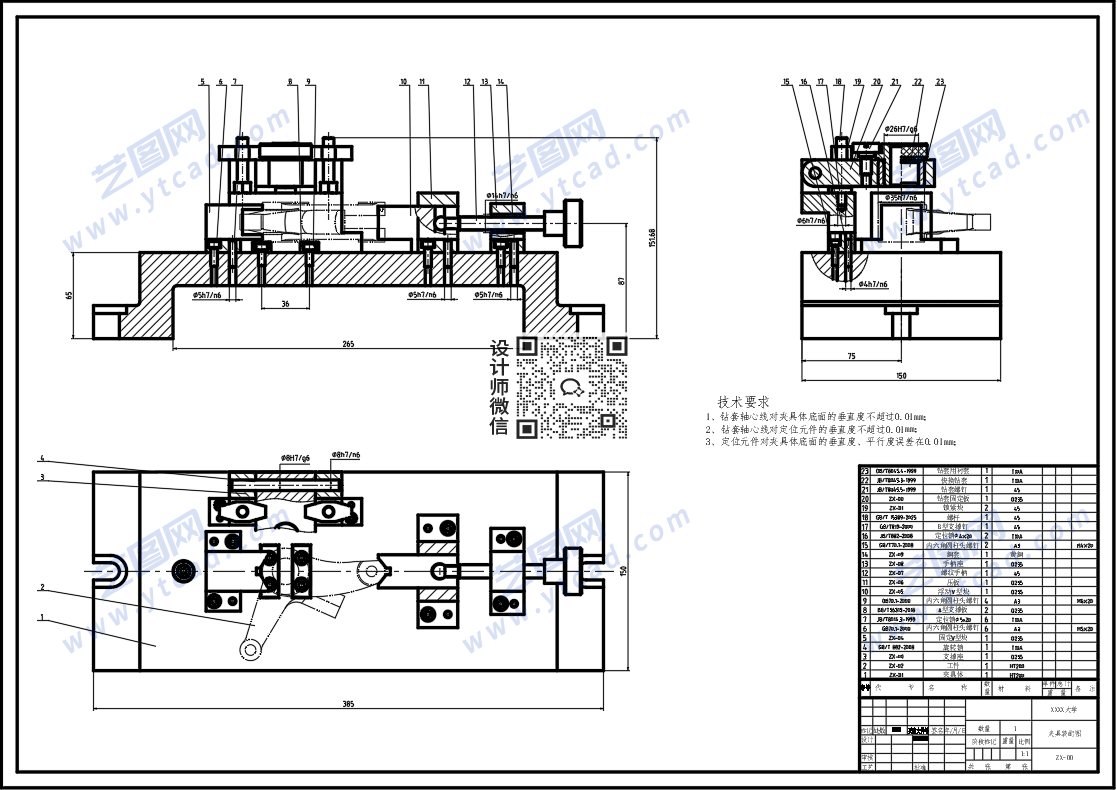

杠杆夹具CAD装配图

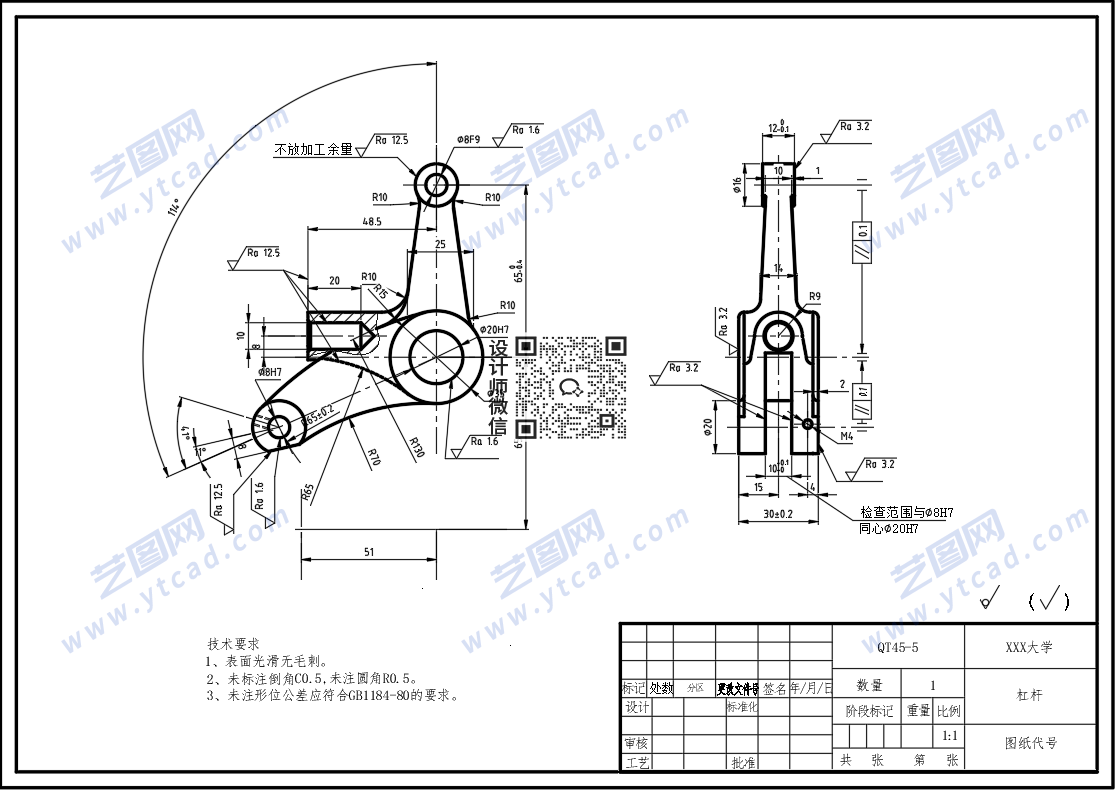

杠杆CAD零件图

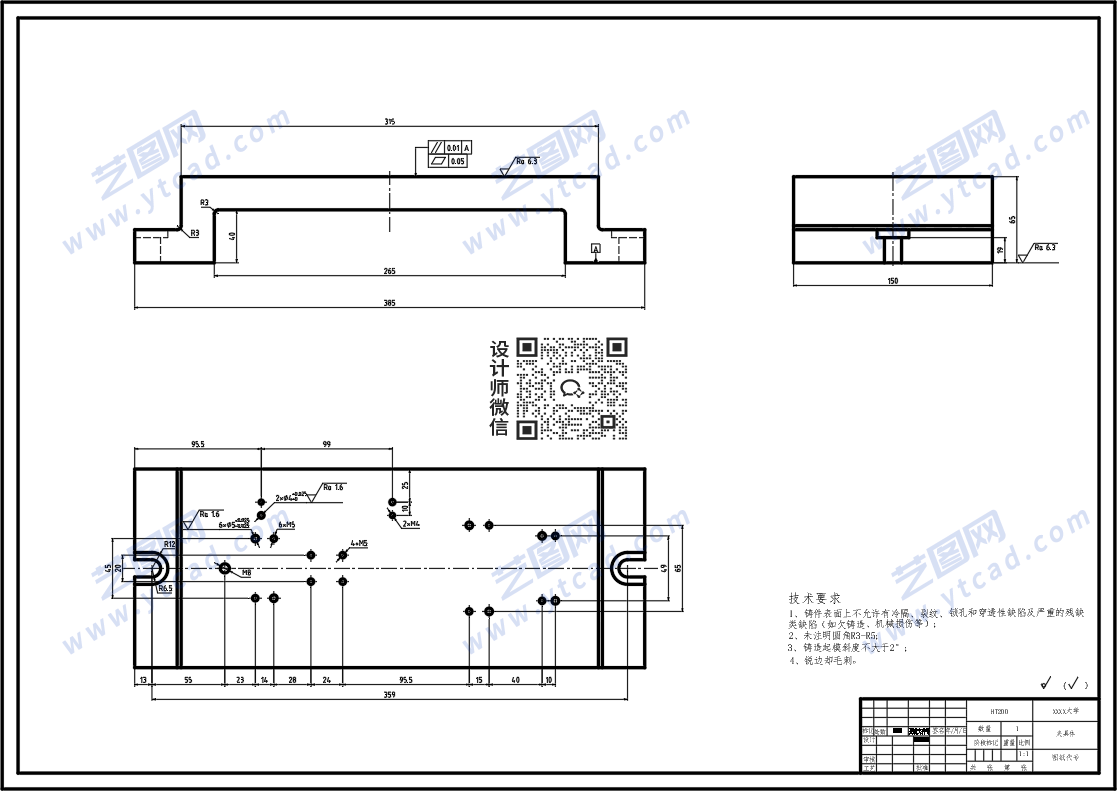

杠杆CAD夹具体

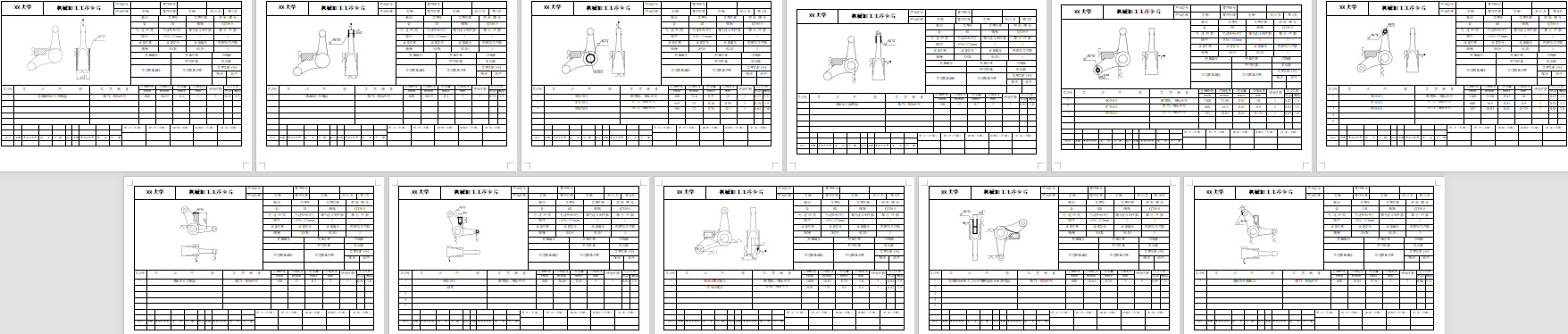

机械加工工序卡

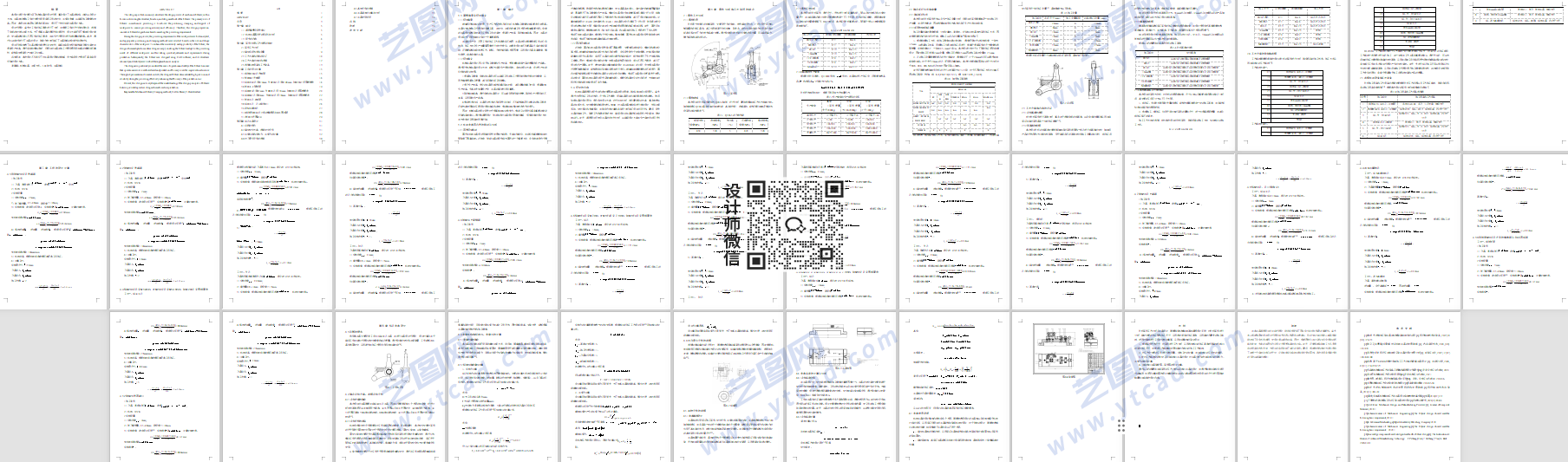

杠杆设计说明书内容
