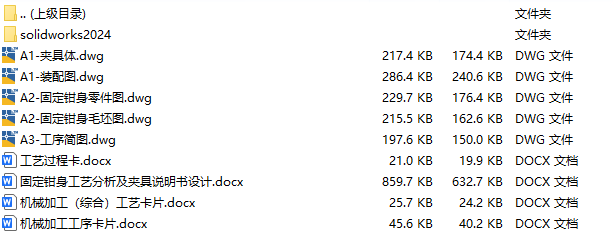

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图

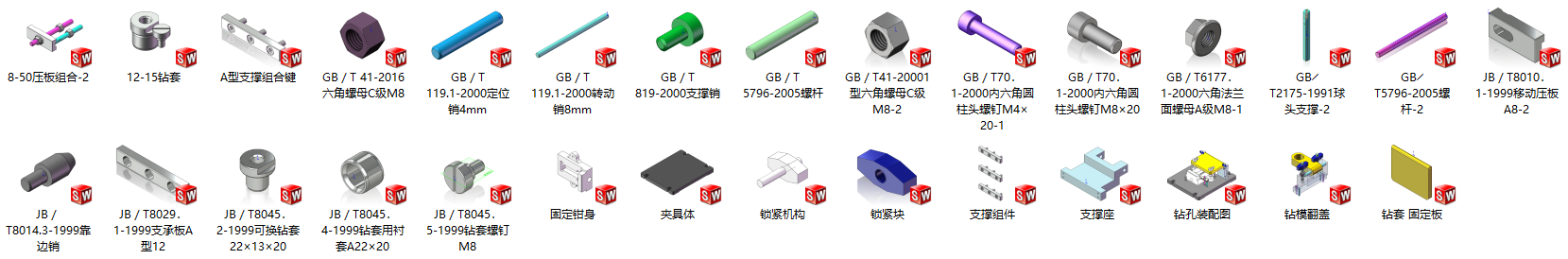

solidworks24版本模型源文件,可编辑,含参数

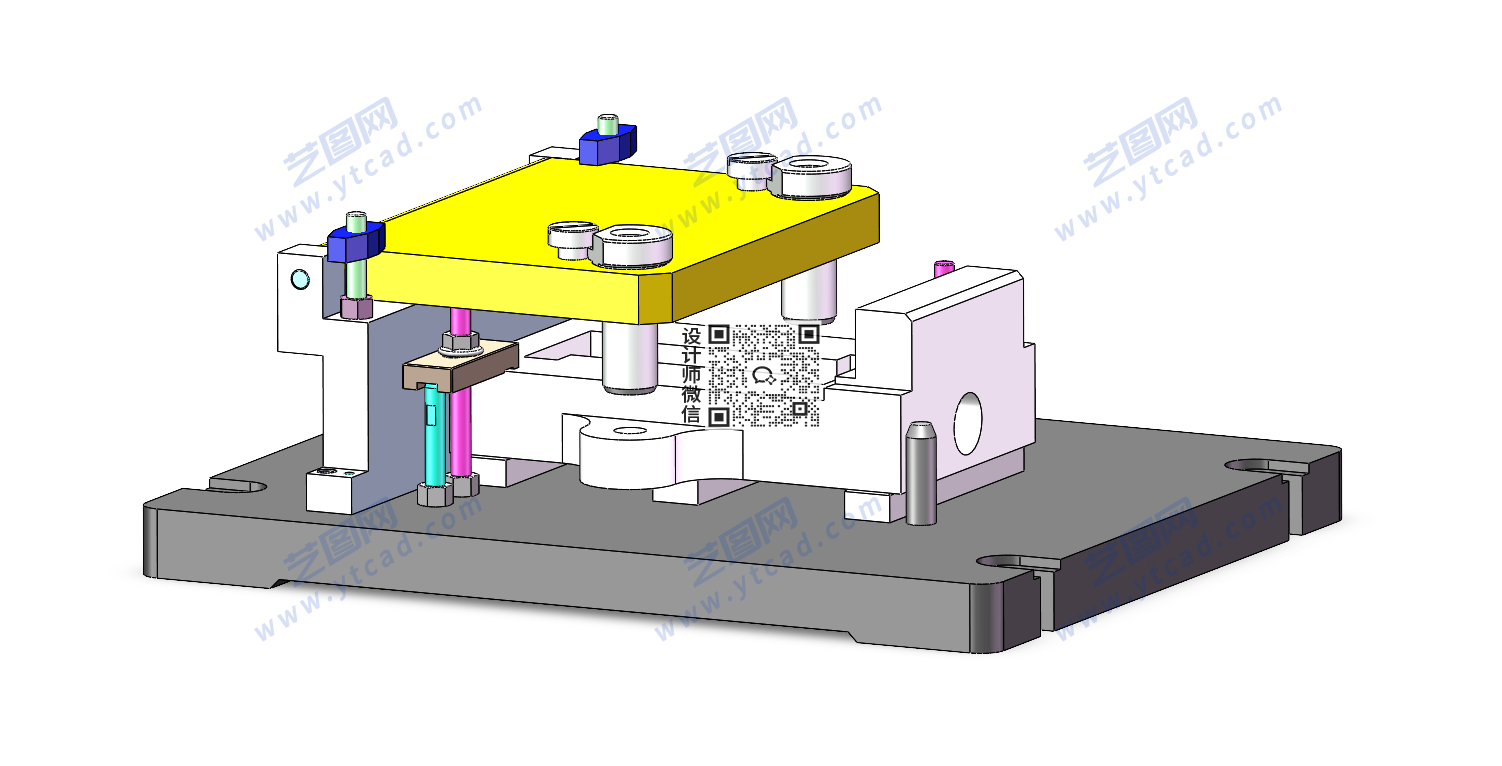

固定钳身夹具solidworks24版三维装配模型
固定钳身钻Φ13孔夹具设计,结合零件结构特点采用A型支撑板和靠边销进行定位支承,并利用移动压板完成工件夹紧,使固定钳身保持稳定的加工姿态。夹具便于快速装夹和取件,可提高Φ13孔钻削过程中的定位可靠性及加工精度,适合机械制造课程设计、机械专业毕业设计及夹具设计参考。

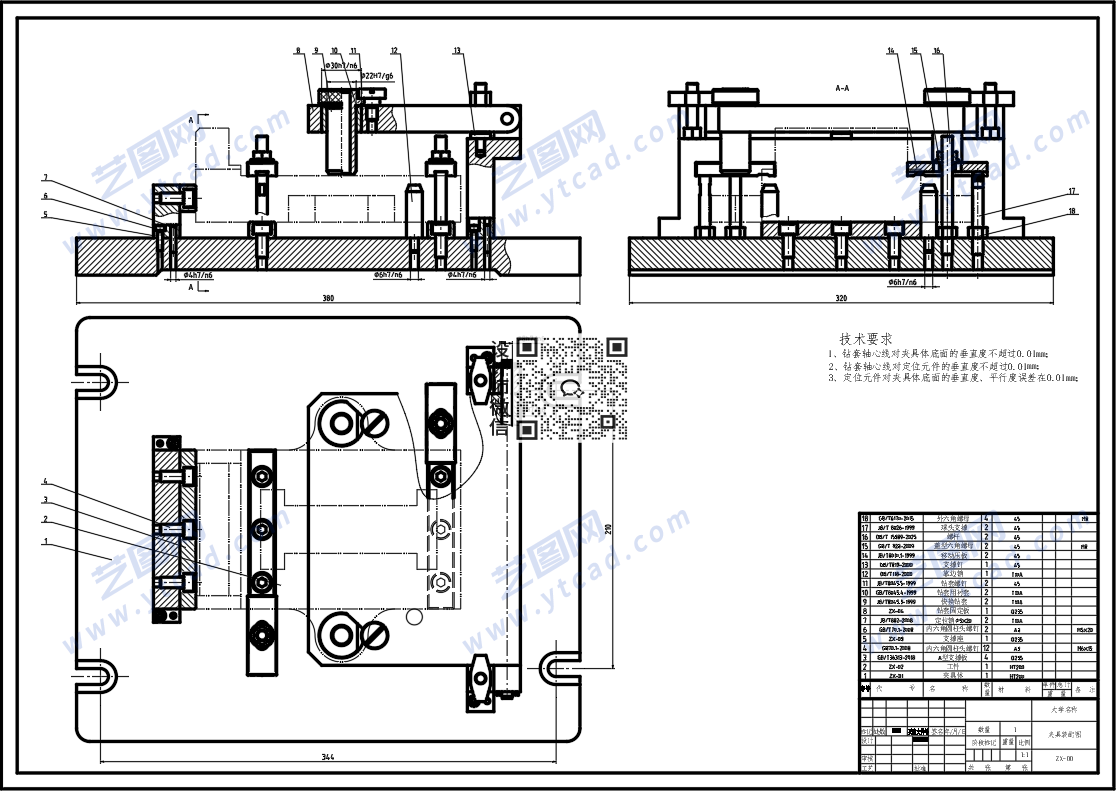

固定钳身夹具CAD装配图

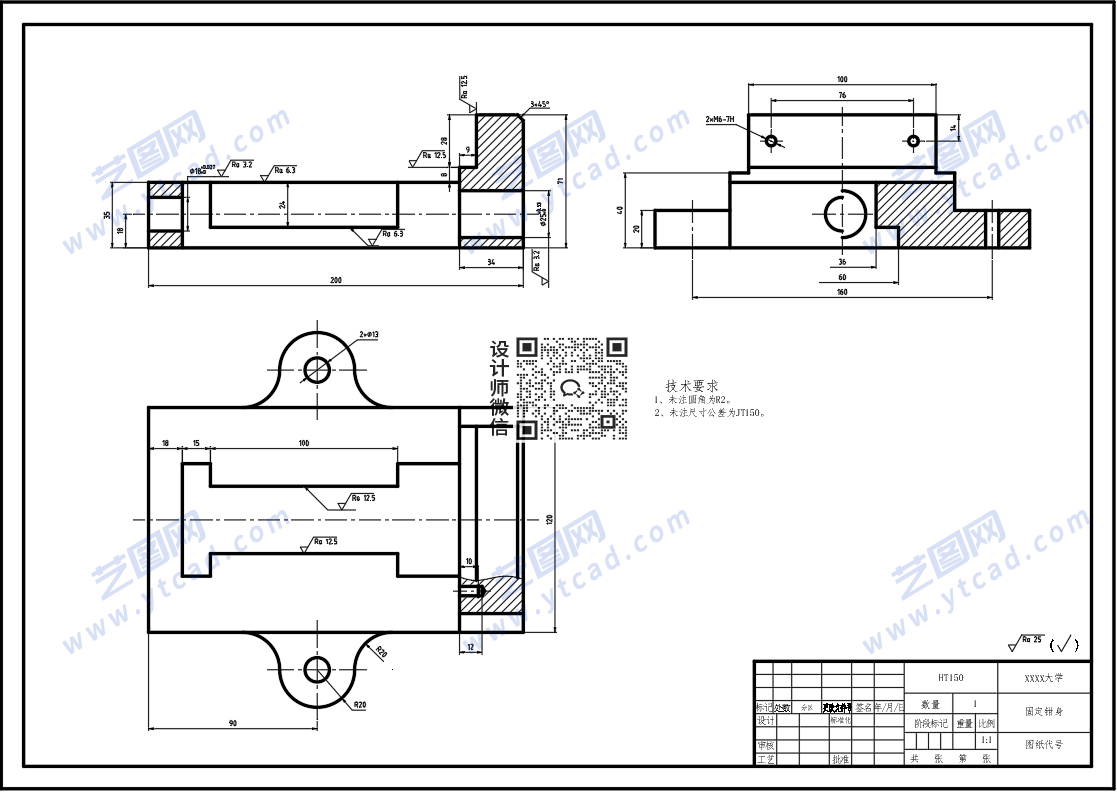

固定钳身CAD零件图

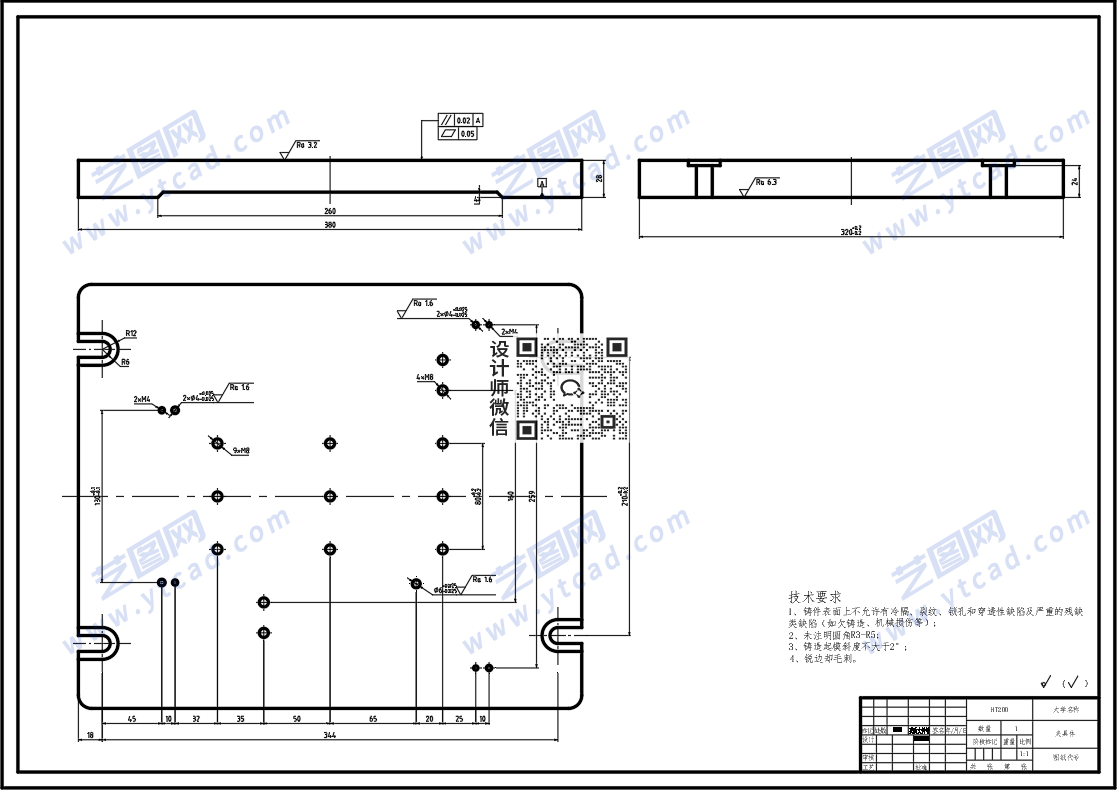

固定钳身CAD夹具体

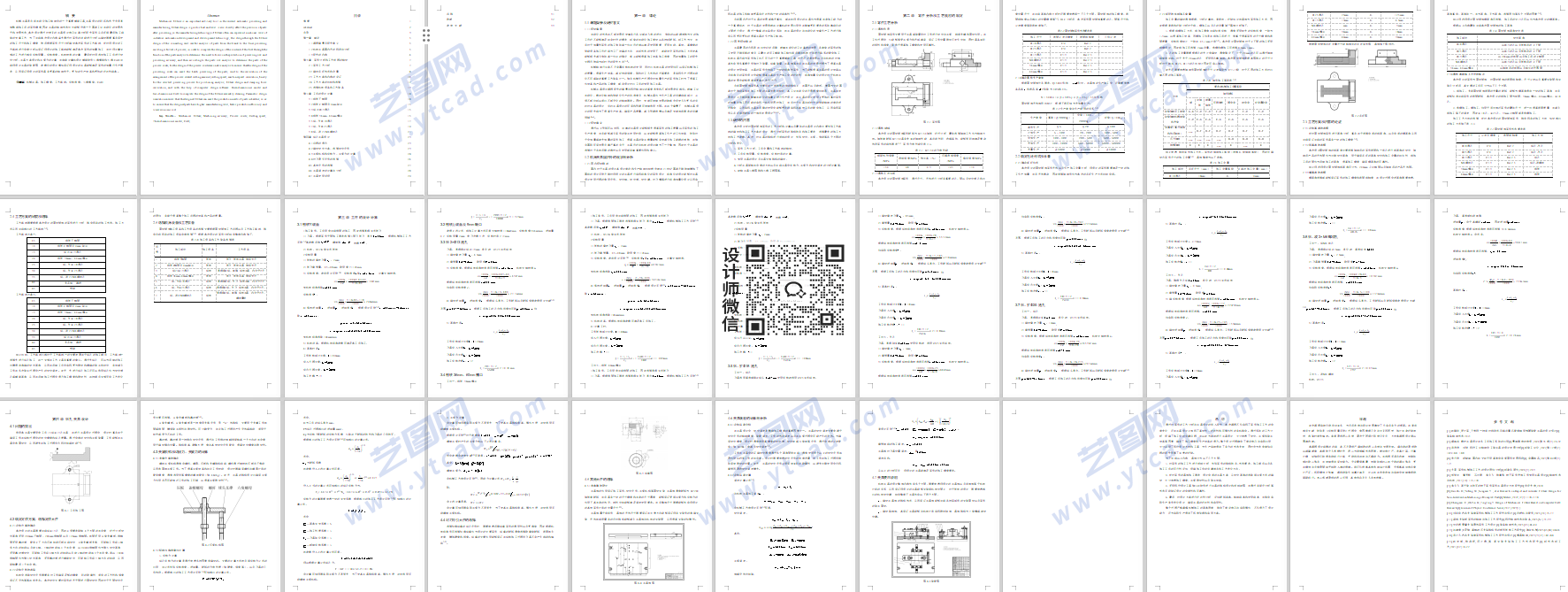

固定钳身设计说明书内容
