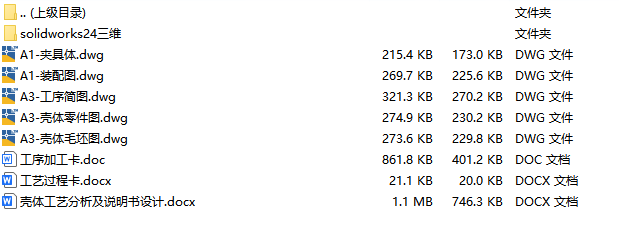

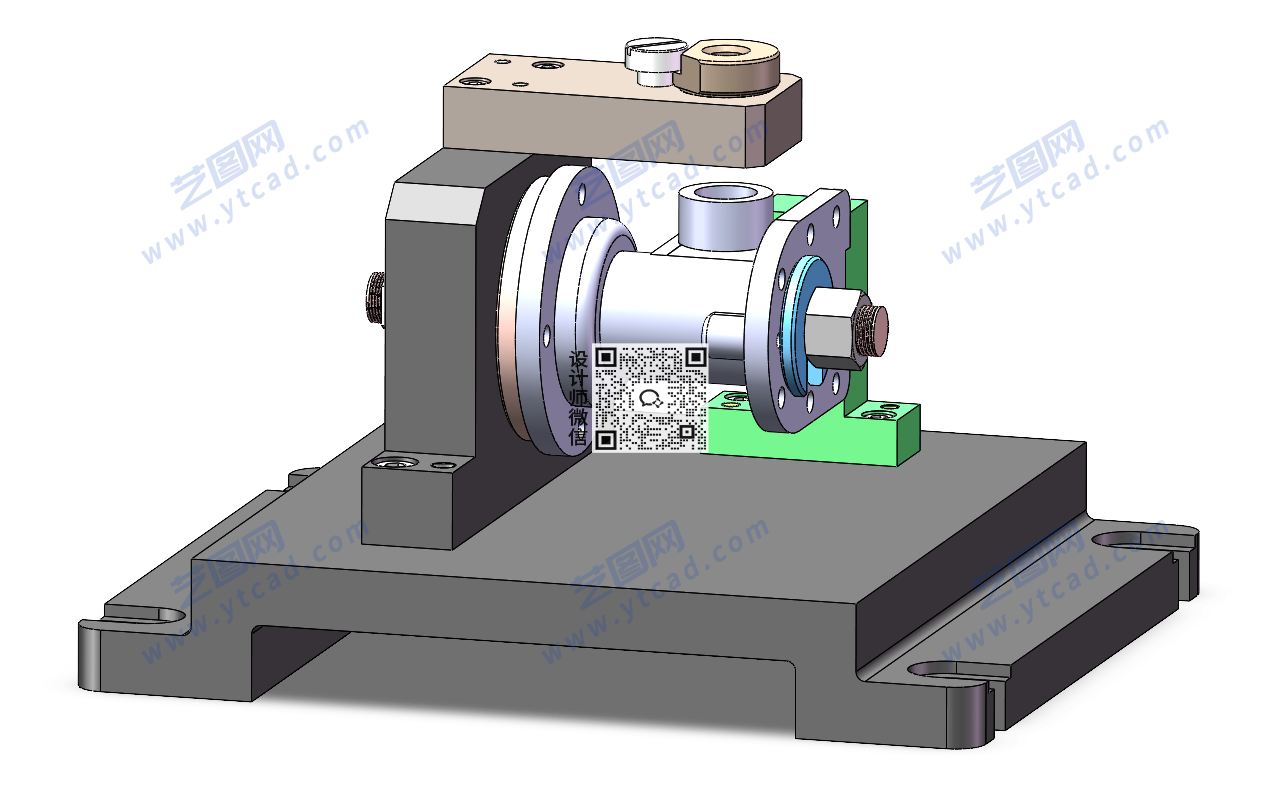

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件,可编辑,含参数 壳体夹具solidworks24版三维装配模型

本夹具主要用于壳体零件钻12孔及锪20孔加工,定位部分采用定位芯轴与支撑钉组合结构,利用定位芯轴确定工件的中心位置,并通过支撑钉对工件进行辅助支撑,使壳体在加工过程中保持稳定。夹紧机构采用螺母螺纹压紧,通过螺纹夹紧方式将工件可靠固定在夹具体上,保证钻孔和锪孔过程中工件不发生松动或偏移,从而提高12孔及20孔加工的位置精度和表面质量。本设计可用于机械制造课程设计、机械专业毕业设计以及夹具结构设计学习参考。

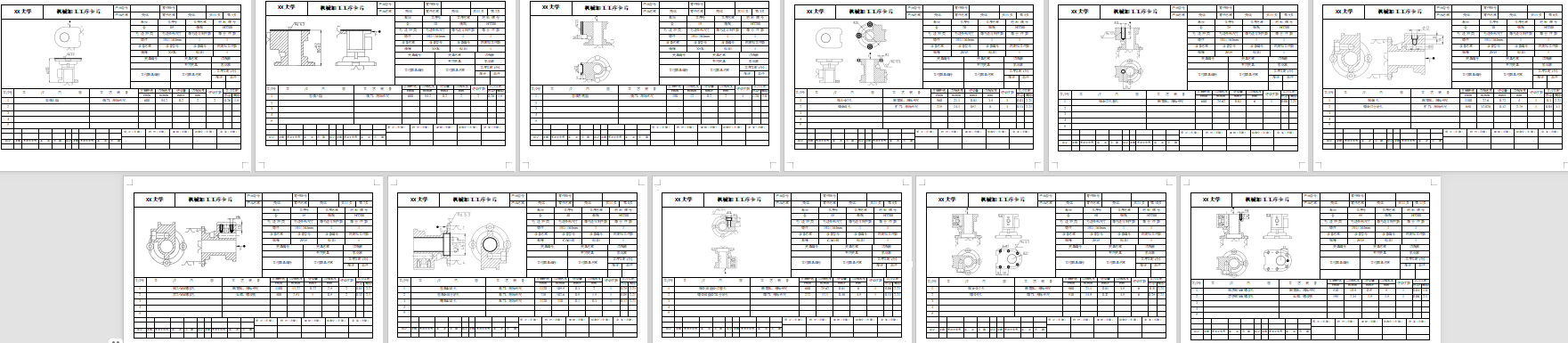

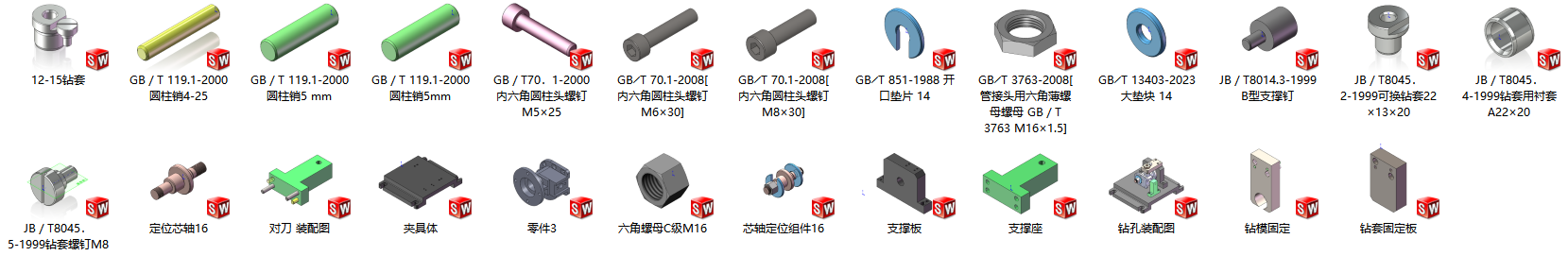

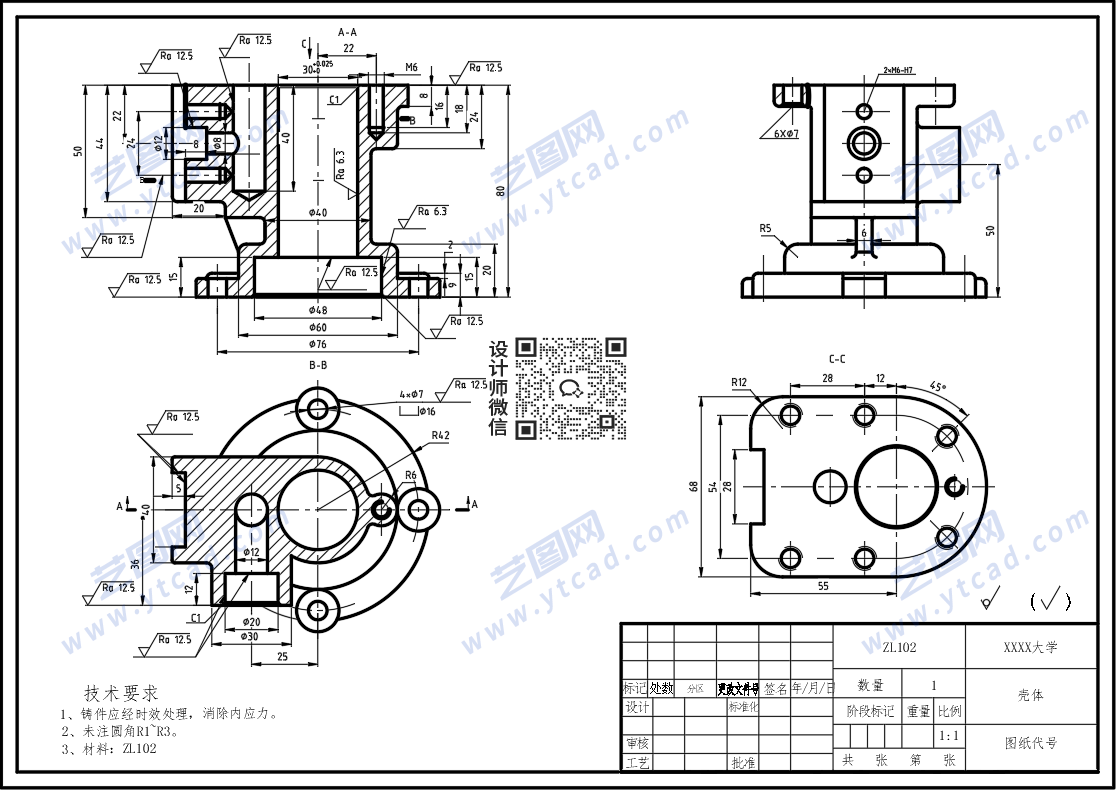

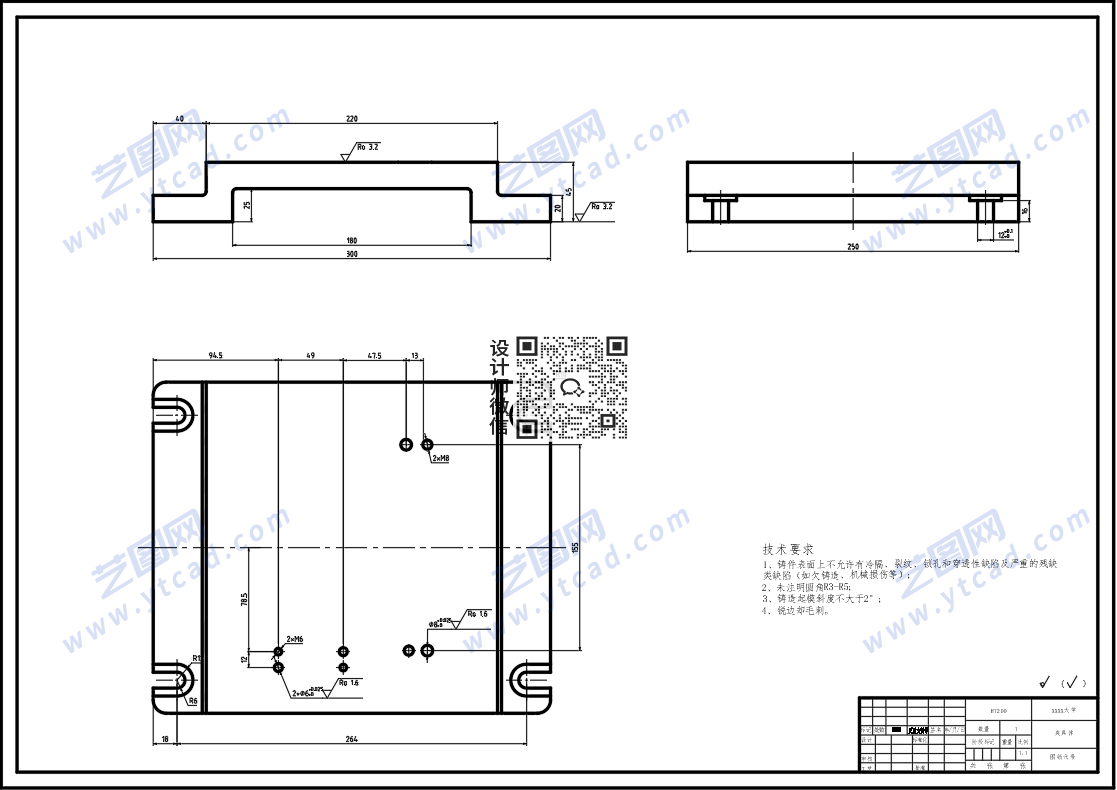

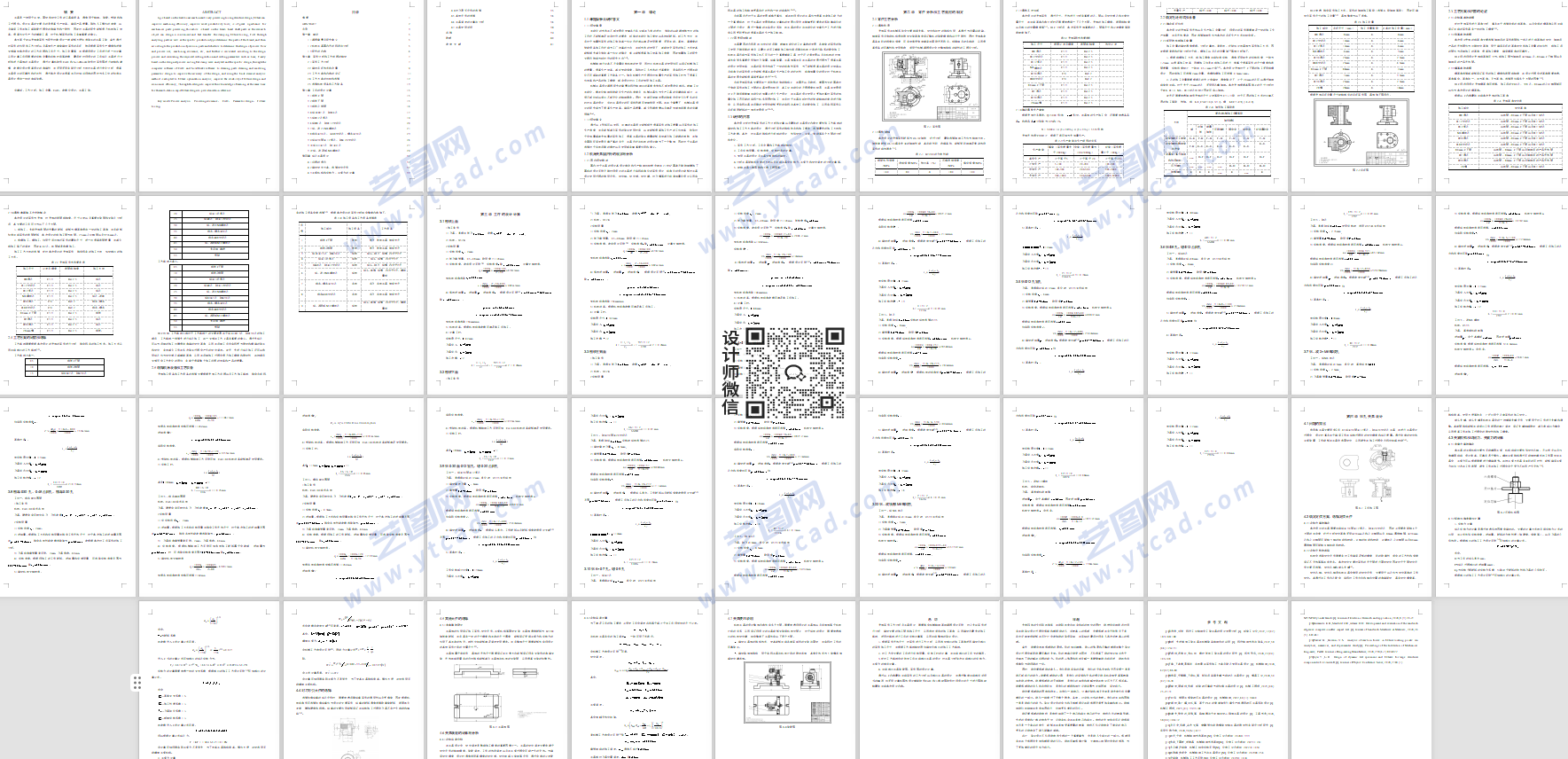

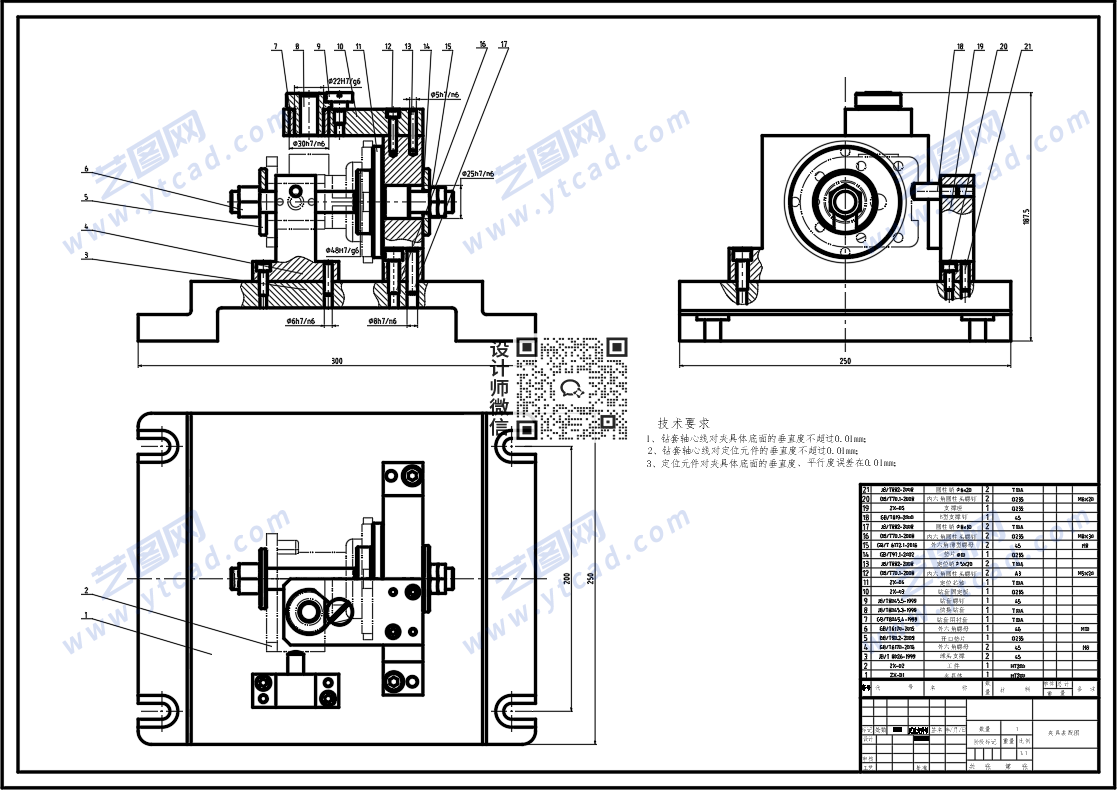

壳体夹具CAD装配图 壳体CAD零件图 壳体CAD夹具体 机械加工工序卡 壳体设计说明书内容
