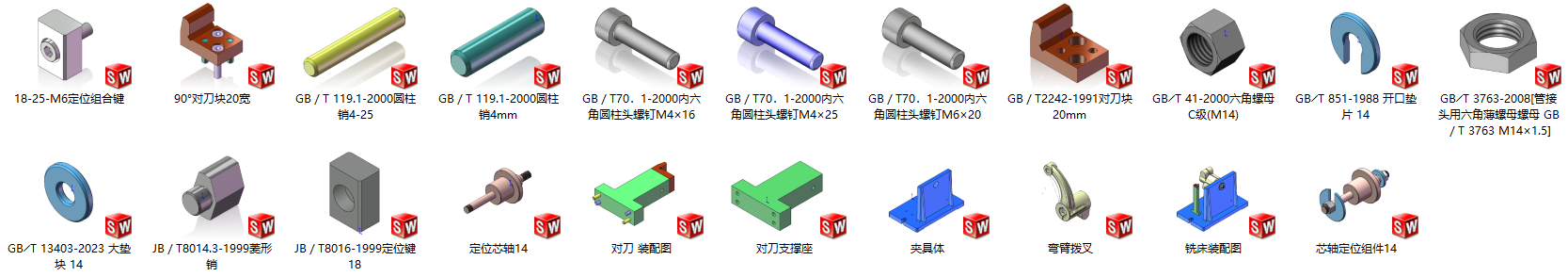

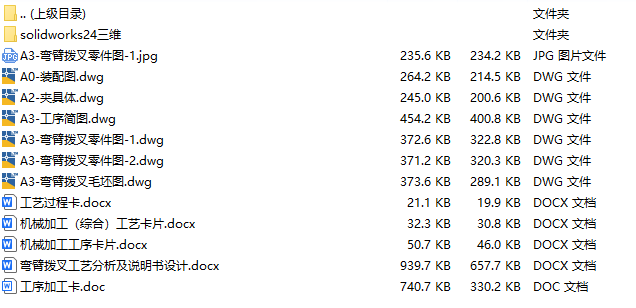

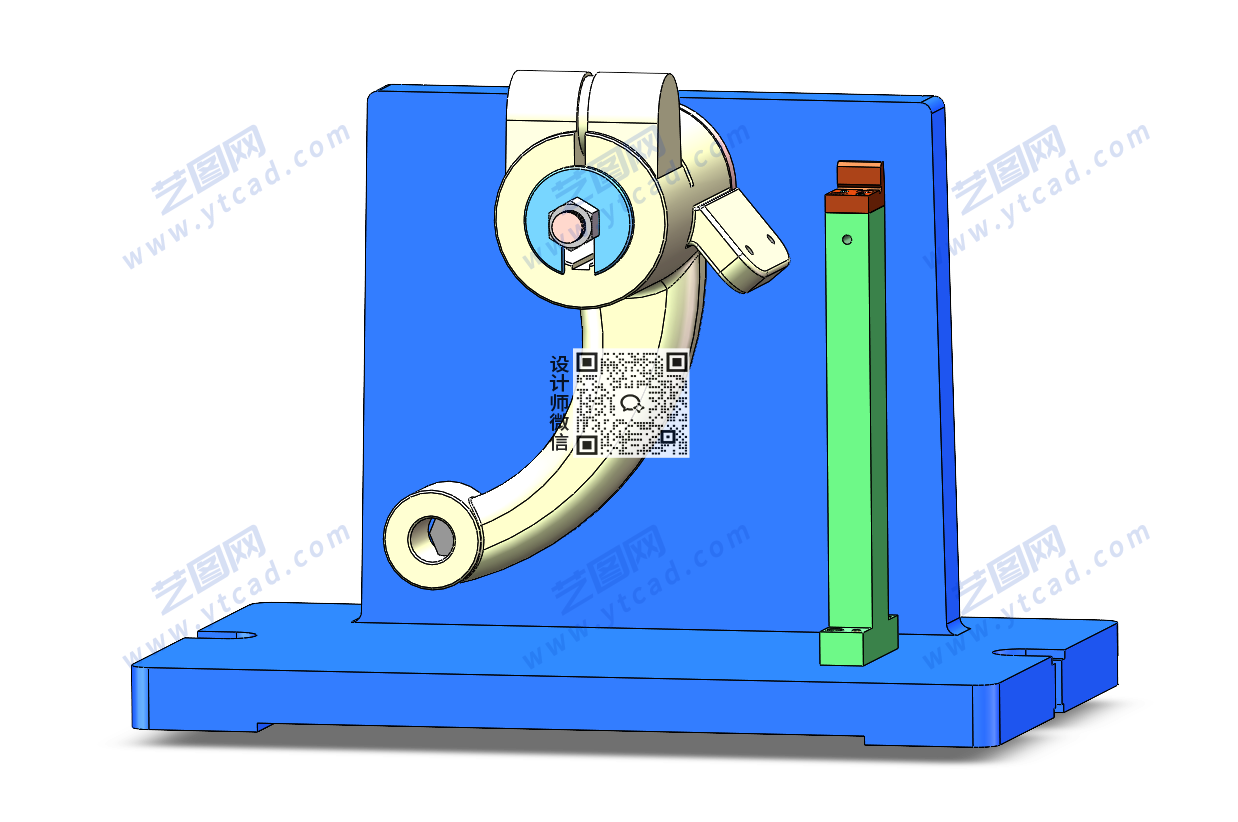

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 弯臂拨叉夹具solidworks24版三维装配模型

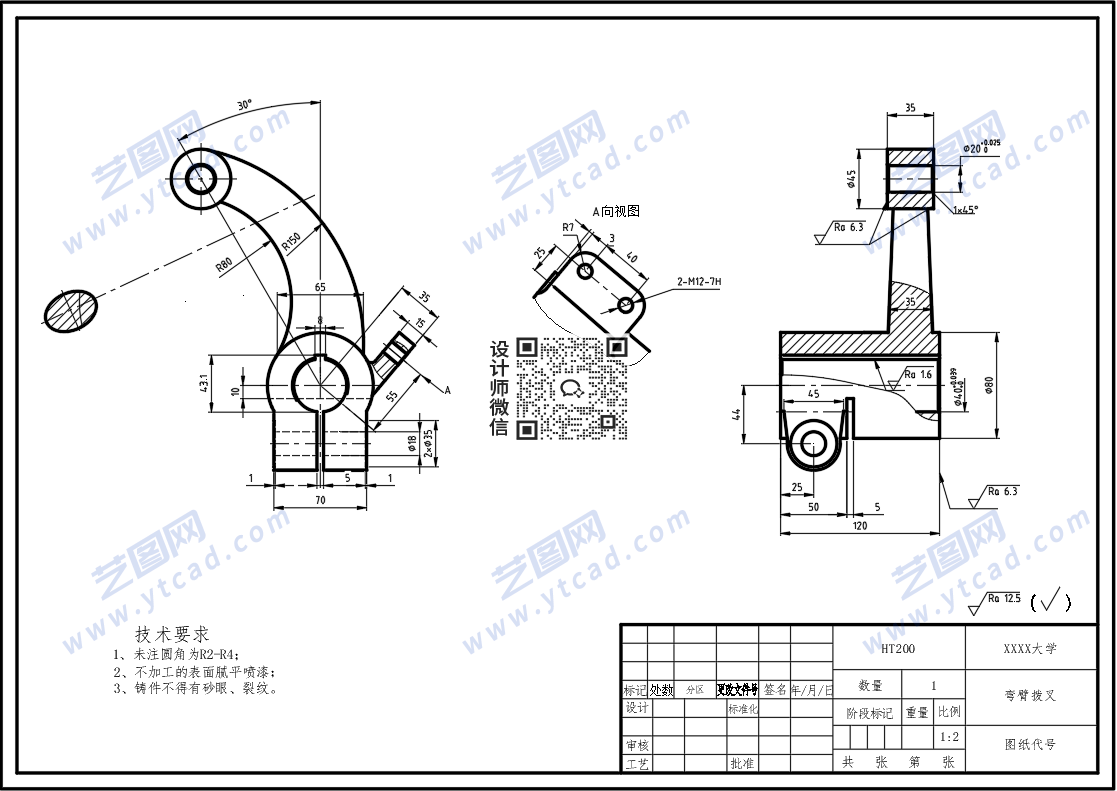

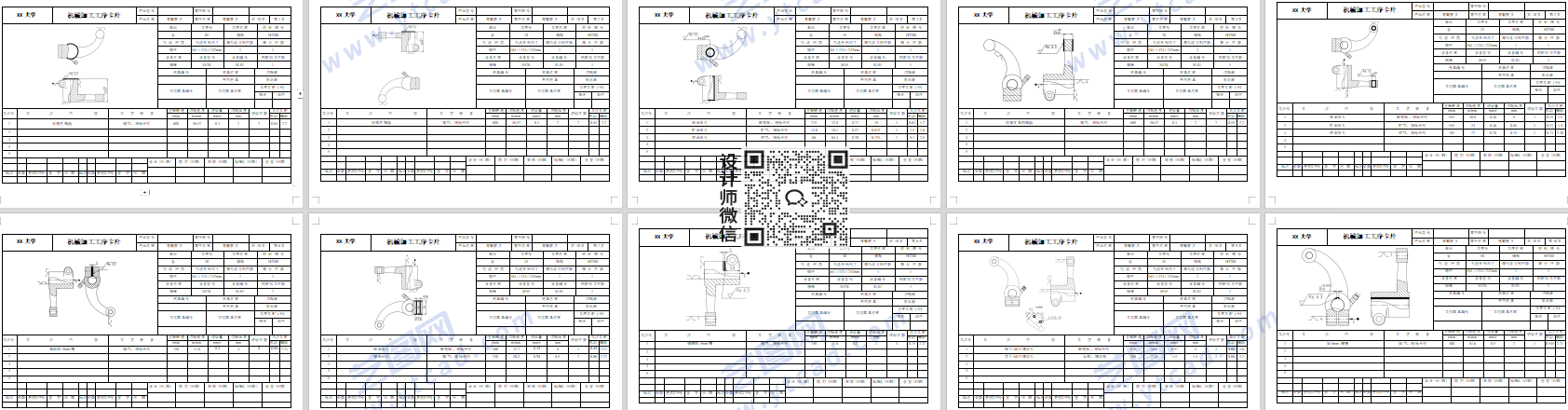

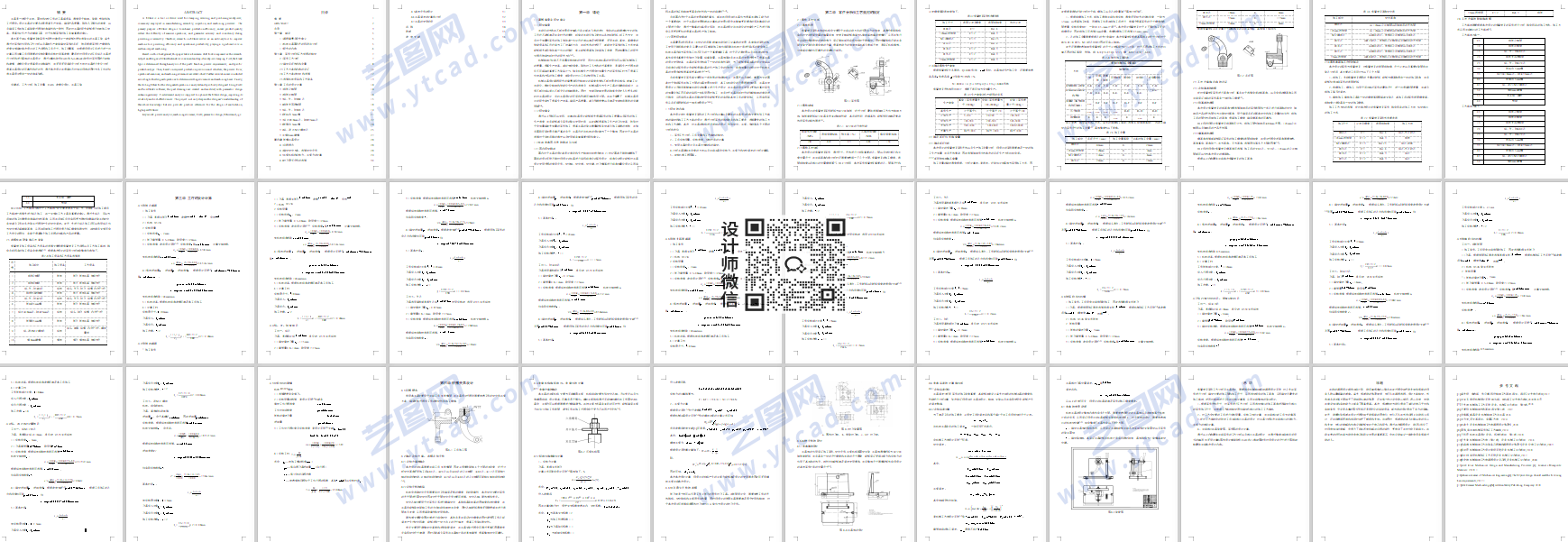

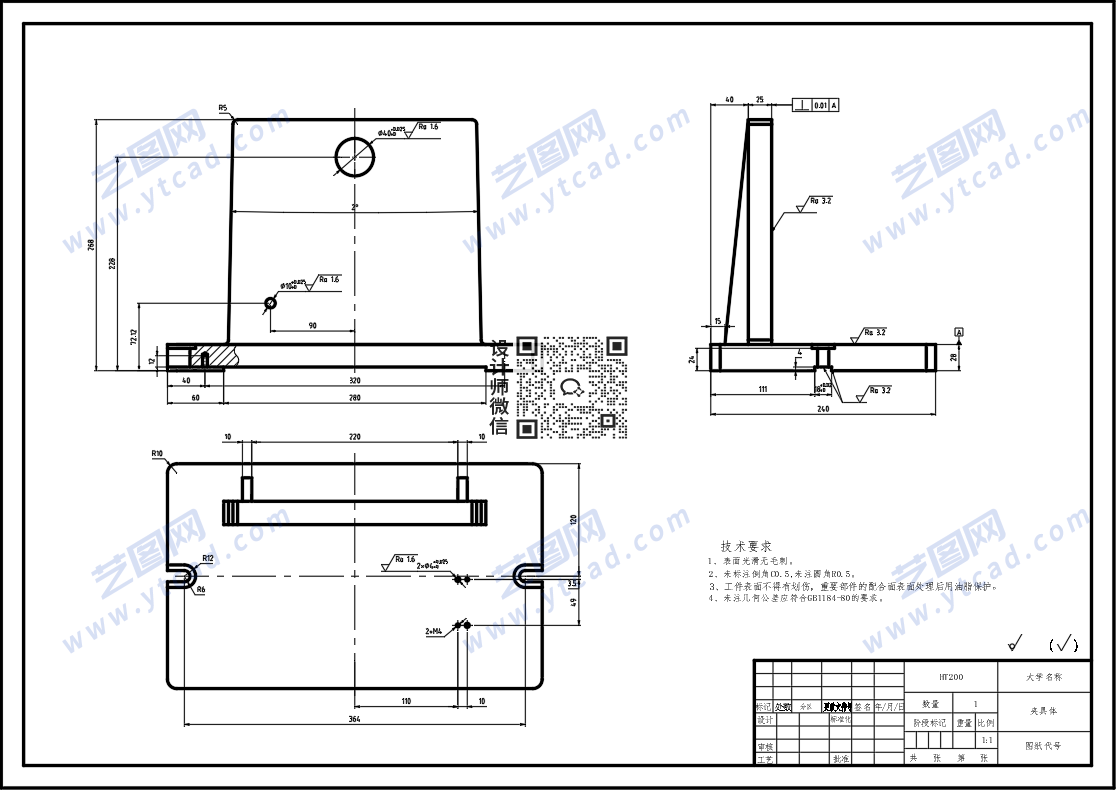

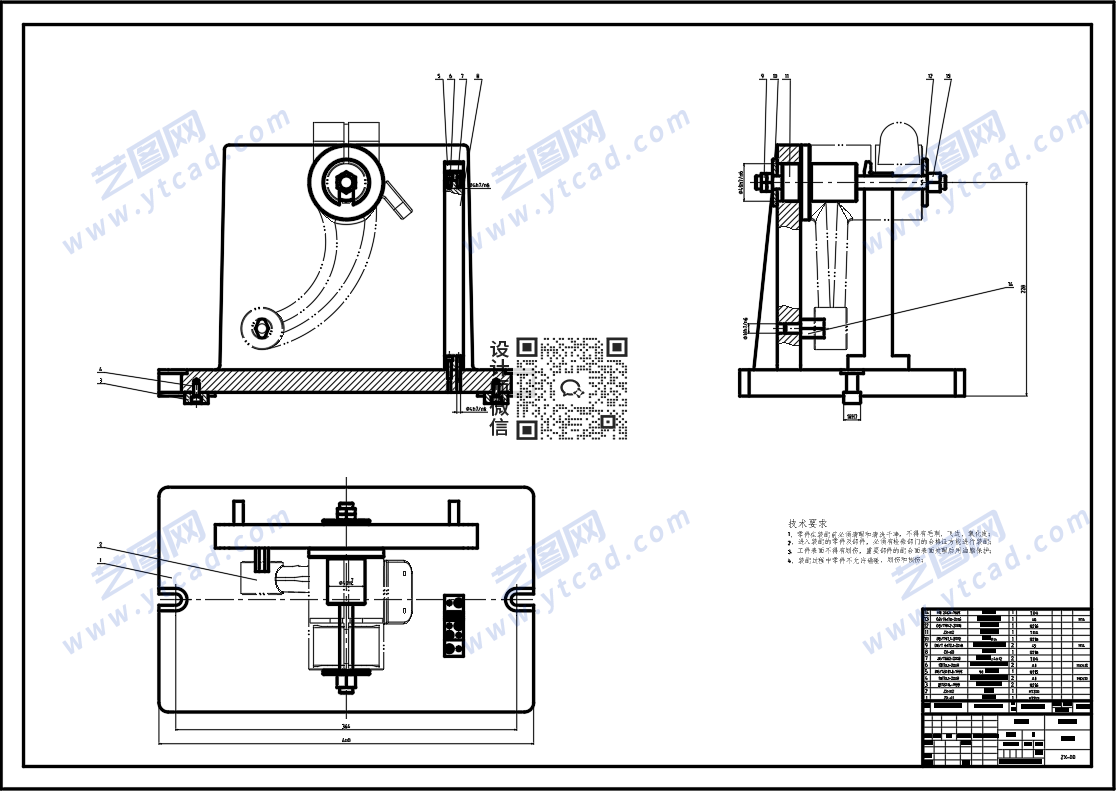

本夹具主要用于弯臂拨叉5mm横槽的铣削加工，定位部分采用定位芯轴和固定式菱形销进行组合定位，通过定位芯轴确定工件的主要位置，并利用固定式菱形销限制工件的转动及相关自由度，夹紧机构采用螺母配合锁紧，使工件在铣槽过程中保持稳定，从而保证5mm横槽的加工尺寸和位置精度。本设计可用于机械制造课程设计、机械专业毕业设计以及夹具结构设计学习参考。 弯臂拨叉夹具CAD装配图 弯臂拨叉CAD夹具体弯臂拨叉CAD零件图 机械加工工序卡 弯臂拨叉设计说明书内容
