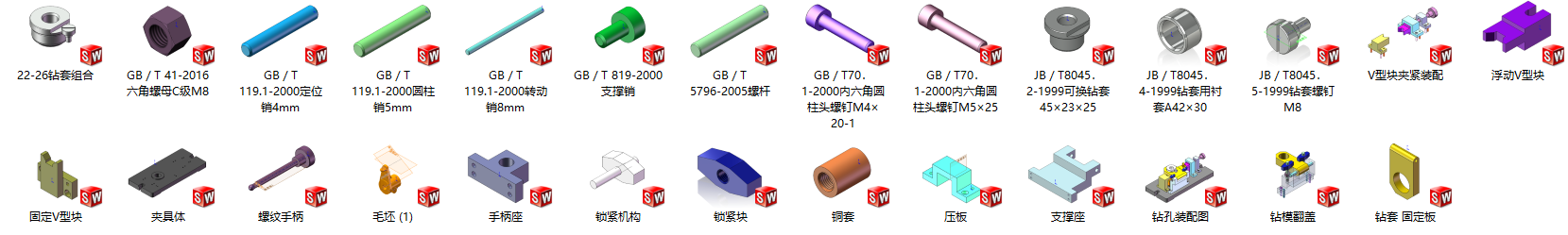

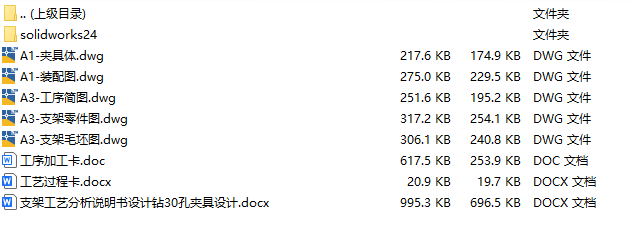

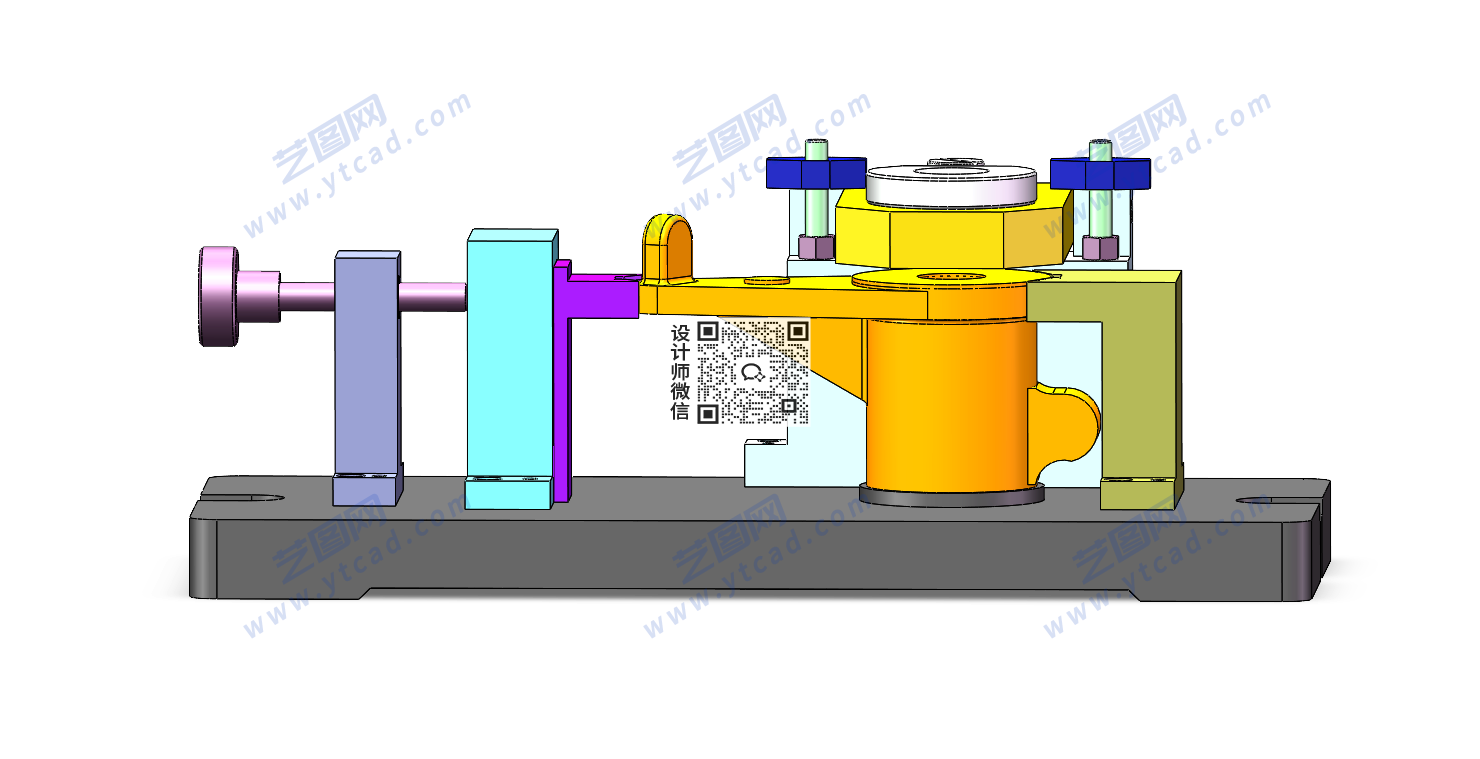

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 新支架夹具solidworks24版三维装配模型

新支架钻Φ30孔夹具采用支撑销、固定V型块进行组合定位，并通过手柄螺纹机构进行压紧，利用支撑定位与外圆定位保证工件装夹稳定。夹具结构可靠、操作方便，可有效提高Φ30孔钻削加工的位置精度和加工效率，适用于支架类零件钻孔加工及机械专业毕业设计、课程设计。

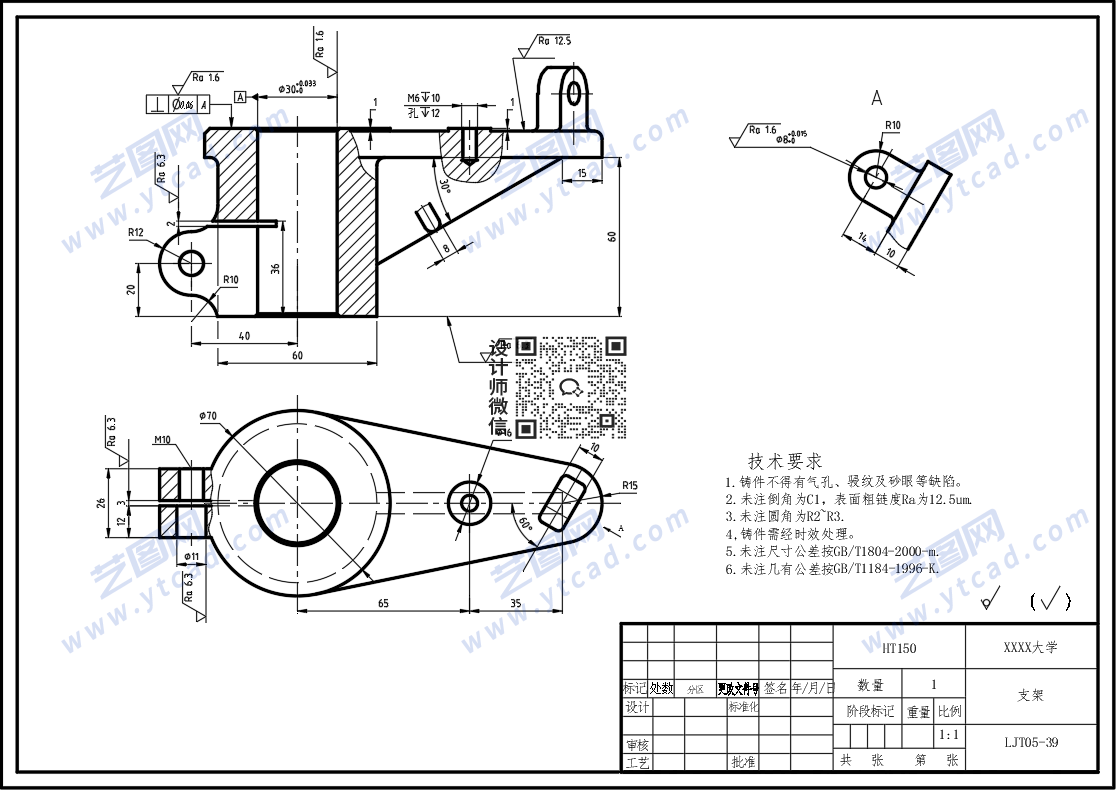

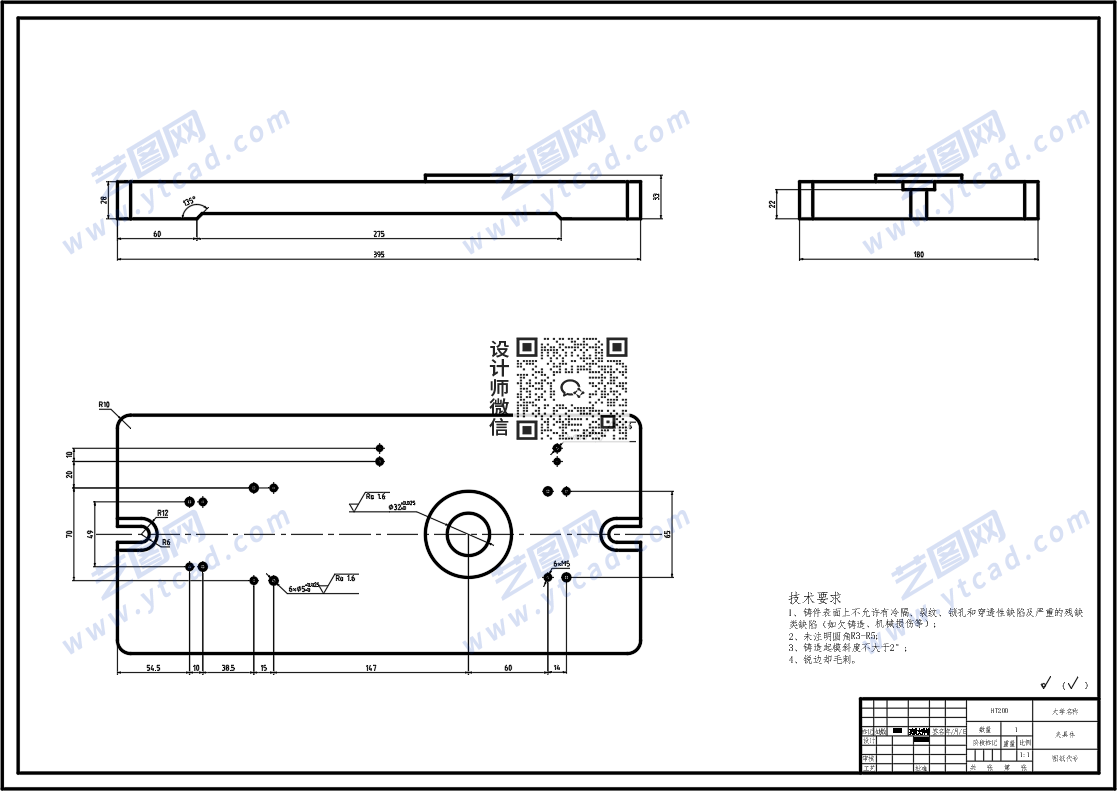

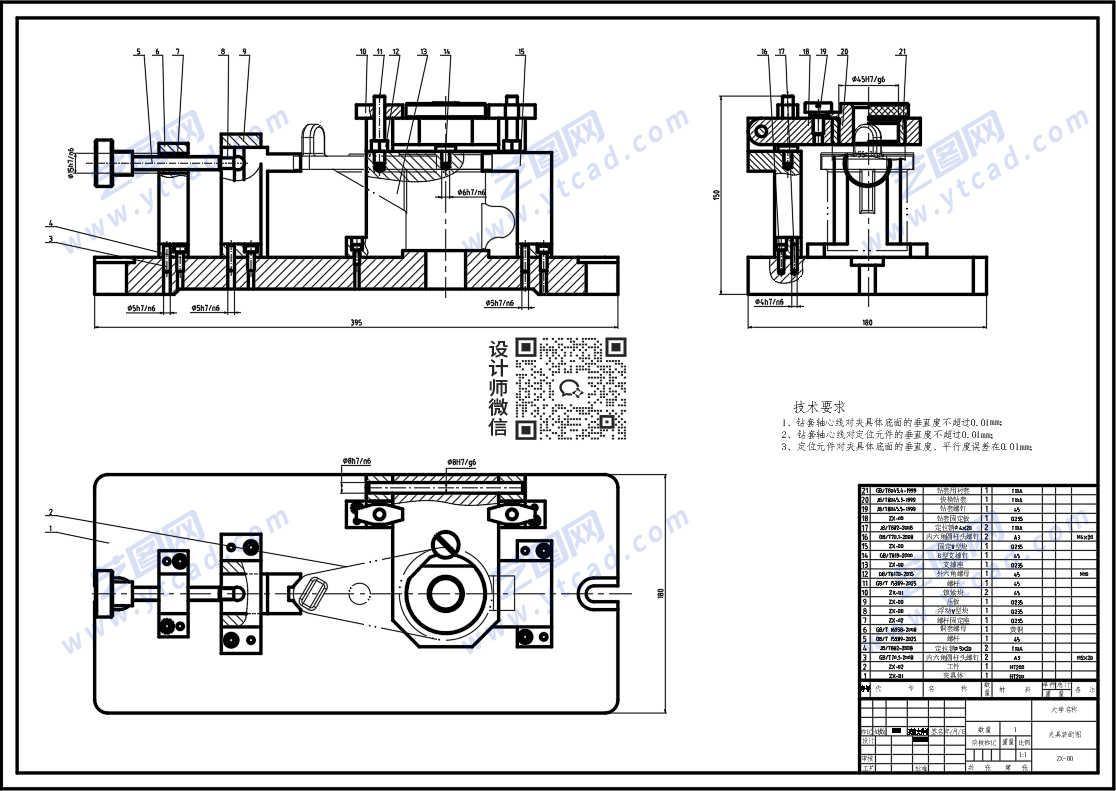

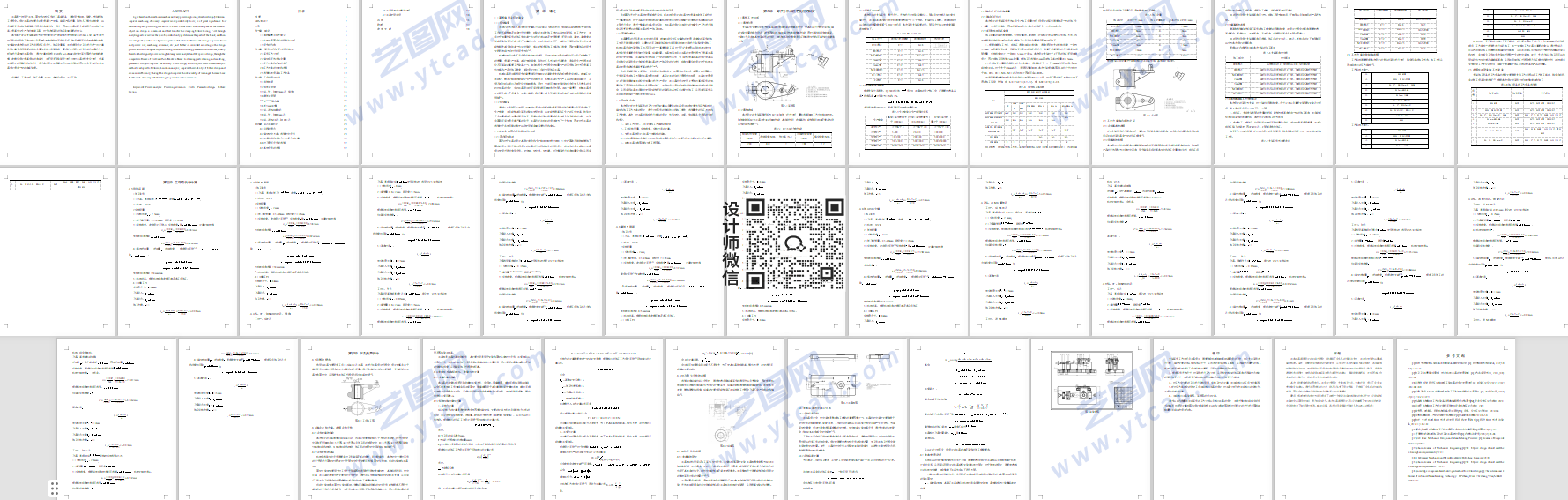

新支架夹具CAD装配图 新支架CAD零件图 新支架CAD夹具体 新支架设计说明书内容
