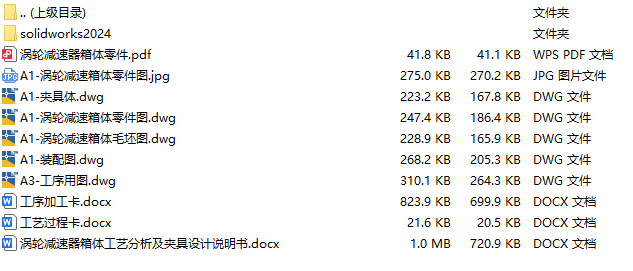

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 蜗轮减速箱体夹具solidworks24版三维装配模型

蜗轮减速箱体镗Φ90孔夹具采用A型支撑板进行稳定支撑，通过固定定位销与菱形销构成定位结构，并利用移动压板实现工件可靠夹紧。整体结构针对箱体类零件镗孔加工进行设计，兼顾定位精度、夹紧刚性及镗削过程中的加工稳定性，适合作为机械制造专业夹具设计、课程设计及毕业设计的参考案例。 蜗轮减速箱体夹具CAD装配图 蜗轮减速箱体CAD零件图 蜗轮减速箱体CAD夹具体 蜗轮减速箱体设计说明书内容
