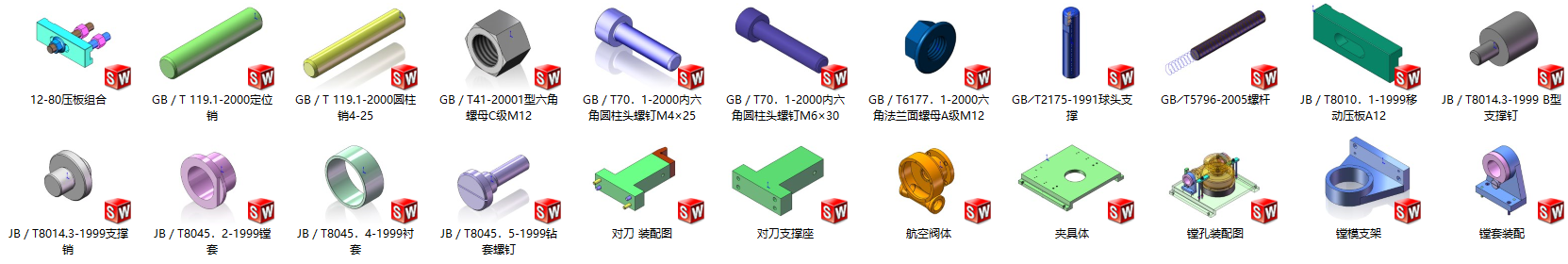

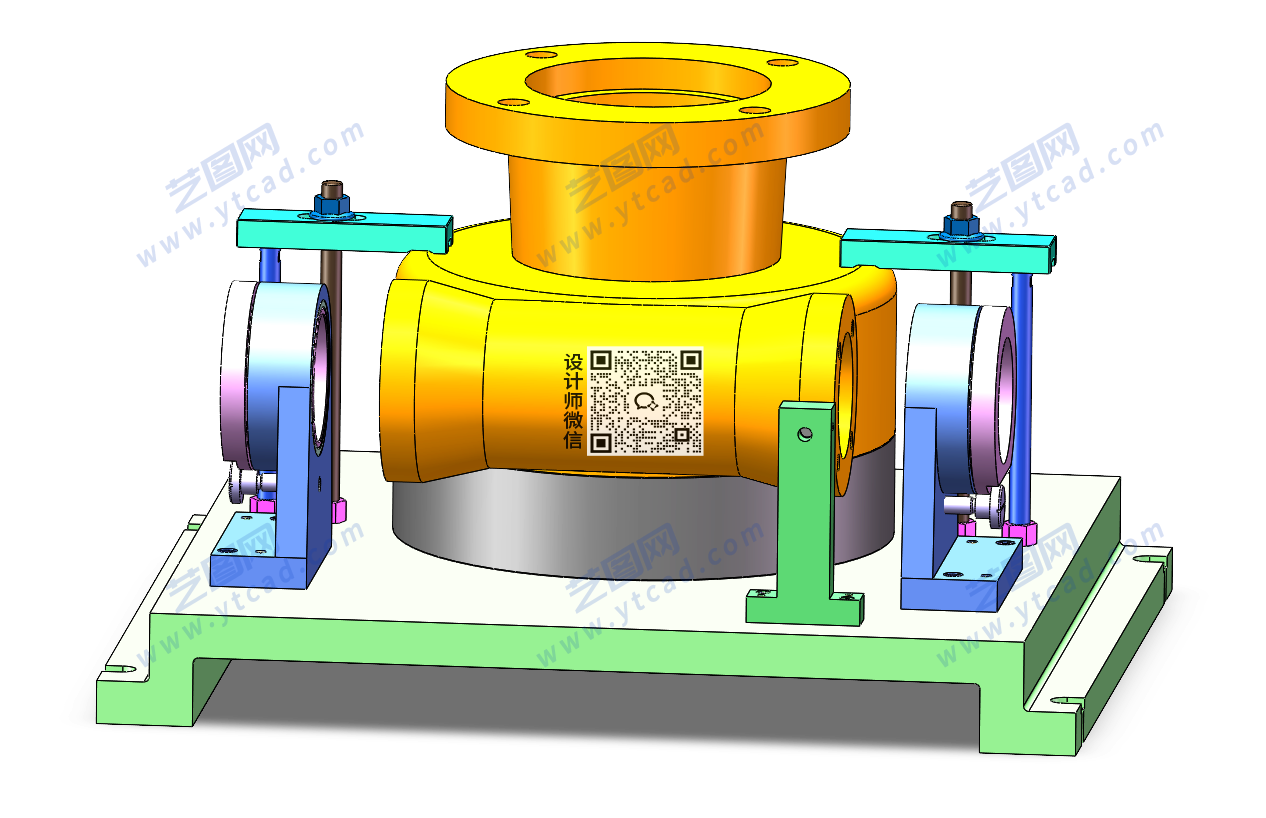

文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数 箱体夹具solidworks24版三维装配模型

箱体镗孔夹具采用芯轴、靠边销进行组合定位，并通过移动压板进行压紧，利用孔定位与侧向限位保证箱体装夹稳定。夹具结构紧凑、定位可靠、操作方便，可有效减少镗孔过程中的振动和工件位移，提高孔的加工精度及生产效率，适用于箱体类零件镗孔加工及机械专业毕业设计、课程设计。

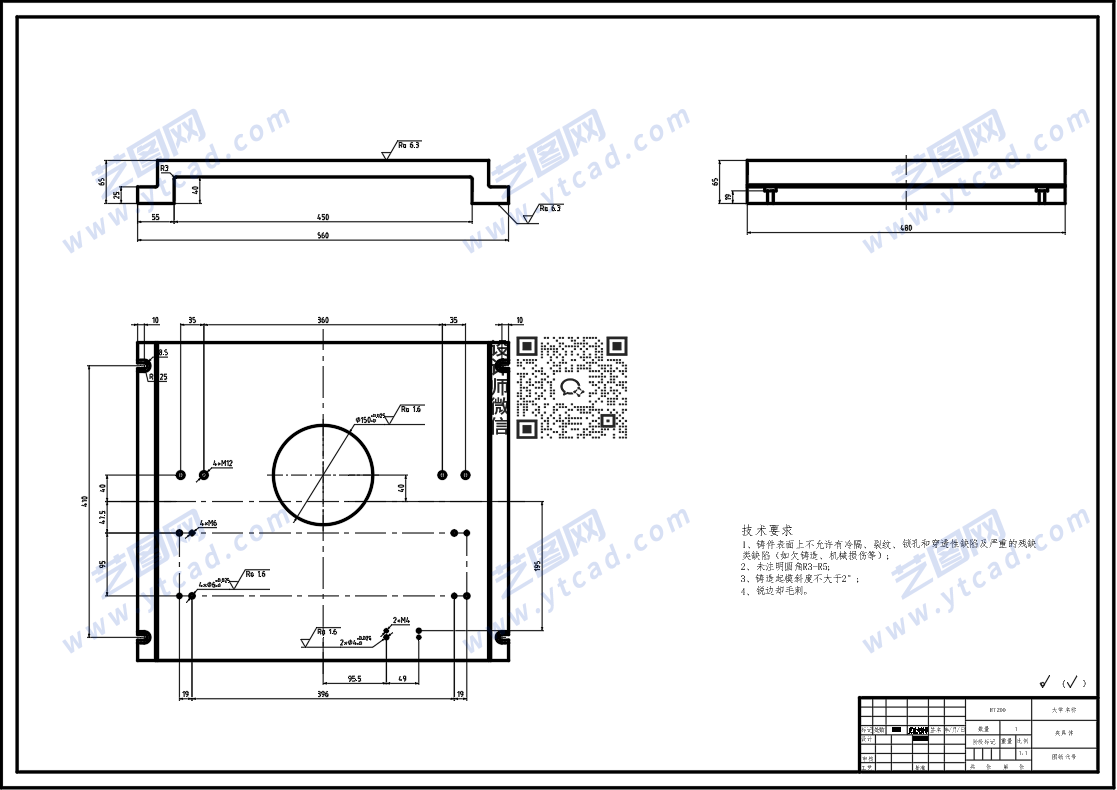

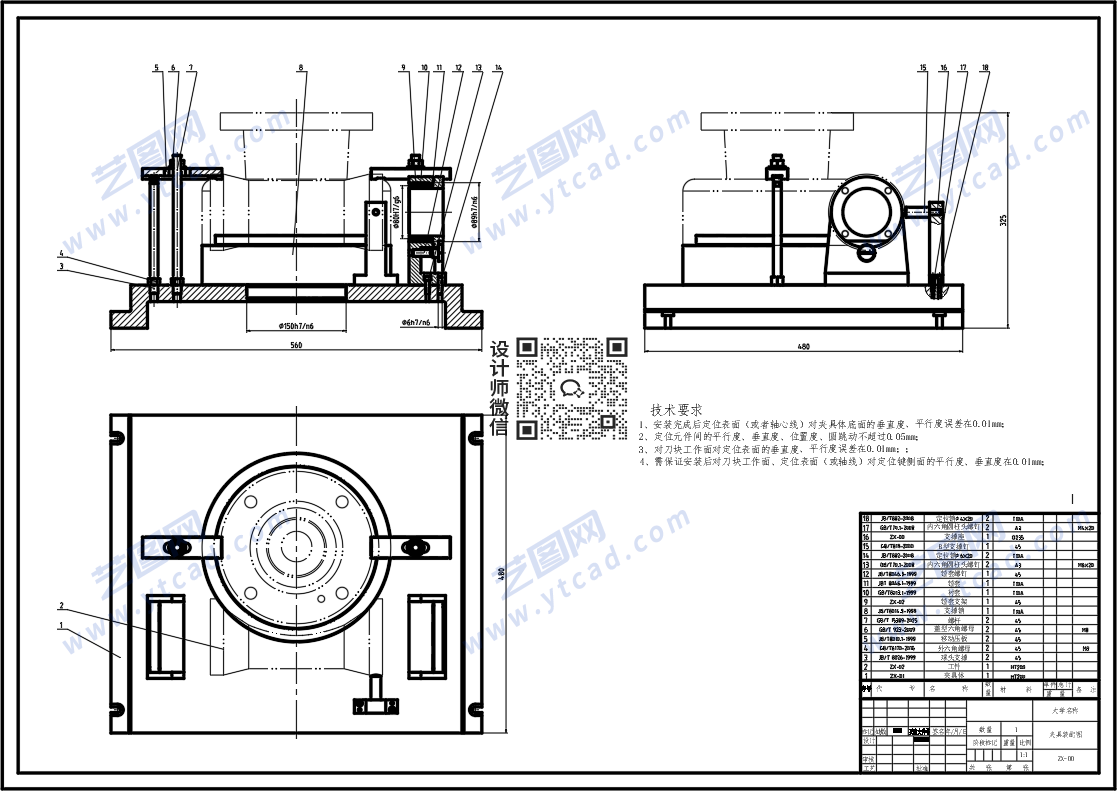

箱体夹具CAD装配图 箱体CAD夹具体

CAD装配过程中根据箱体的结构特点合理布置底部支承和侧向限位，使工件能够可靠贴合定位面，并通过夹紧机构限制加工过程中可能产生的窜动。由于镗削时刀杆具有一定悬伸量，切削过程中对夹具刚性和工件稳定性要求较高，因此夹具体及支承结构需要具有足够的承载能力，同时避免定位和夹紧部件进入镗刀运动区域
