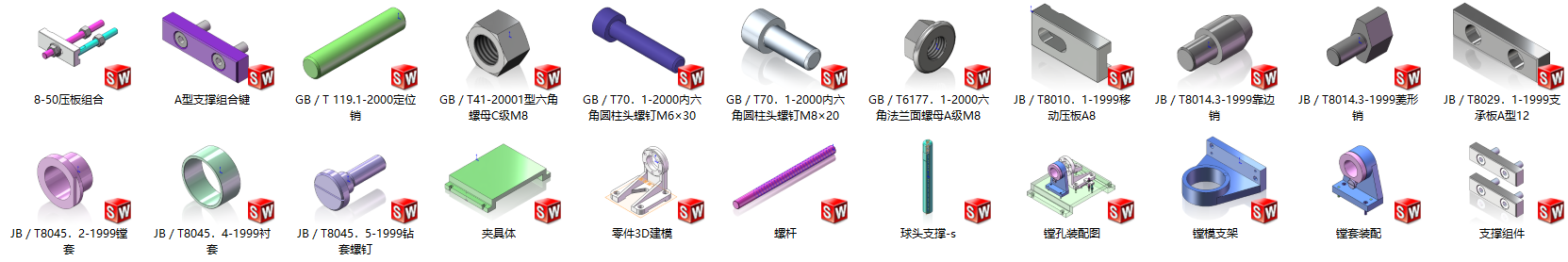

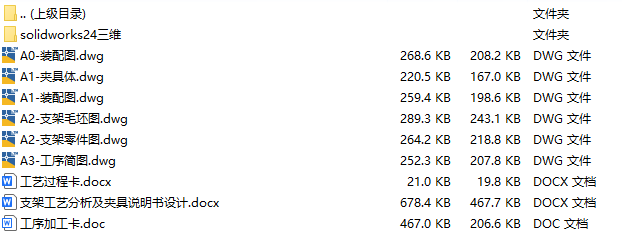

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数

支架镗Φ60孔夹具采用A型支撑板、固定式定位销和菱形销进行组合定位，移动压板进行夹紧，通过底部支撑与孔定位保证工件装夹稳定，提高Φ60孔镗削加工的位置精度和加工稳定性。夹具结构合理、定位可靠、装夹方便，适用于支架类零件镗孔加工及机械专业毕业设计、课程设计。

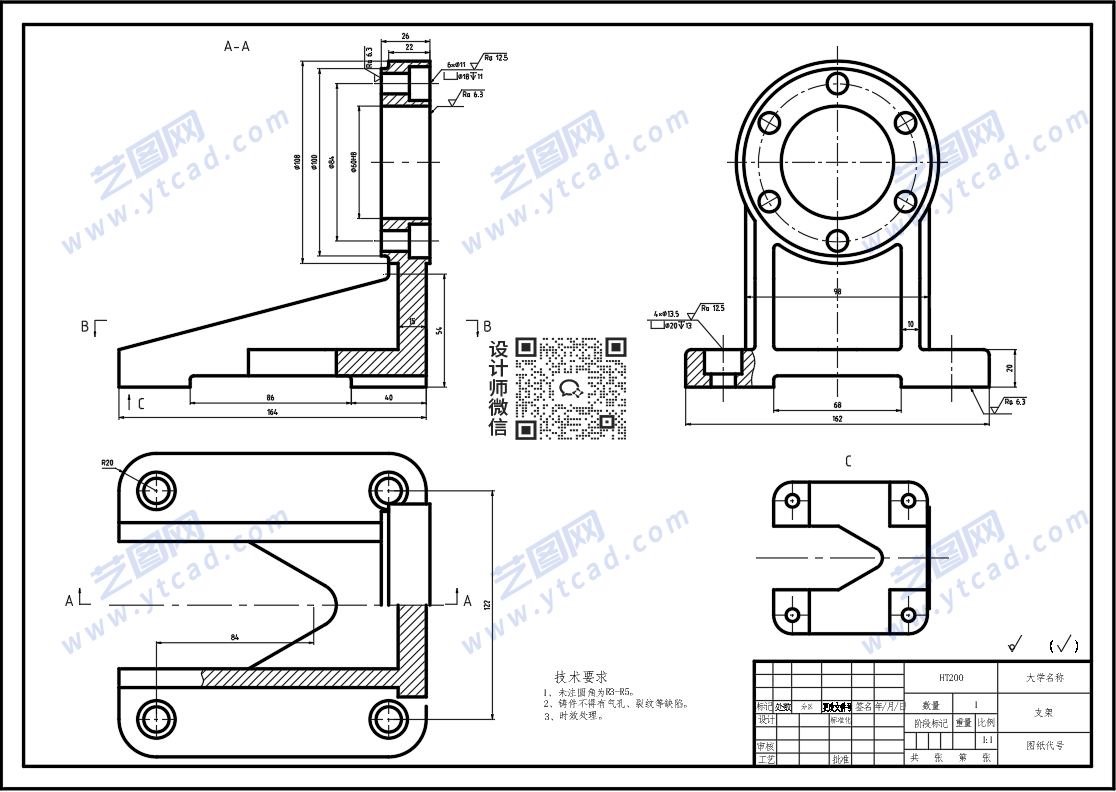

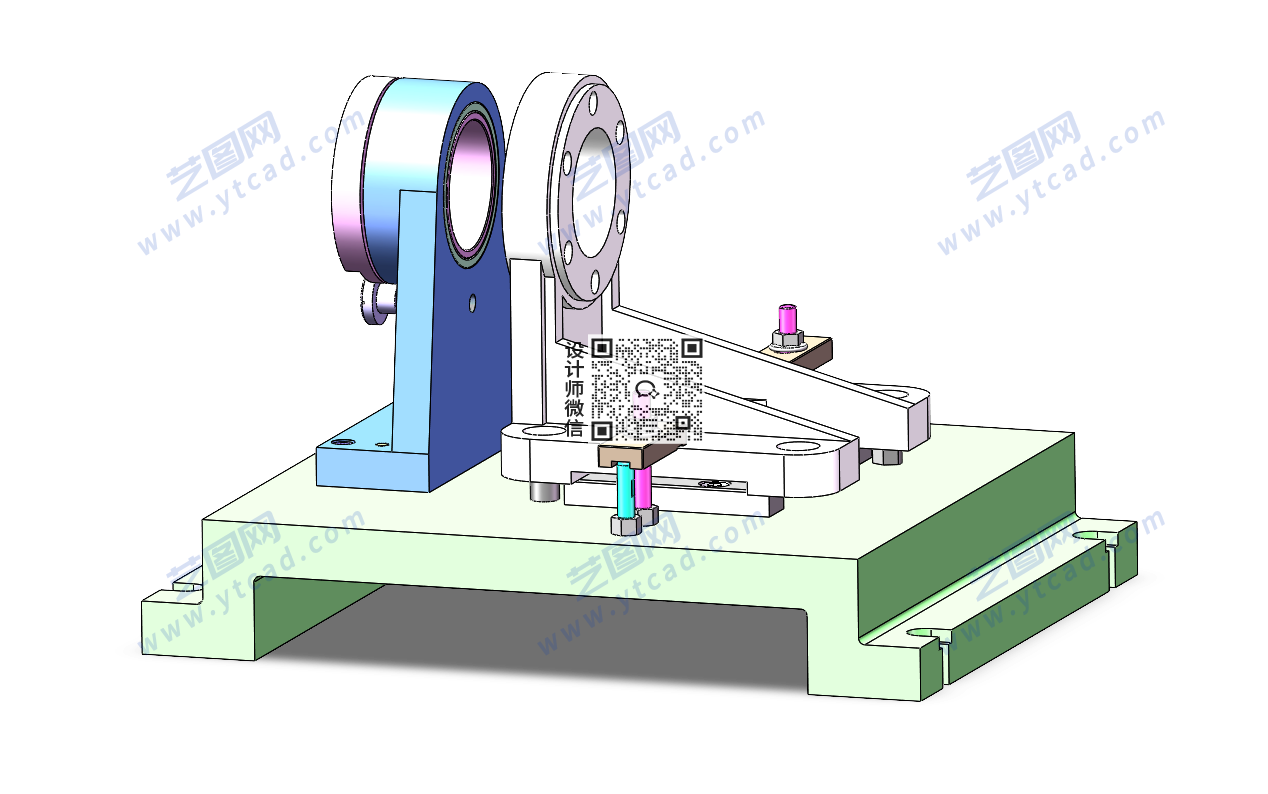

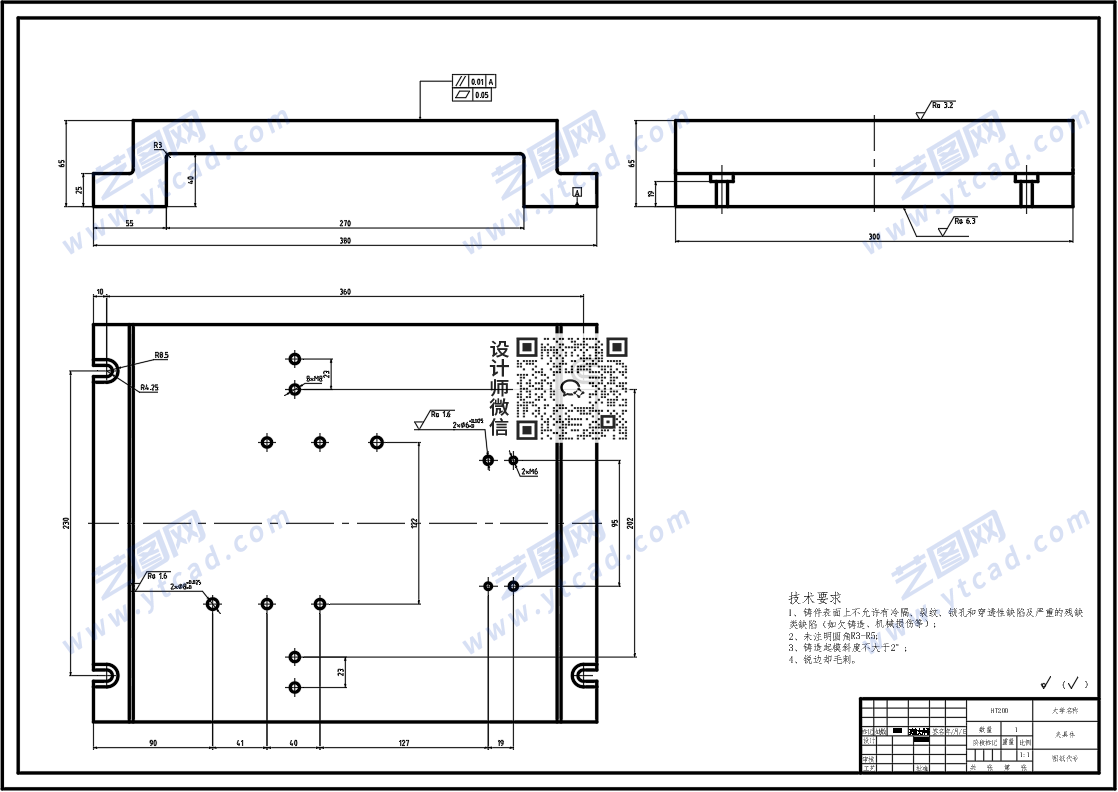

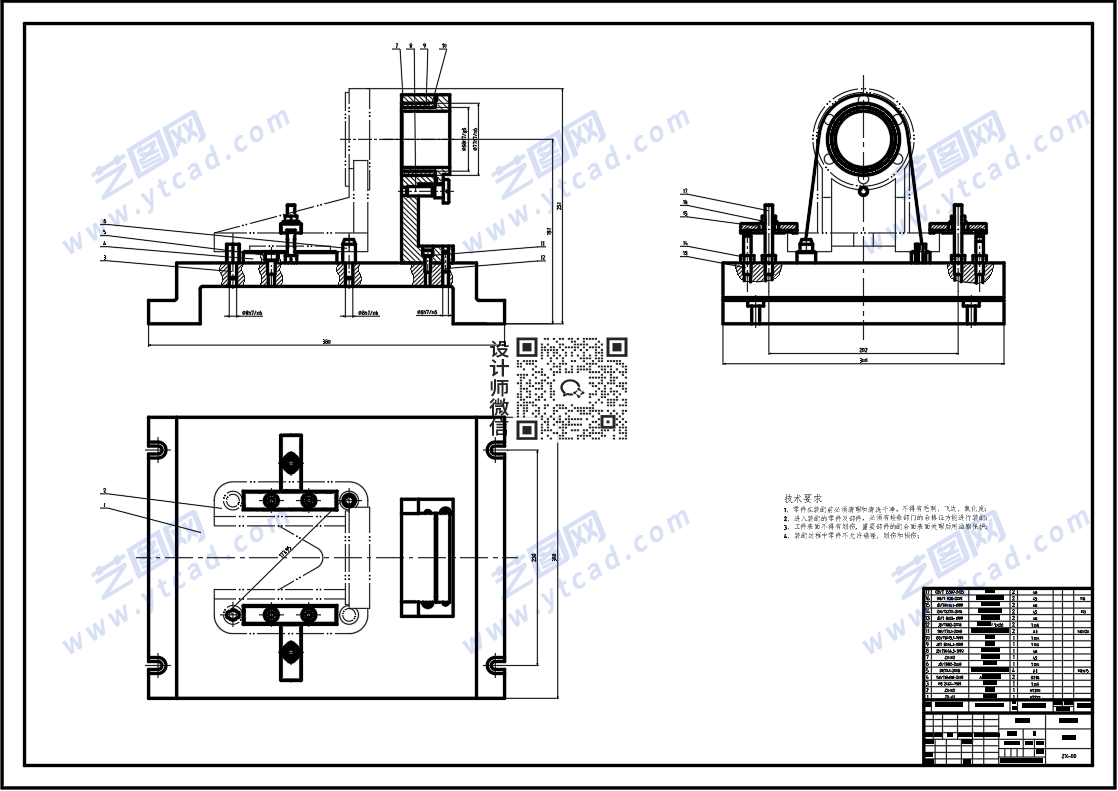

支架夹具solidworks24版三维装配模型 支架夹具CAD装配图 支架CAD零件图 支架CAD夹具体 支架设计说明书内容

本夹具用于支架Φ60mm孔的镗削加工，与普通钻孔工序相比，镗削加工更加注重孔径尺寸及孔轴线位置的控制，因此夹具定位时不仅要保证工件装夹牢固，还需要避免加工过程中因受力不均导致孔中心产生偏移。针对支架孔径较大的特点，夹具在加工孔周围设置稳定的支承区域，使镗削时的切削力能够通过定位和夹紧结构传递至夹具体，减少工件产生振动。孔的加工区域保持足够的刀杆通过空间，避免夹具结构干涉镗刀进给和退刀，同时便于加工过程中排出切屑。夹紧位置尽量避开孔口及孔的有效加工范围，使工件在受到径向切削力时仍能保持可靠定位。加工完成后，Φ60mm孔除检查孔径尺寸外，还应结合孔的圆度、孔轴线与相关基准之间的位置关系进行检测，从而保证支架与后续配合轴类零件装配时具有良好的同轴和配合效果。
