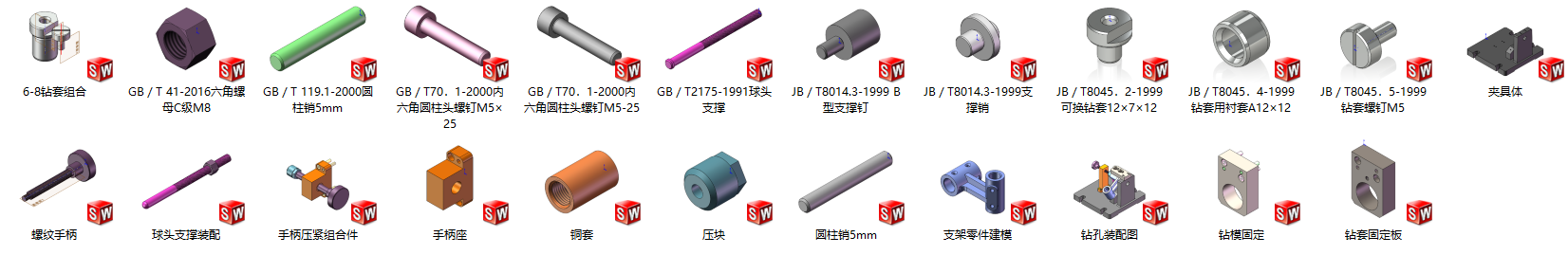

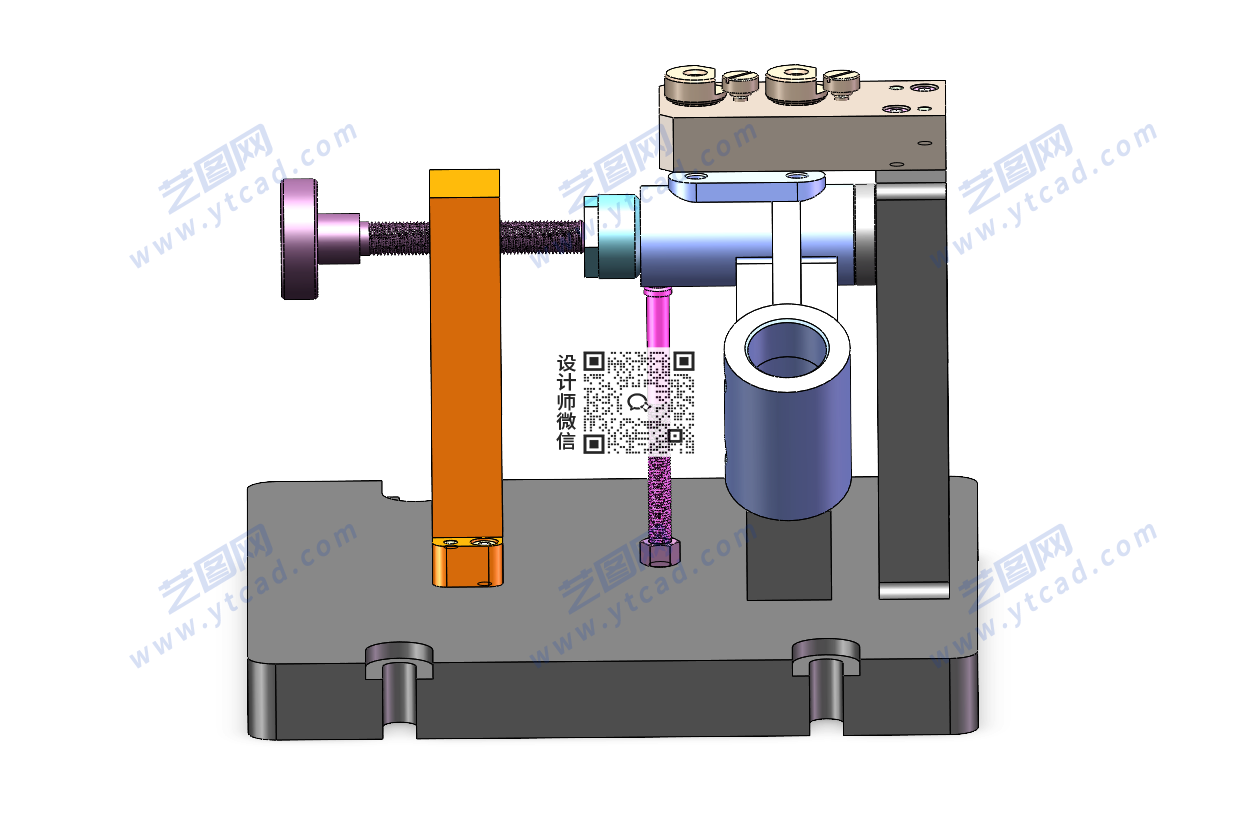

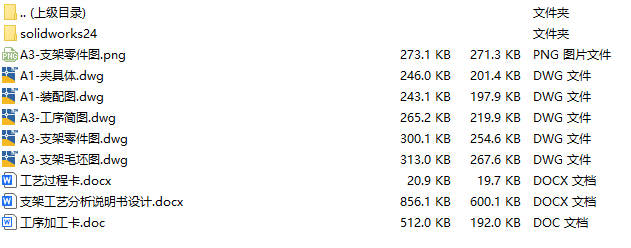

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 支架夹具solidworks24版三维装配模型

支架钻M8螺纹孔夹具采用固定式定位销、支撑钉进行组合定位，通过定位销建立工件定位基准，支撑钉提供稳定支承，并采用压块进行夹紧，保证钻孔及攻螺纹过程中工件定位可靠、夹紧稳定。夹具结构紧凑、操作方便，适用于支架类零件M8螺纹孔加工，可用于机械专业毕业设计、课程设计及夹具设计参考。

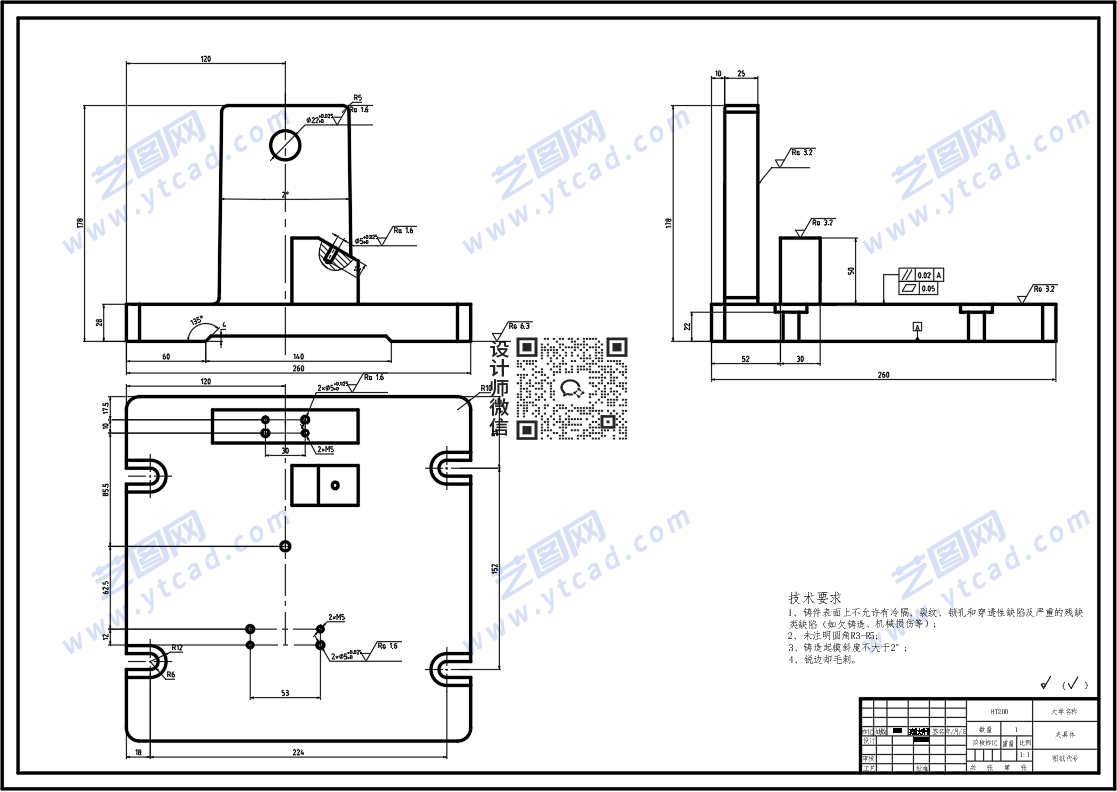

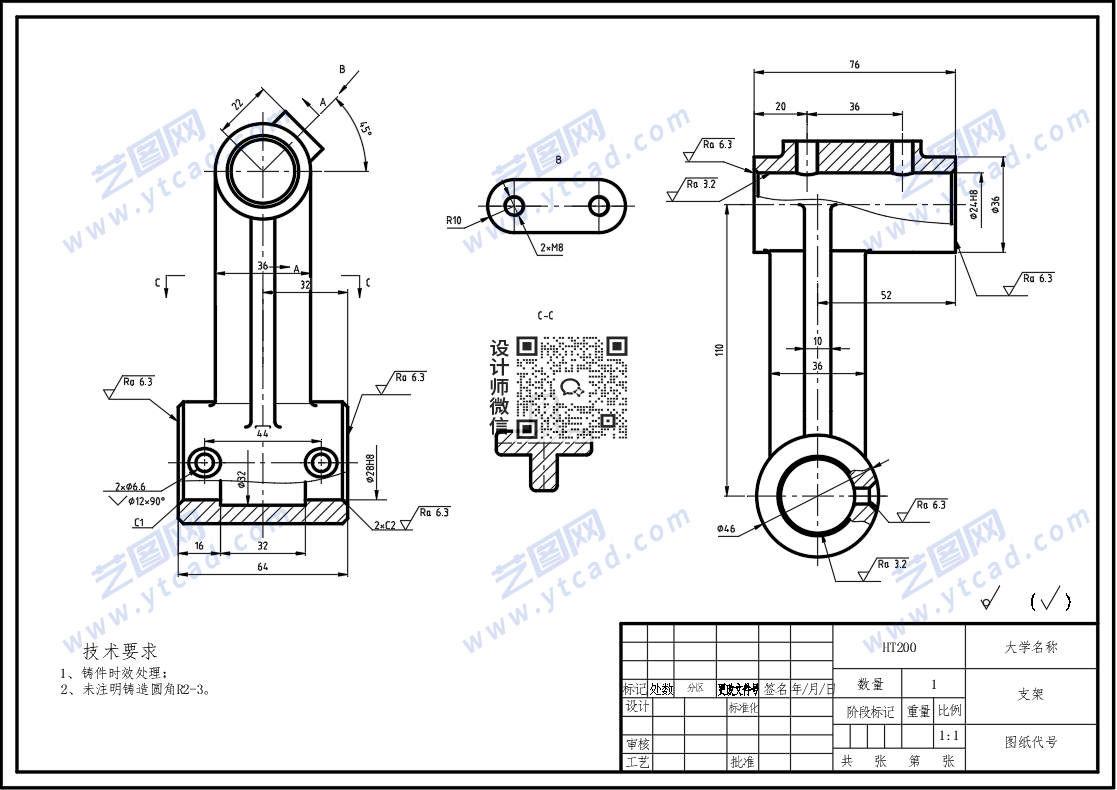

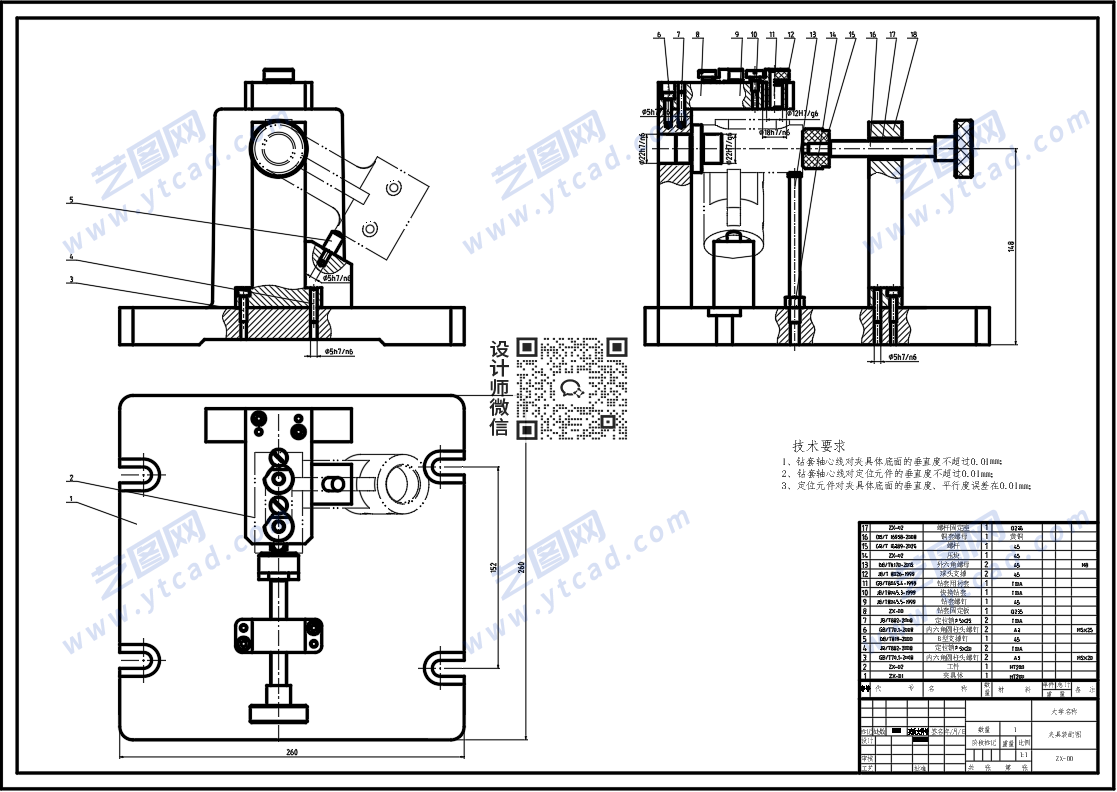

支架夹具CAD装配图 支架CAD零件图 支架CAD夹具体 支架设计说明书内容
