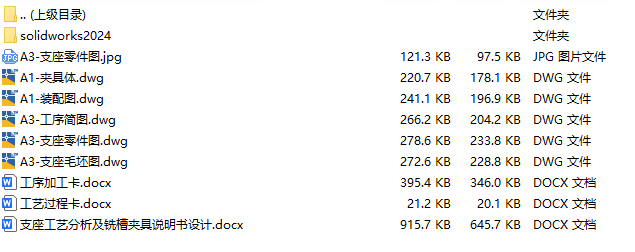

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图

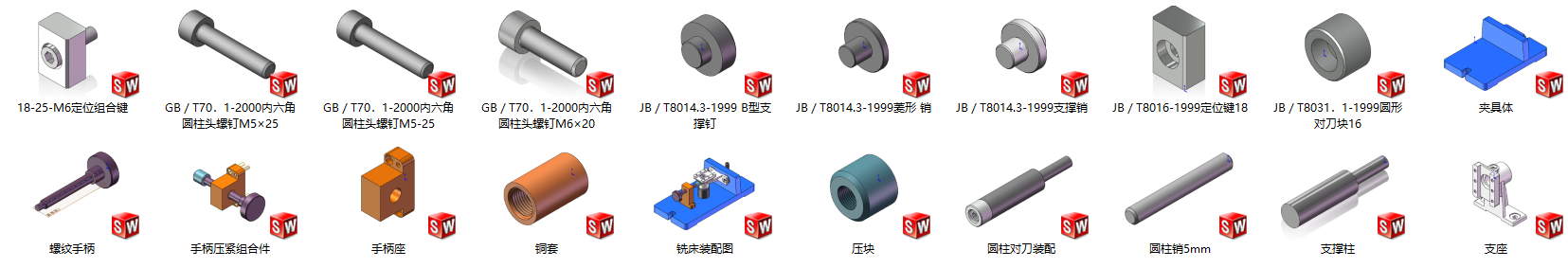

solidworks24版本模型源文件,可编辑,含参数
支座夹具solidworks24版三维装配模型
支座夹具CAD装配图
此次夹具课程设计的特点在于采用圆形对刀块其相对于直角对刀块具有更高的加工效果,圆形对刀块便于确定刀具与工件加工表面之间的相对位置,可提高对刀过程的便利性和加工稳定性,从而保证铣削加工的位置精度。
支座CAD零件图
支座CAD夹具体
支座CAD夹具体根据工件结构及加工工序进行整体设计,主要用于安装定位元件、夹紧机构和对刀元件,并为工件加工提供稳定的支承基础。
支座设计说明书内容
在工艺设计过程中,对各主要加工工序的定位基准、加工方法、切削用量及加工顺序进行合理选择,重点分析各工序之间的定位关系和加工精度要求。在此基础上,针对制动杠杆的铣削加工工序设计专用夹具,确定定位方案、自由度限制方式、手动螺纹夹紧机构及圆形对刀块等结构,使工件能够可靠定位和夹紧。
