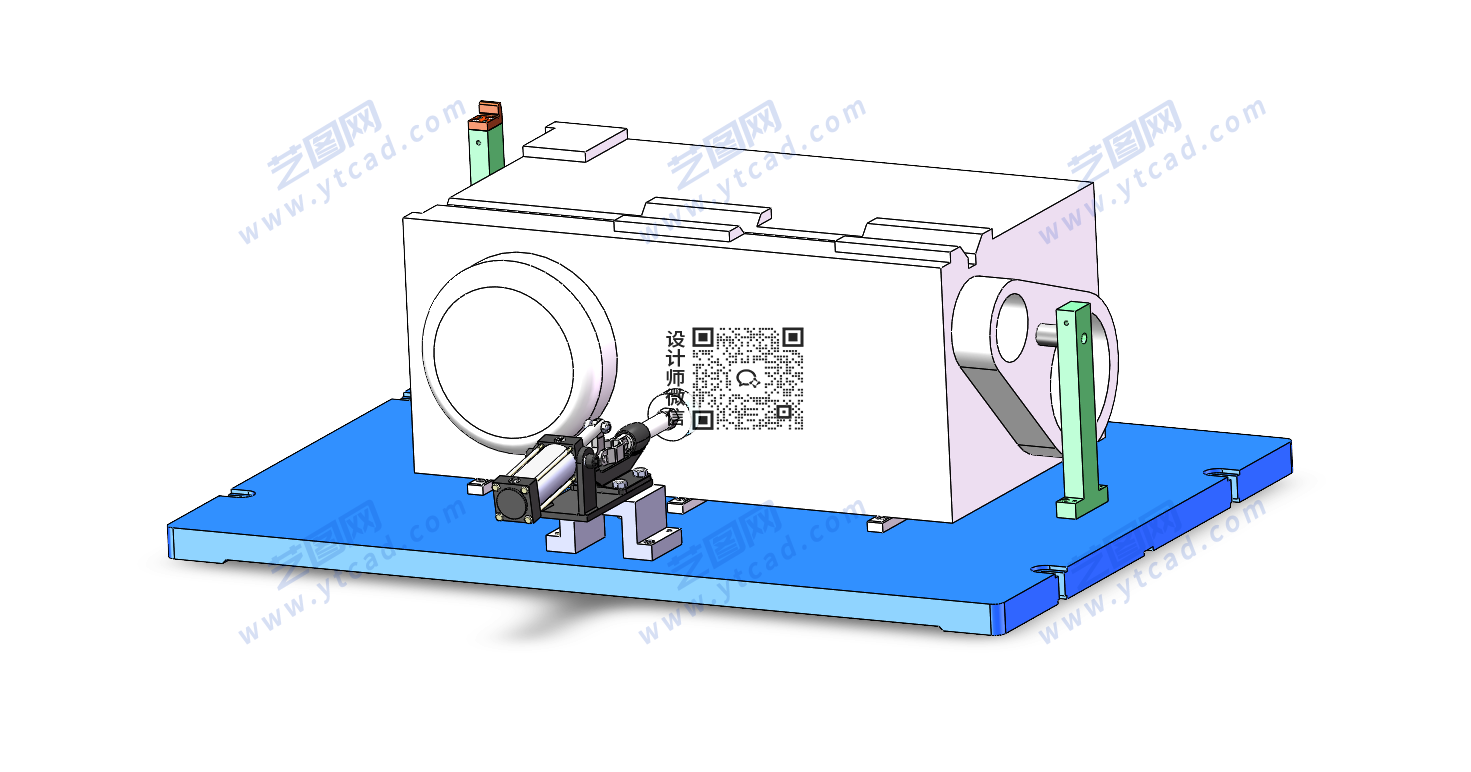

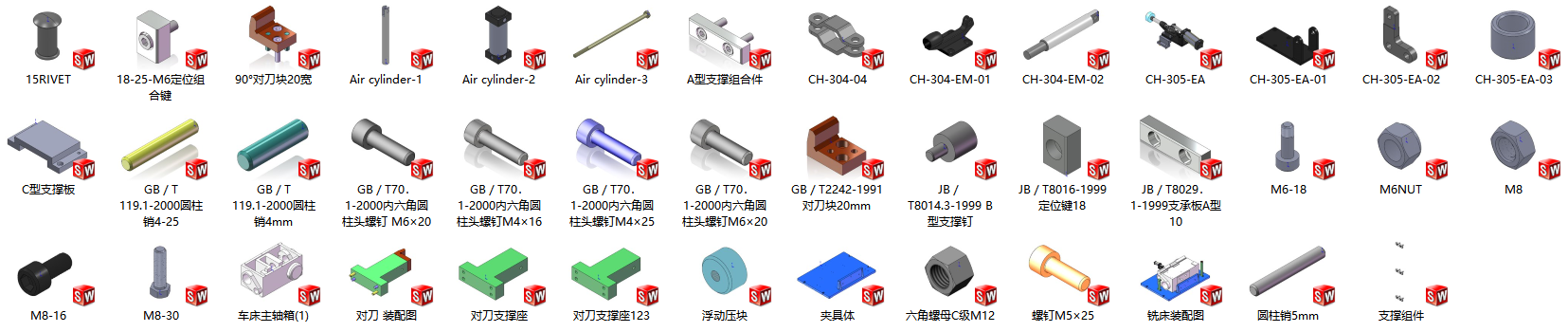

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 主轴箱夹具solidworks24版三维装配模型

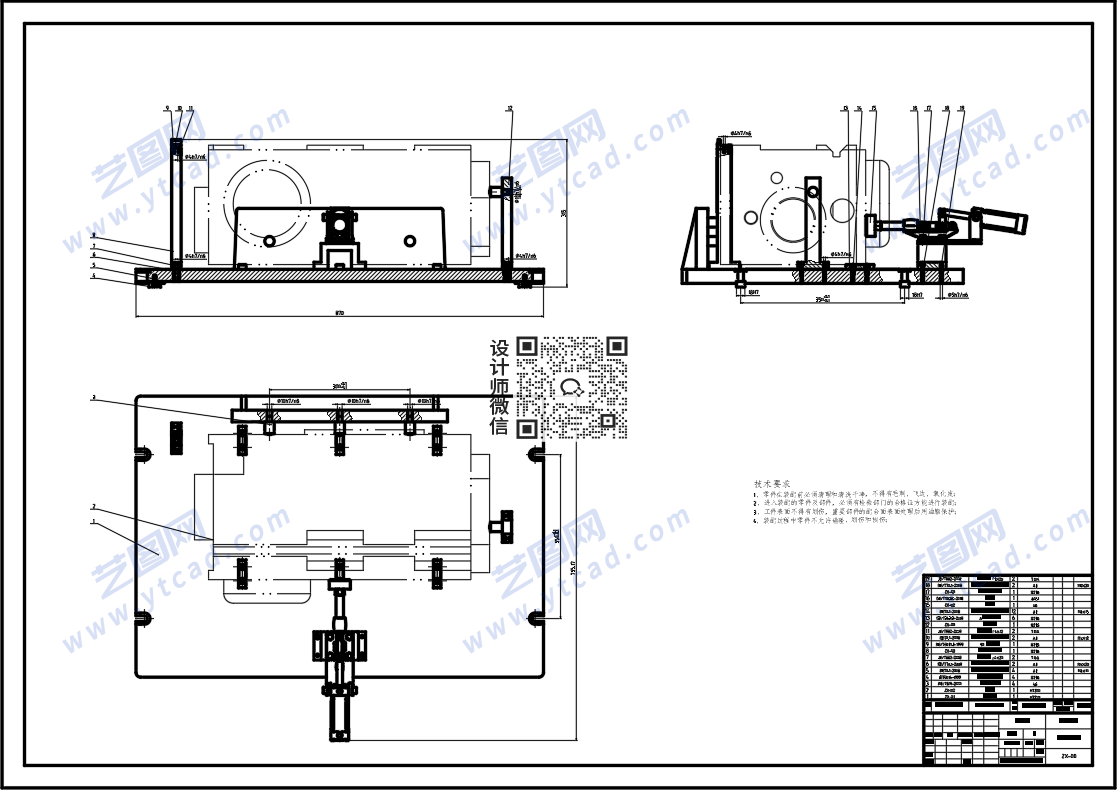

整体夹具工装主要采用A型号支撑板、支撑钉定位，夹紧采用连杆式气缸夹紧，通过气缸驱动连杆机构带动压紧元件动作，实现工件的快速夹紧与松开。该结构操作方便、夹紧效率较高，适用于需要频繁装卸工件的加工工序。主轴箱夹具CAD装配图

连杆式夹紧是本次设计的亮点，其能够完成机械式的固定定位，从而保证夹紧稳定，并利用连杆机构自身的机械锁紧作用保持夹紧状态。相比单纯依靠气缸持续输出压力的夹紧方式，该结构能够形成较为稳定的机械固定效果，在加工过程中不易因振动或气压波动造成工件松动，从而提高夹紧可靠性和加工稳定性。

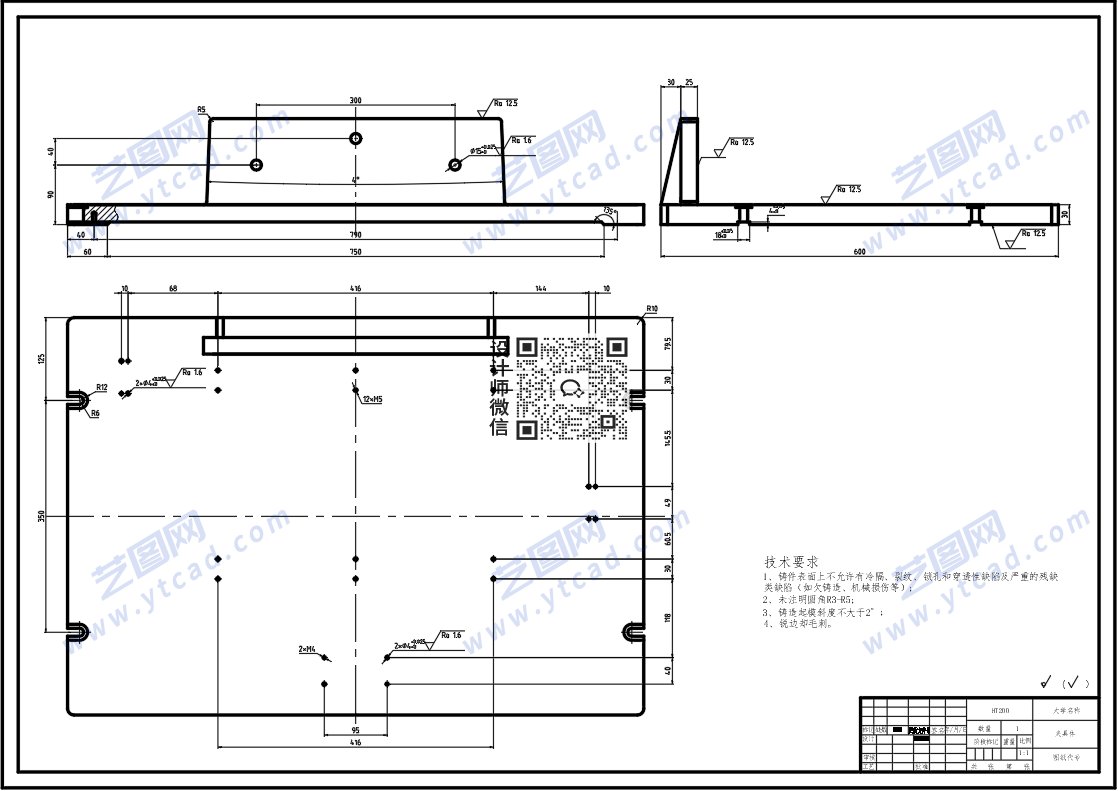

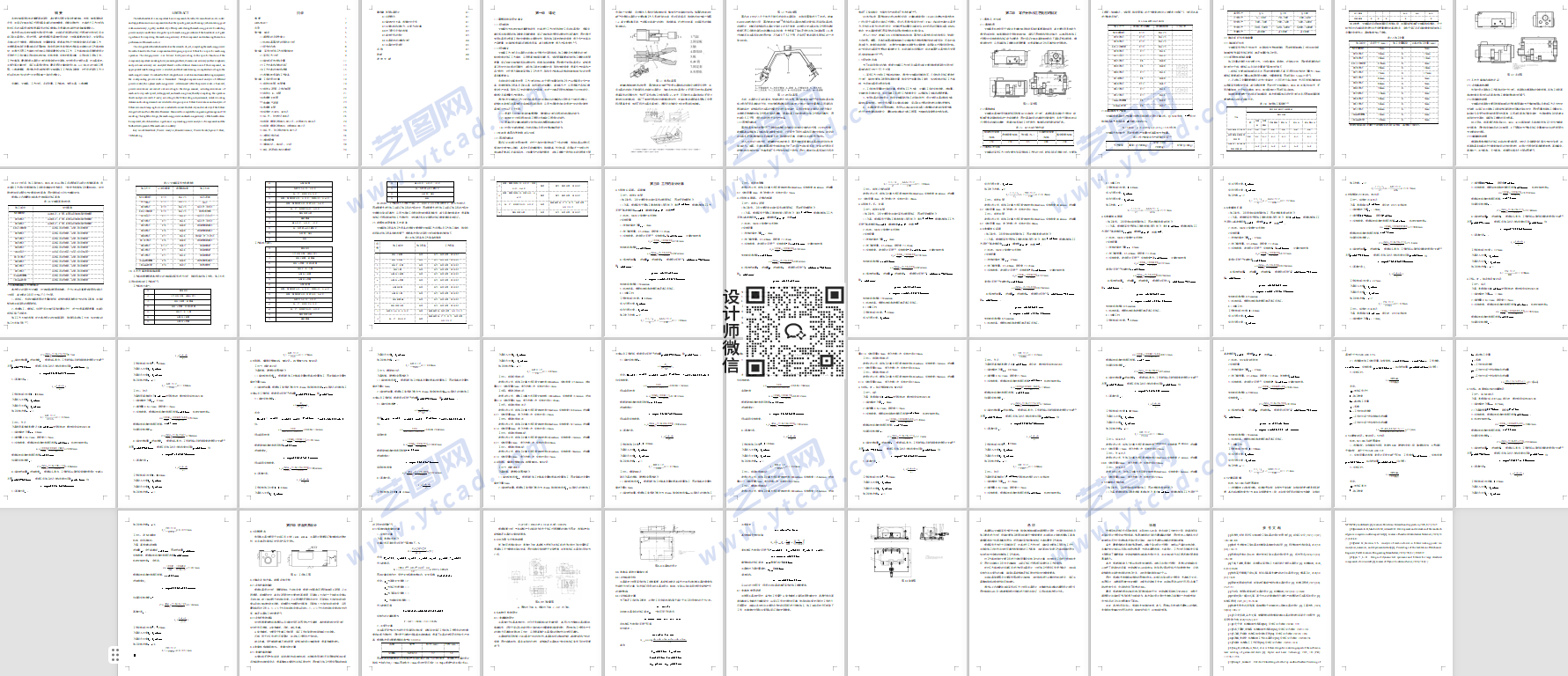

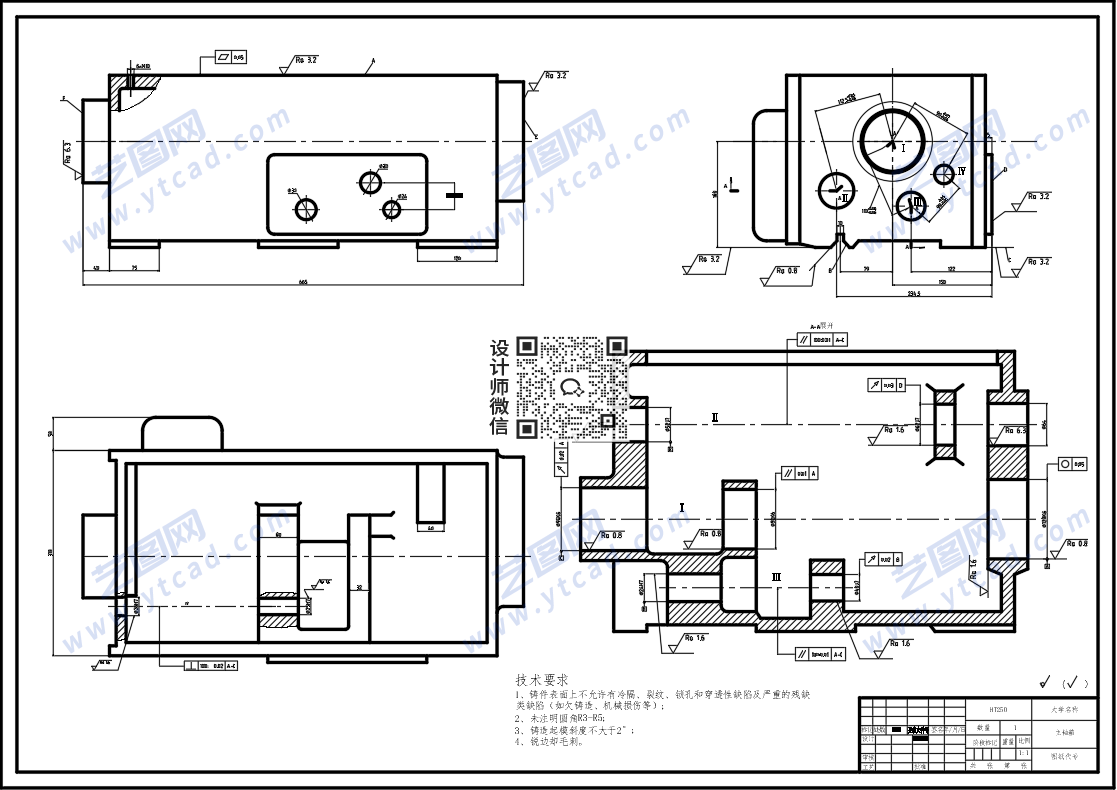

主轴箱CAD零件图 主轴箱CAD夹具体主轴箱设计说明书内容
