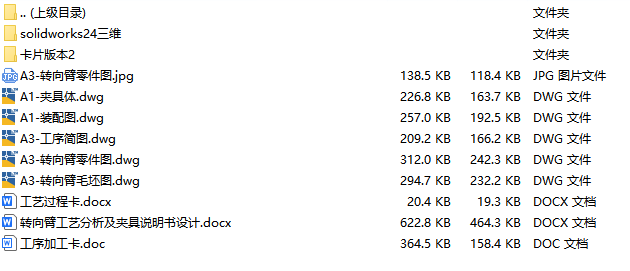

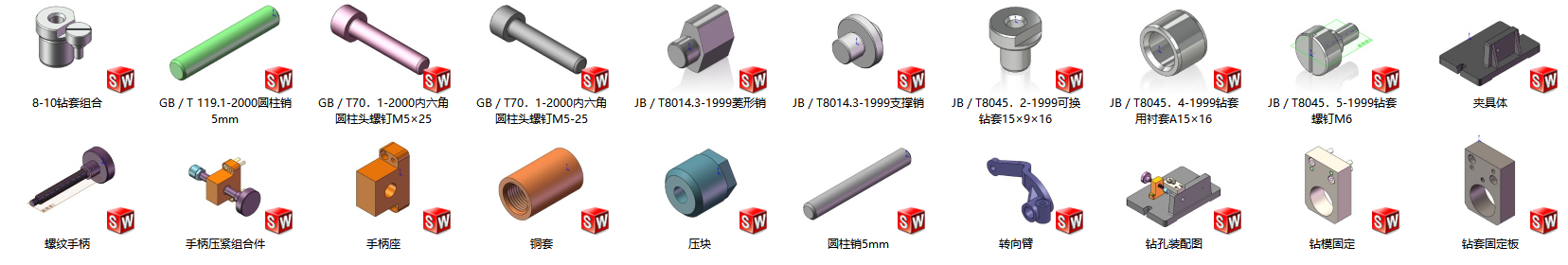

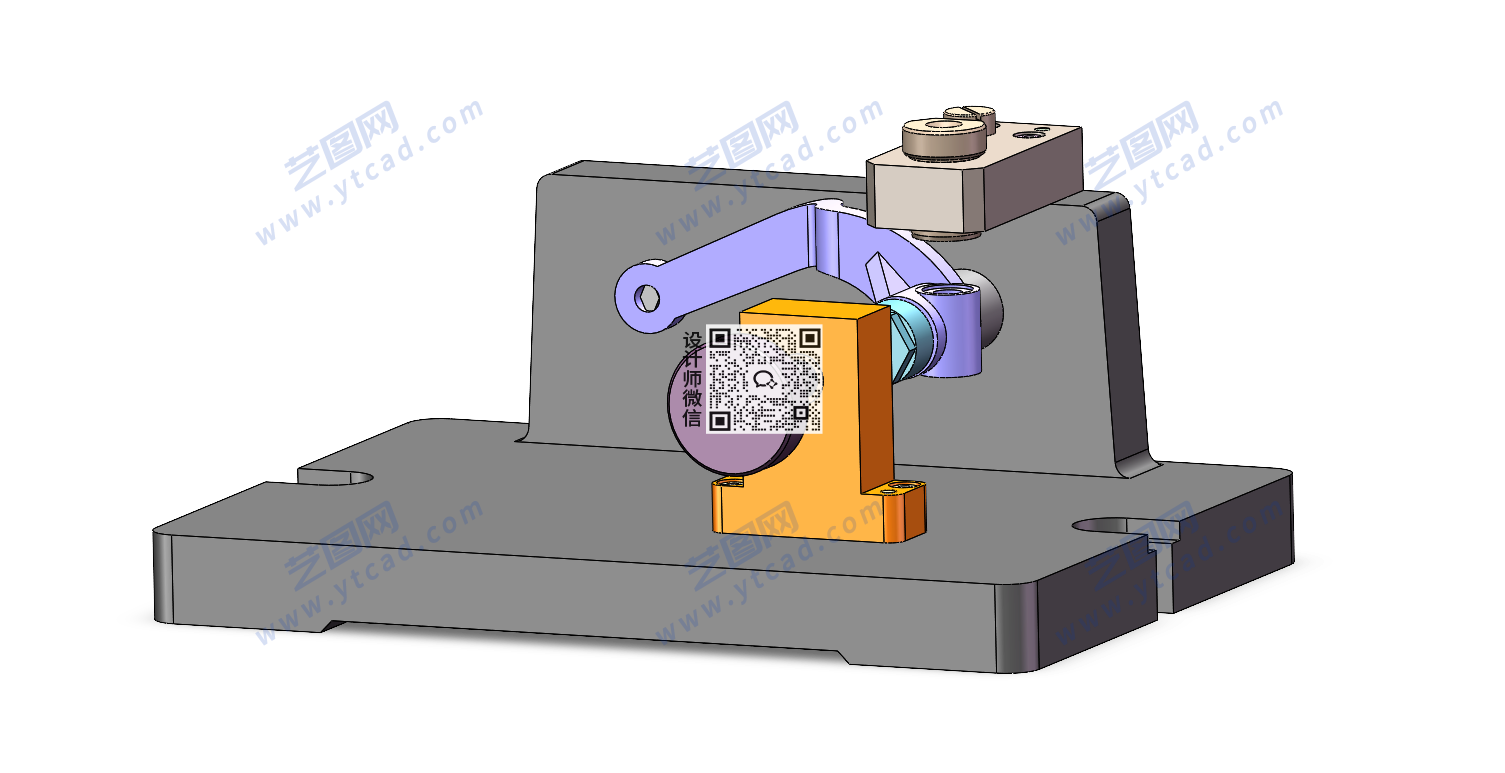

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 转向臂夹具solidworks24版三维装配模型

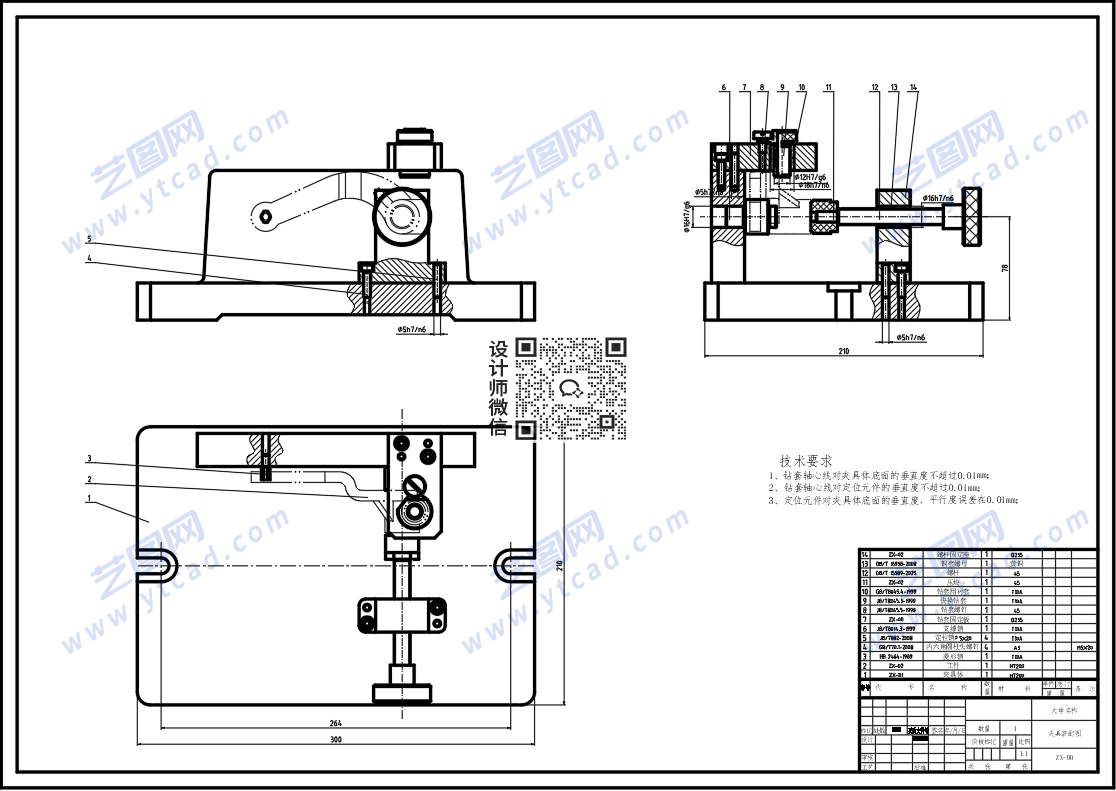

转向臂钻Φ9.3孔夹具采用固定定位销与菱形销构成定位结构，并通过移动压板对工件进行夹紧，使转向臂在钻孔加工过程中保持准确、稳定的位置。夹具结构兼顾定位精度与装卸便利性，可有效满足Φ9.3孔的钻削加工要求，适合作为机械制造专业课程设计及毕业设计的夹具参考案例。 转向臂夹具CAD装配图

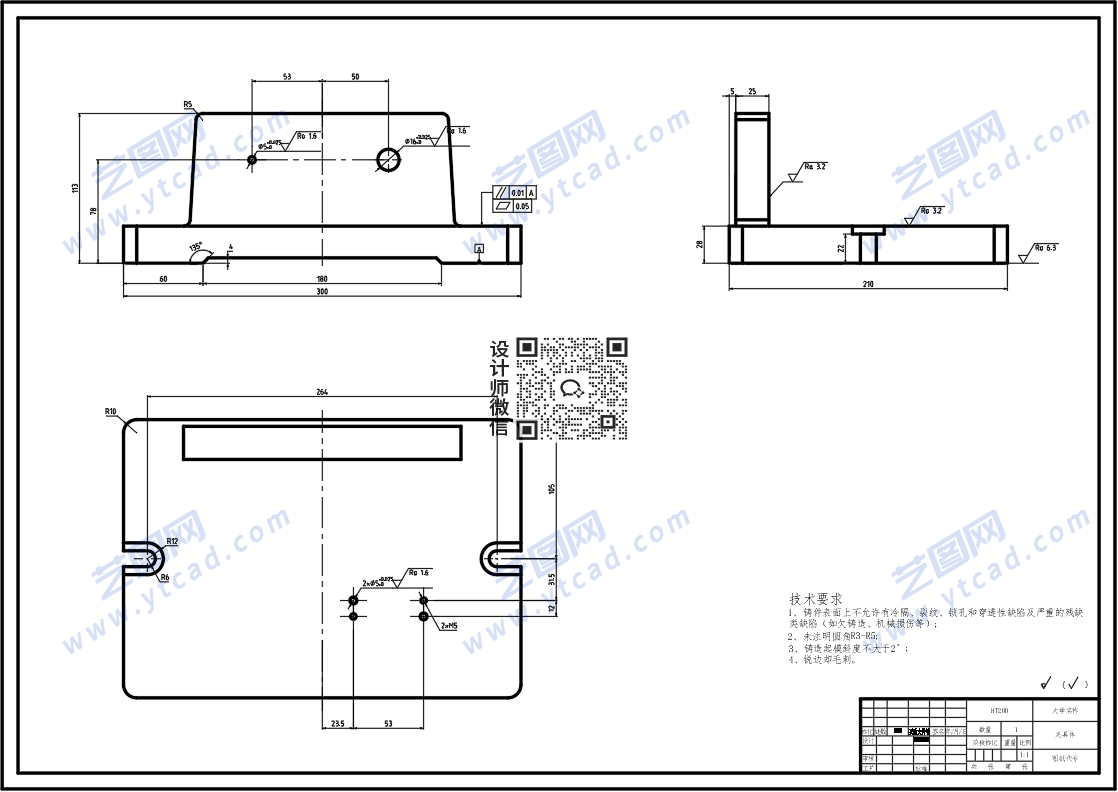

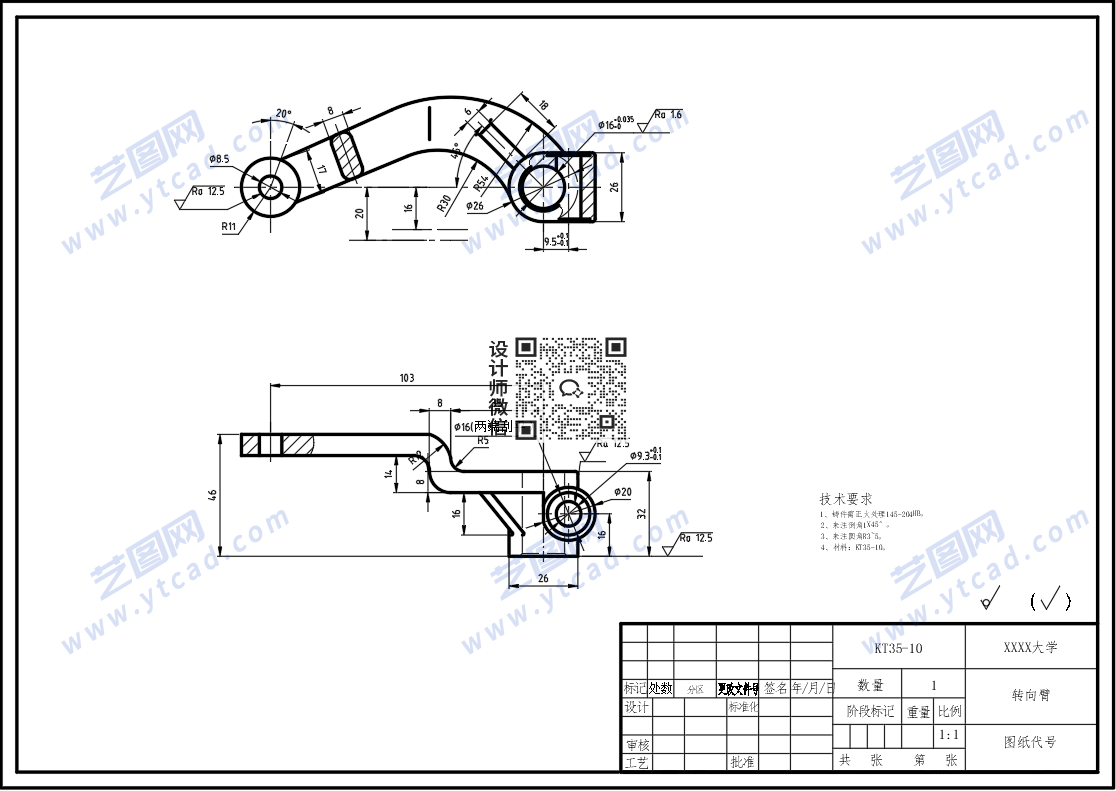

结构上采用的手动螺纹压紧，其手柄座内部设置有螺纹铜套，通过螺纹配合实现夹紧机构的移动和调节。操作手柄时，螺纹传动带动压紧元件对工件施加夹紧力，使工件稳定贴合定位基准。螺纹铜套具有良好的耐磨性和自润滑性能，可减少螺纹长期操作产生的磨损，同时便于后期维护和更换。转向臂CAD零件图 转向臂CAD夹具体 转向臂设计说明书内容
