手动泵压力检测装置结构设计含solidworks24三维模型+说明书｜C26303

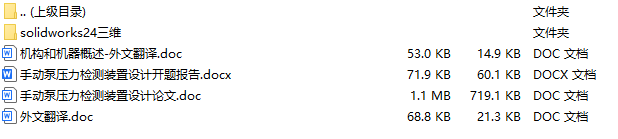

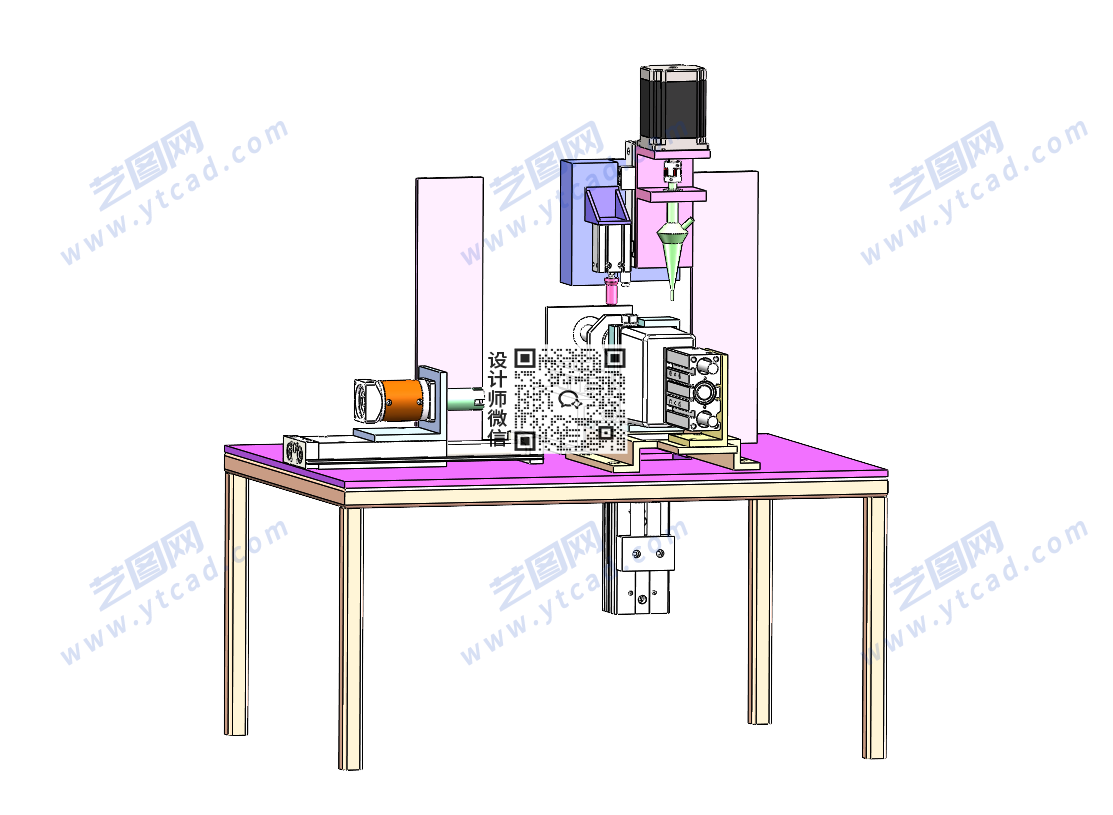

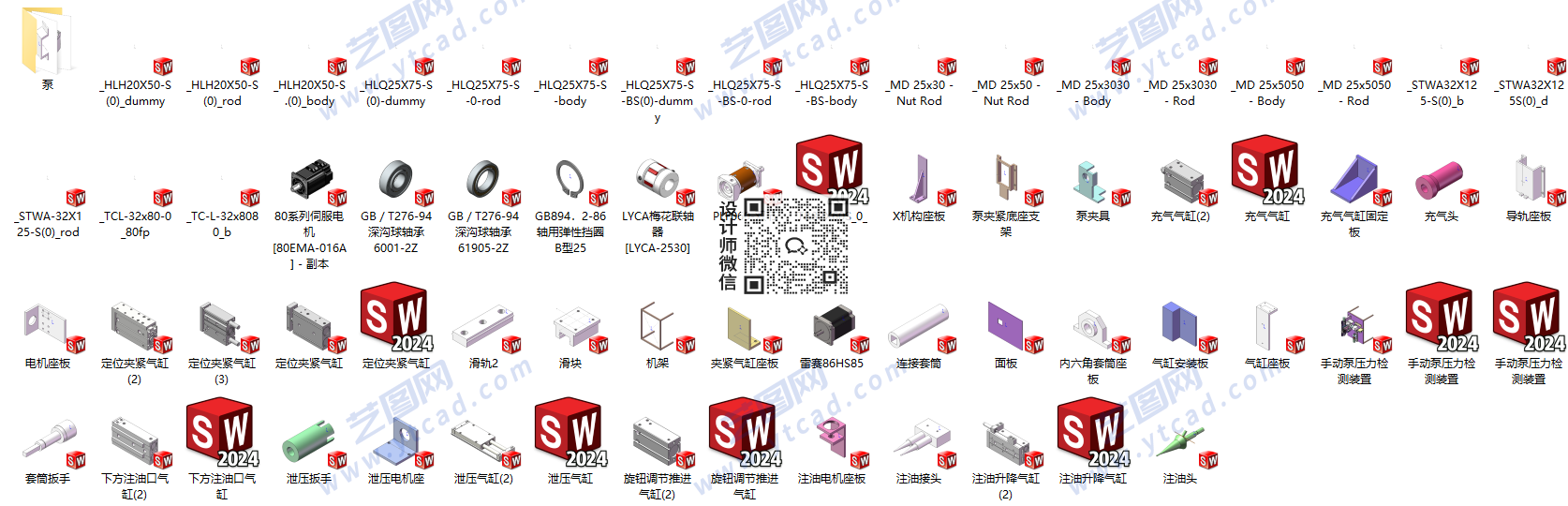

文件内容：solidworks24版三维模型、设计说明书 手动泵压力检测装置solidworks24版三维模型源文件，可编辑 手动泵压力检测装置solidworks24版三维装配图

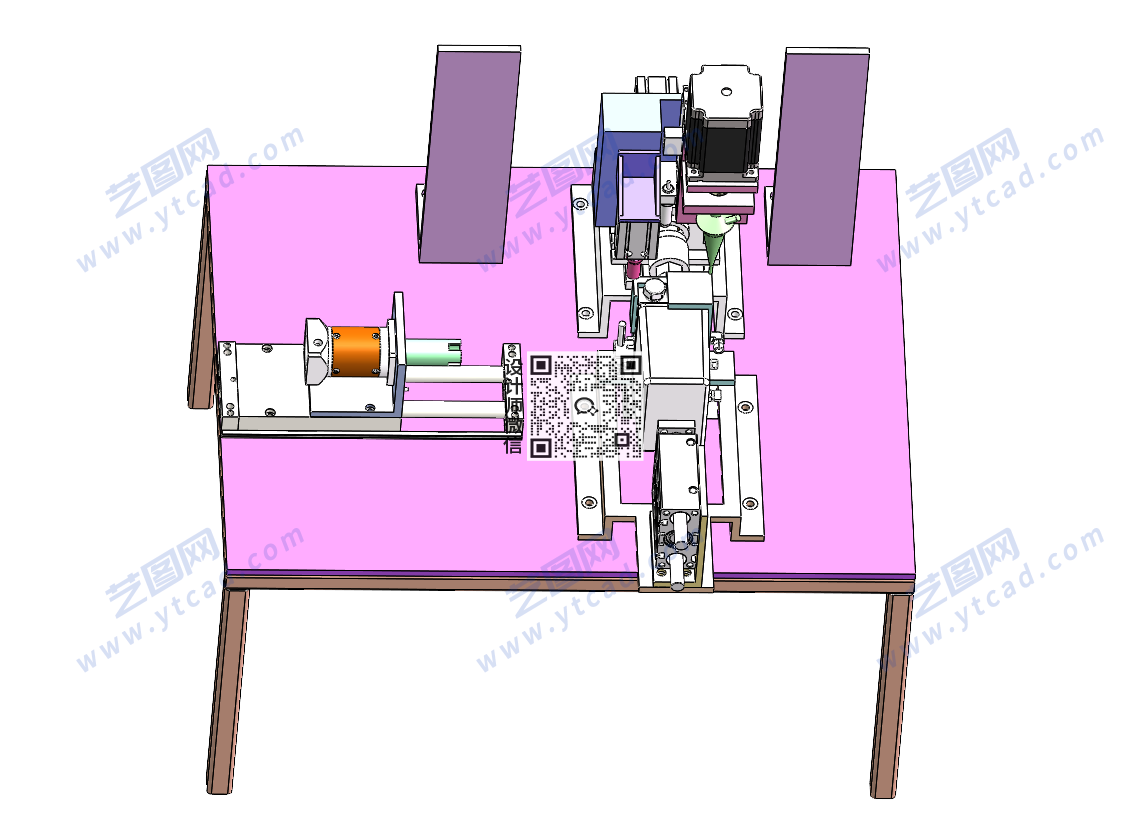

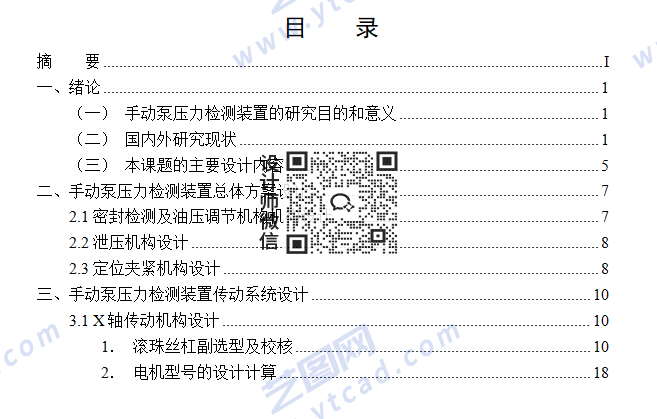

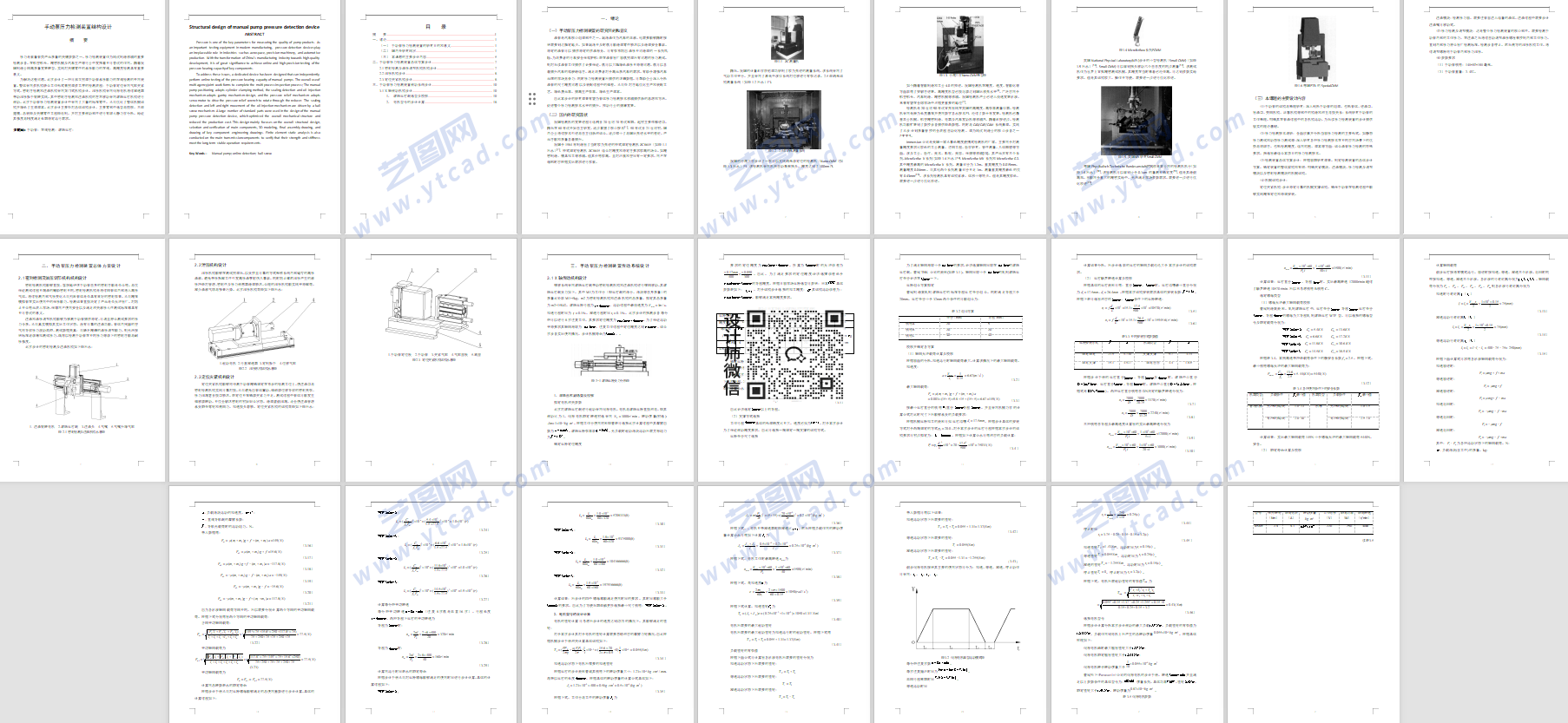

本设计针对手动泵压力检测需求，完成压力检测装置的整体结构设计，主要包括检测底座、定位夹紧机构、压力检测机构及连接组件等，通过合理的定位与夹紧结构实现手动泵的稳定安装和压力检测，可用于机械设计、检测工装设计、课程设计及毕业设计参考。 手动泵压力检测装置solidworks24版三维装配图 手动泵压力检测装置设计说明书目录 手动泵压力检测装置设计说明书内容

本次设计针对手动泵压力检测过程中的安装、加压和压力读取要求，对检测装置的整体结构进行设计。装置采用固定支架承载被测手动泵，并通过专用连接结构与泵体接口建立稳定的检测通路，使加压过程中管路连接位置不因操作产生松动。设计时将操作手柄运动区域与压力检测区域分开布置，为手柄往复操作留出足够空间，同时便于观察压力表或检测仪表的读数。夹持结构不宜单纯追求夹紧力，而应使泵体在加压时保持稳定，避免因受力晃动影响检测结果。整体结构还考虑被测泵快速安装和拆卸的要求，使一次检测完成后能够较快更换下一台产品，提高装置的使用效率。
