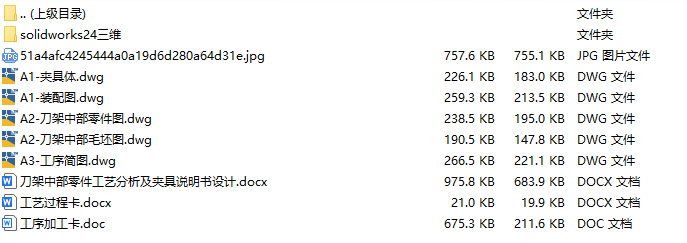

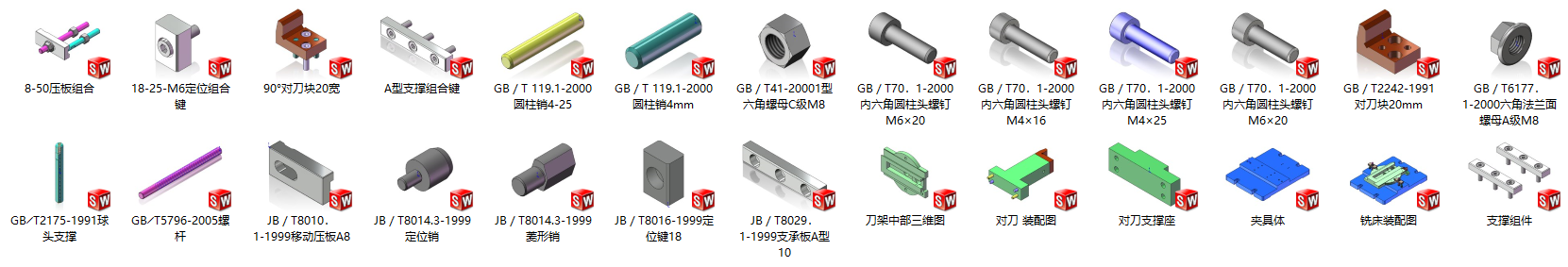

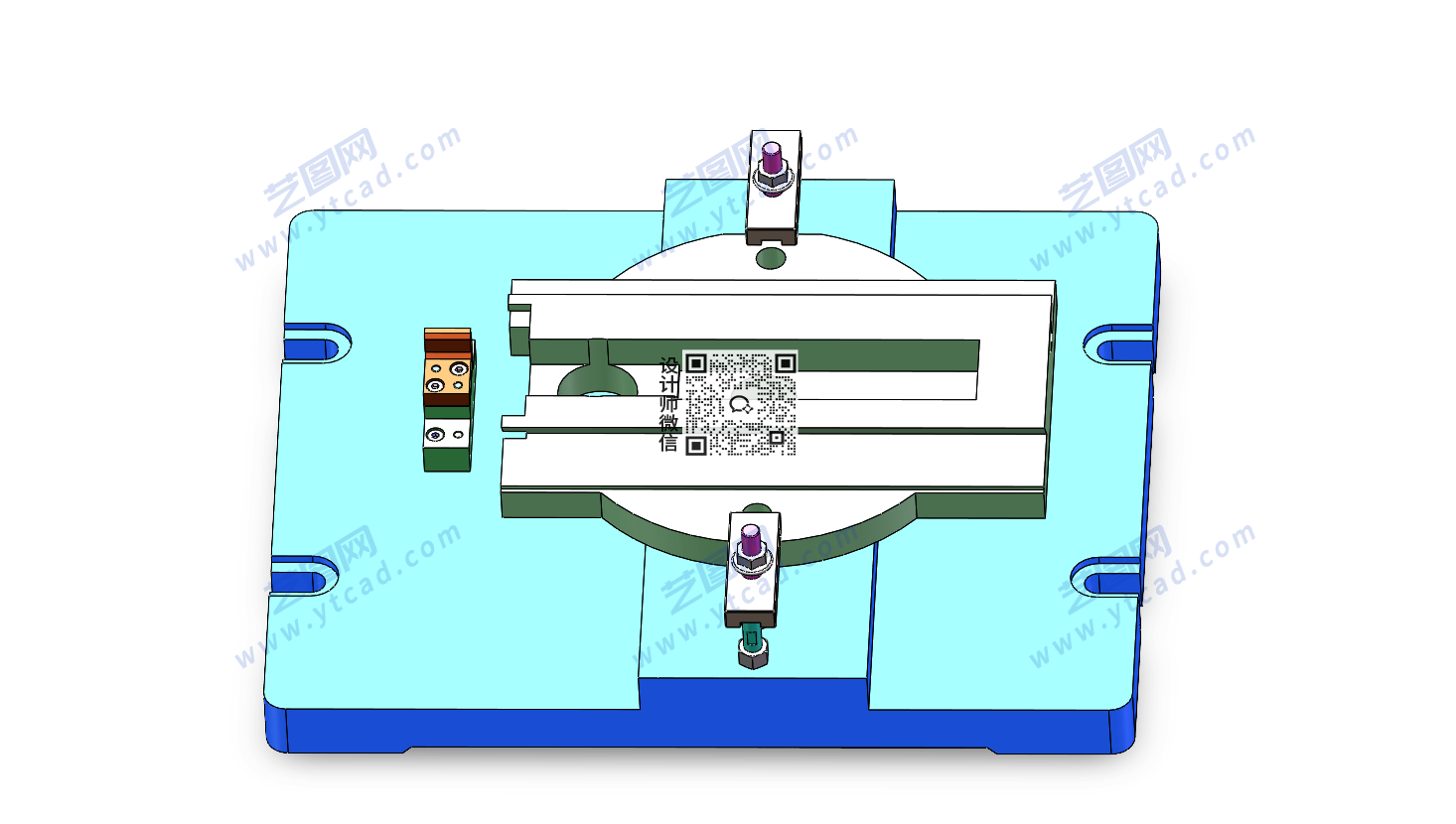

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 刀架中部夹具solidworks24版三维装配模型

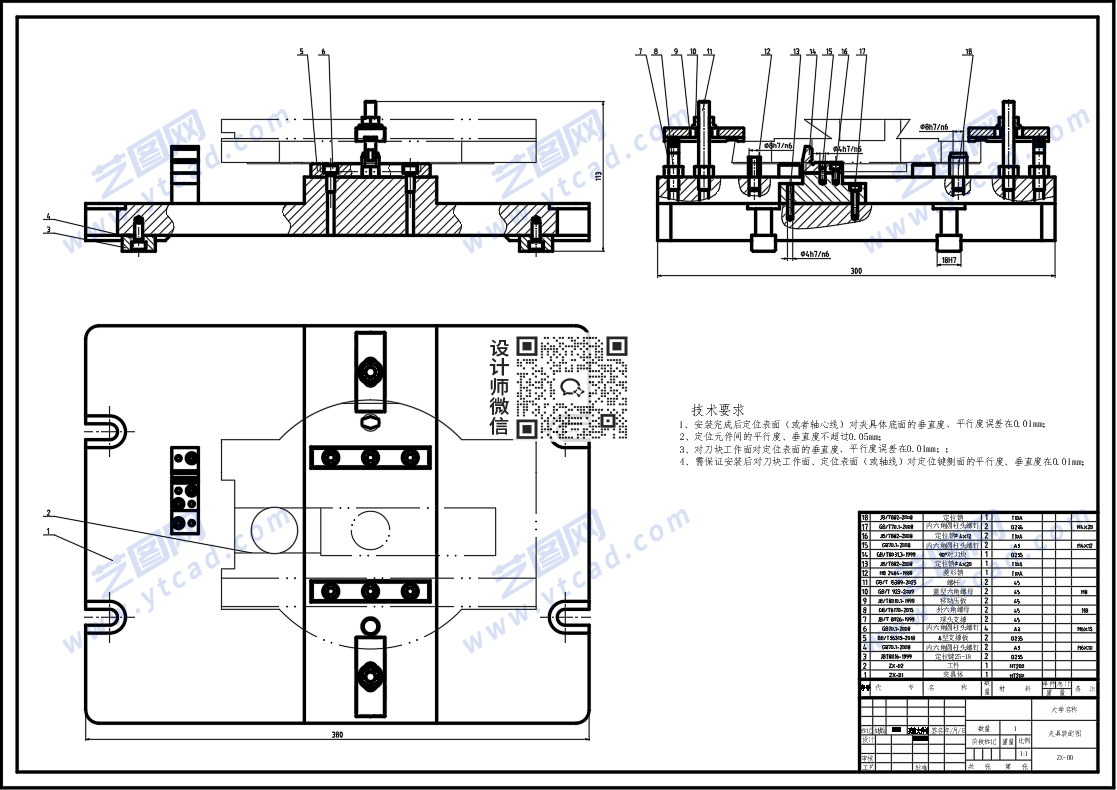

刀架中部铣右侧缺口面夹具采用固定式定位销与固定式菱形销组成定位结构，对工件进行准确定位，并通过移动压板实现可靠夹紧。夹具结构能够保证刀架在铣削缺口面时的位置稳定性，同时方便工件装卸和加工操作，适合作为机械制造专业夹具设计、机械课程设计及毕业设计的参考案例。 刀架中部夹具CAD装配图

装配设计围绕右侧缺口面的铣削要求进行布置，图中能够直观体现刀架中部与定位元件、支承元件及夹紧机构之间的配合关系，同时反映工件装夹后的加工方向和刀具运动空间

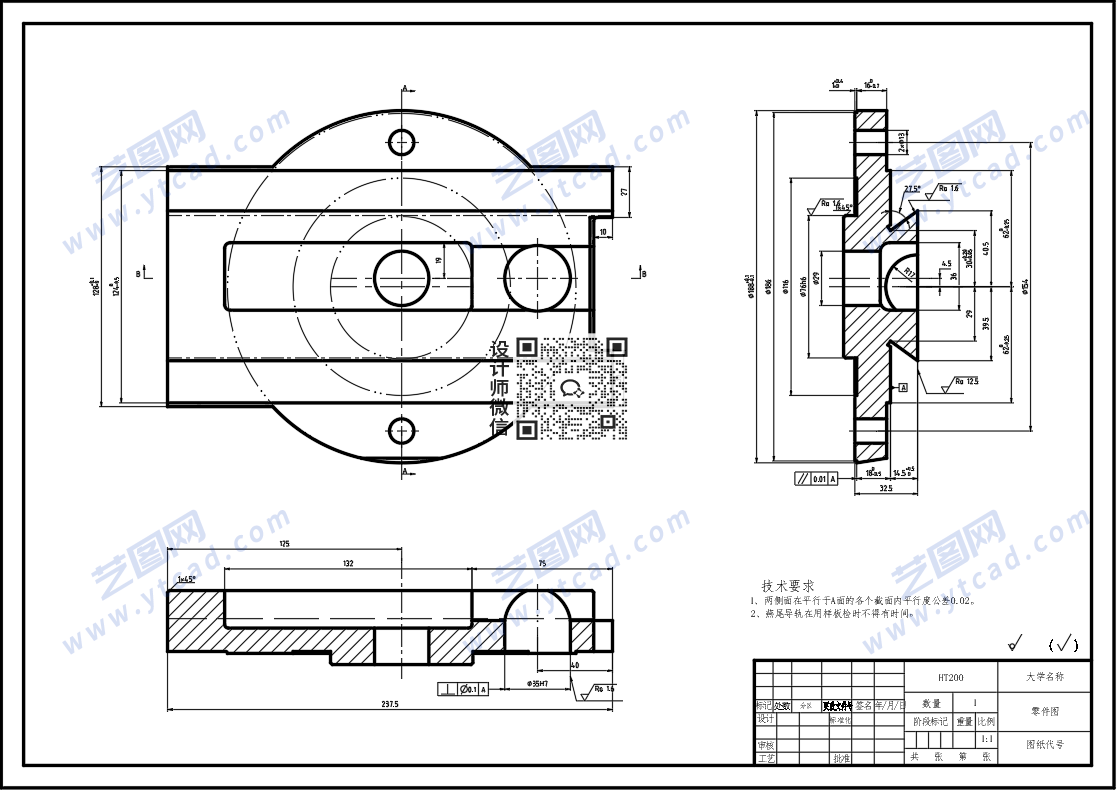

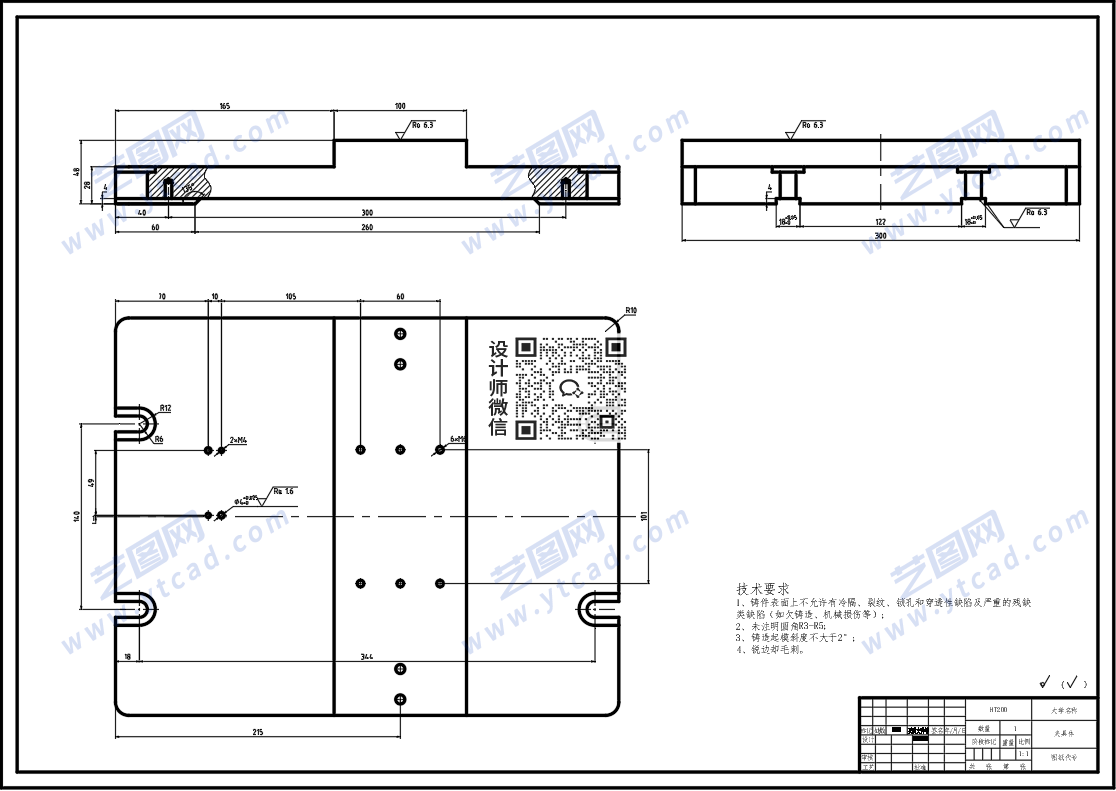

刀架中部CAD零件图 刀架中部CAD夹具体 机械加工工序卡

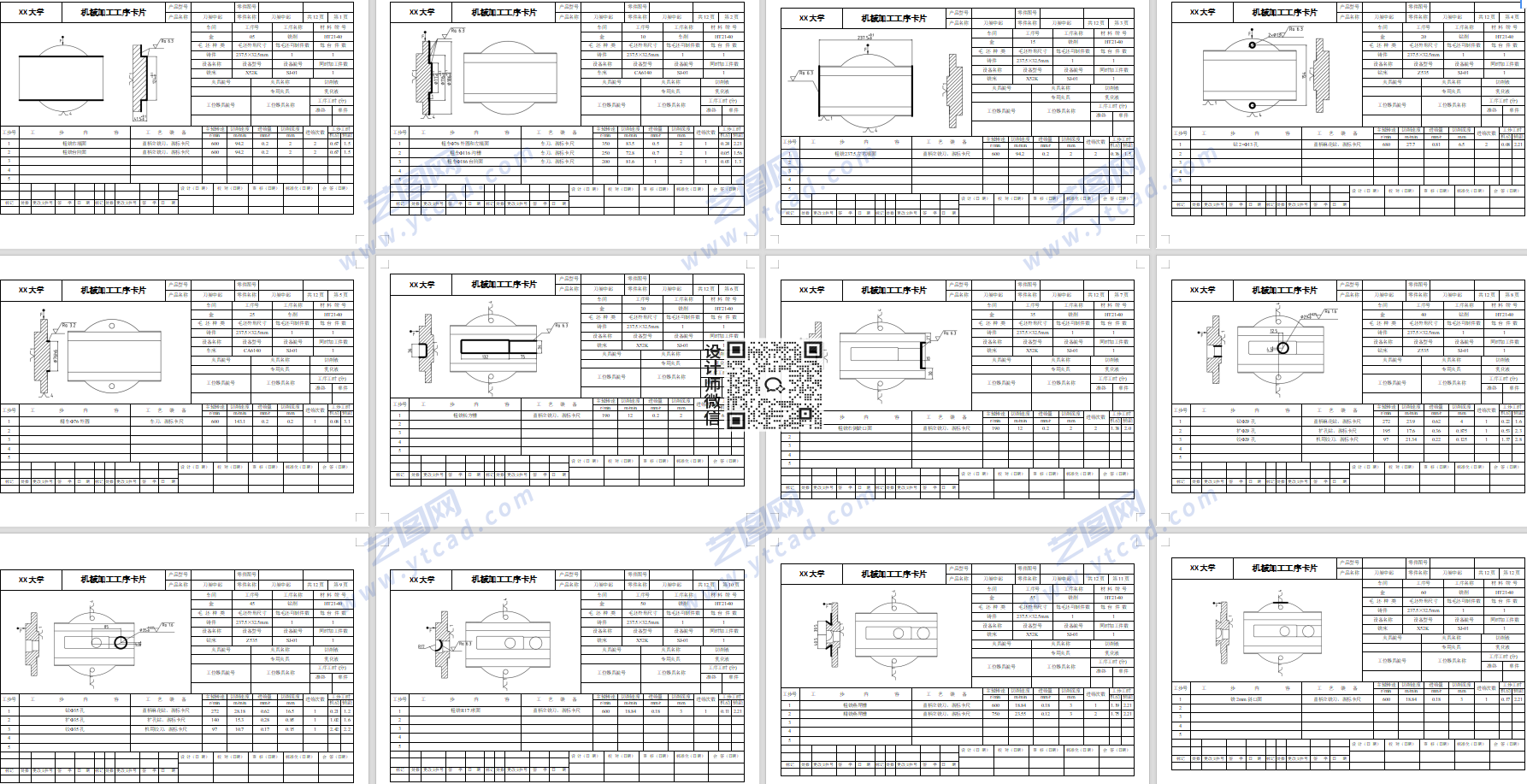

机械加工工序卡主要用于明确刀架中部右侧缺口面的加工内容、定位方式及工艺参数。工序见图中应清楚标明工件的定位基准、夹紧位置以及本工序需要加工的缺口面，并根据实际定位结构标注所限制的自由度，其中相应数字用于表示定位元件对工件自由度的限制，F表示夹紧力。由于本工序采用铣削加工，主轴转速、切削速度、进给量、铣削深度及进给次数等参数应结合刀架材料、缺口尺寸、刀具类型和机床条件，根据机械设计手册进行计算和选取

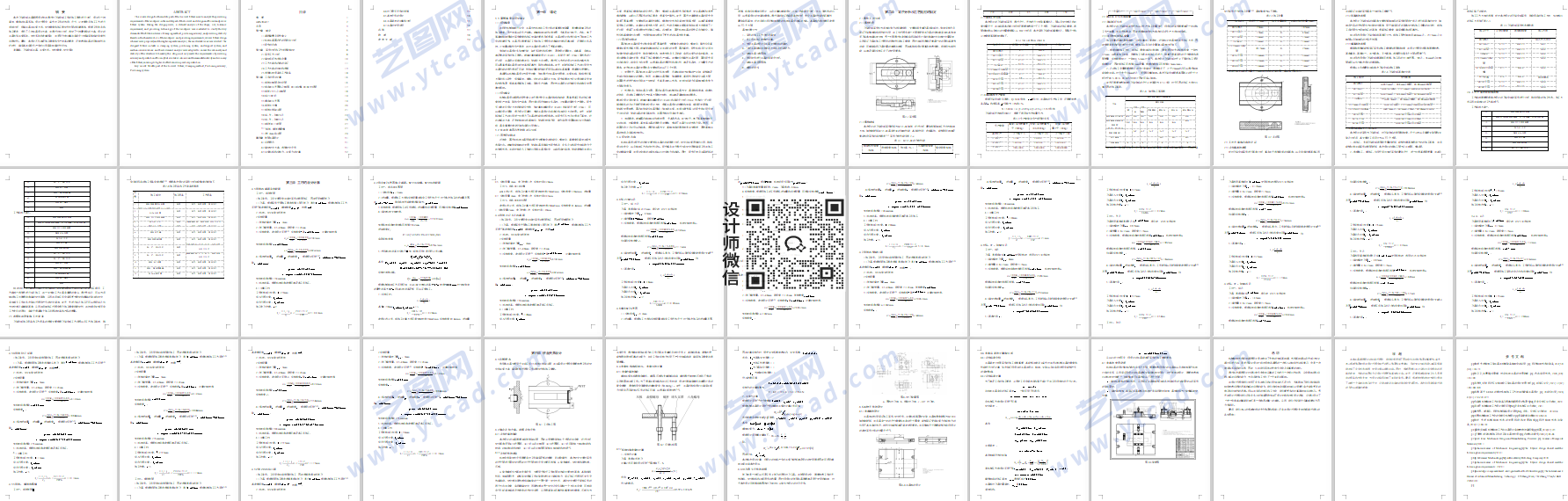

刀架中部设计说明书内容

本设计主要围绕刀架中部零件的机械加工工艺及专用夹具展开。首先根据零件图分析刀架中部的结构特点、主要加工表面及各尺寸之间的相互关系，结合零件的使用要求确定合理的毛坯形式和加工基准。在工艺设计过程中，对主要加工表面的加工顺序、定位基准、加工方法及切削参数进行分析，重点考虑中部结构对刀具进入、加工空间以及装夹稳定性的影响
