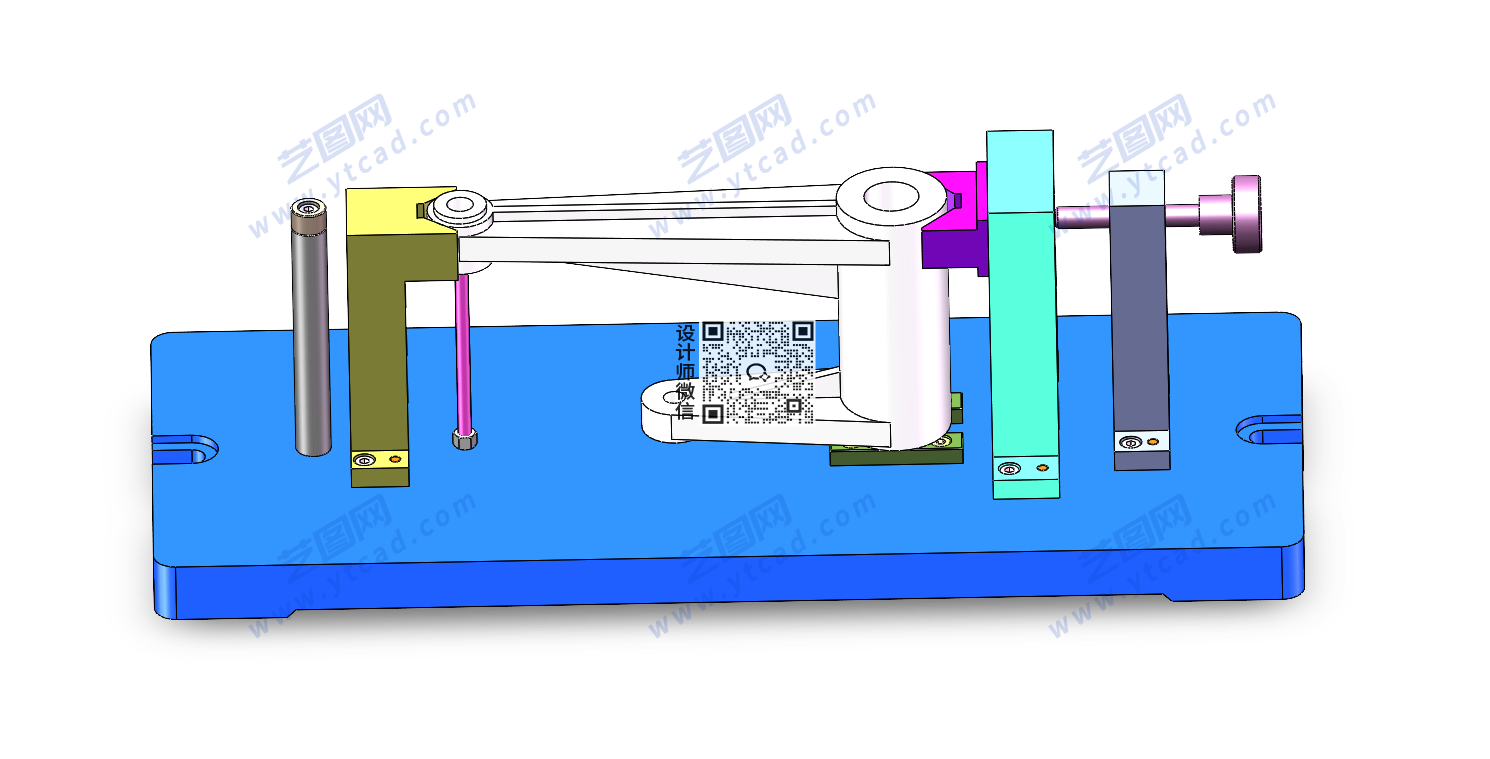

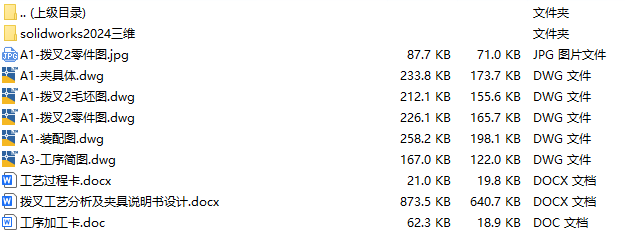

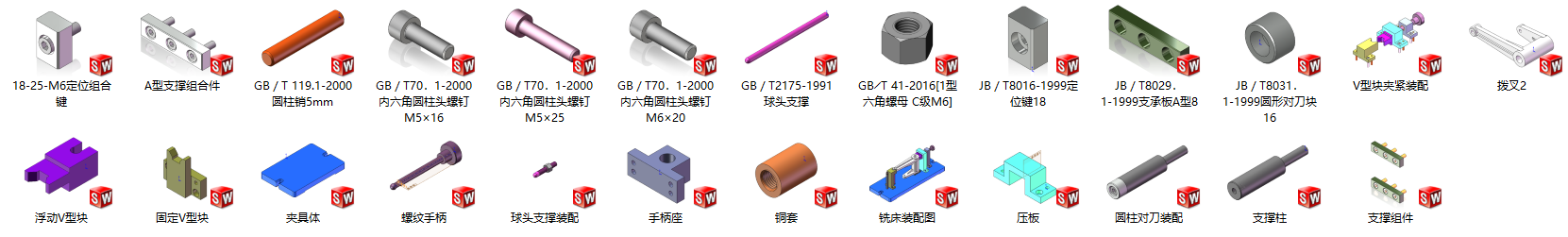

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 拨叉夹具solidworks24版三维装配模型

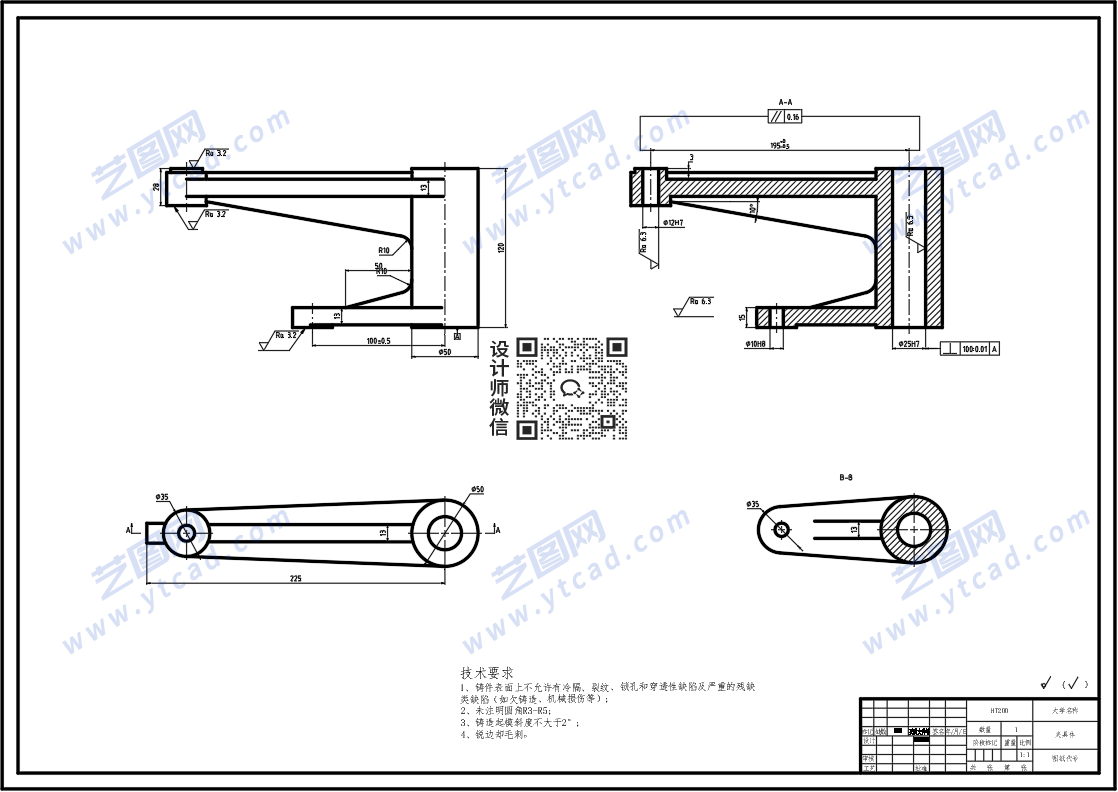

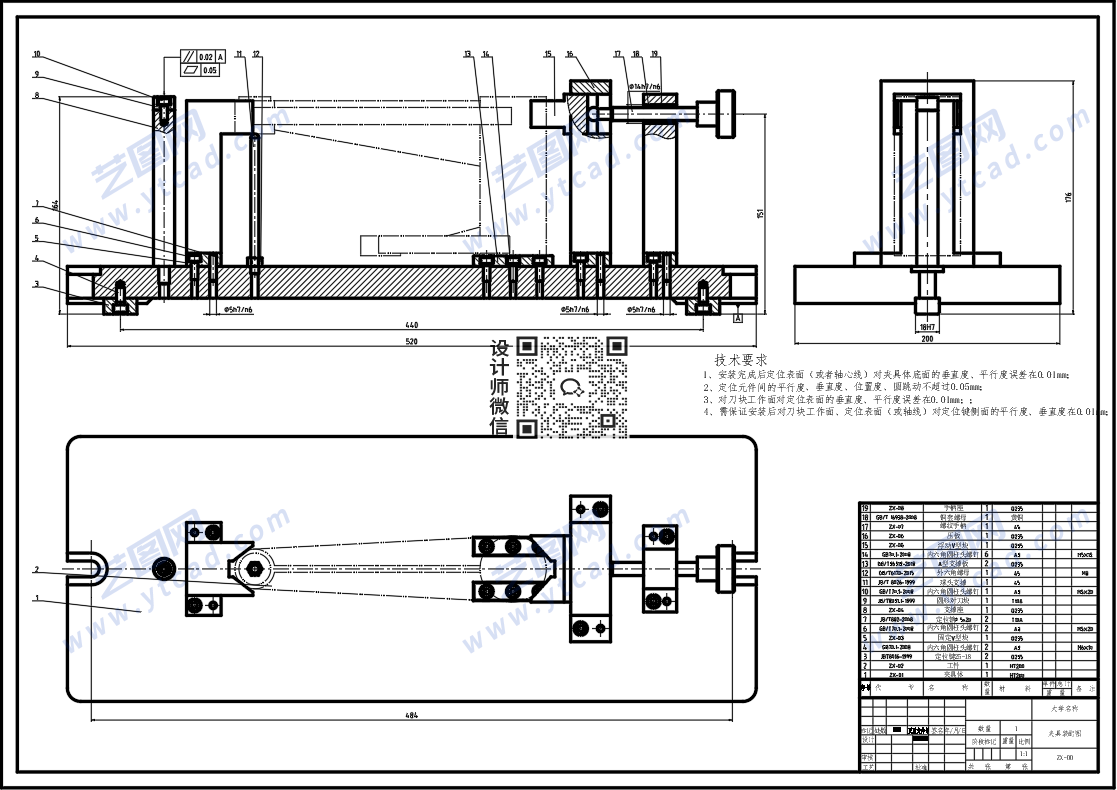

拨叉铣上端面夹具主要用于拨叉零件上端面的铣削加工，通过合理设置定位支撑与夹紧机构保证工件加工过程中的定位精度和装夹稳定性。夹具结构主要包括夹具体、定位元件、支撑元件和手动夹紧机构，便于工件装卸及铣削加工，可作为机械制造专业夹具设计、机械课程设计及毕业设计的参考案例。 拨叉夹具CAD装配图 拨叉CAD零件图

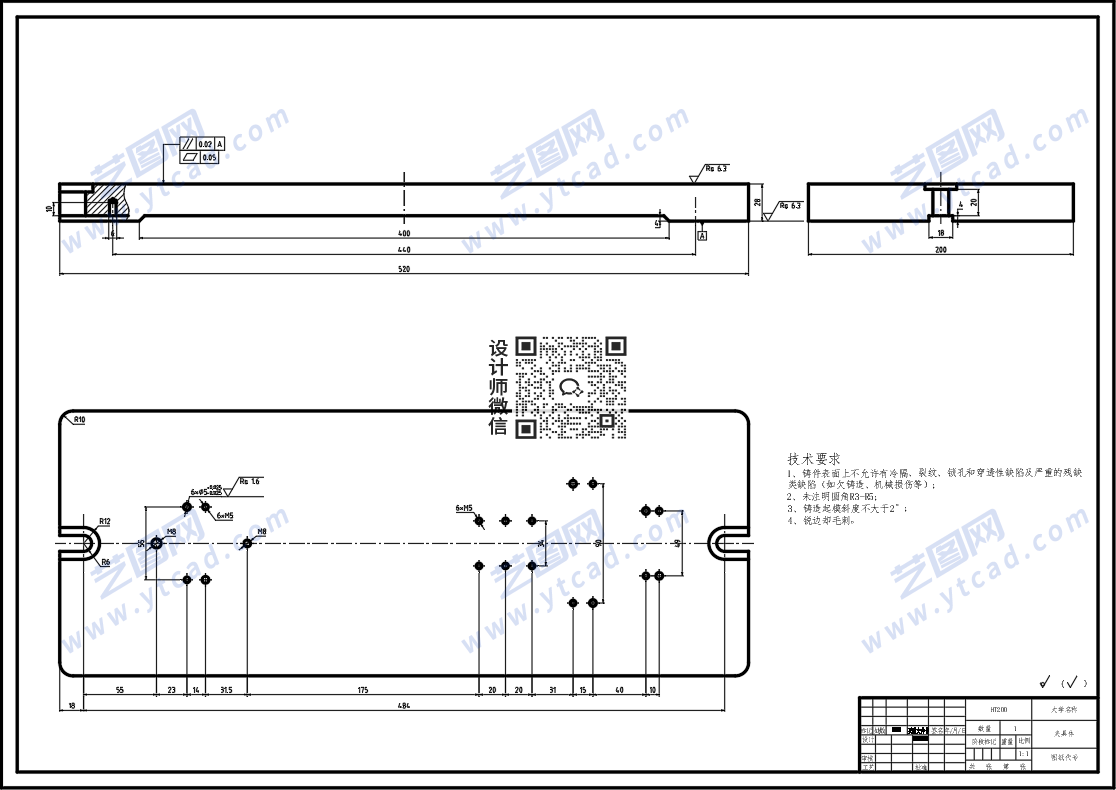

拨叉主要用于机械传动机构中的运动转换和位置控制，通过叉口与滑块、滑套或其他传动部件配合，将操纵机构的摆动或直线运动传递给相应零件，实现齿轮、滑套等部件的位置调整和换挡控制。 拨叉CAD夹具体 机械加工工序卡

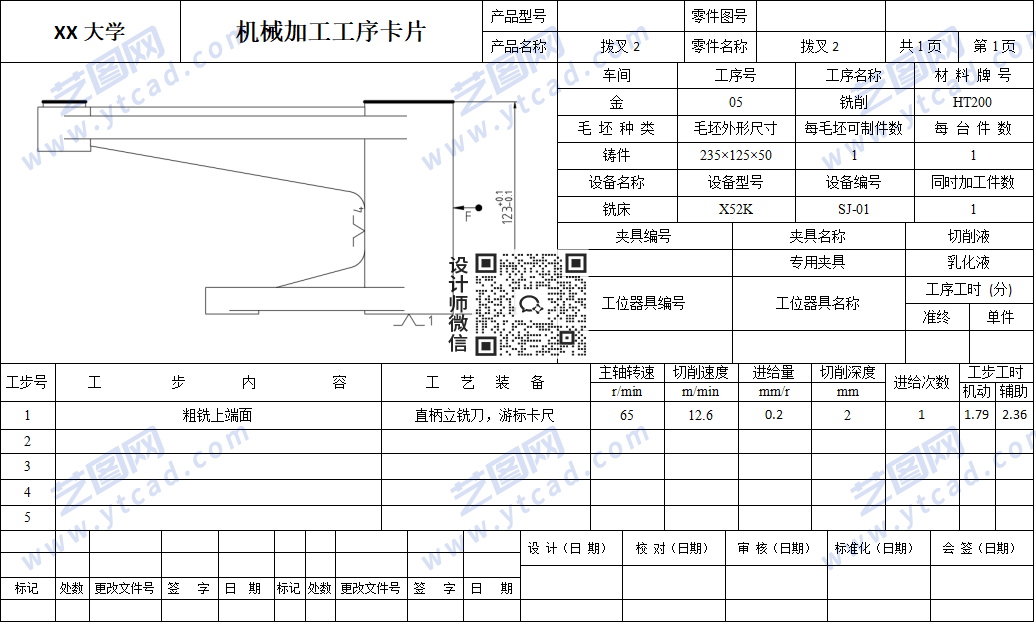

工序卡的工序见图需要标注出定位基准、夹紧力，其数字1、4代表所限制的自由度，F代表手动夹紧力，对于不同的夹紧其符合不同，具体参照机械设计手册根据自己实际设计使用需要选择，工序卡上的主轴转速、切削速度、进给量、切削深度、进给次数等都是根据设计手册选取计算，机动时间为切削加工时间，辅助时间为人工辅助操作时间。拨叉设计说明书内容
