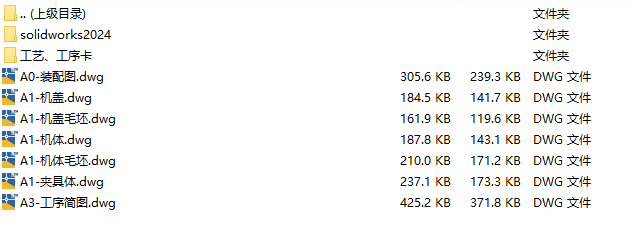

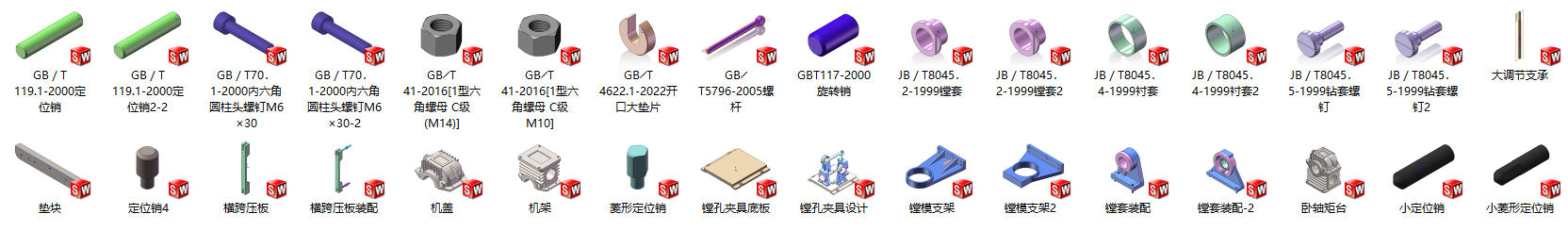

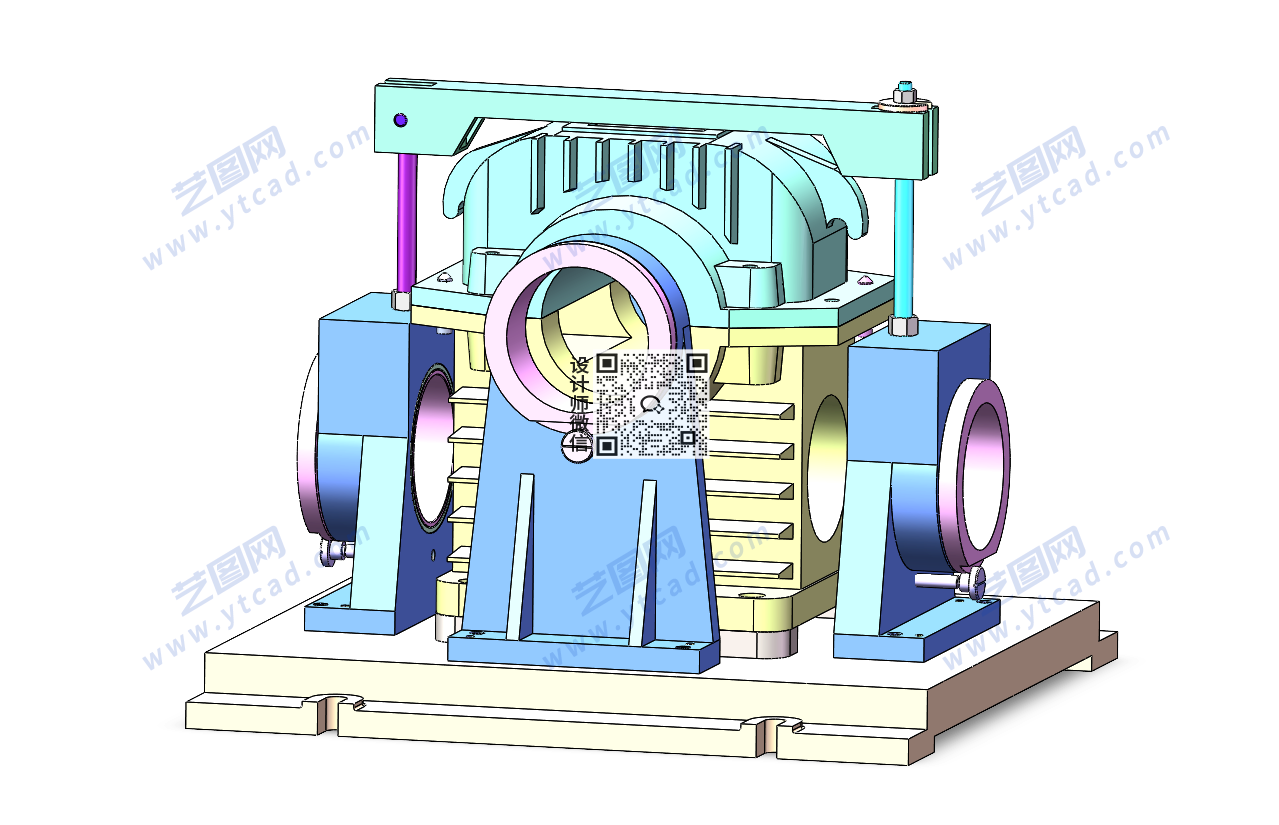

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡 solidworks24版本模型源文件，可编辑，含参数 减速箱体、箱盖夹具solidworks24版三维装配模型

本夹具用于减速箱体及箱盖的孔系镗削加工，设计时根据箱体类零件的结构特点确定定位基准，通过支撑、定位和夹紧机构保持工件加工过程中的准确位置。夹具主要由夹具体、定位元件、压紧机构及镗孔导向相关结构组成，并结合孔系位置精度和加工空间进行布置，使工件装夹后能够顺利完成镗孔加工，可作为机械制造专业毕业设计、课程设计及专用夹具设计的参考资料。

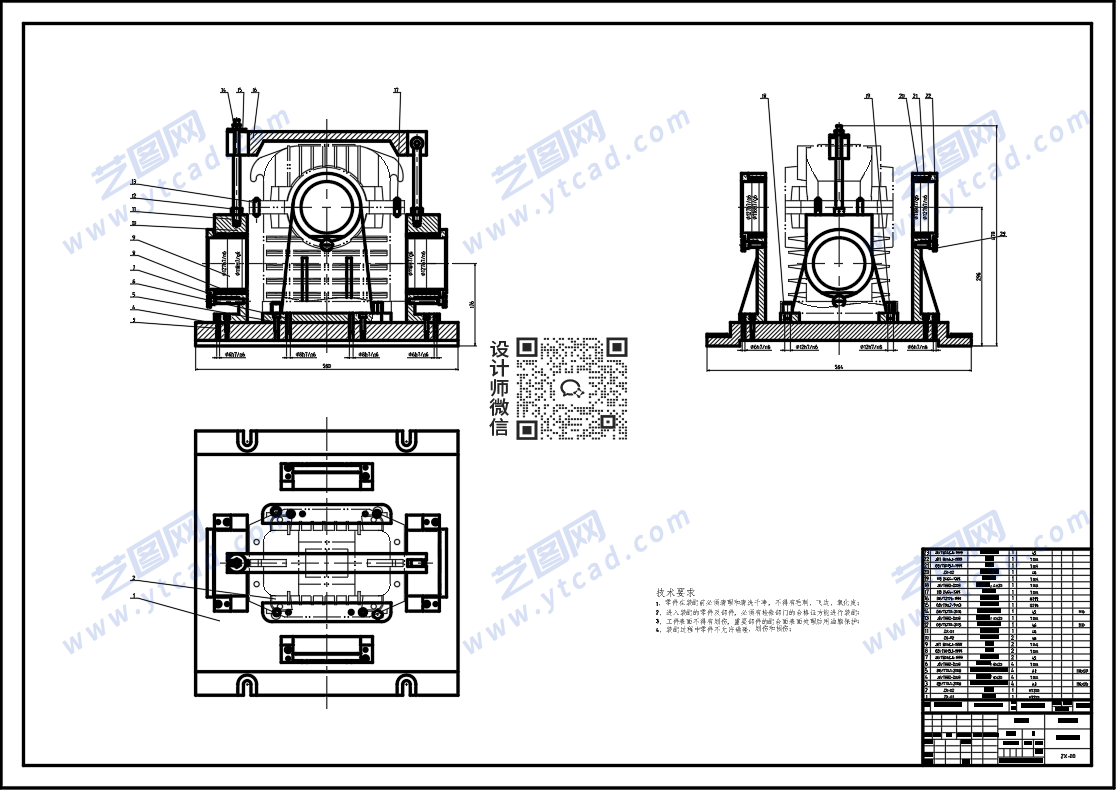

减速箱体、箱盖夹具CAD装配图

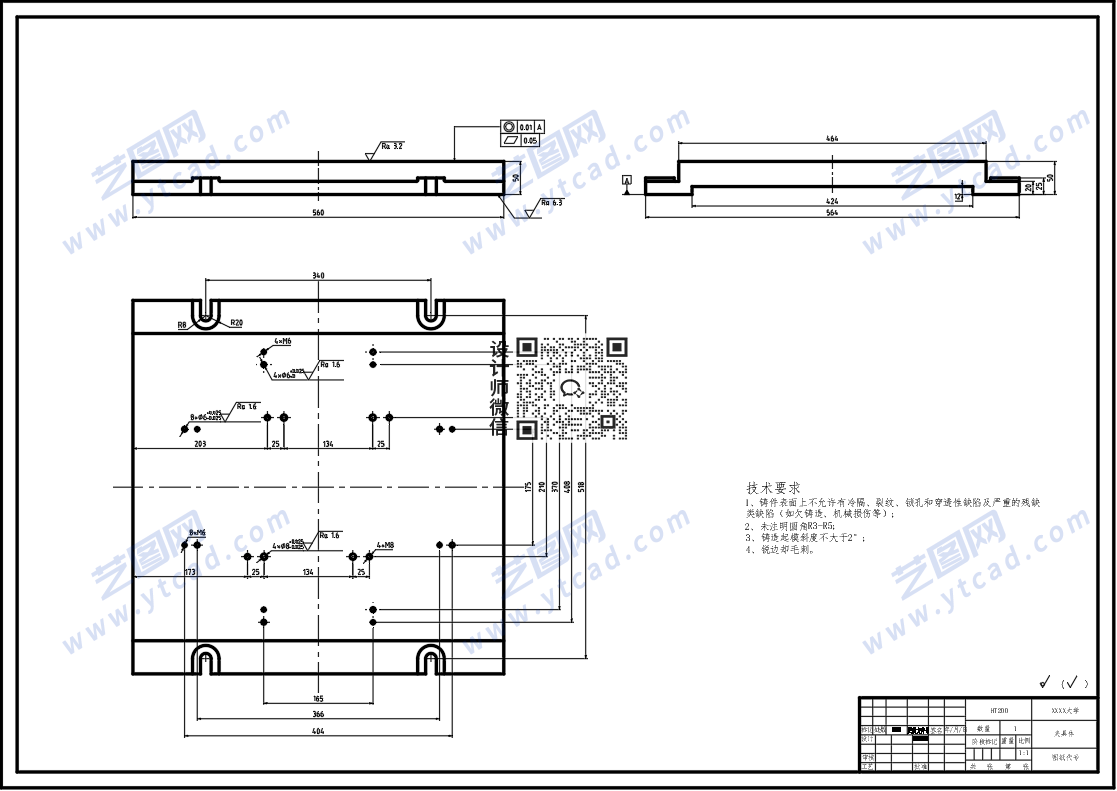

减速箱体、箱盖CAD夹具体

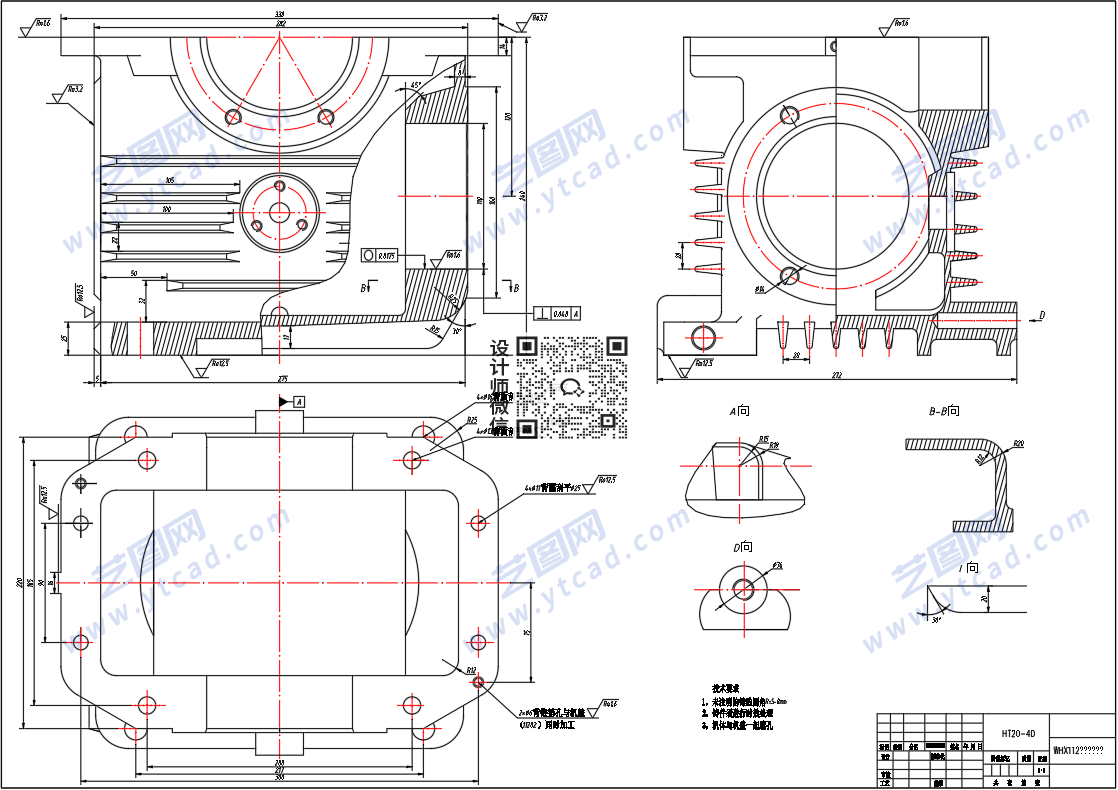

减速箱体、箱盖CAD零件图

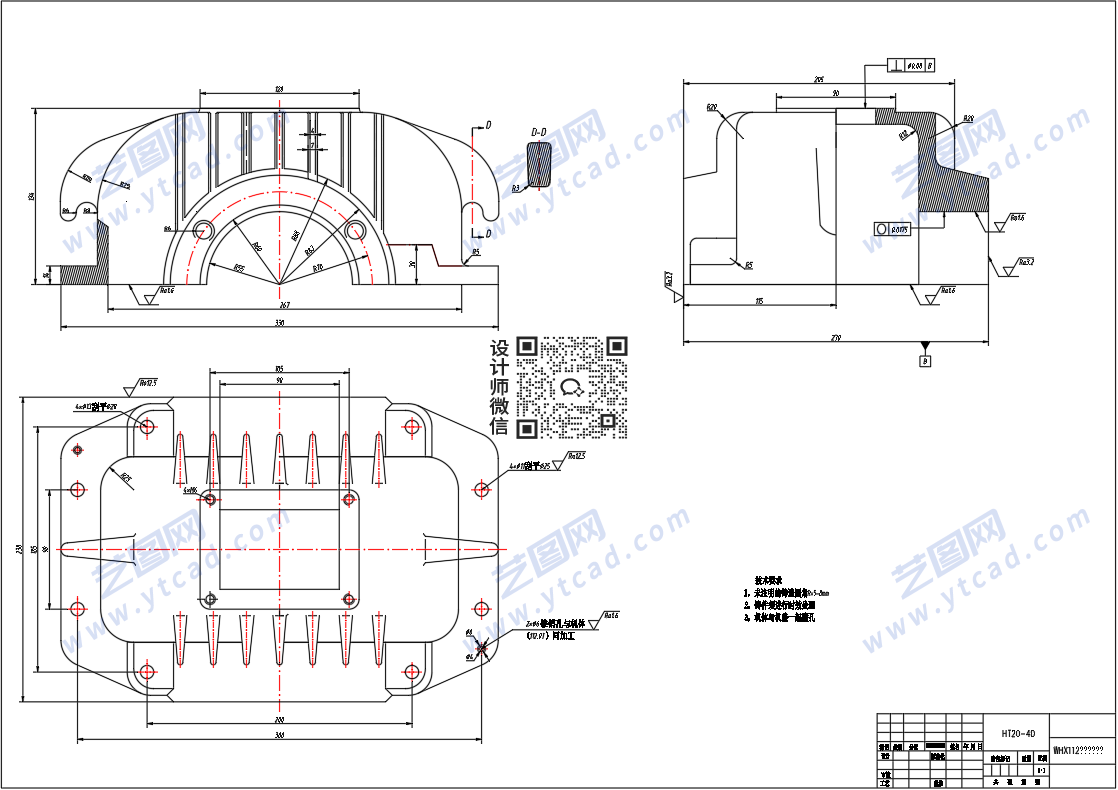

减速箱体、箱盖CAD零件图
