缸体镗孔夹具设计含CAD图纸+说明书｜C26337

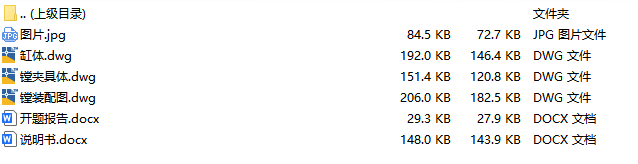

文件内容：CAD图纸、设计说明书 缸体夹具CAD装配图

本装配图重点体现缸体与夹具各定位、支承及夹紧部件之间的空间配合关系，在确定夹紧位置时兼顾加工区域和装卸方向，避免压紧机构动作后影响缸体取放；同时对定位元件的安装高度和相互位置进行协调，使工件装夹后能够保持稳定贴合，减少重复装夹造成的基准变化

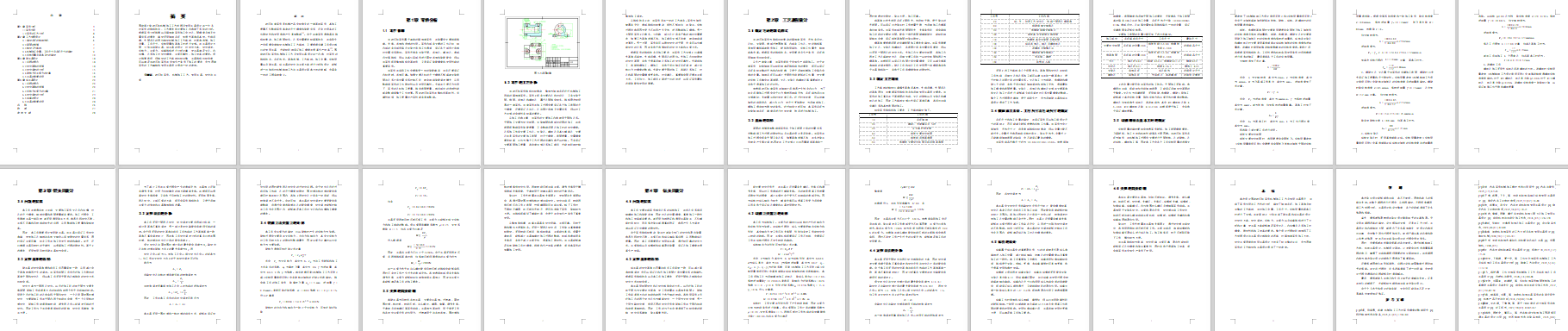

缸体CAD夹具体 缸体CAD零件图 缸体设计说明书目录 缸体设计说明书内容

本设计说明书重点围绕缸体结构在实际工作和加工过程中的协调性进行分析，除考虑缸体整体强度和刚度外，还应关注安装孔、加工基准以及内部腔体之间的位置关系，避免局部结构过厚或薄弱造成铸造缺陷及后续加工变形；对于需要镗削的缸孔，应结合装配基准确定加工顺序，使主要孔系在统一基准下完成加工，以减少多次转换基准产生的位置误差，同时对加强筋、圆角和壁厚变化进行合理处理，使缸体兼顾承载能力、铸造工艺性和机械加工便利性，为后续零件装配及长期使用提供稳定的结构基础。
