缸体钻6-M6分度夹具设计含solidworks24三维模型+CAD图纸｜C26339

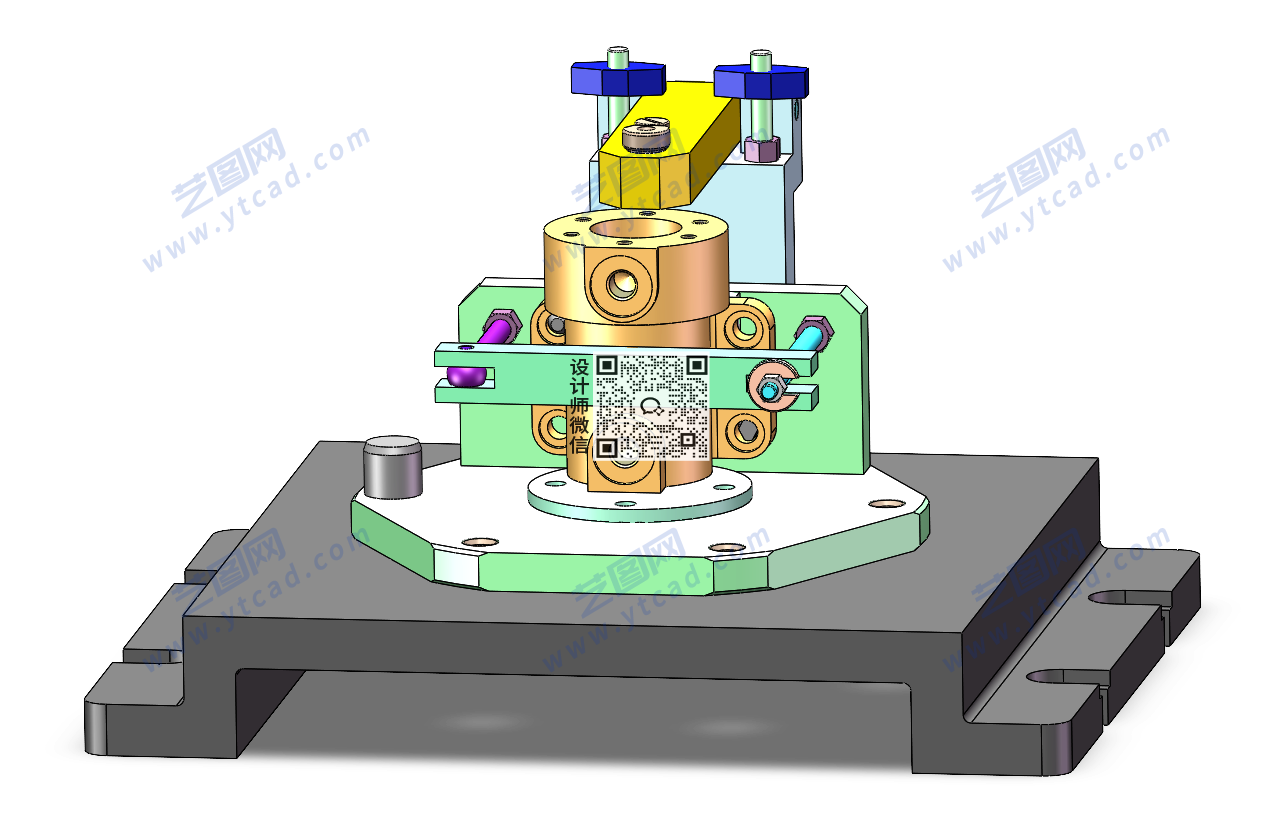

文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数 缸体夹具solidworks24版三维装配模型

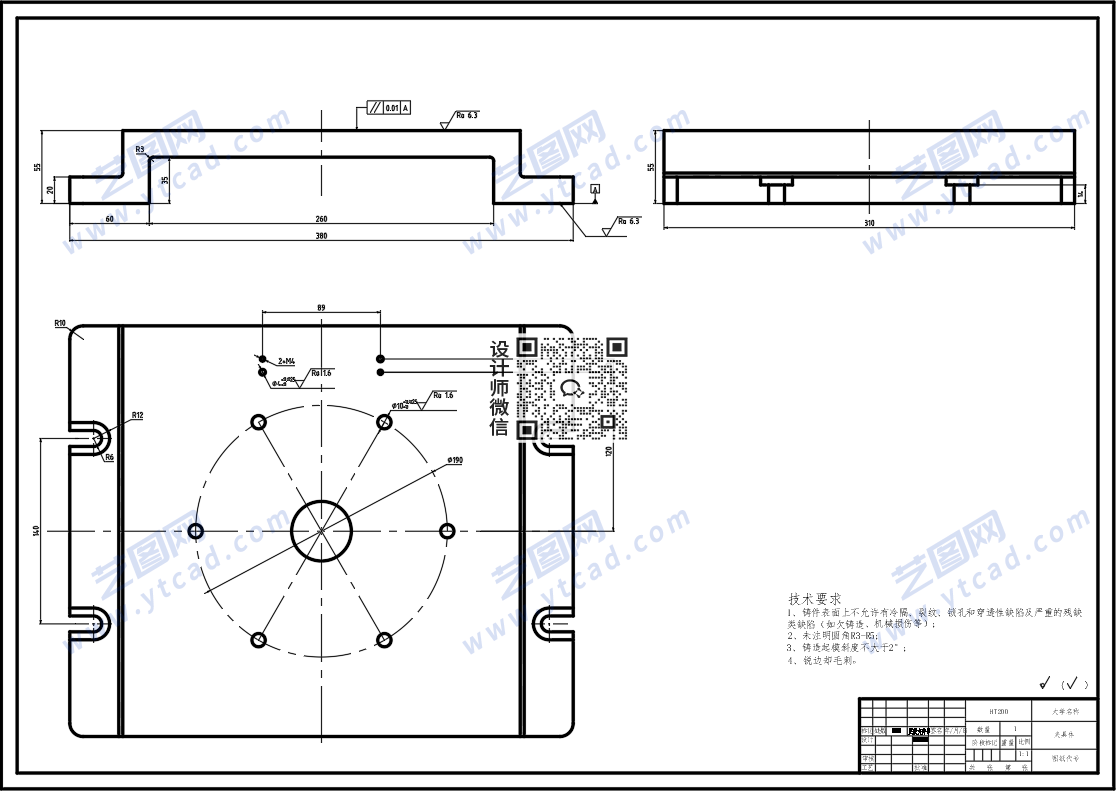

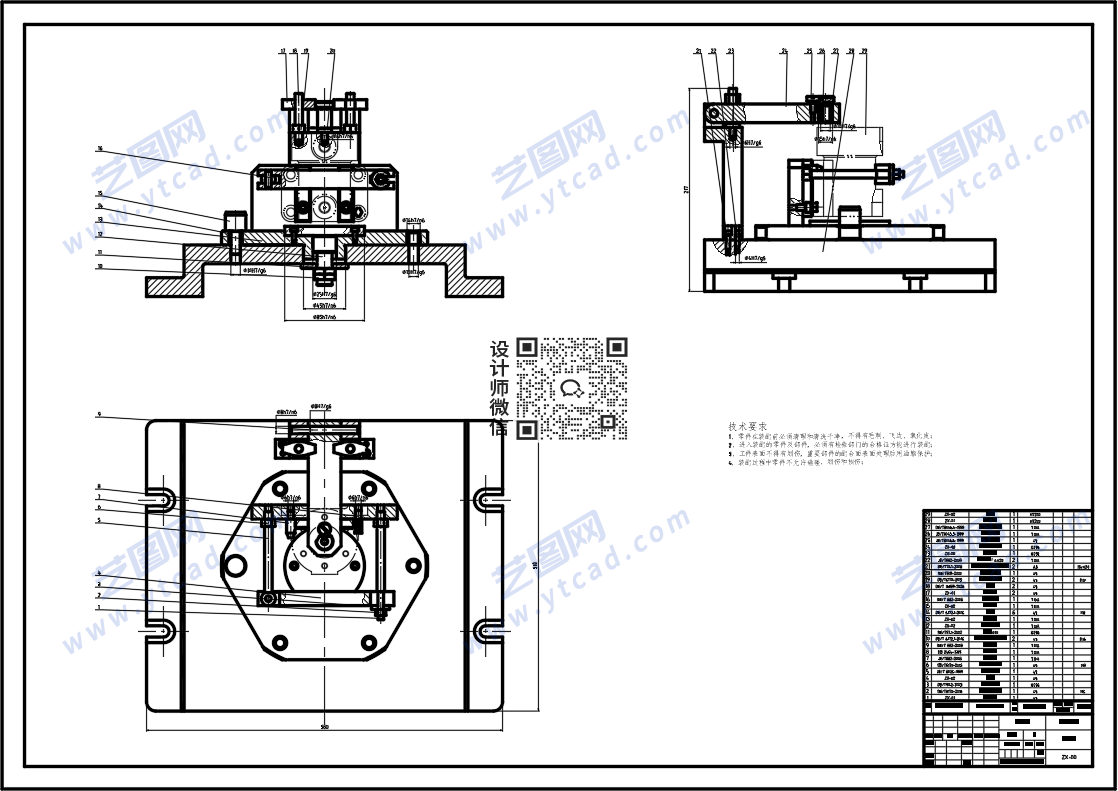

本夹具用于缸体上6个M6螺纹孔的钻孔加工，设计重点在于多孔加工时的分度精度与重复定位。加工过程中，工件完成一个孔位后，通过分度机构转换至下一加工位置，并利用定位结构保证每次分度后的加工基准一致，减少重复划线和重新找正的时间。钻孔时还需考虑缸体装夹后的刚性，避免钻削受力引起工件偏移，影响后续攻丝质量。本设计可作为多孔分度夹具结构分析、定位方案选择及机械专业课程设计的参考。 缸体夹具CAD装配图 缸体CAD夹具体

缸体夹具体采用整体式结构设计，主要用于安装定位元件、夹紧机构及分度部件。考虑到缸体钻孔时需要承受钻削产生的切削力，夹具体底部应保证足够的支承面积，并根据工件外形合理布置安装位置，避免局部悬空造成装夹不稳。对于带有多个螺纹孔的加工工序，夹具体还需预留钻头穿出空间及排屑位置，防止切屑堆积影响定位精度，同时方便清理和日常维护。
