缸体钻顶部螺纹孔夹具设计含CAD图纸+说明书｜C26340

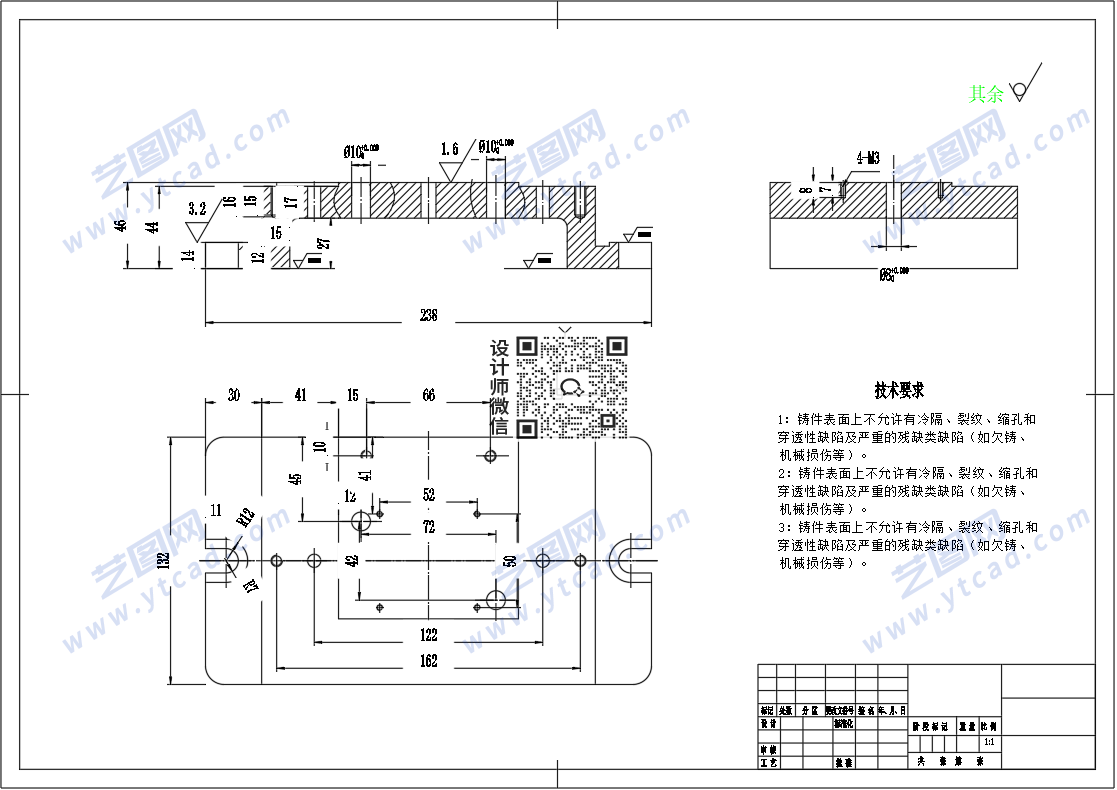

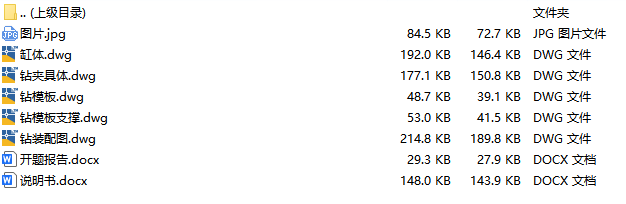

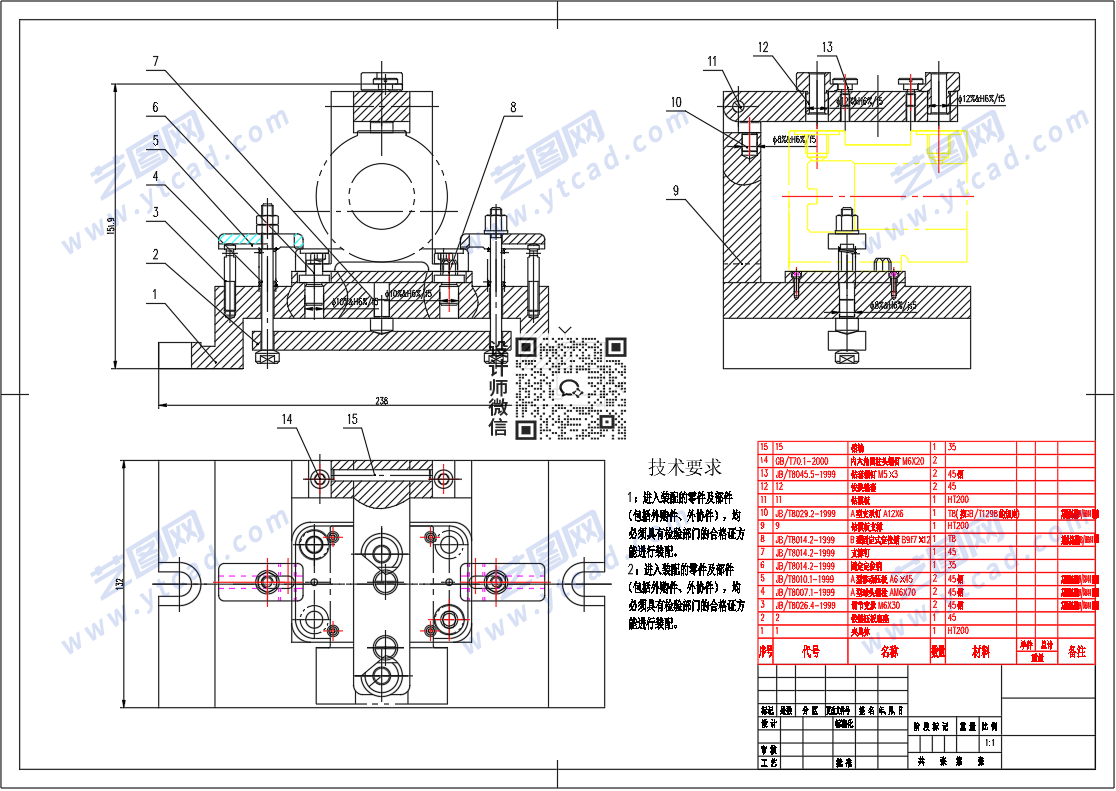

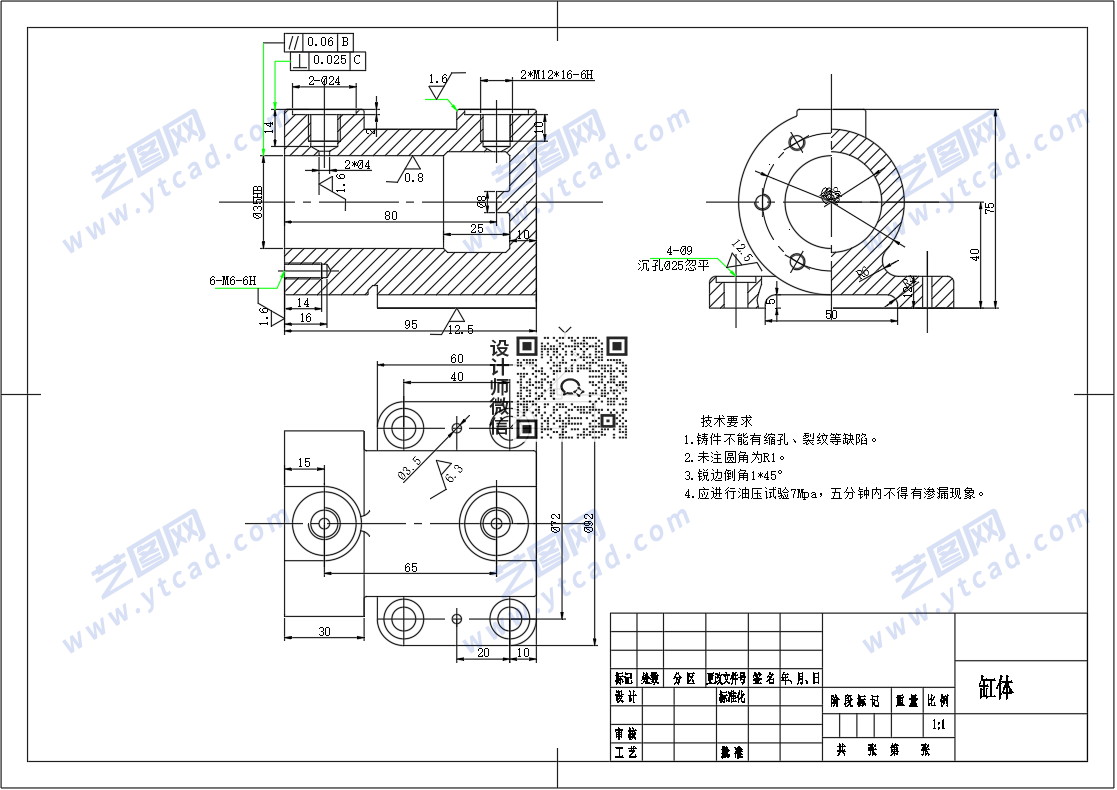

文件内容：CAD图纸、设计说明书 缸体夹具CAD装配图

缸体顶部螺纹孔钻削夹具设计，采用固定式定位销与菱形销组合定位，兼顾工件重复装夹精度与定位误差控制，并结合顶部钻孔的受力特点考虑夹紧位置、钻头进退刀空间及切屑排出，可作为机械制造工艺学课程设计及机械毕业设计参考。 缸体CAD夹具体 缸体CAD零件图 缸体设计说明书目录 缸体设计说明书内容

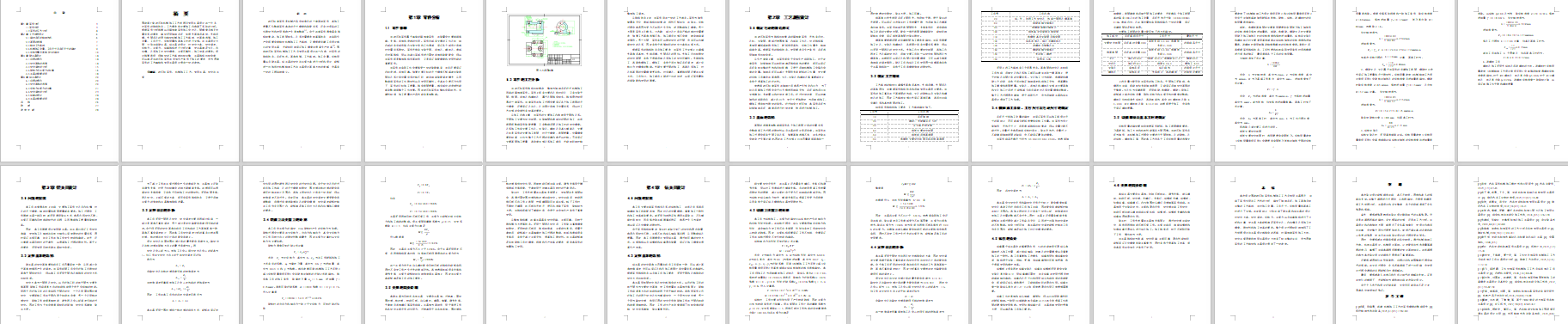

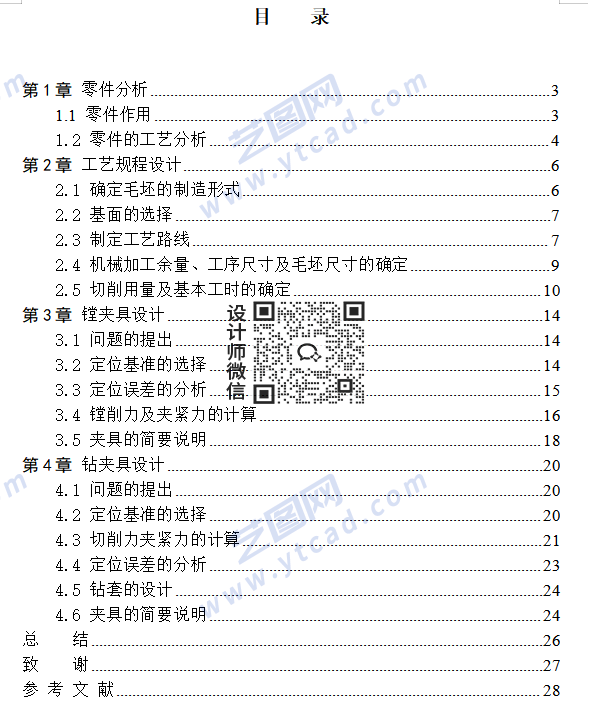

缸体设计说明书主要围绕零件结构特点、加工基准选择及关键工序的精度控制展开。缸体通常具有内腔、安装孔和多个连接螺纹孔，不同加工部位之间存在一定的位置精度要求，因此工艺安排时应优先建立可靠的加工基准，再逐步完成孔系及连接部位的加工。对于顶部螺纹孔，钻孔前需确认工件定位稳定性，并根据孔径选择合适的钻削参数，为后续攻丝留出合理的加工余量。夹具设计则应结合缸体外形和加工区域布置定位、夹紧元件，避免夹紧力集中在薄壁部位，同时兼顾排屑、刀具接近及工件拆装空间，使加工工艺与夹具结构相互匹配。
