法兰盘钻4/6孔夹具设计（831004）含SW12版三维模型+CAD图纸+说明书｜C22052

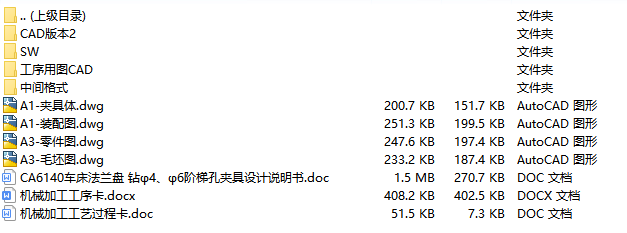

文件内容：solidworks12三维模型、CAD图纸、工艺卡、工序卡、设计说明书

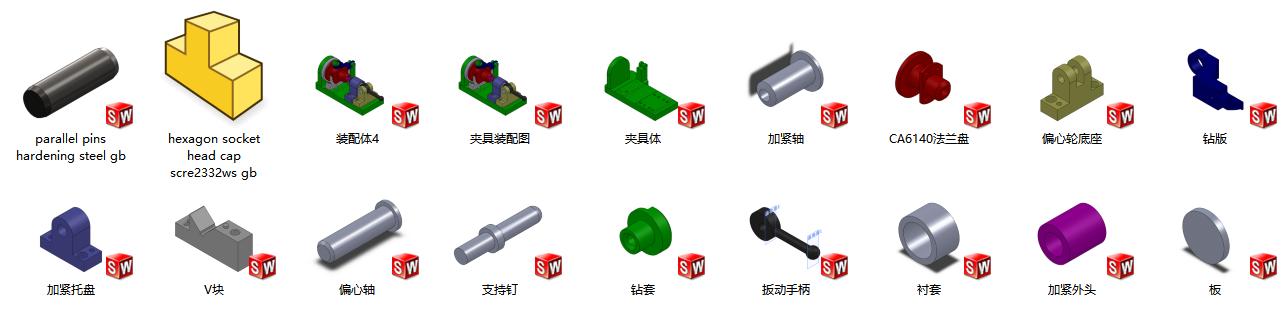

solidworks12版本、三维模型零件预览图

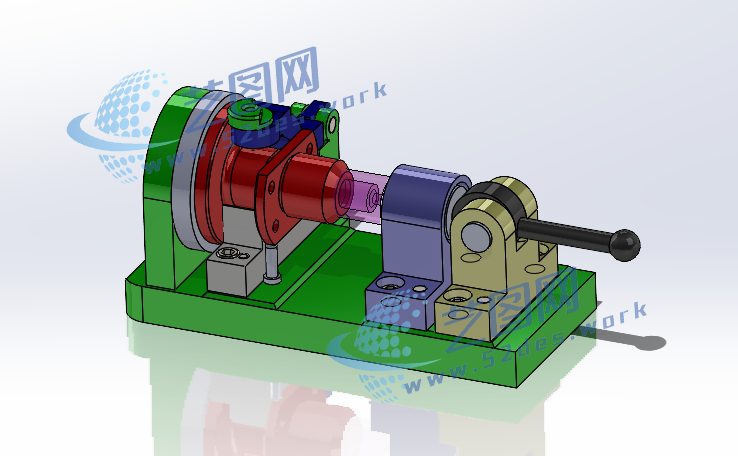

831004法兰盘solidworks12版本三维装配模型

本法兰盘钻4/6孔夹具主要用于法兰盘圆周孔的钻削加工，夹具采用专用底板式结构，主要由夹具体、支撑销、V型块、偏心压块机构以及定位支撑元件组成。加工时利用支撑销与V型块对法兰盘进行组合定位，确定工件中心位置，通过偏心压块机构快速夹紧工件，使零件在钻孔过程中保持稳定，提高孔加工位置精度。

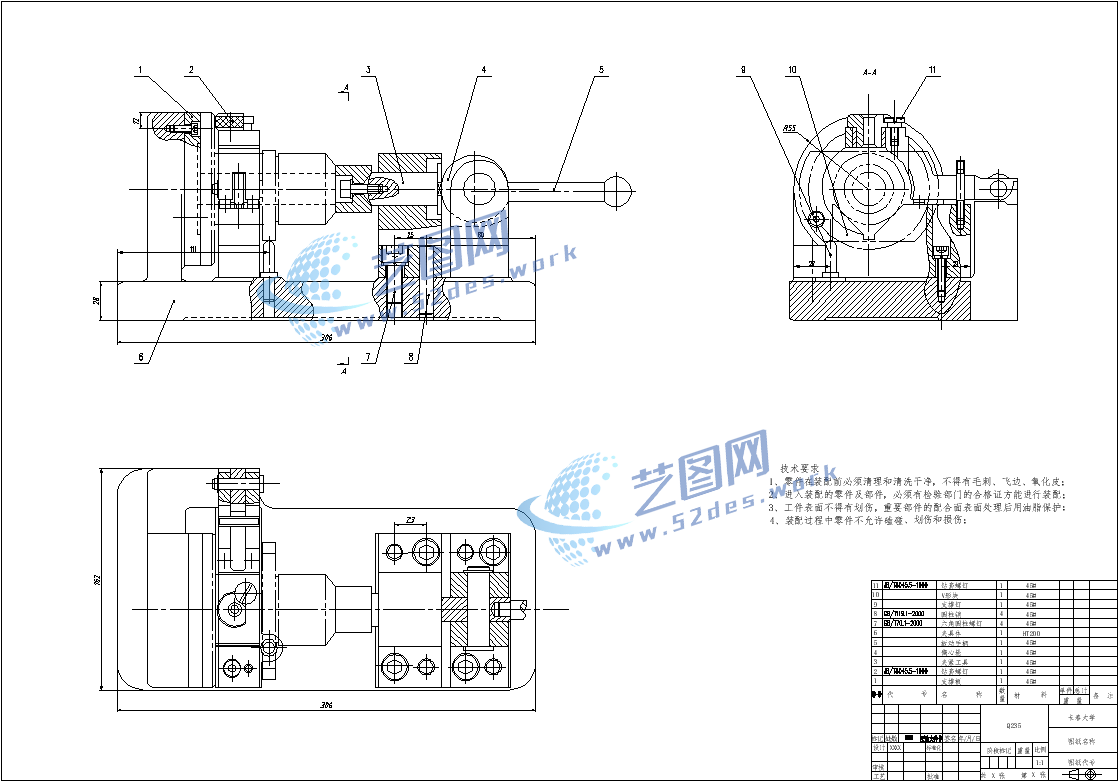

新国标CAD图纸、机械夹具装配图

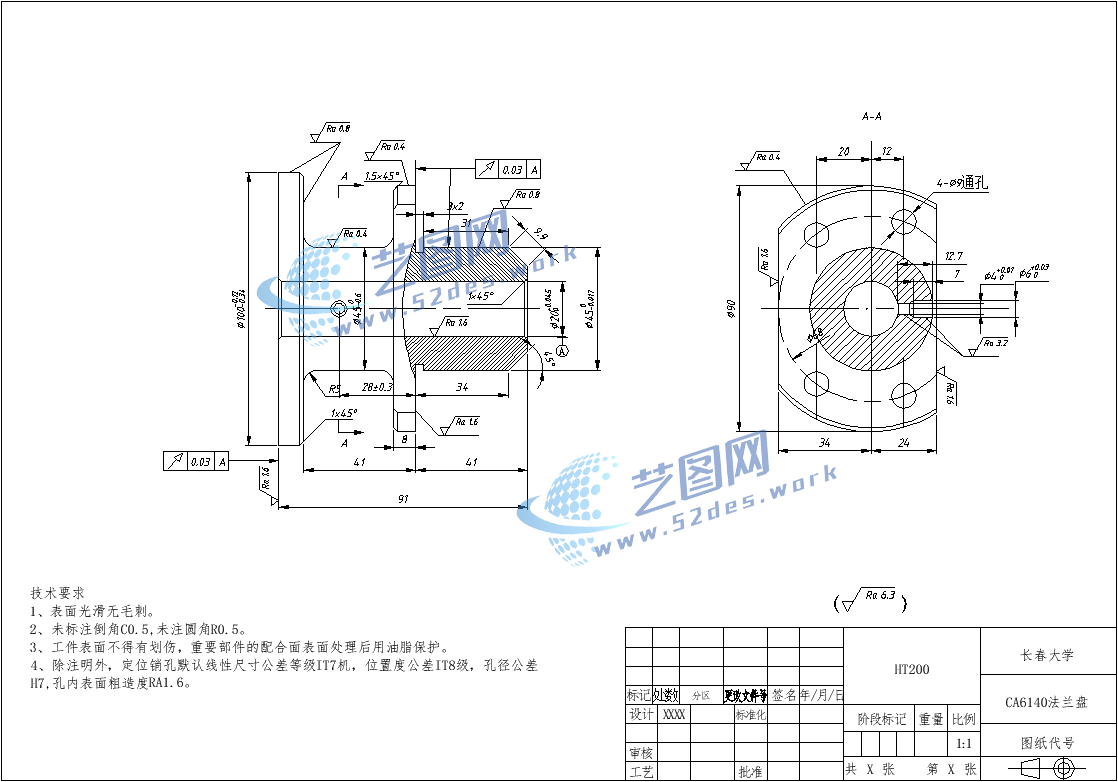

新国标CAD图纸：831004法兰盘

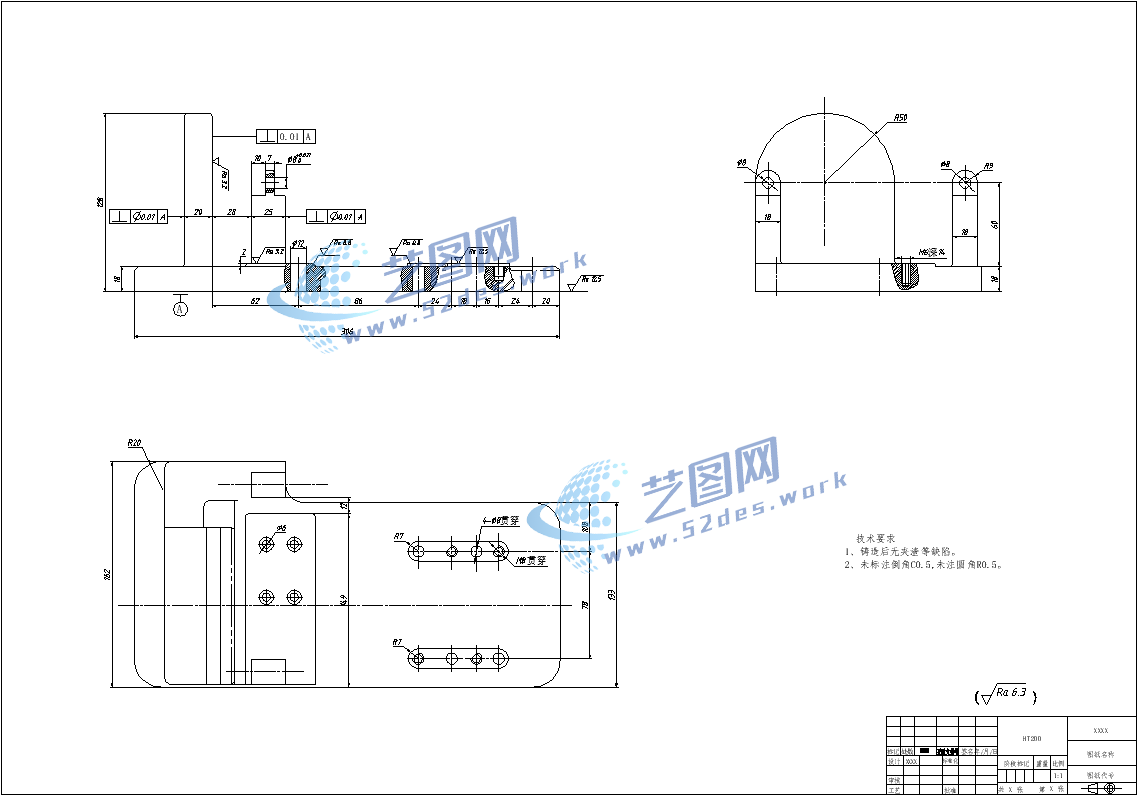

新国标CAD图纸：夹具体

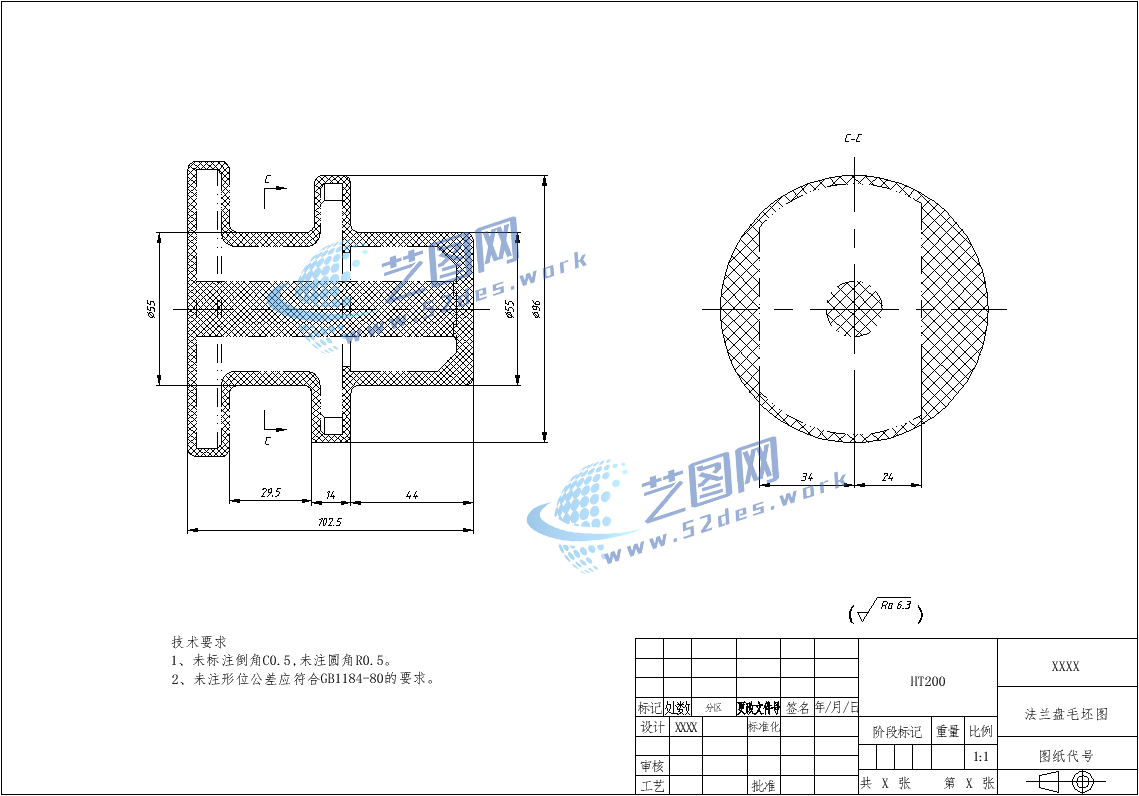

新国标CAD图纸：831004法兰盘毛坯图

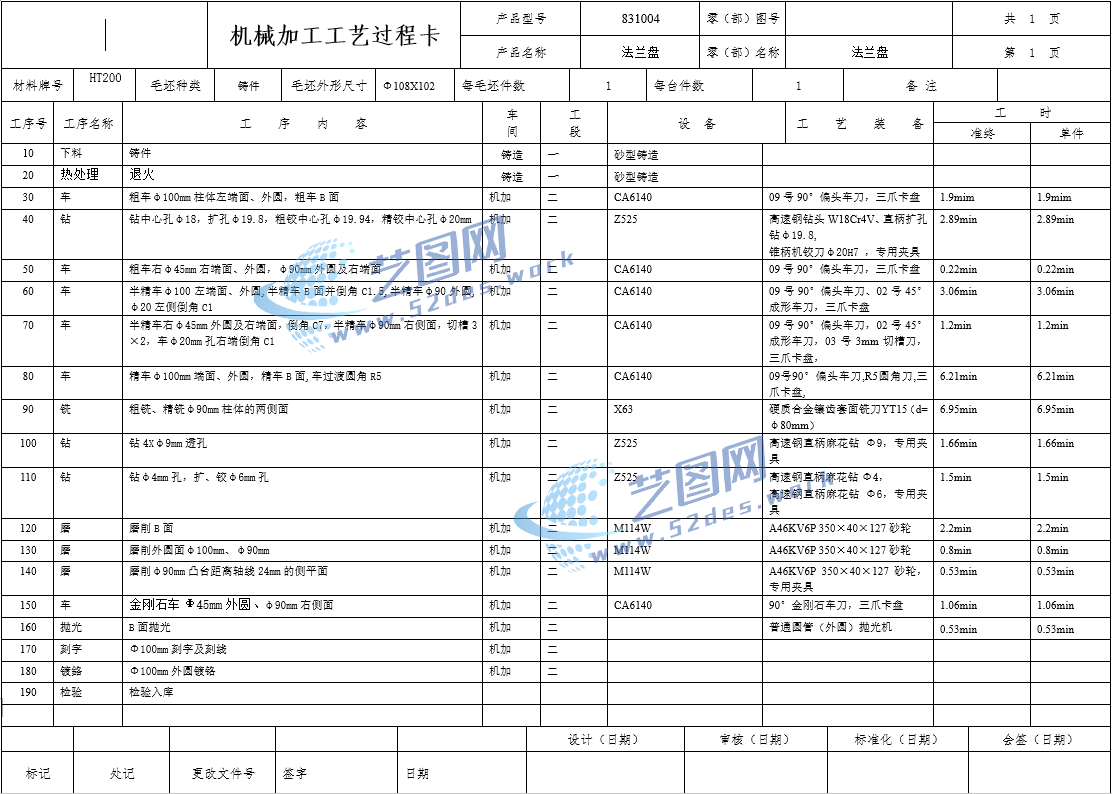

机械加工工艺卡

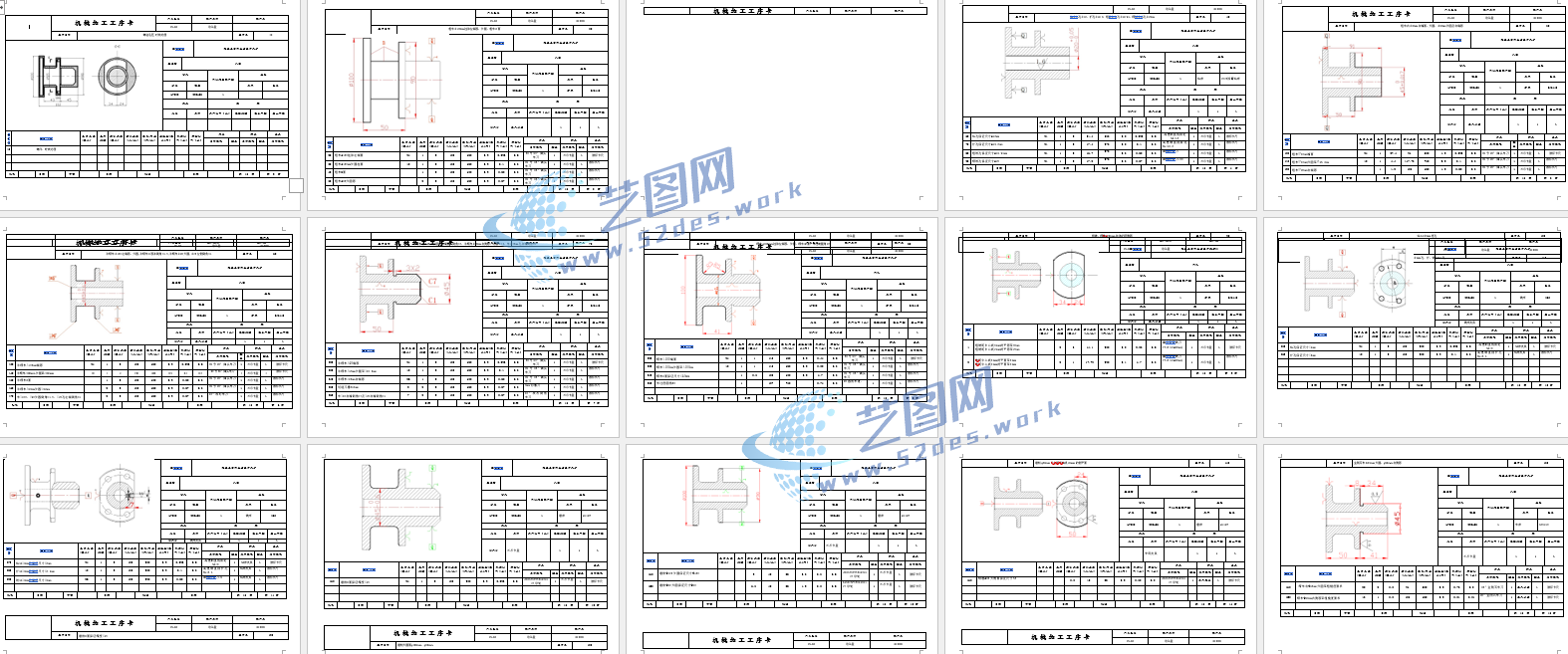

机械加工工序卡

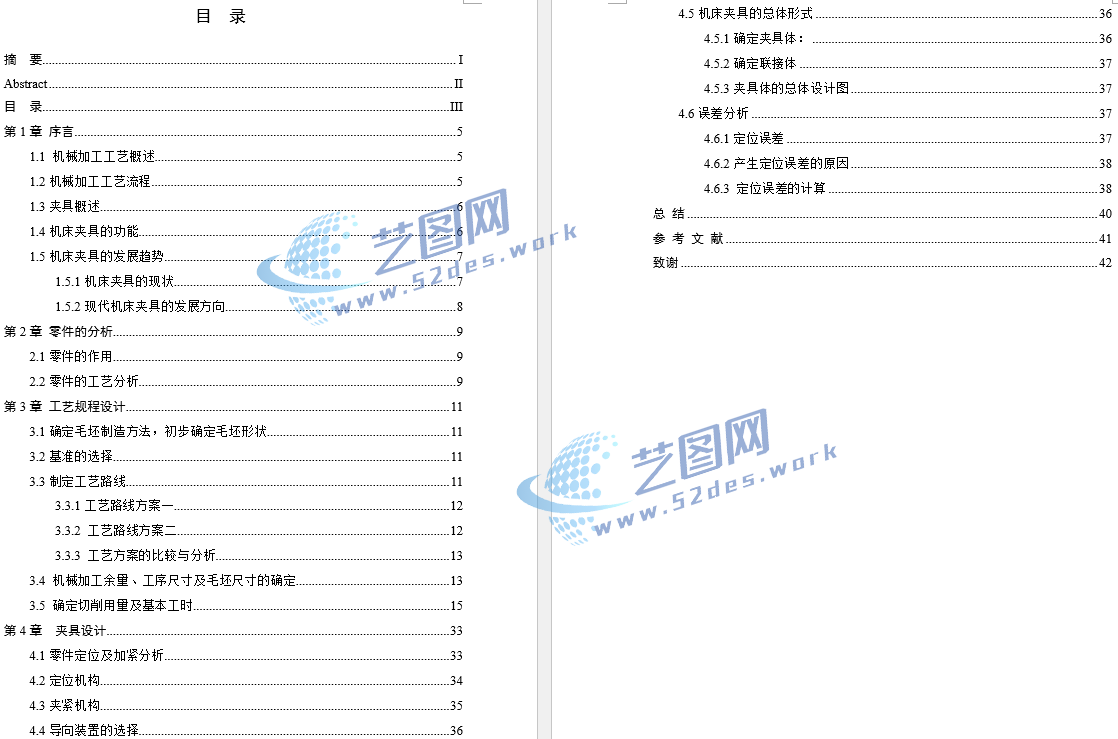

831004法兰盘夹具设计说明书目录

本夹具采用支撑销、V型块组合定位方式。V型块与法兰盘外圆接触，限制工件径向移动及转动自由度；支撑销对工件进行辅助支撑，限制轴向移动自由度；偏心压块夹紧后限制剩余方向自由度，最终实现工件六个自由度完全限制，满足法兰盘4孔/6孔钻削加工要求。
