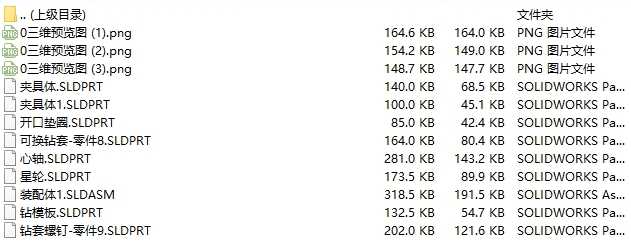

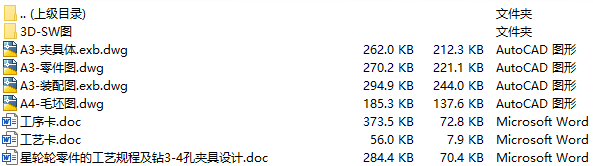

文件内容：solidworks09三维模型、CAD图纸、工艺卡、工序卡、设计说明书

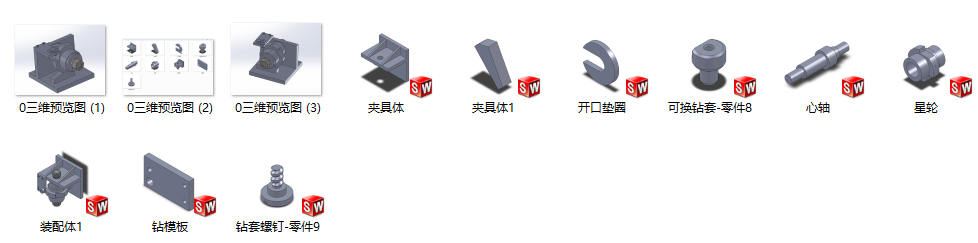

solidworks09版本、三维模型零件预览图

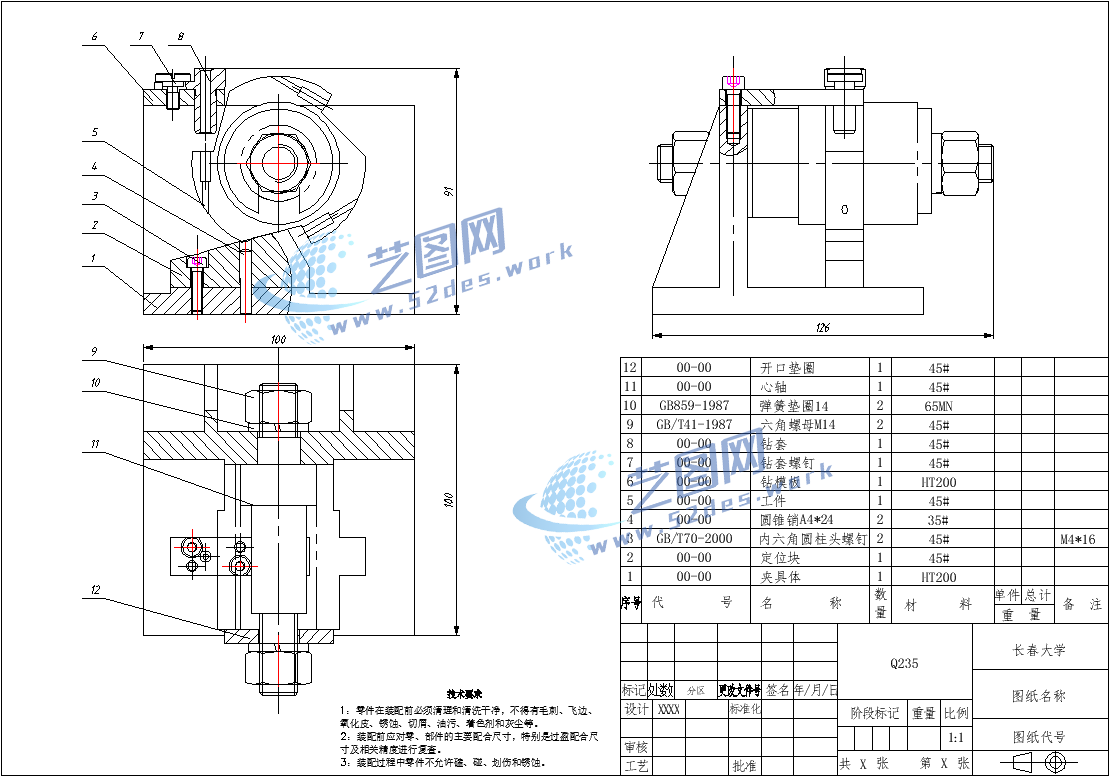

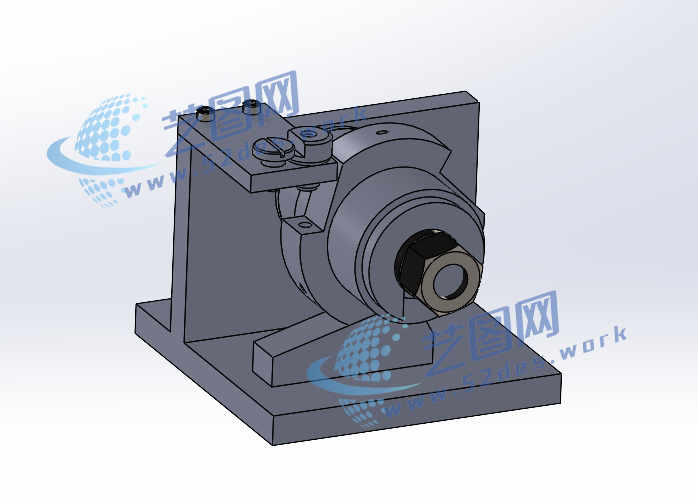

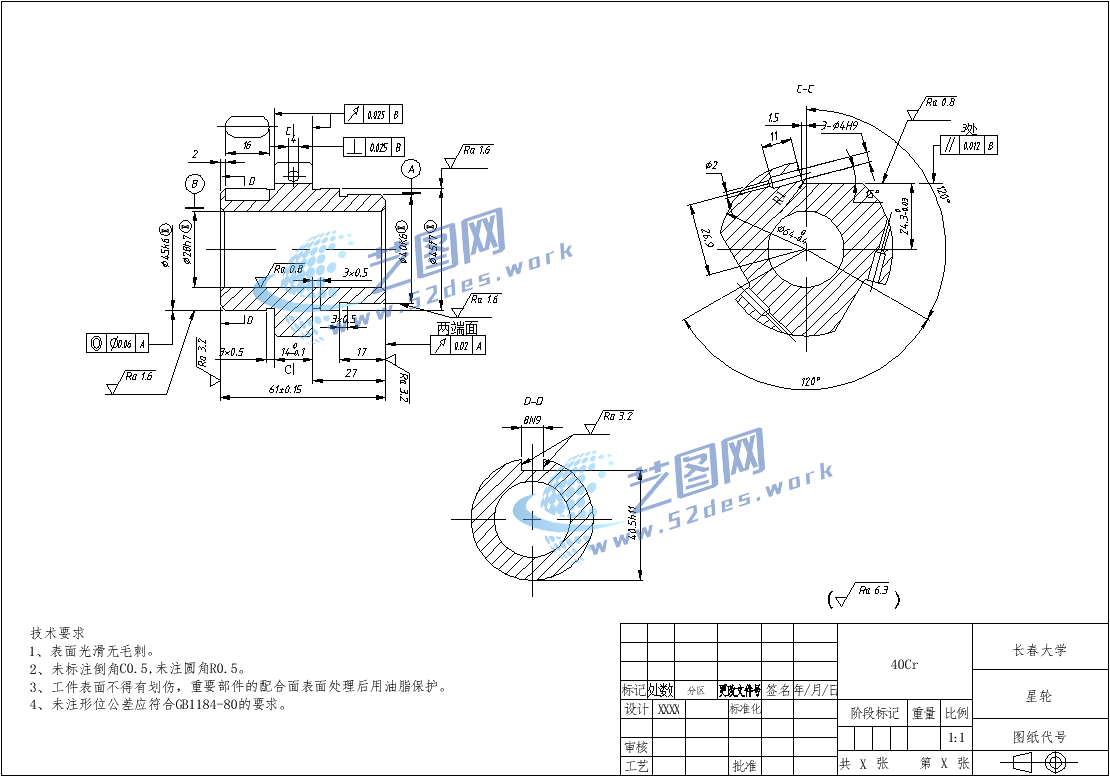

该星轮钻3-4孔夹具采用芯轴定位与压紧结构设计，主要由夹具体、定位芯轴、端面定位机构、压紧装置以及钻孔导向组件组成。针对星轮零件中心孔与外形结构特点，夹具采用芯轴与工件内孔配合实现径向定位，通过芯轴限制工件中心位置，同时利用端面支撑限制轴向移动 机械夹具soldworks09版本三维装配模型 新国标CAD图纸：星轮零件图 新国标CAD图纸：机械夹具设计装配图

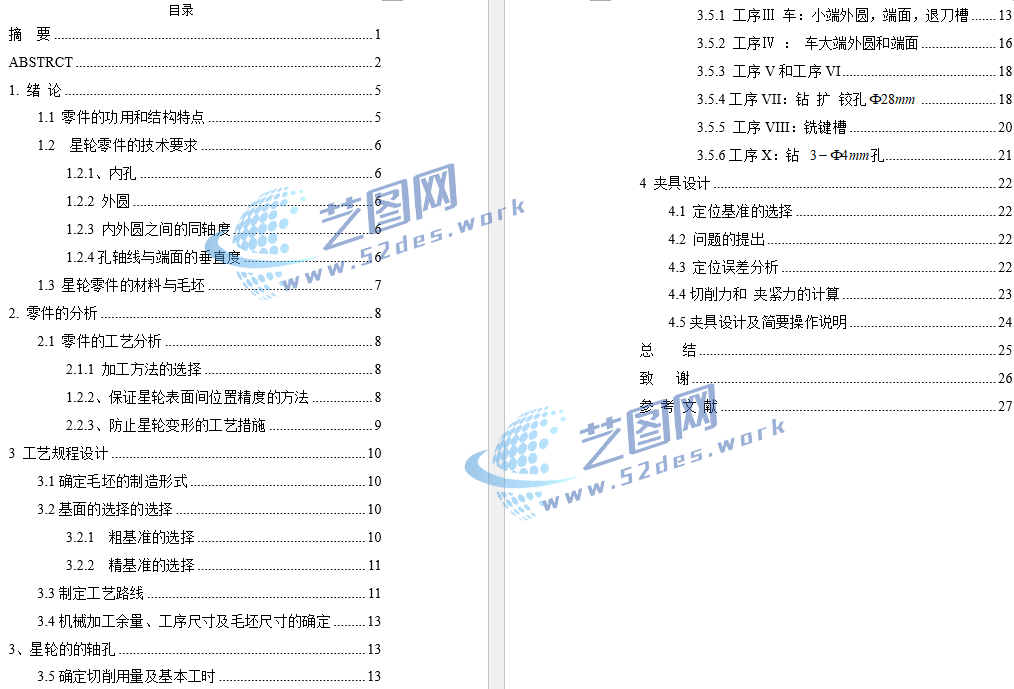

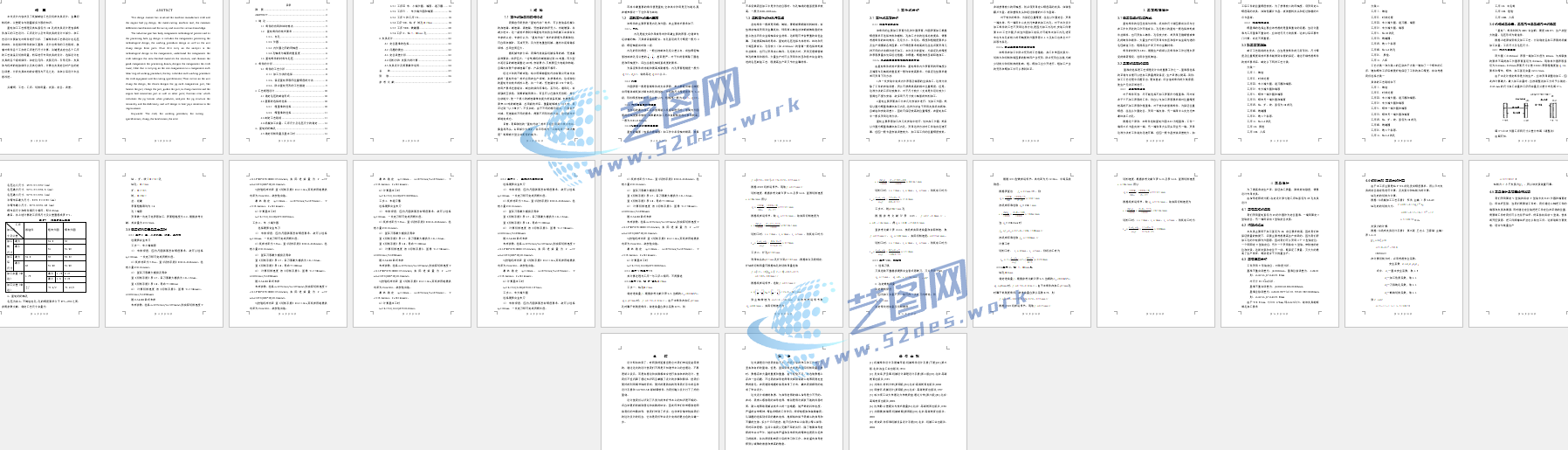

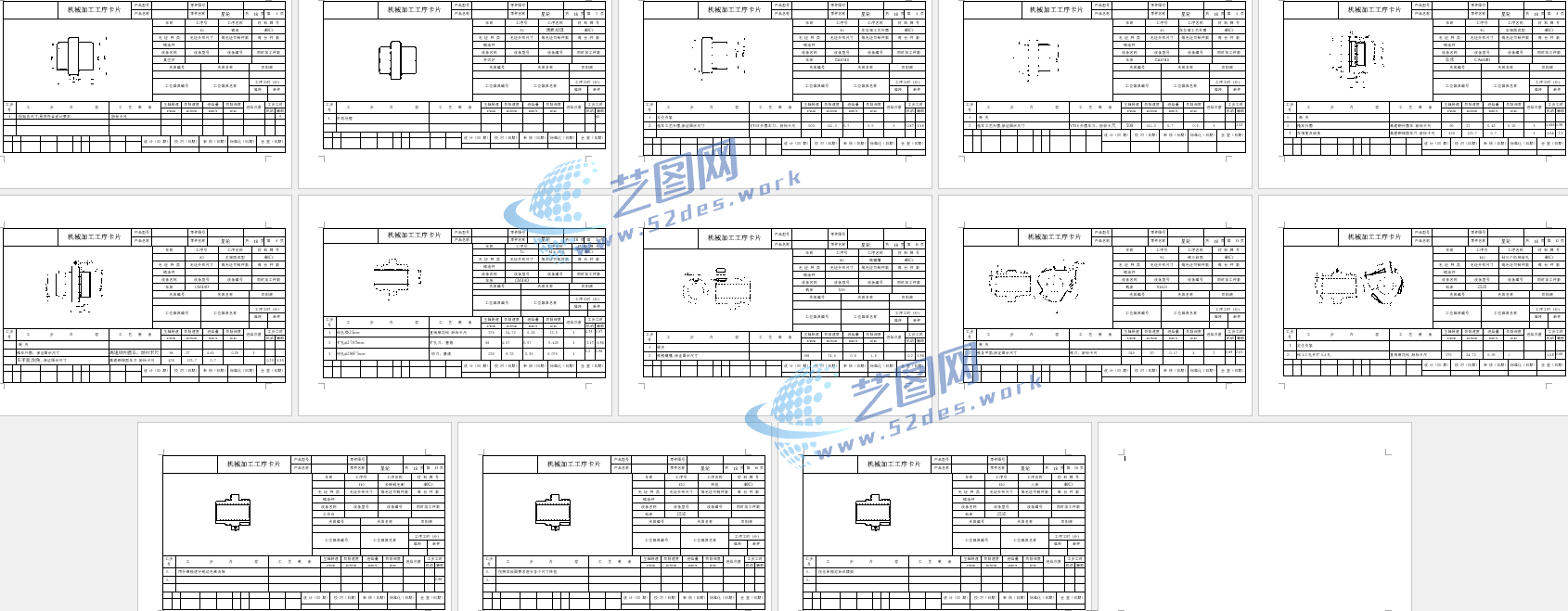

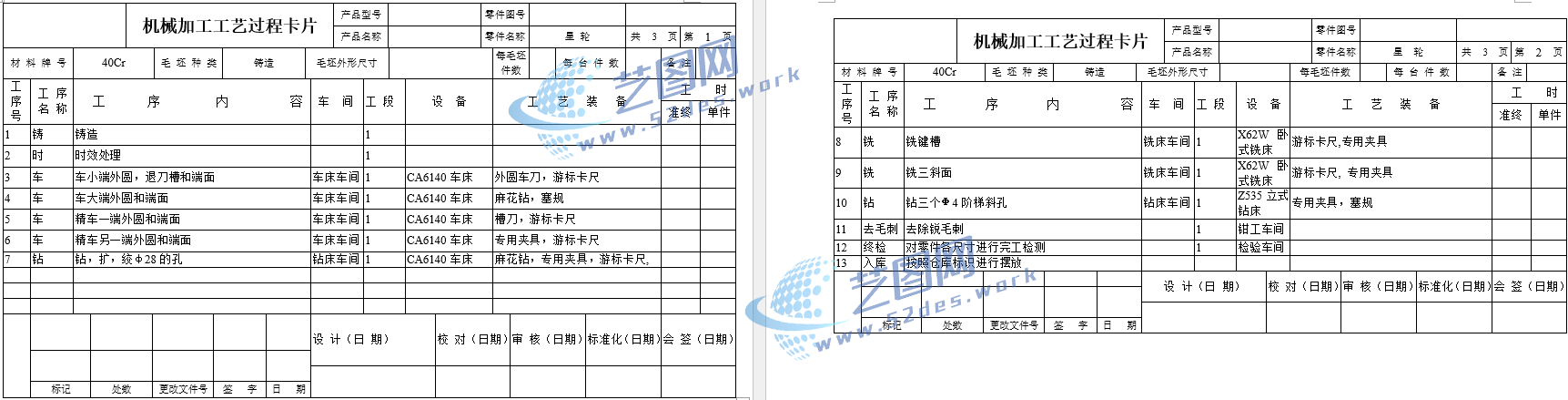

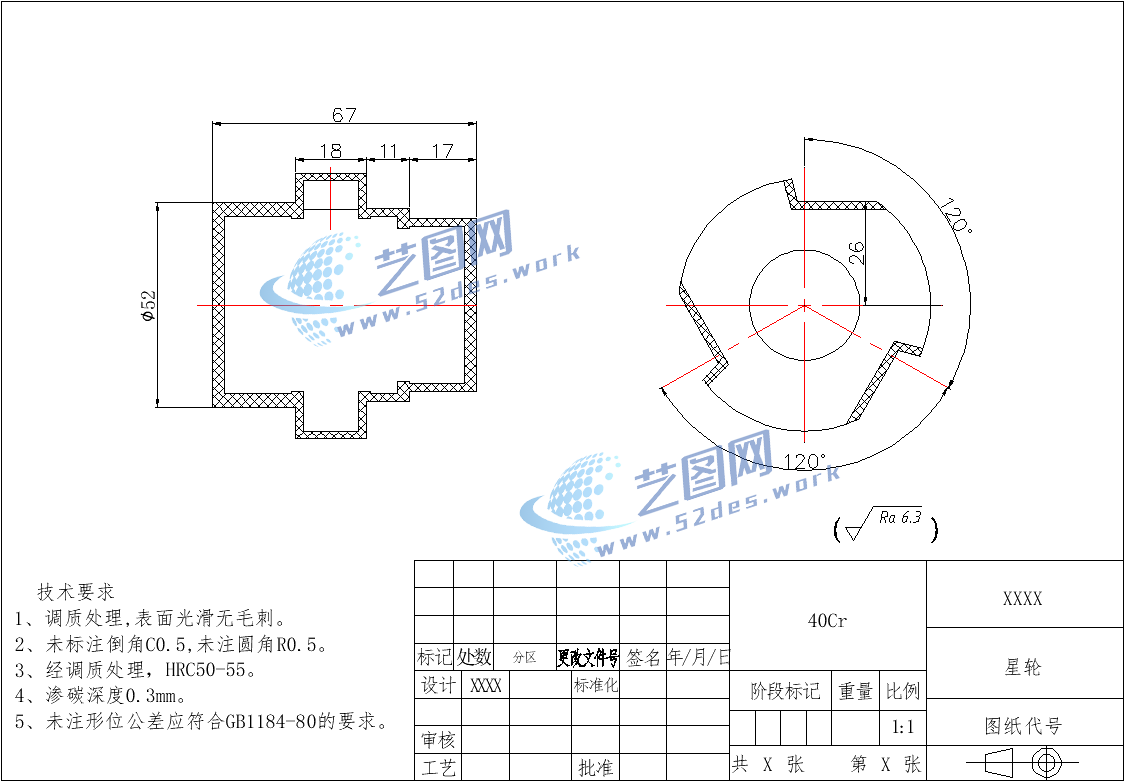

新国标CAD图纸：星轮毛坯图 机械加工工艺卡 机械加工工序卡 星轮夹具设计说明书目录

夹具整体采用高刚度底座结构，合理布置芯轴定位元件和夹紧力作用位置，有效减少钻削过程中的振动和工件偏移。芯轴定位方式具有定位精度高、重复装夹性能好等特点，可实现星轮零件的快速装卸和稳定加工，满足批量生产需求。该夹具结构紧凑、操作方便，适用于星轮类传动零件钻孔加工，提高加工效率和产品一致性。
