法兰盘钻4-9孔夹具设计（831004）含PROE三维模型+说明书+CAD图纸｜C22185

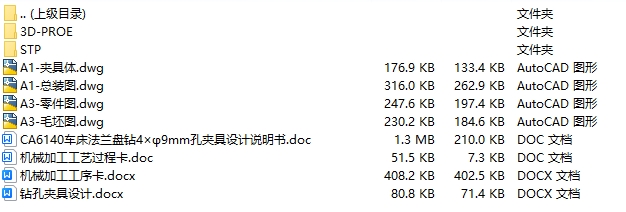

文件内容：proe三维模型、CAD图纸、工艺卡、工序卡、设计说明书

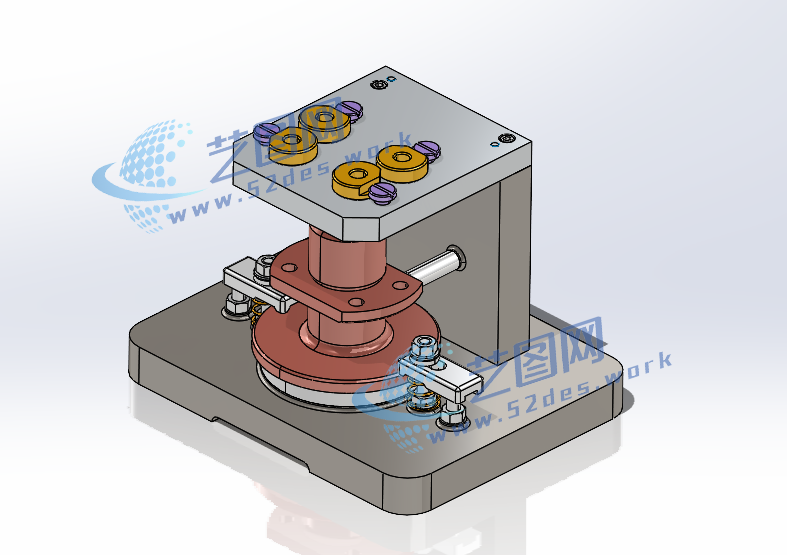

831004法兰盘proe版本三维装配模型

该法兰盘钻4-φ9孔夹具采用专用钻床夹具结构，主要由夹具体、核心支撑销、侧边平面球头支撑、移动压板夹紧机构、钻模板及钻套组成。夹具根据法兰盘零件的结构特点进行定位设计，以工件中心孔及底面作为主要定位基准，通过核心支撑销对零件中心位置进行定位，同时利用侧边平面球头支撑与工件外侧平面接触，实现辅助定位和支撑，限制工件加工过程中的偏移。核心支撑销与辅助球头支撑相互配合，使工件满足六点定位要求，提高定位精度和加工稳定性，保证4个φ9孔的圆周位置精度。

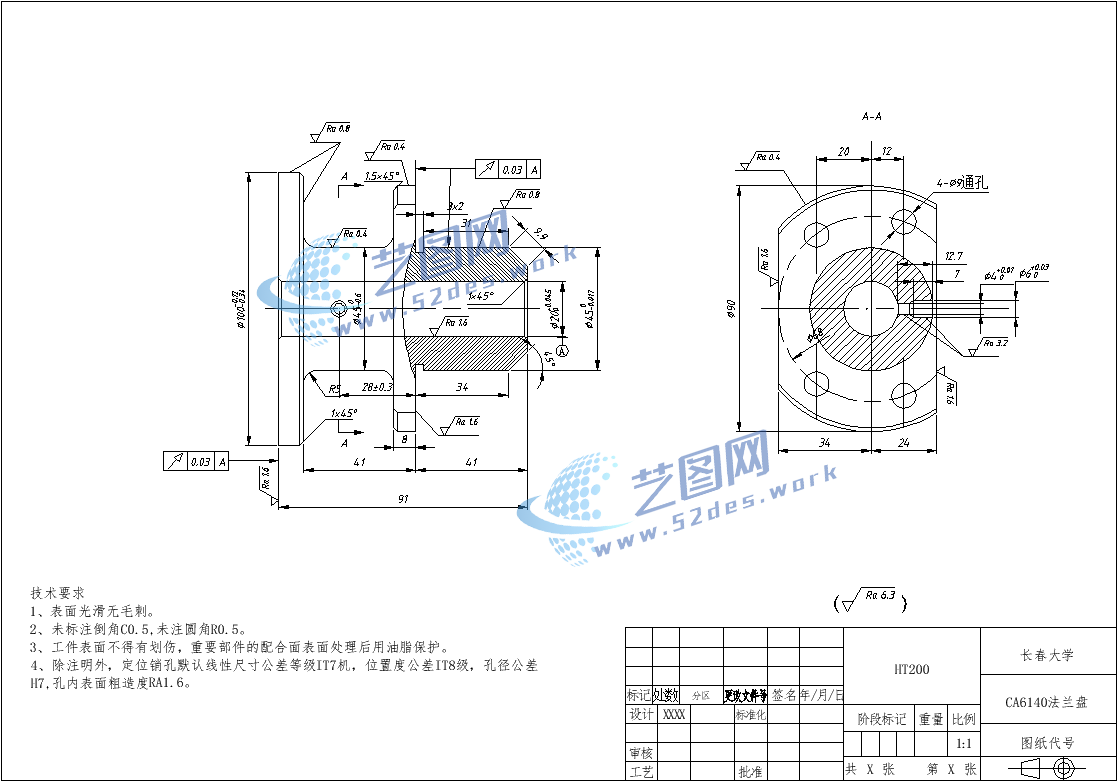

新国标CAD图纸：831004法兰盘

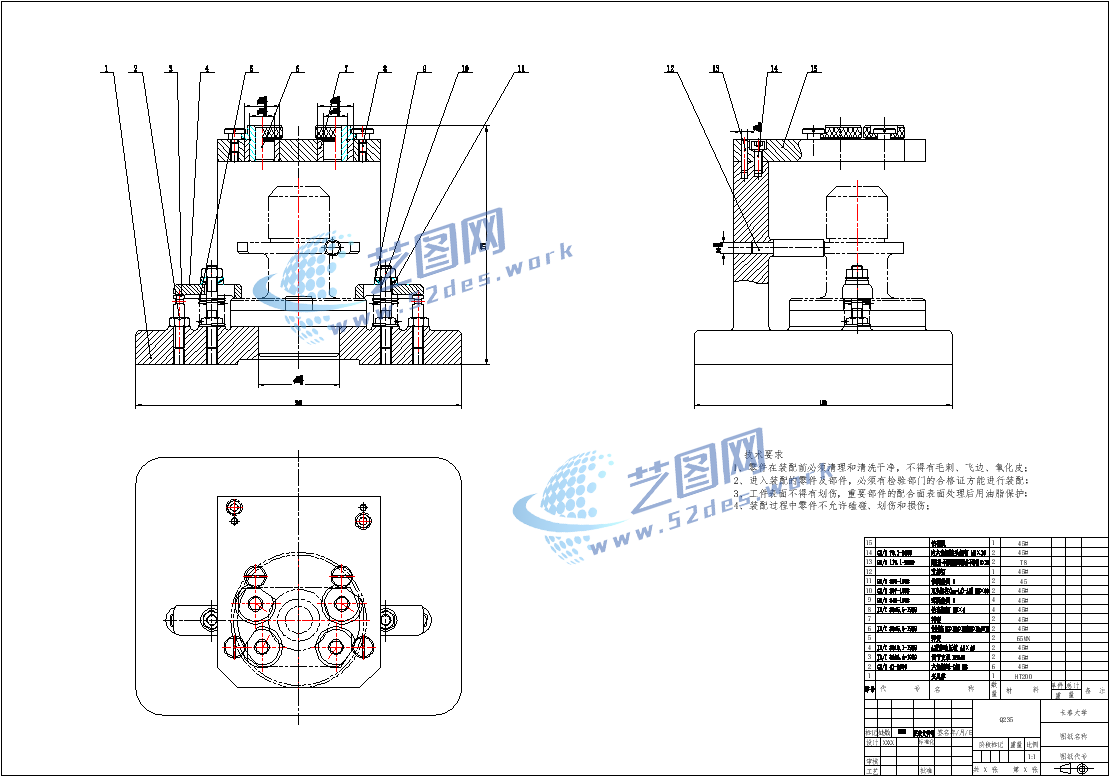

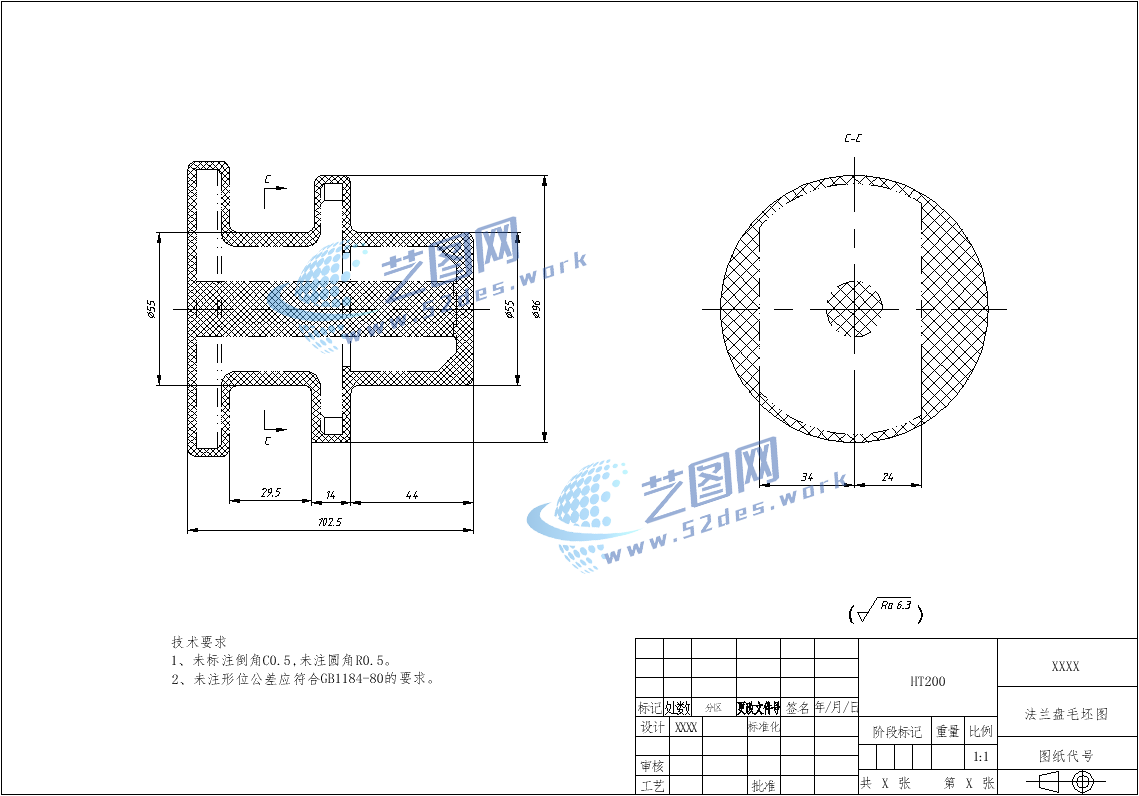

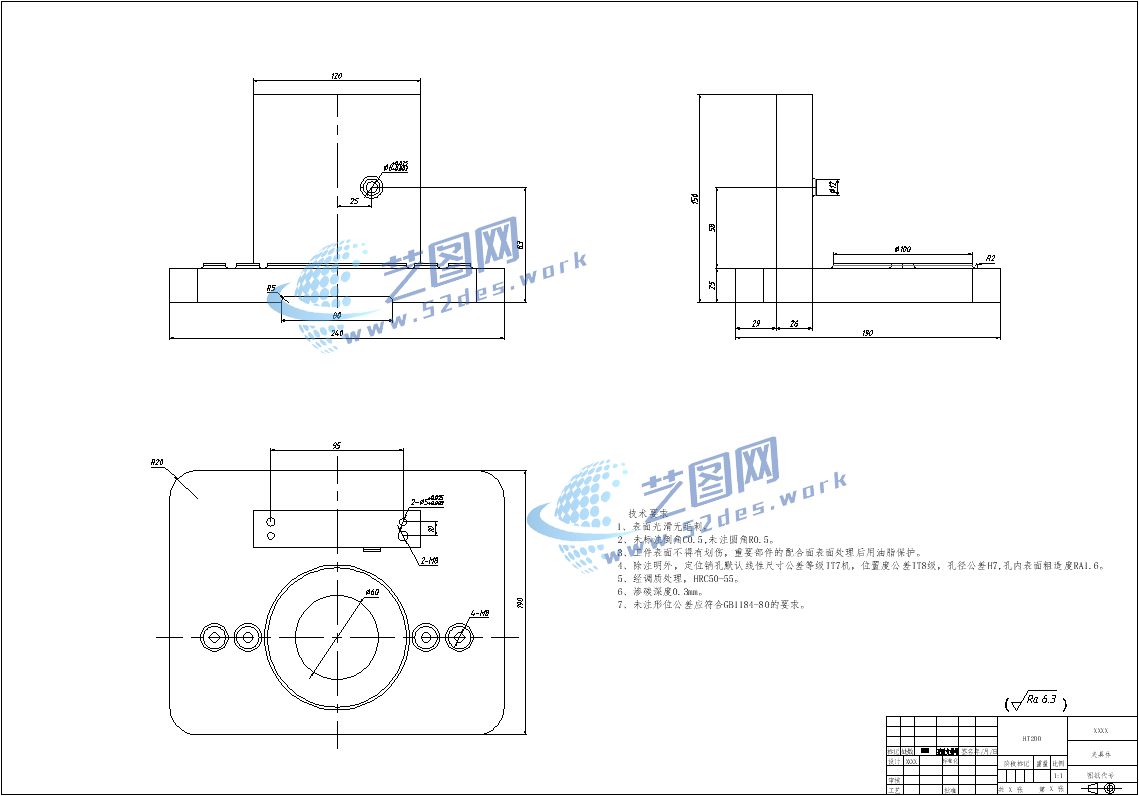

新国标CAD图纸、机械夹具装配图新国标CAD图纸：831004法兰盘毛坯图 新国标CAD图纸：夹具体

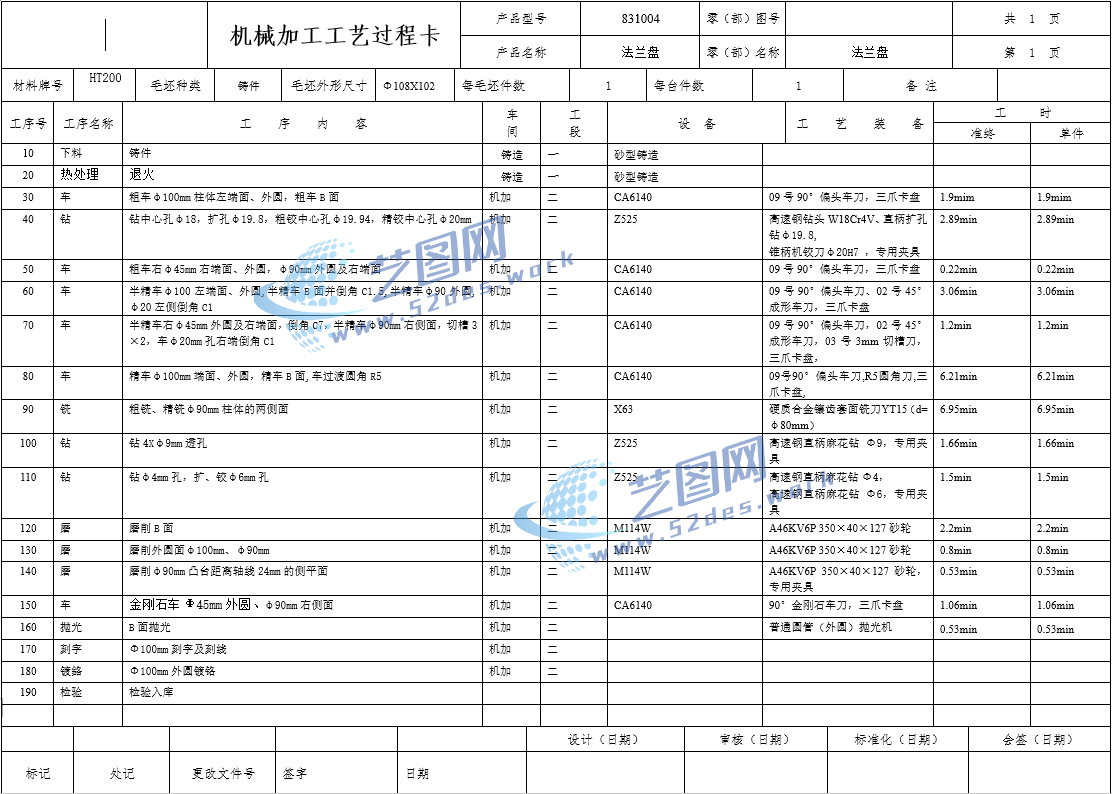

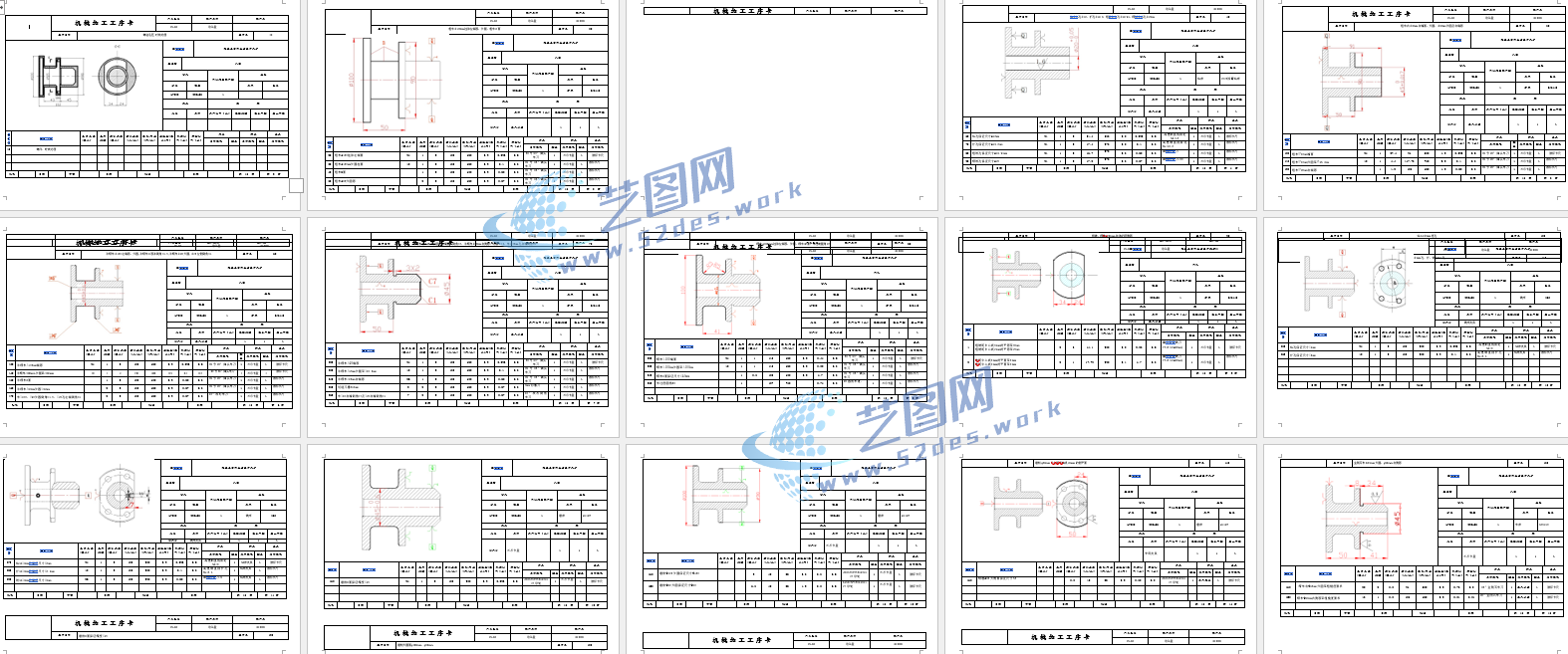

机械加工工艺卡

机械加工工序卡

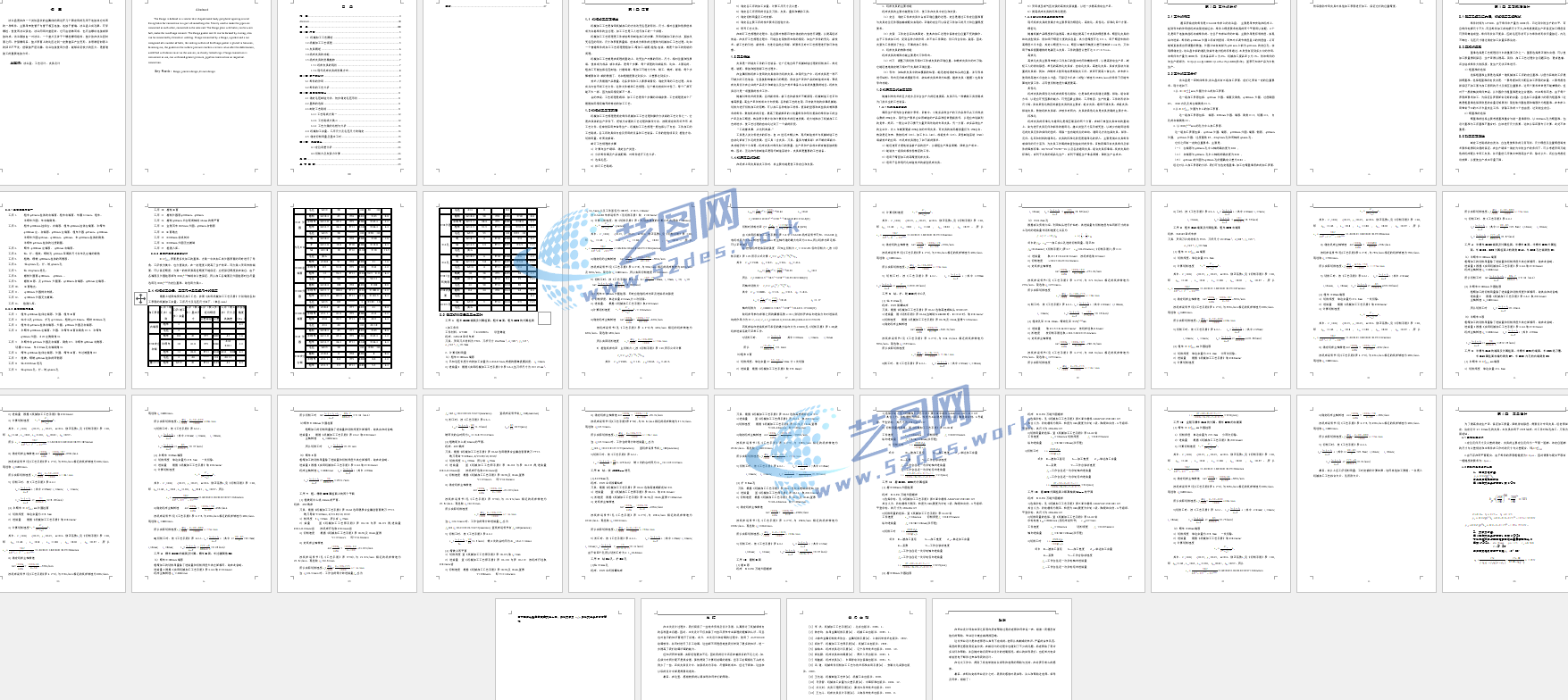

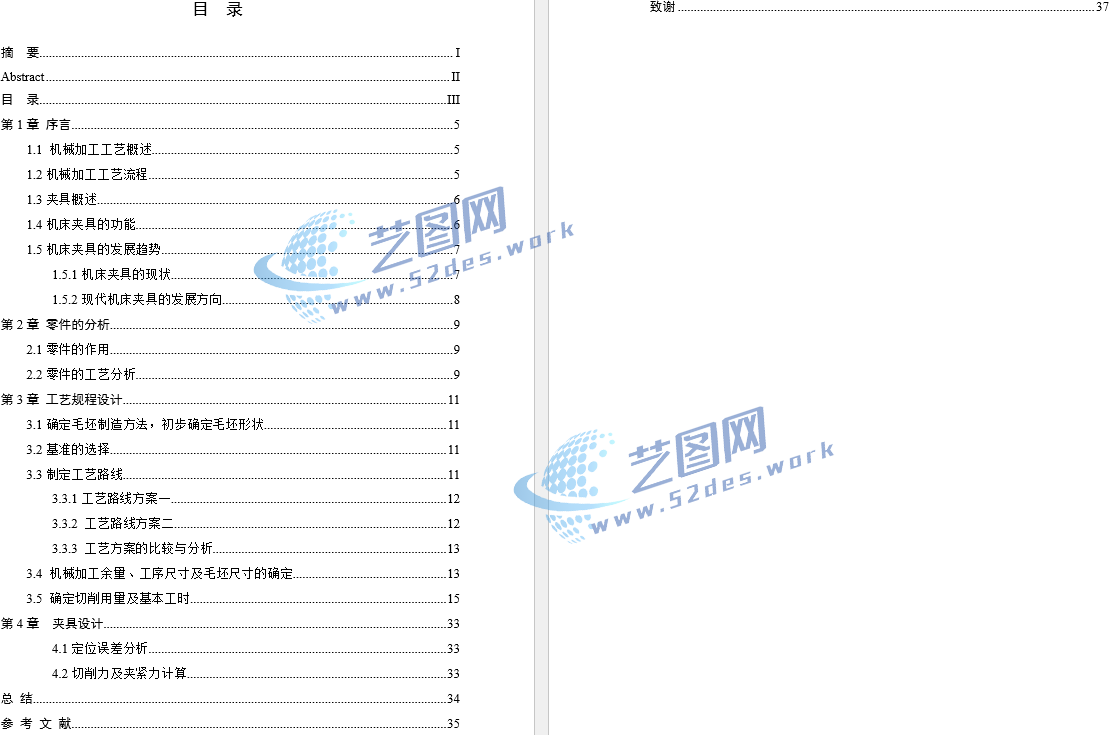

831004法兰盘夹具设计说明书目录

夹具采用移动压板压紧结构，通过螺杆驱动压板沿导向方向移动，实现工件快速装夹与松开。移动压板避让空间较大，便于法兰盘装卸，同时能够将夹紧力均匀传递至工件定位面，防止钻削过程中产生振动和转动。钻模板上设置钻套进行刀具导向，保证钻头加工轨迹准确，提高孔加工精度和生产效率。整体夹具结构紧凑，刚性良好，定位可靠，适用于法兰盘类零件批量钻孔加工。
