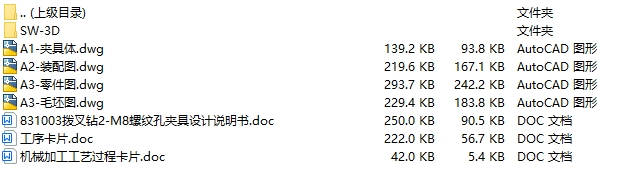

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

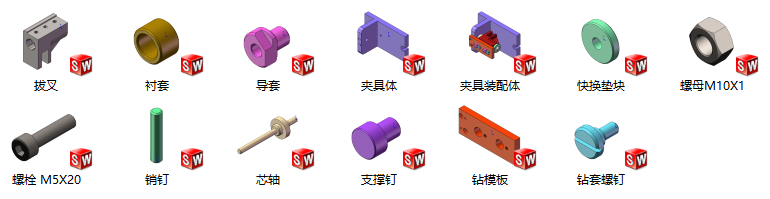

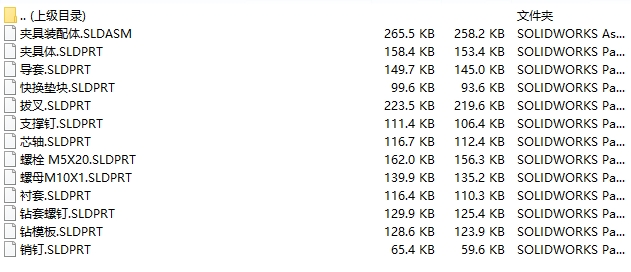

solidworks21版本、三维模型零件预览图

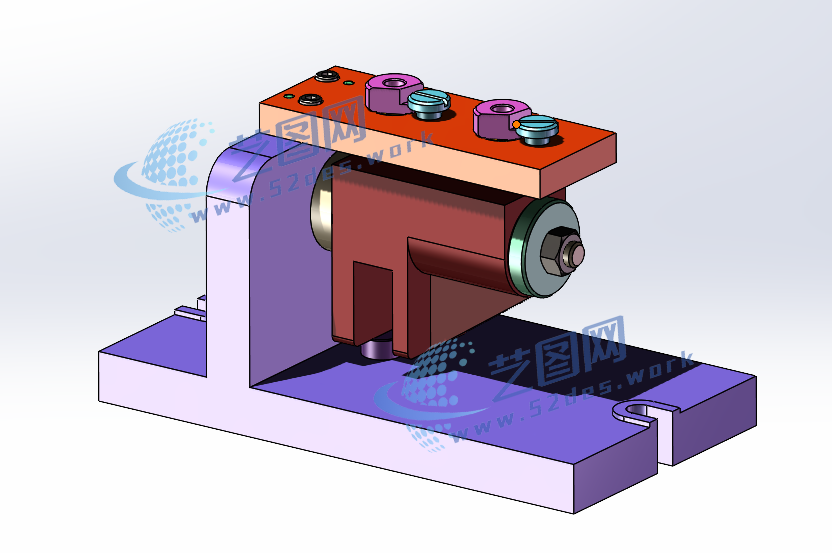

拨叉solidworks21版本三维装配模型

该拨叉钻M8孔夹具采用“一面两销”定位方案，以拨叉零件底面作为主要定位基准，配合圆柱销和削边销进行精确定位。底面定位限制工件的三个自由度，圆柱销限制两个方向的移动自由度，削边销消除工件绕定位轴线的旋转自由度，使拨叉在夹具中实现完全定位。该定位方式符合六点定位原理，能够有效保证M8螺纹孔与拨叉基准面之间的位置精度，提高钻孔及攻螺纹加工的稳定性。

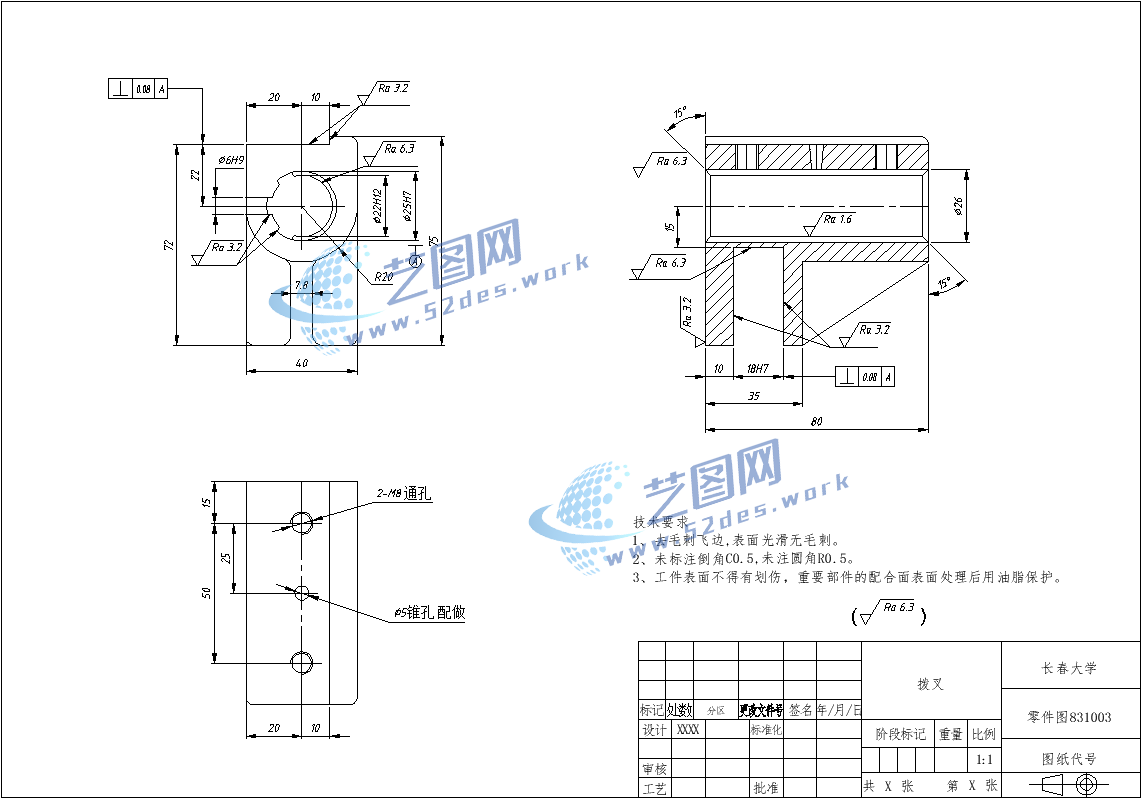

新国标CAD图纸：拨叉

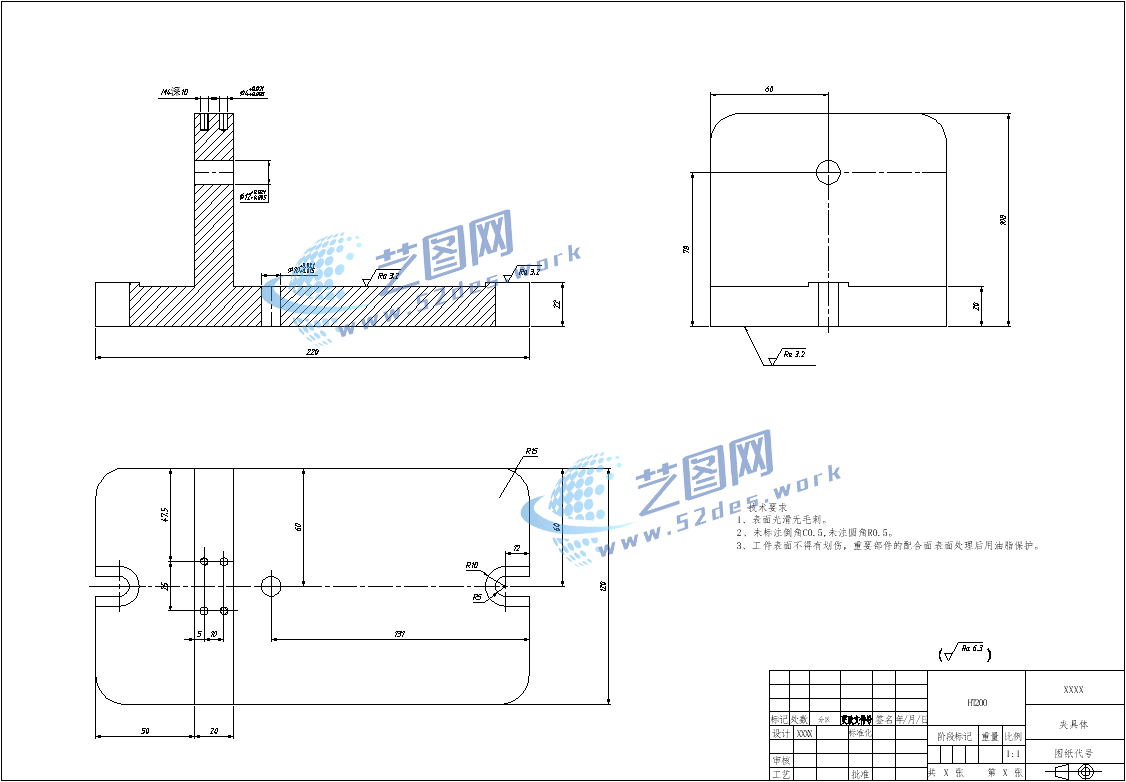

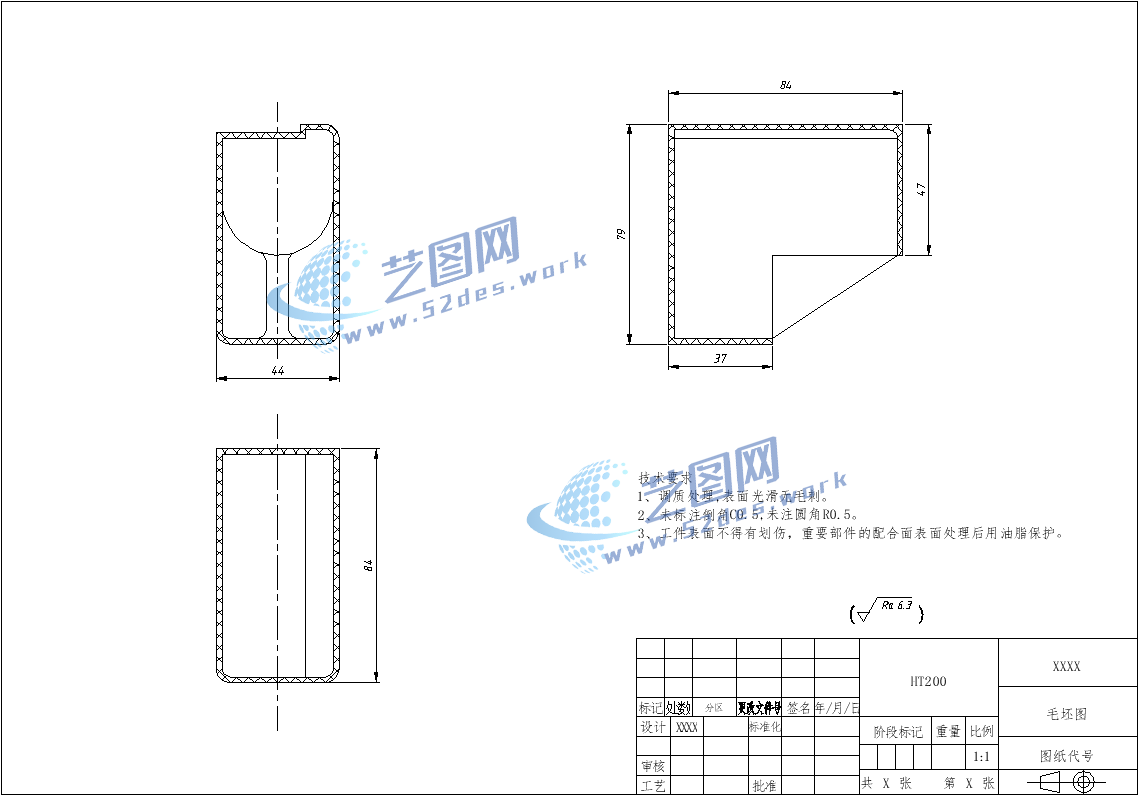

新国标CAD图纸：机械夹具设计装配图新国标CAD图纸：831003拨叉毛坯图 新国标CAD图纸：夹具体

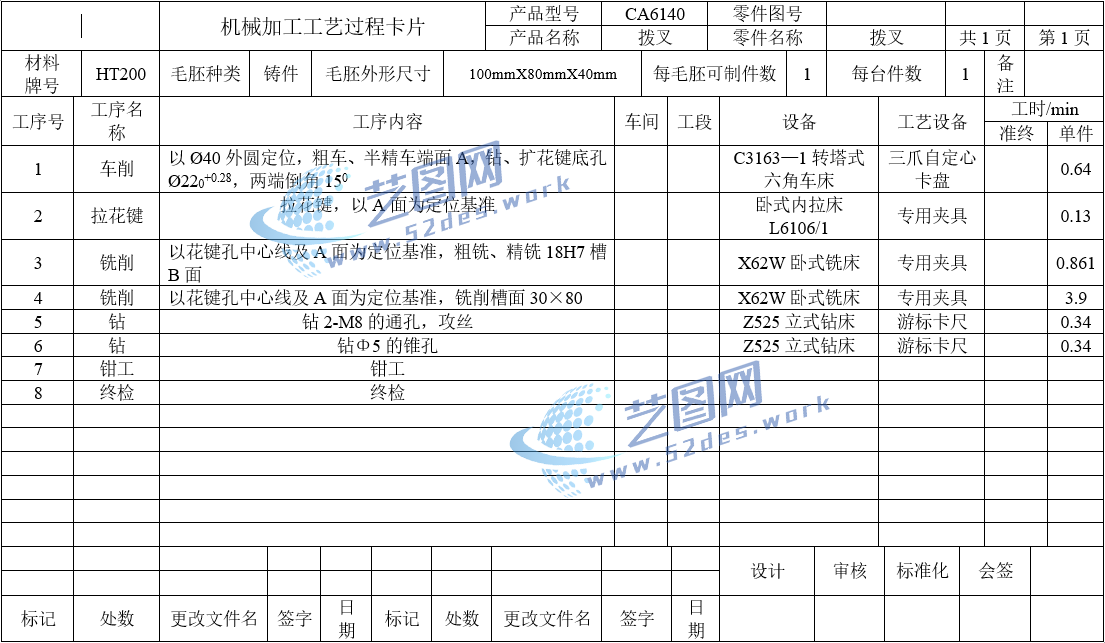

机械加工工艺卡

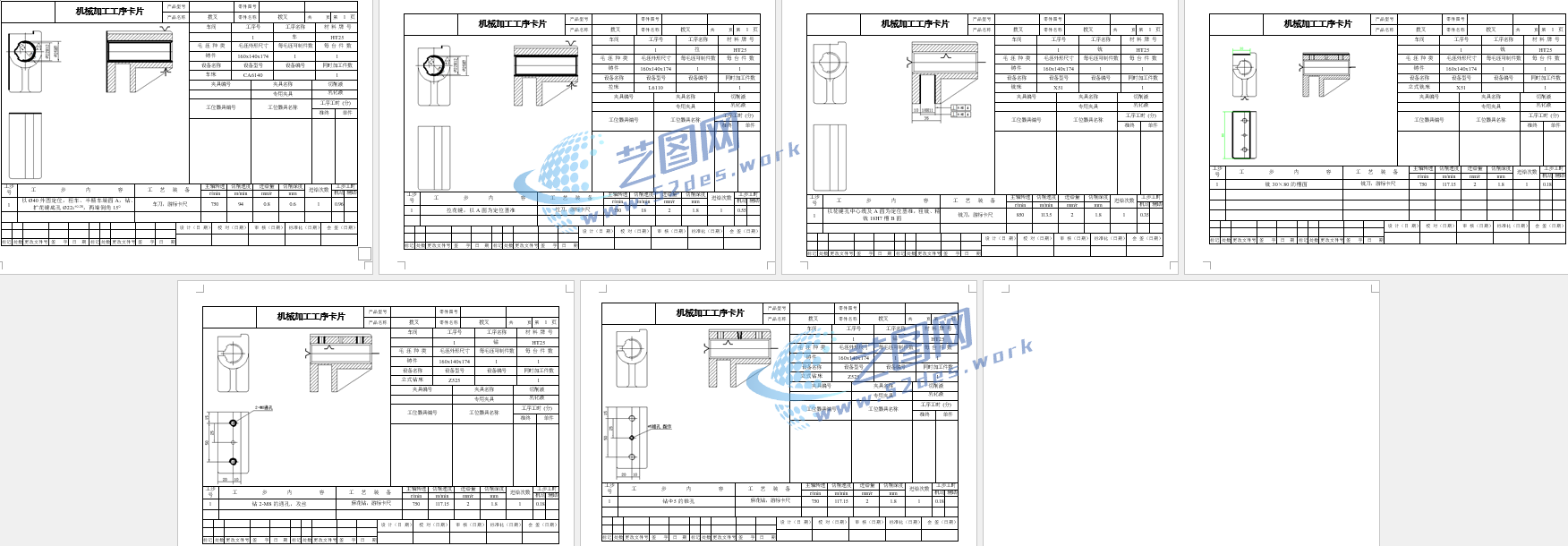

机械加工工序卡

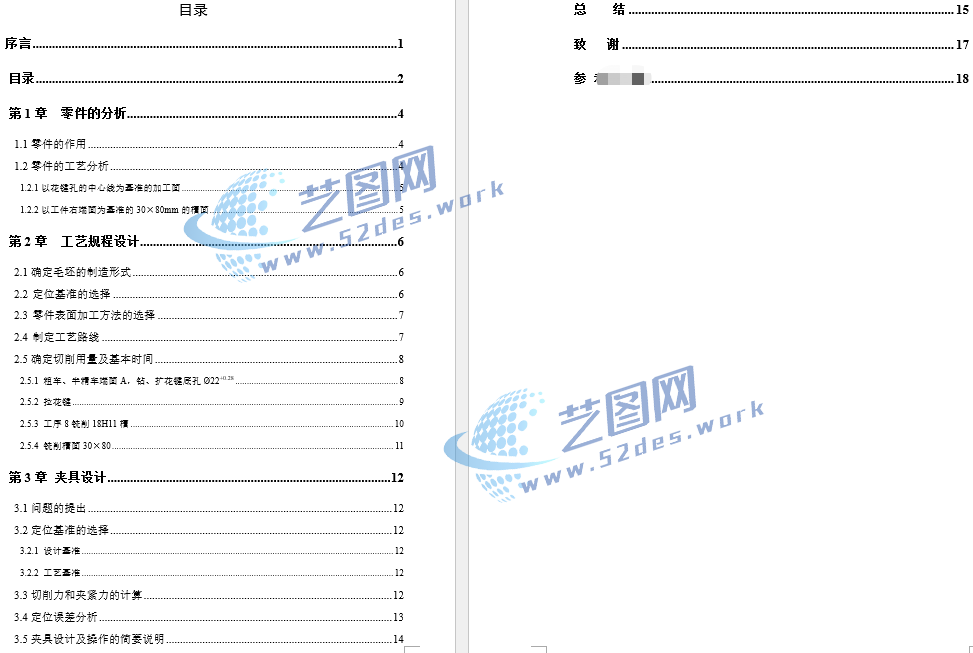

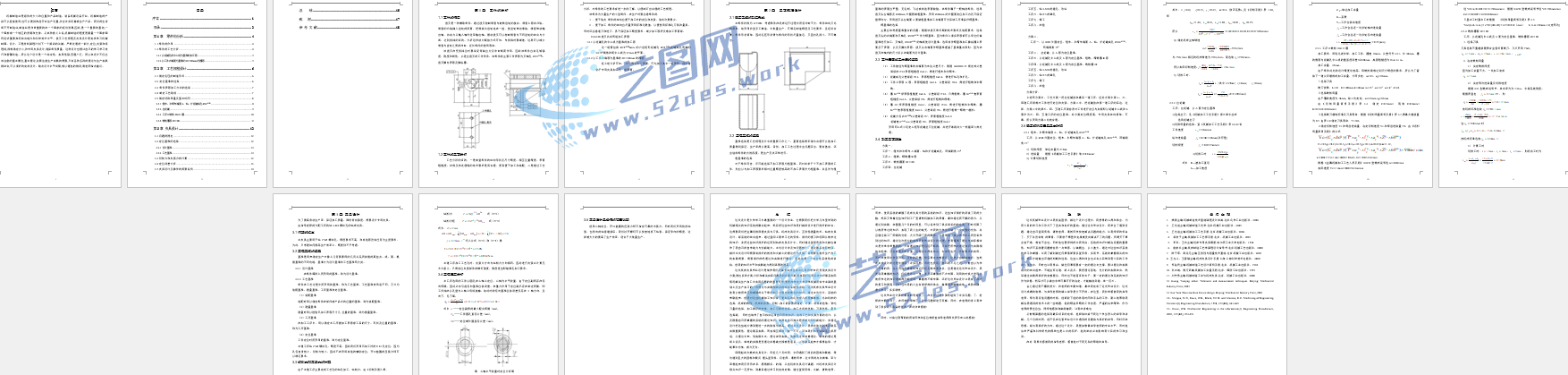

拨叉夹具设计说明书目录
