前刹车调整臂钻G8螺纹孔夹具设计含CAD图纸+solidworks21三维模型+说明书｜C22200

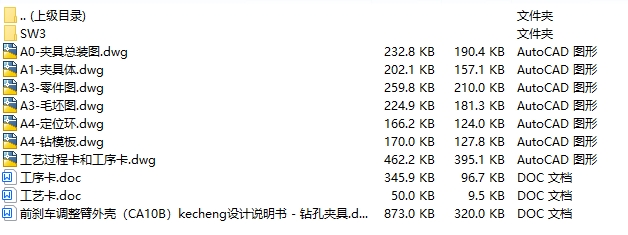

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

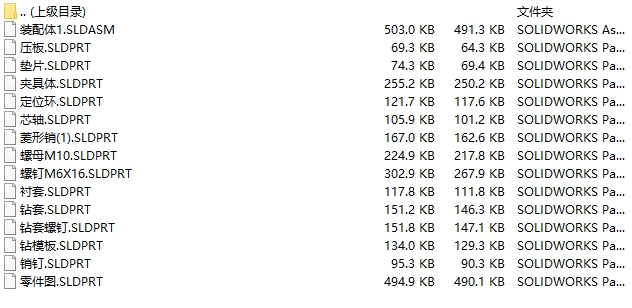

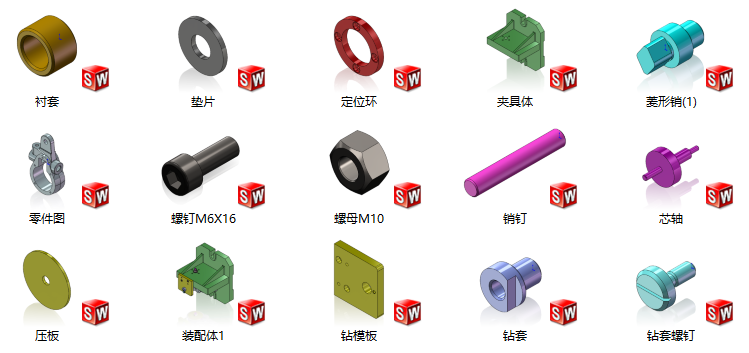

solidworks21版本、三维模型零件预览图

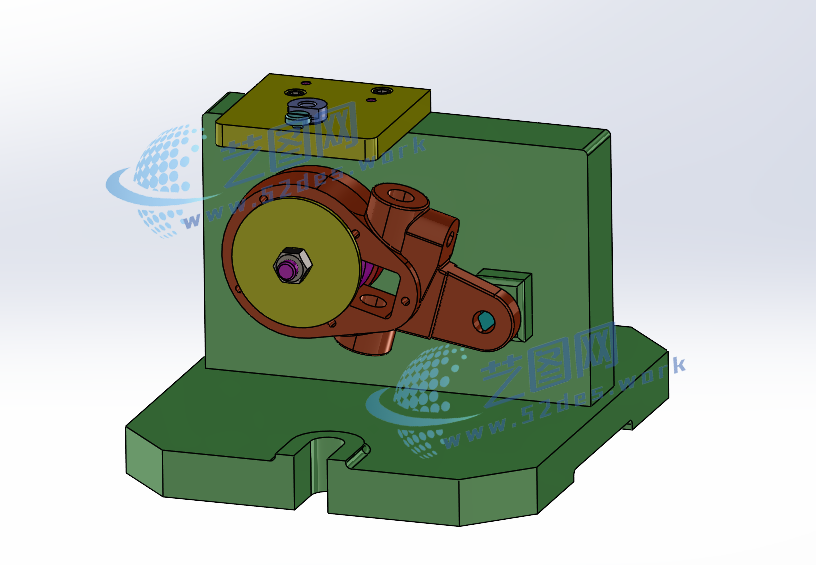

该夹具主要由夹具体、定位芯轴、菱形销定位机构、压紧机构及钻削导向结构组成。工件通过定位芯轴与中心孔配合实现主要定位，结合菱形销限制工件转动自由度，保证刹车调整臂在加工过程中的准确定位；顶部压板机构对工件进行轴向夹紧，提高装夹稳定性。

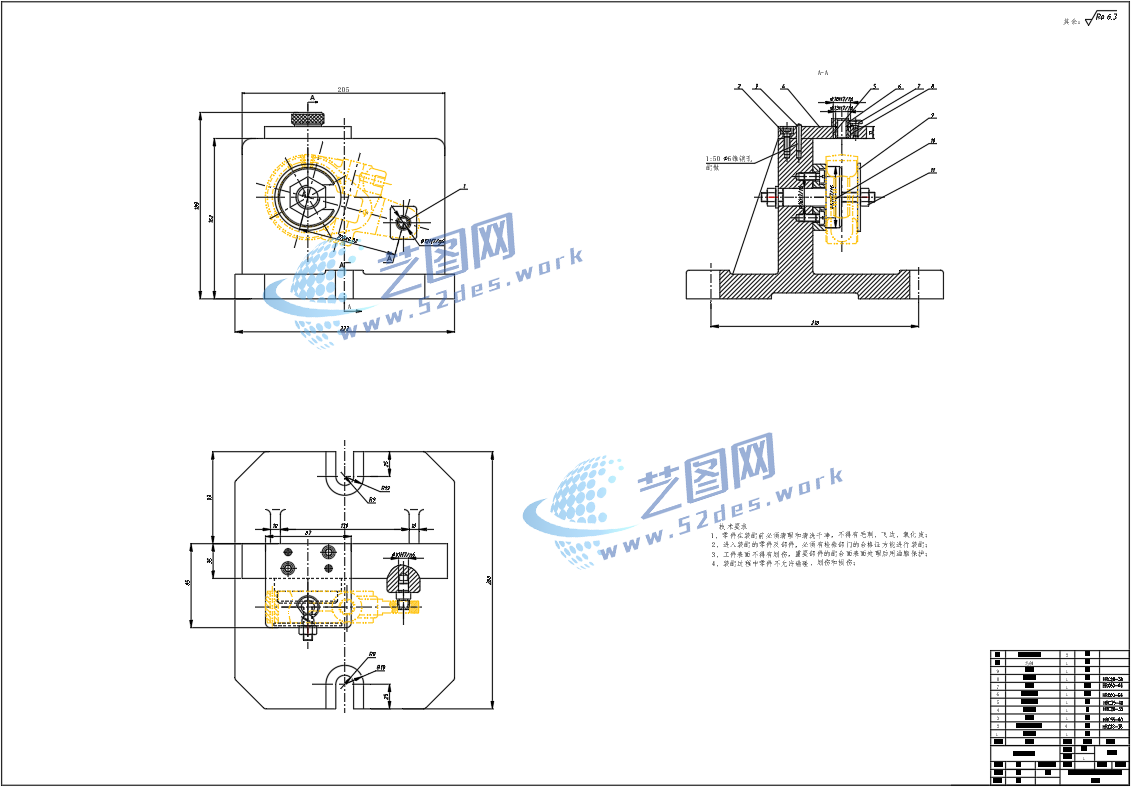

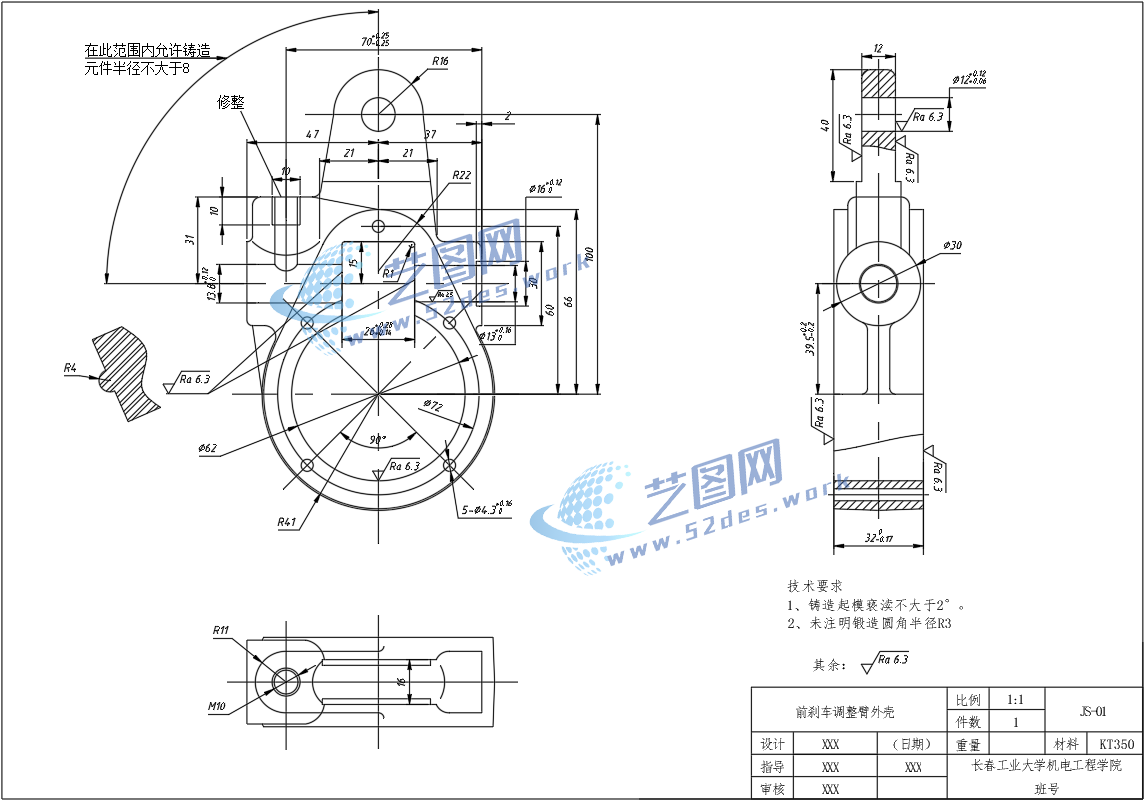

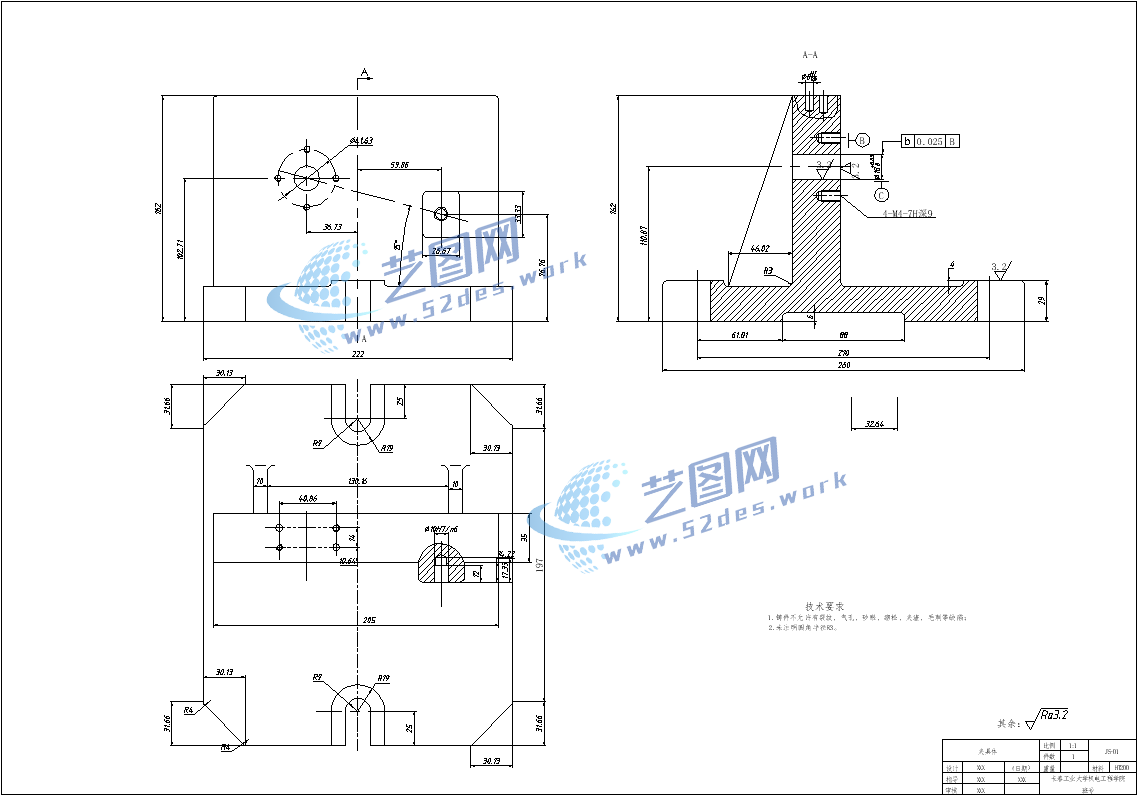

机械夹具solidworks21版本三维装配模型 新国标CAD图纸：前刹车调整臂 新国标CAD图纸：机械夹具设计装配图新国标CAD图纸：夹具体

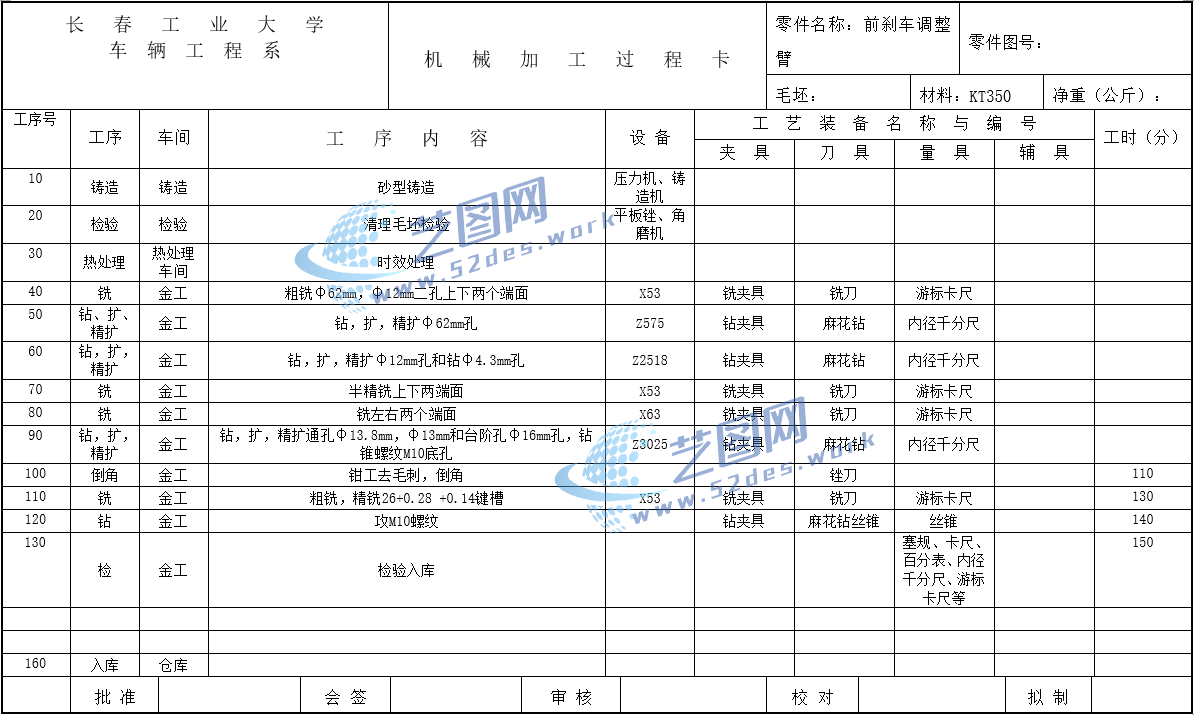

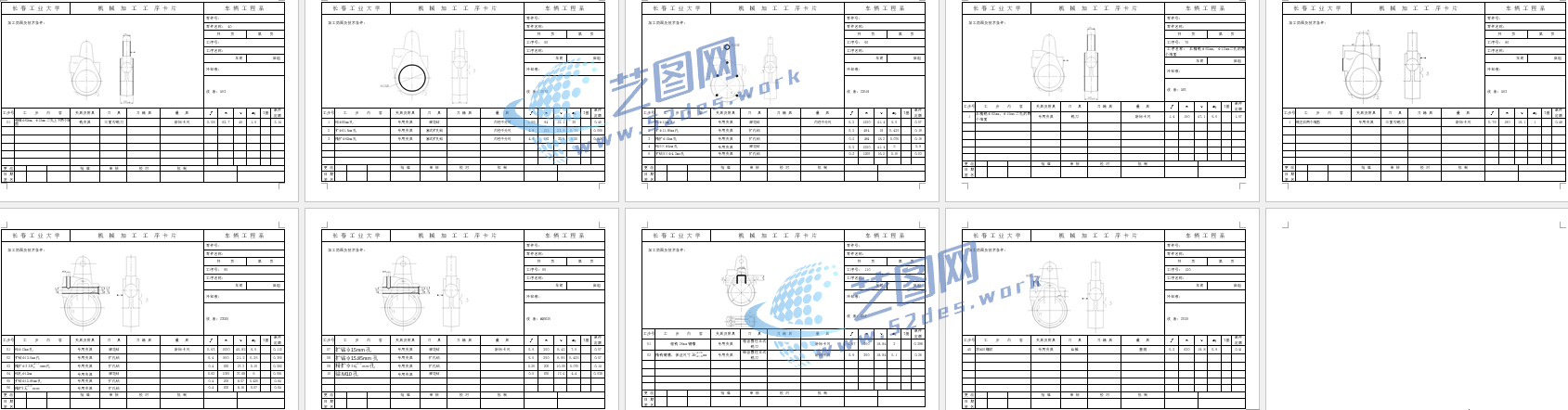

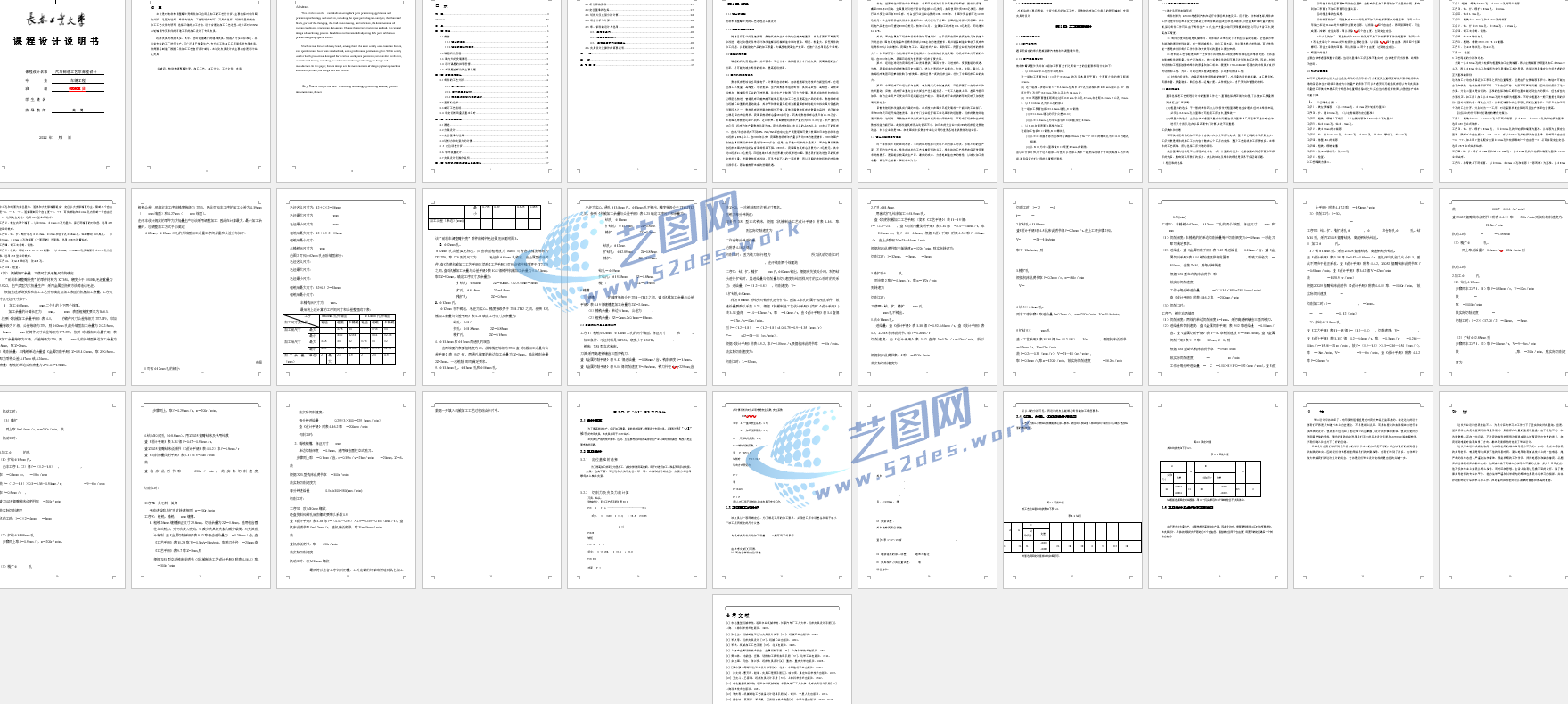

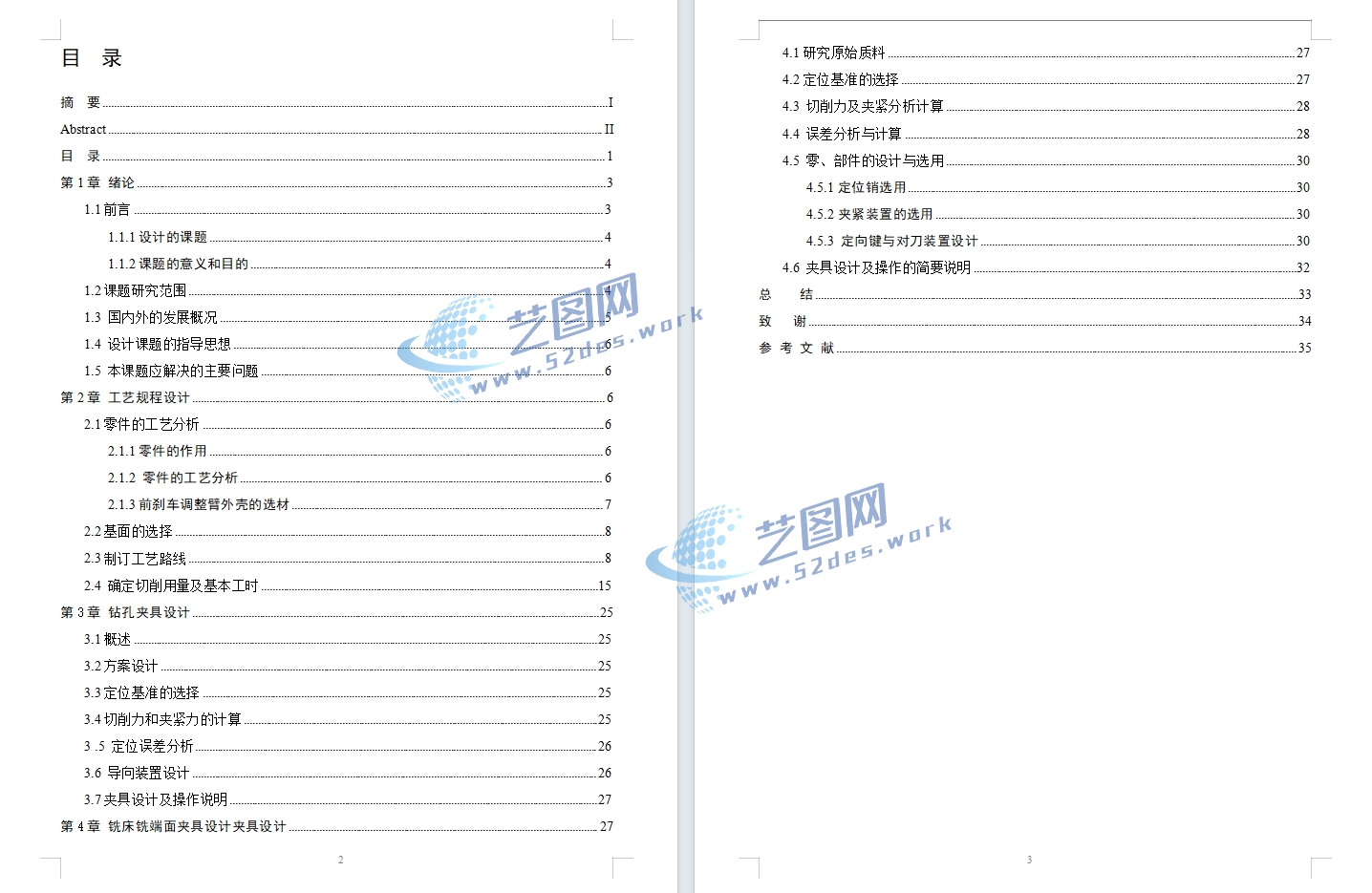

机械加工工艺卡 机械加工工序卡前刹车调整臂夹具设计说明书目录

该夹具采用芯轴定位与菱形销辅助定位结构，具有定位精度高、夹紧可靠、结构紧凑等特点。通过合理的定位方式保证G8螺纹孔加工位置精度，适用于汽车零部件批量加工生产，提高加工效率和产品一致性。
