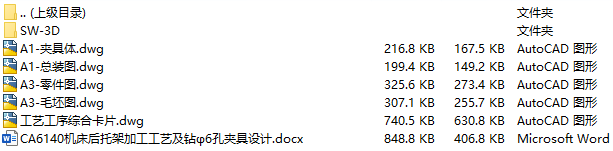

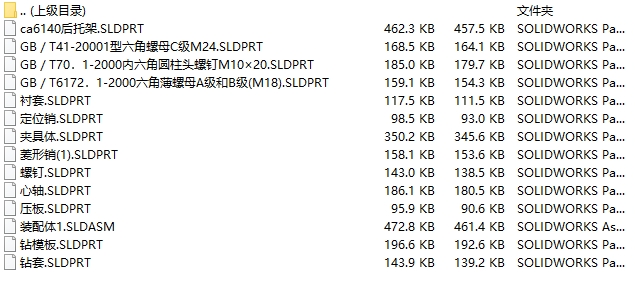

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

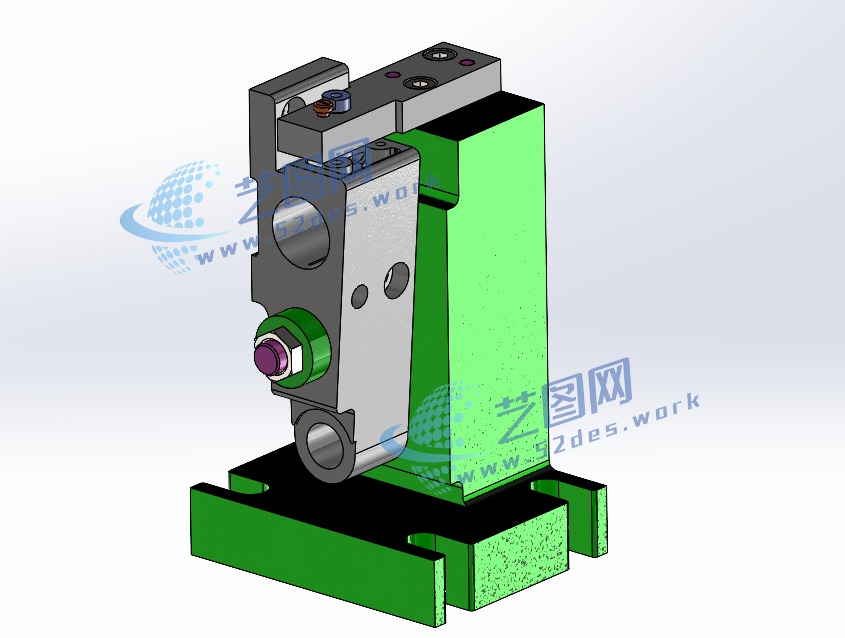

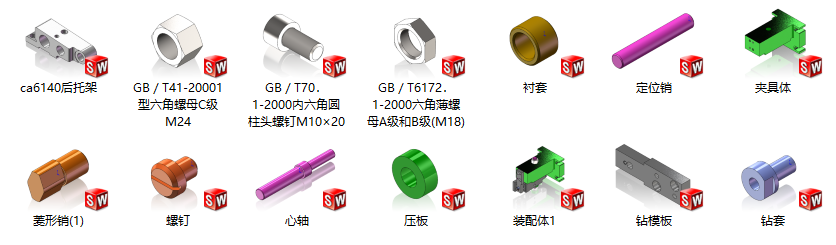

solidworks21版本、三维模型零件预览图

后托架钻6孔夹具主要由定位芯轴、支撑机构、螺旋压紧机构、钻模板和夹具体组成。工件通过定位芯轴与内孔配合实现中心定位，结合底面支撑限制工件位置，采用螺旋压紧机构固定工件，钻模板引导钻头完成6孔加工，保证孔位精度和加工稳定性

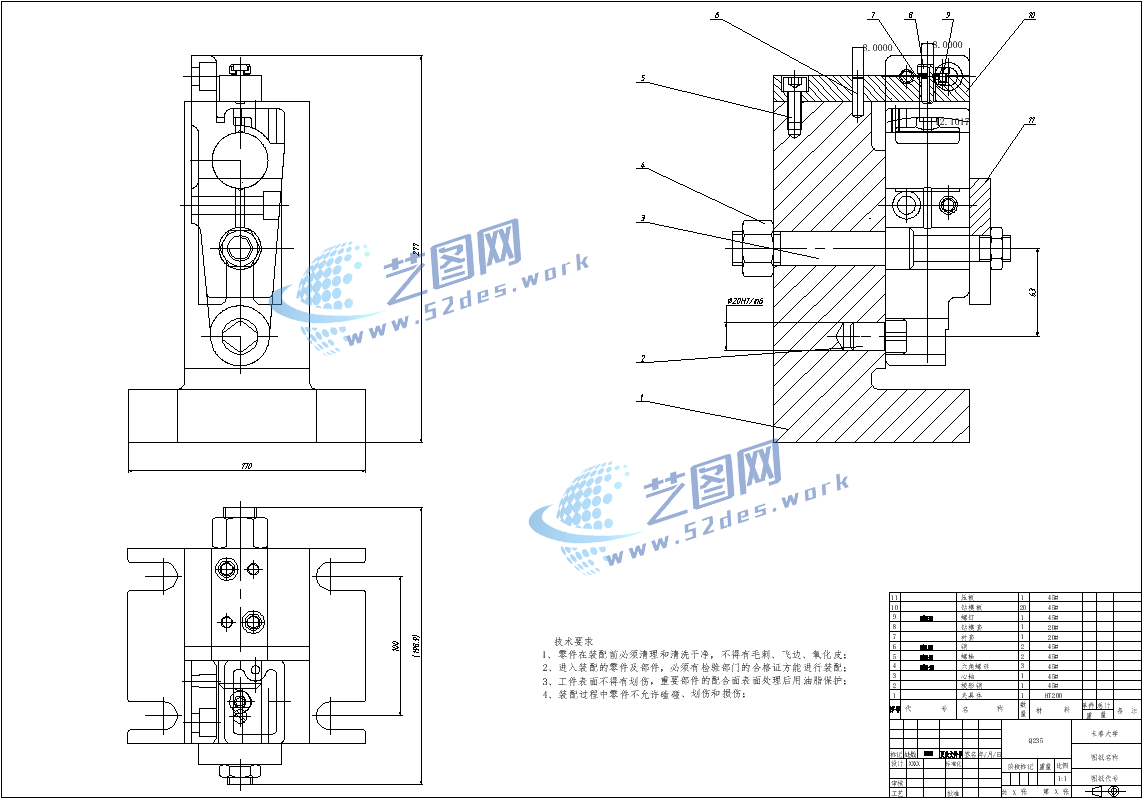

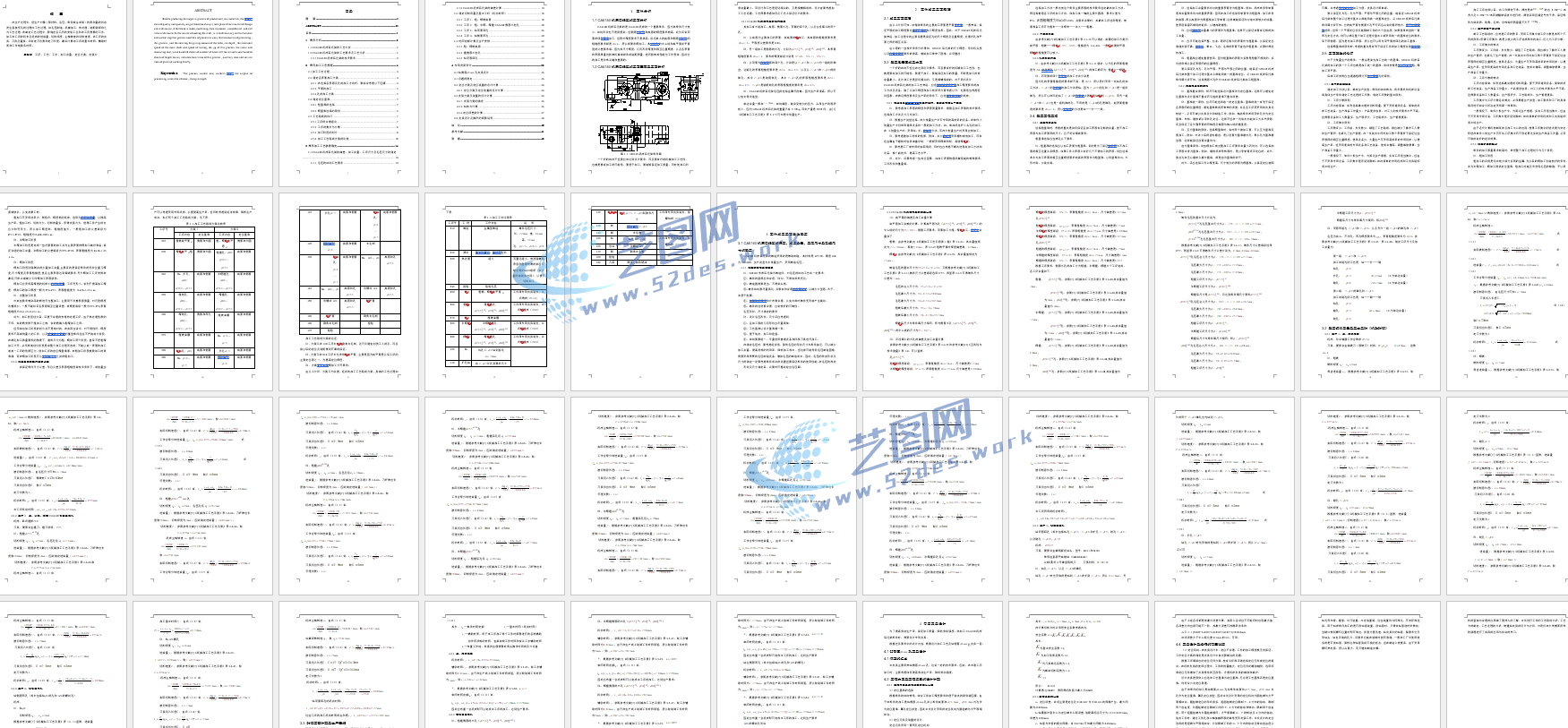

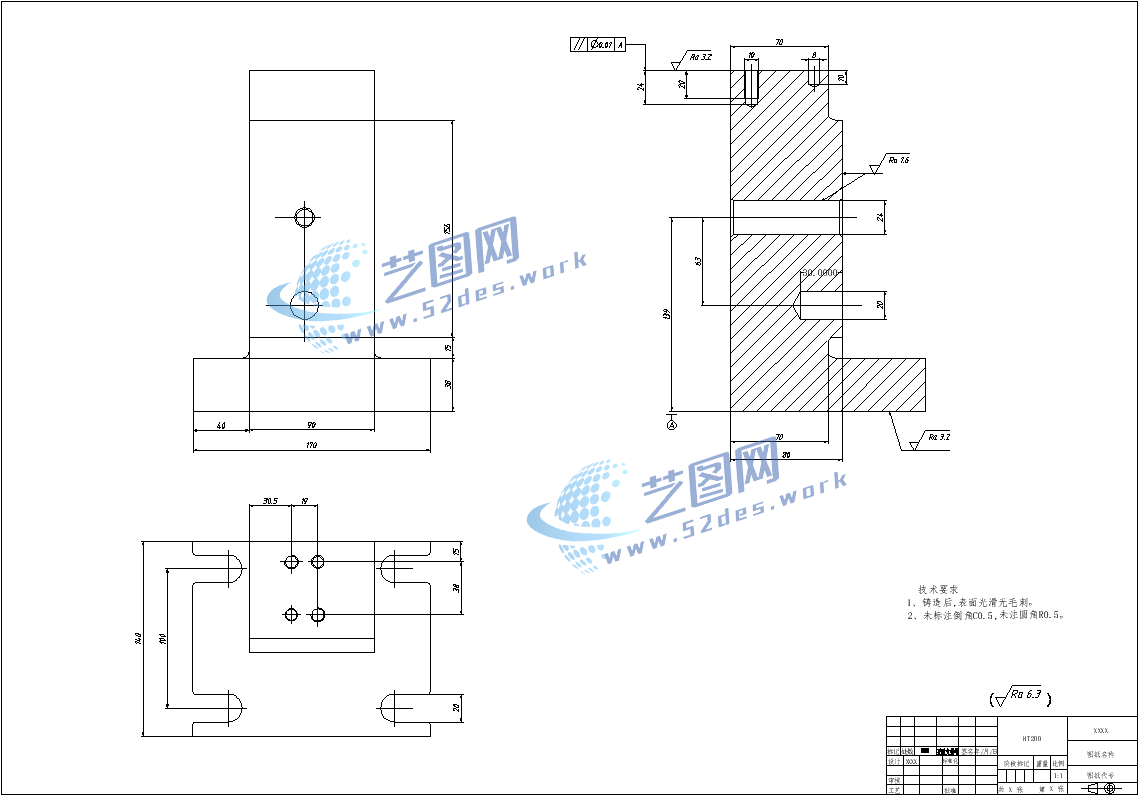

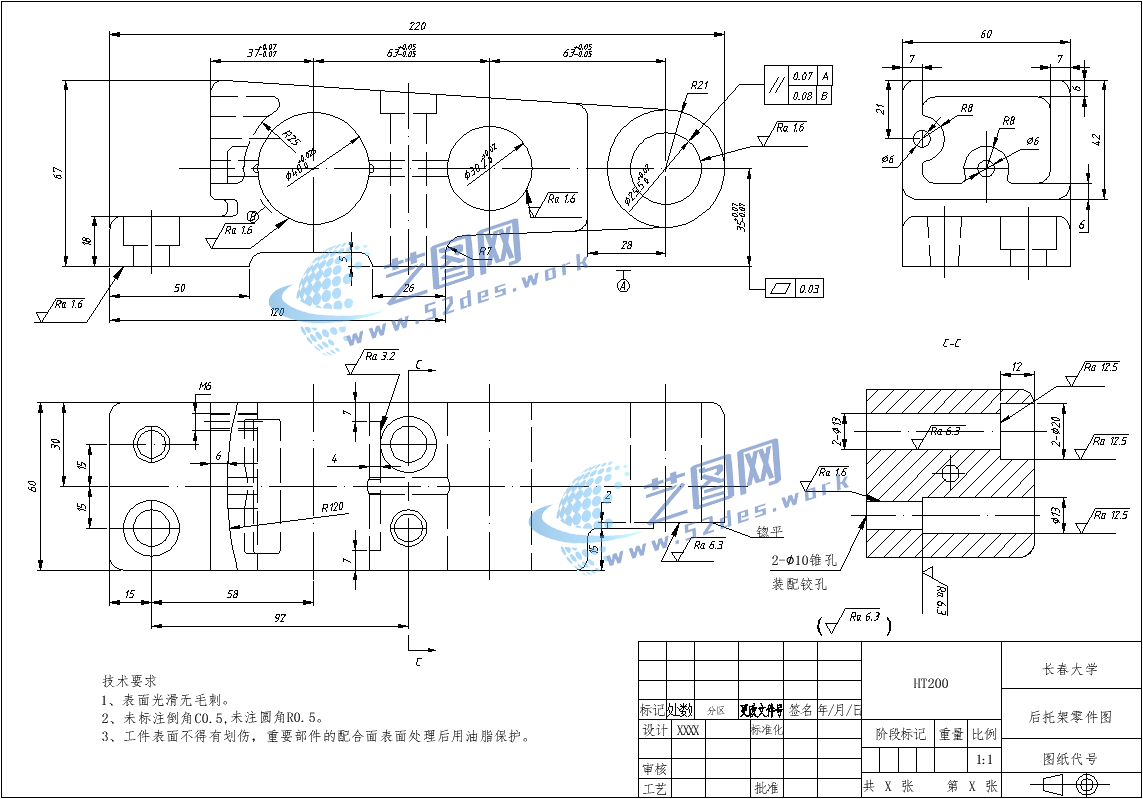

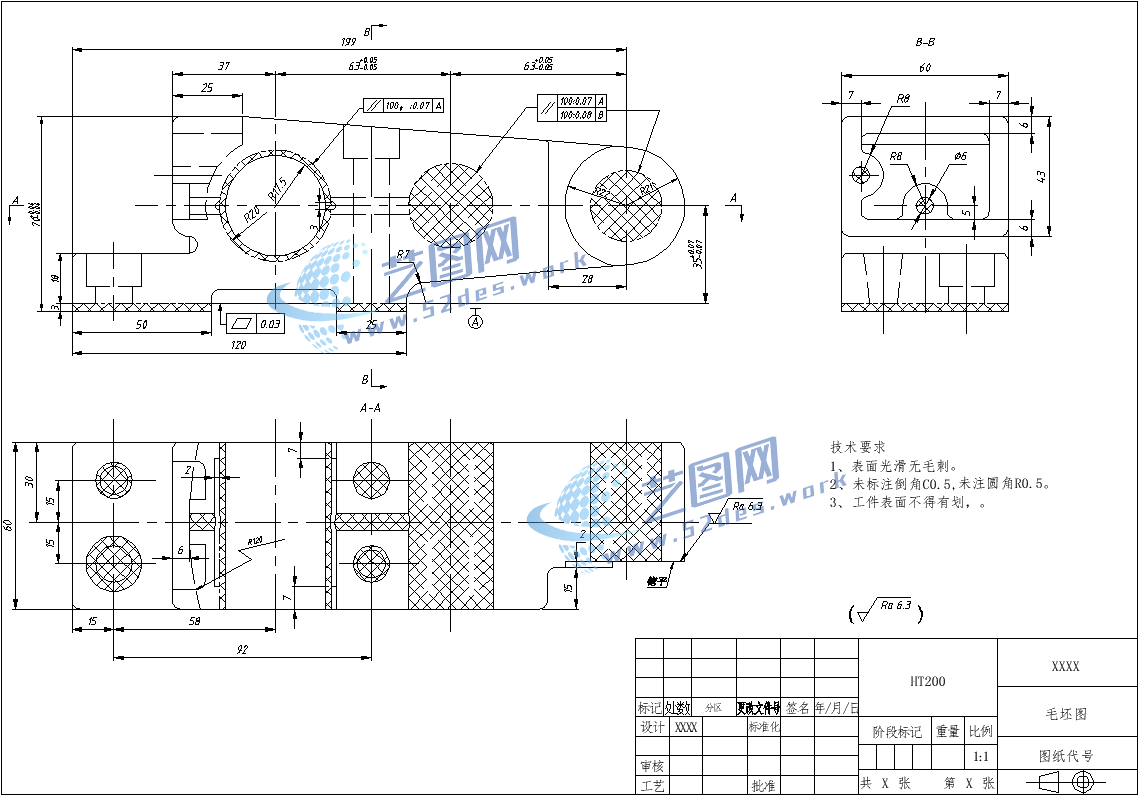

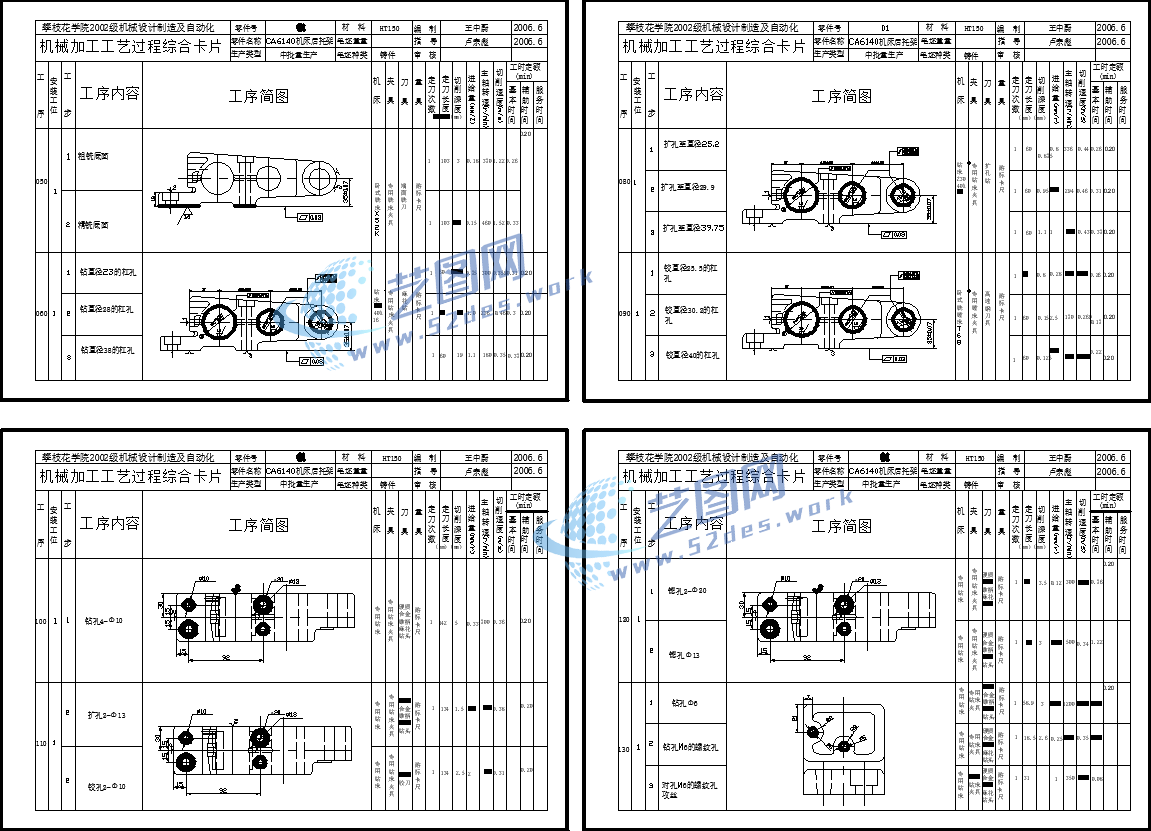

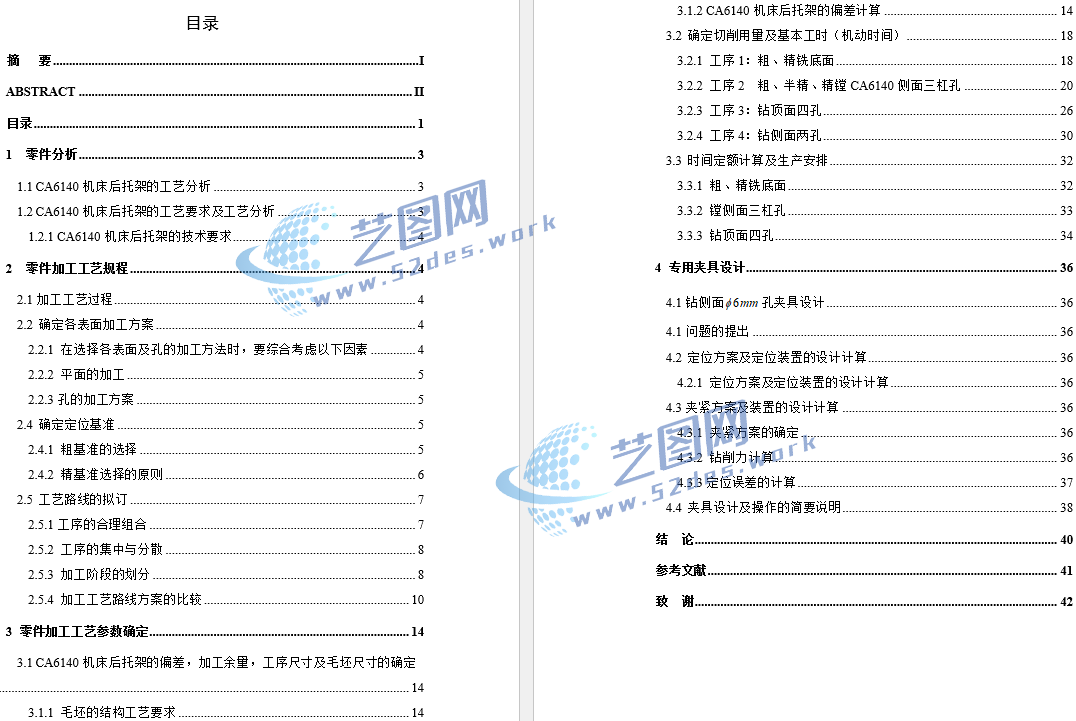

机械夹具solidworks21版本三维装配模型 新国标CAD图纸：后托架 新国标CAD图纸：机械夹具设计装配图新国标CAD图纸：夹具体 新国标CAD图纸：后托架毛坯图 机械加工工艺卡 后托架夹具设计说明书目录
