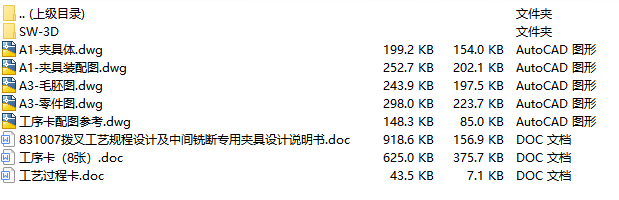

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

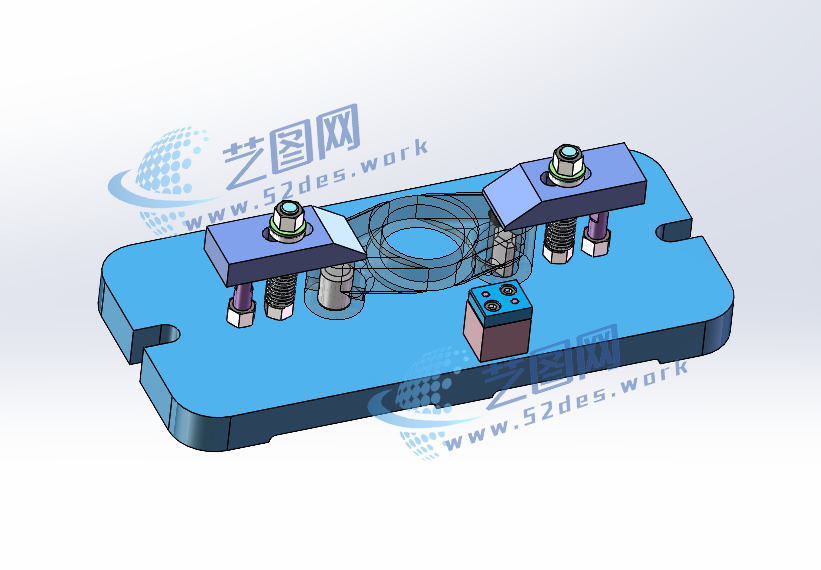

solidworks21版本、三维模型零件预览图

831007拨叉铣断夹具主要由定位销定位机构、支撑定位机构、螺旋压紧机构、压板夹紧机构和夹具体组成。夹具采用一面两销定位原理，通过底面支撑确定工件基准位置，利用定位销限制工件水平方向自由度，实现工件准确定位。采用螺旋压紧机构带动压板对拨叉进行夹紧，使工件与定位元件保持可靠贴合，保证铣断加工过程中受力稳定，避免因切削力导致工件偏移。该夹具具有定位精度高、夹紧可靠、操作方便等特点，适用于831007拨叉零件的批量铣断加工。

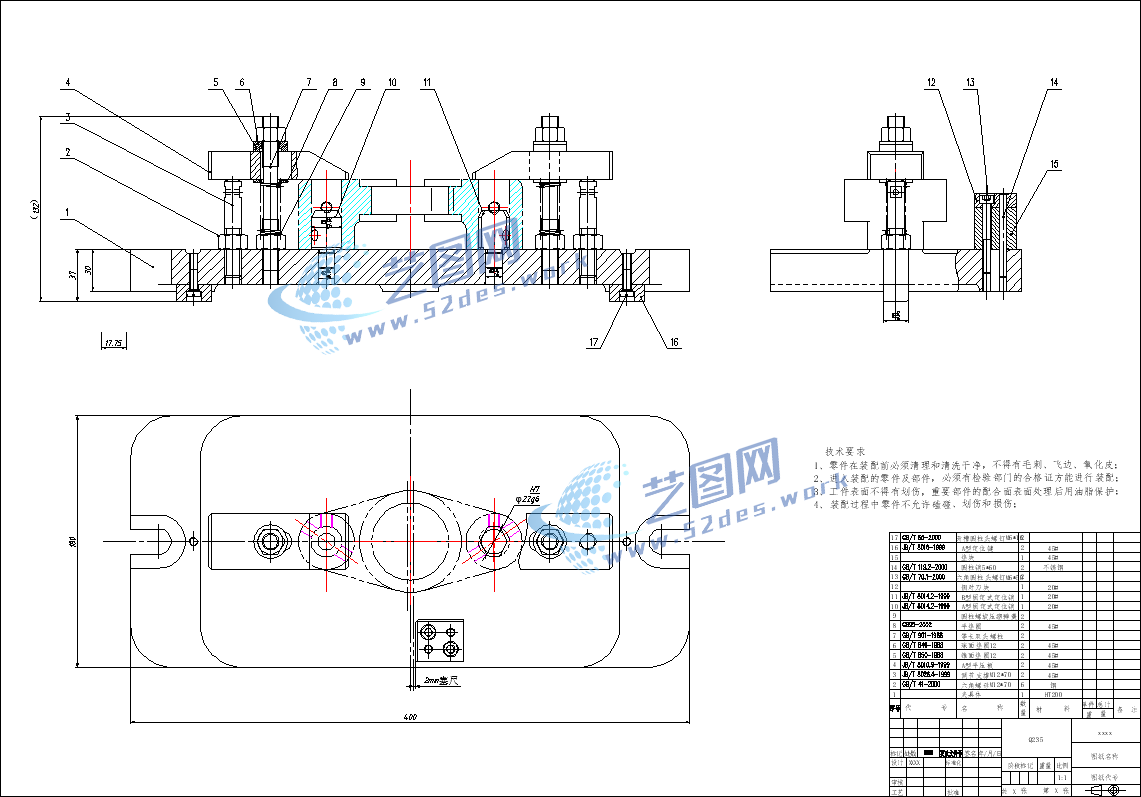

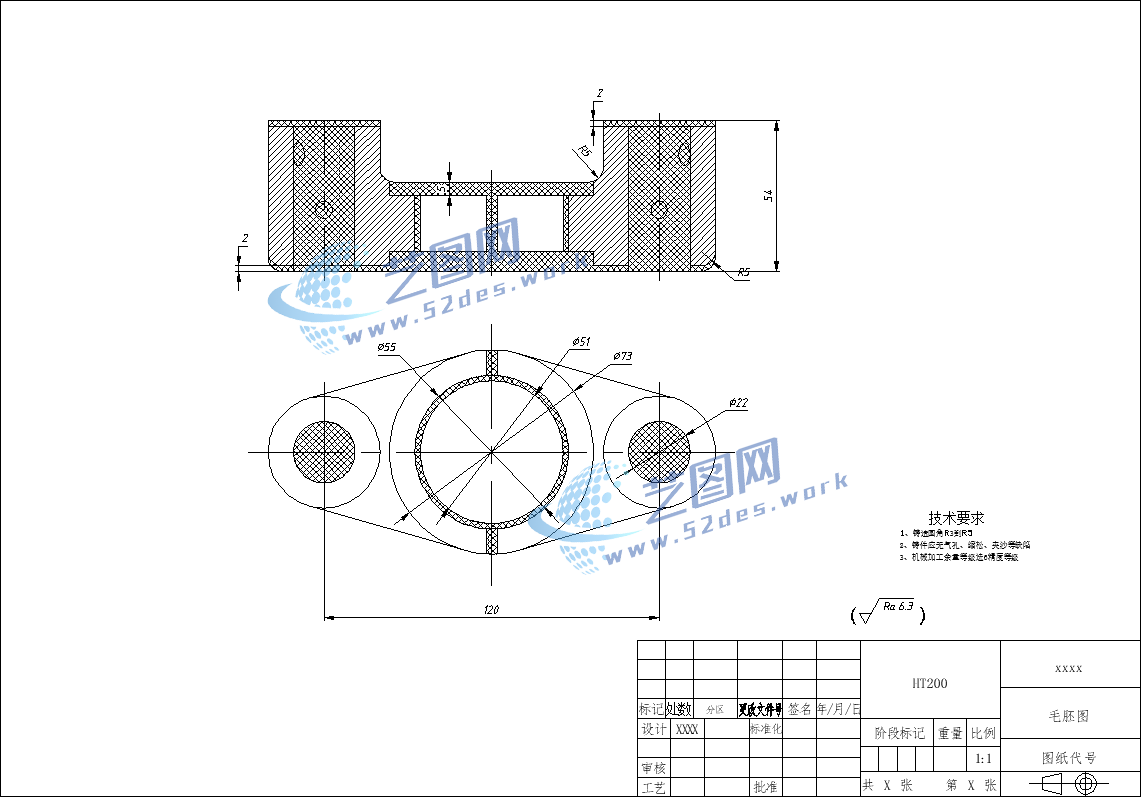

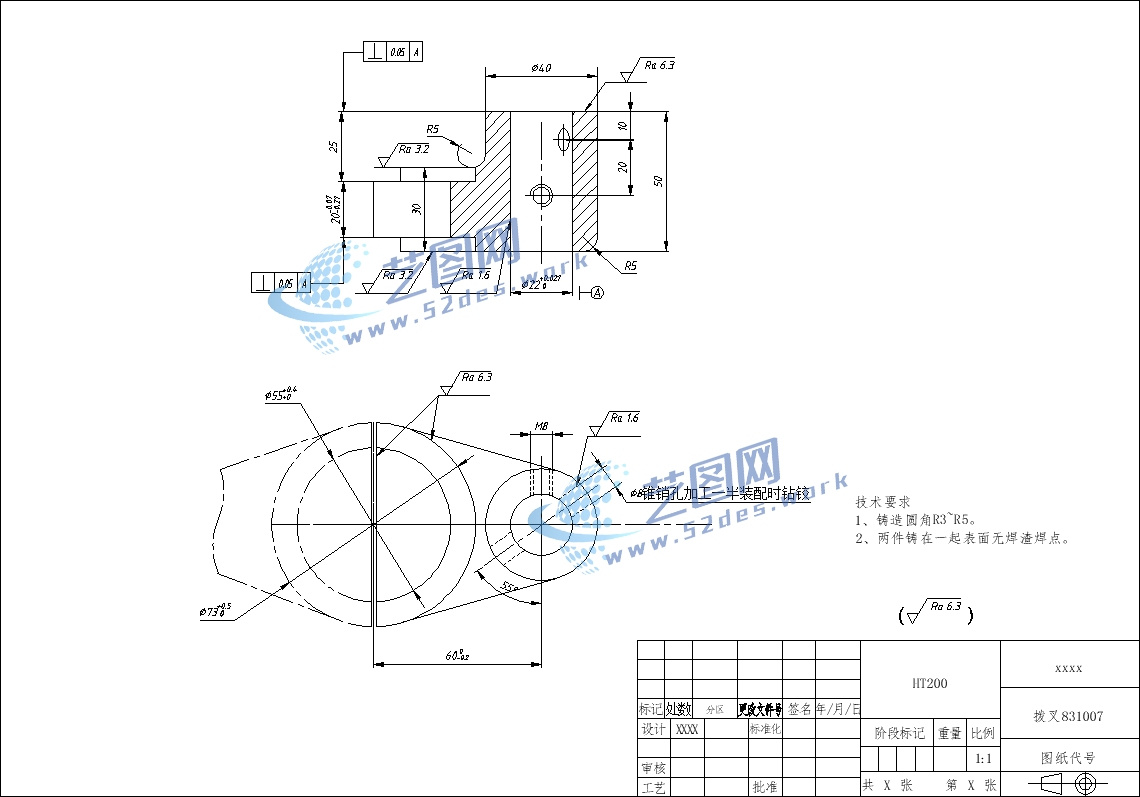

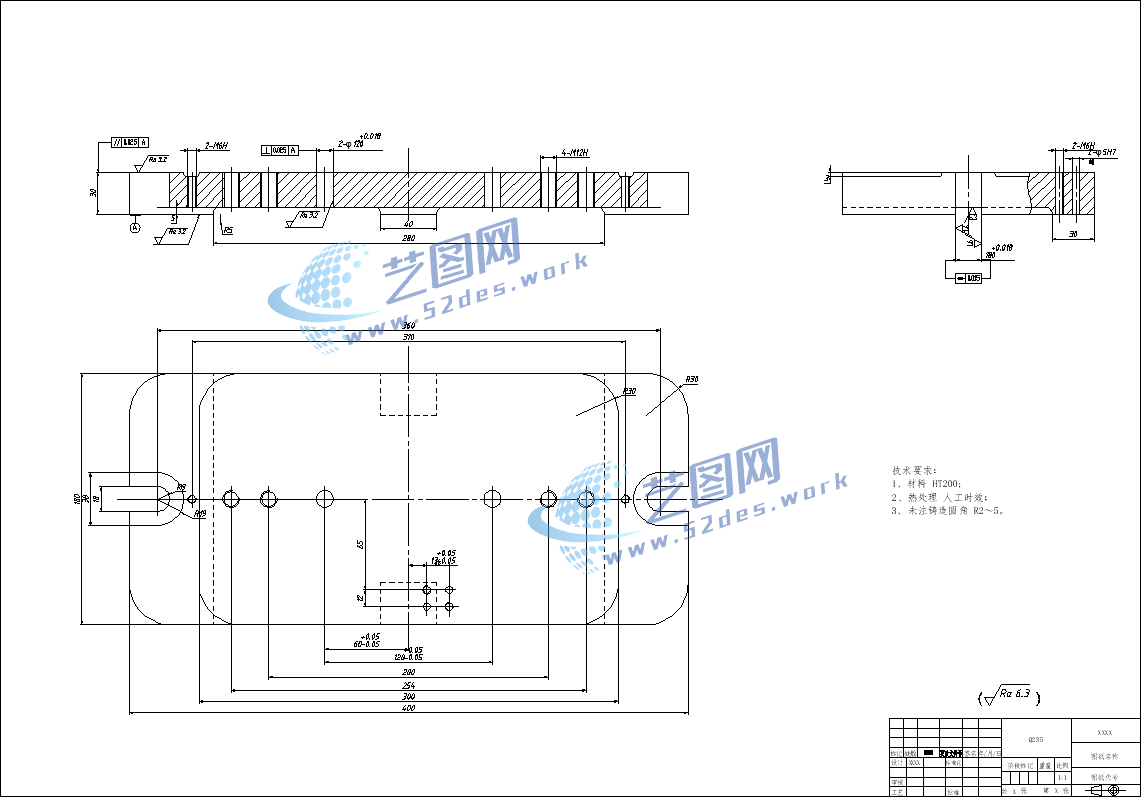

拨叉solidworks21版本三维装配模型新国标CAD图纸：夹具体 新国标CAD图纸：机械夹具设计装配图新国标CAD图纸：拨叉新国标CAD图纸：拨叉毛坯图

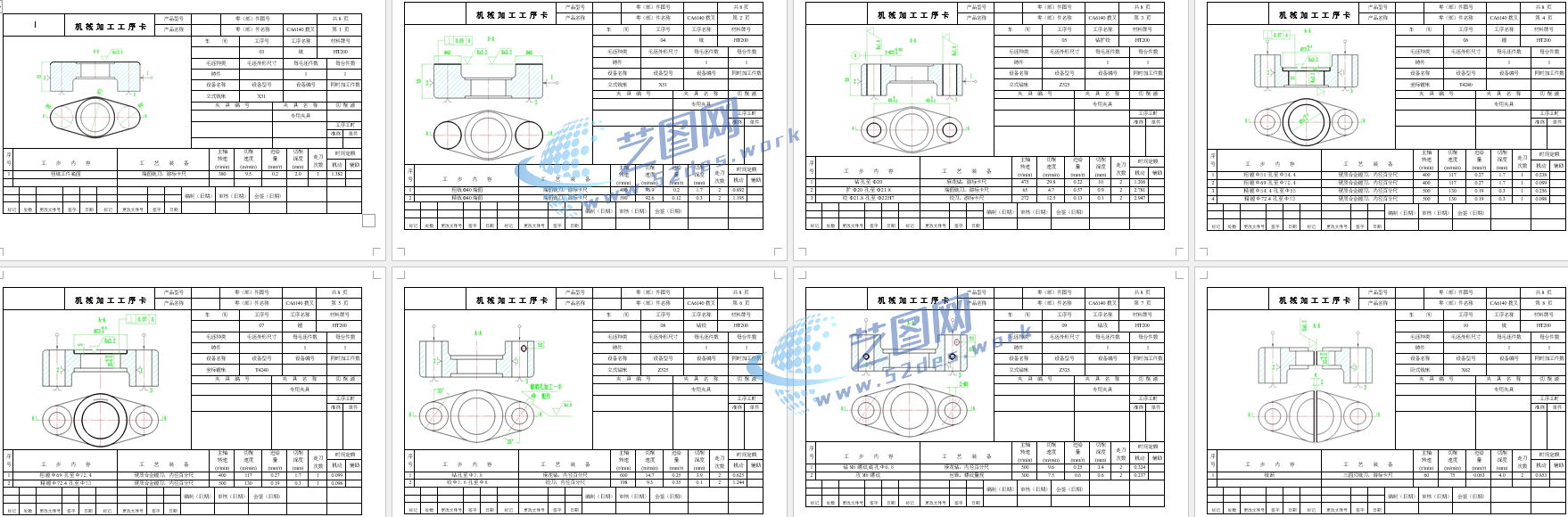

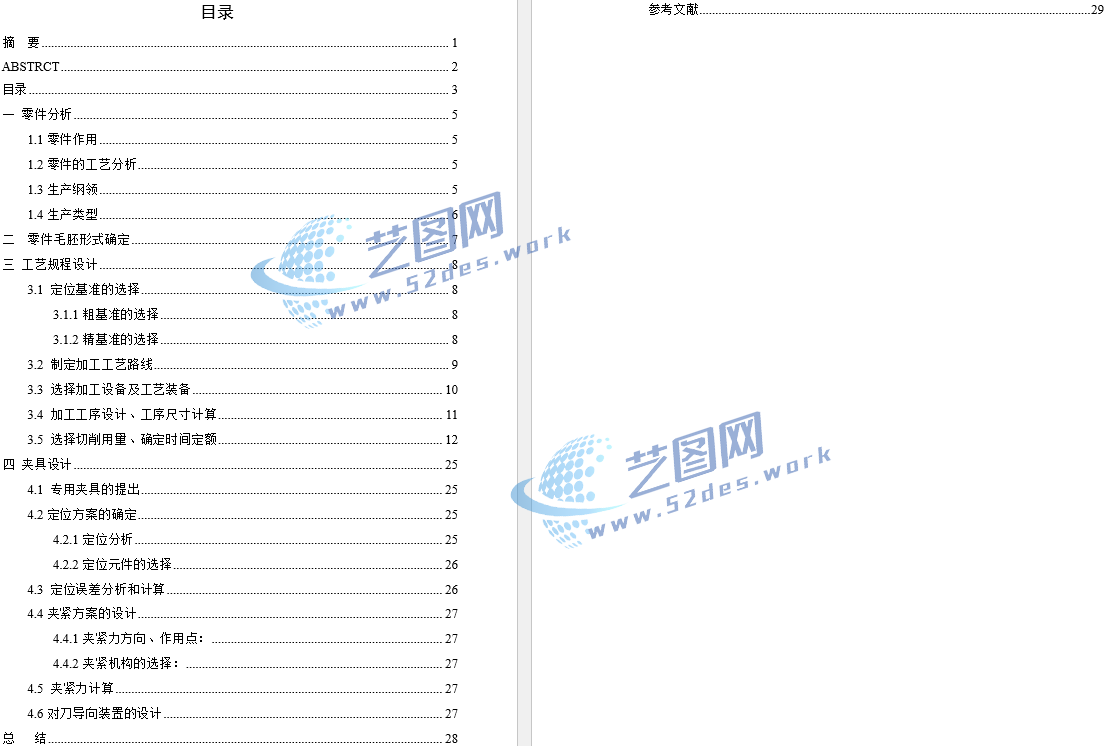

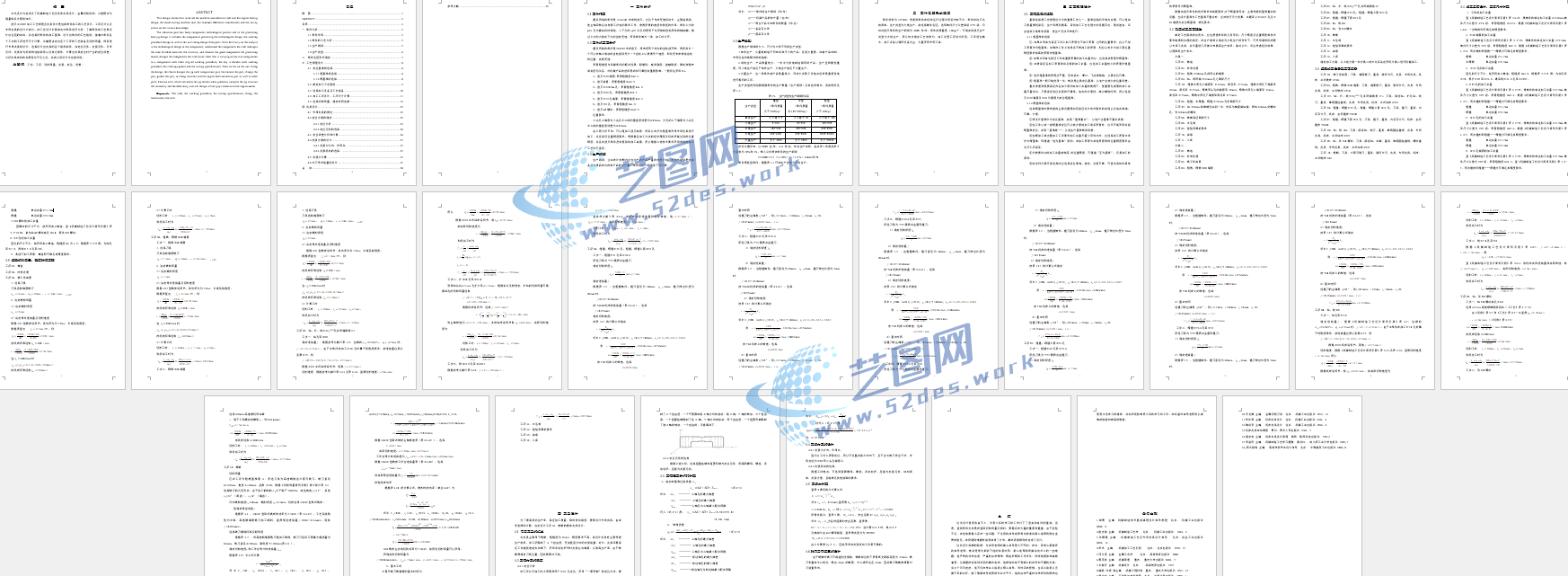

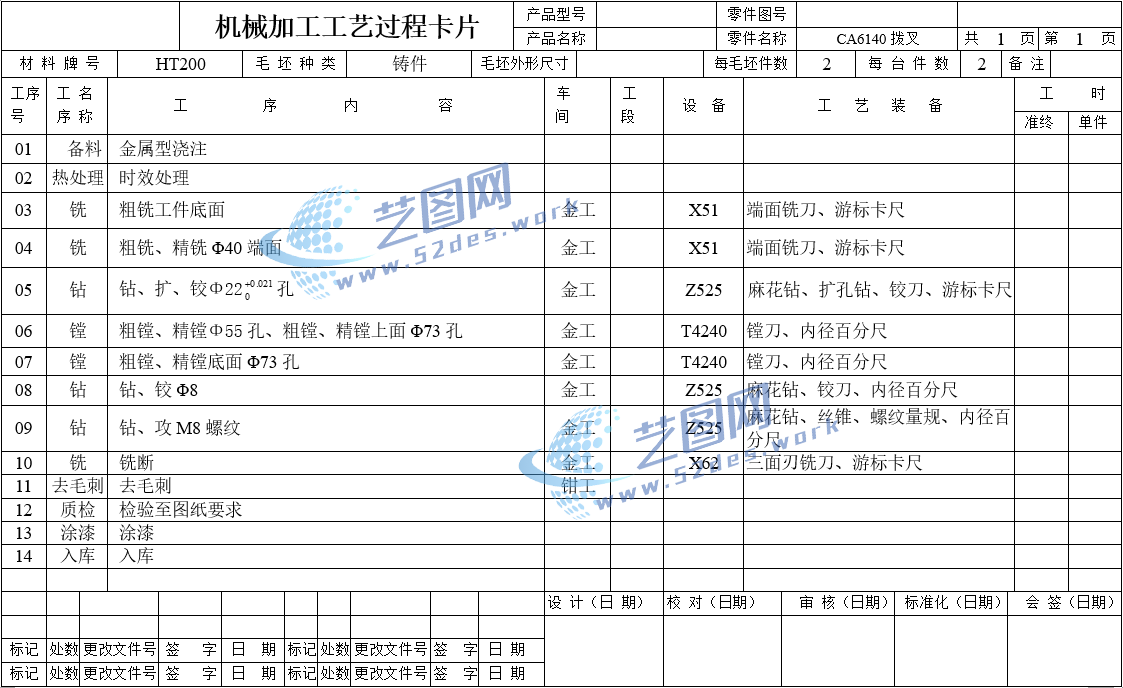

机械加工工艺卡 机械加工工序卡 拨叉夹具设计说明书目录
