输出轴铣键槽机械夹具设计工艺工序SW三维模型说明书CAD图纸C22212

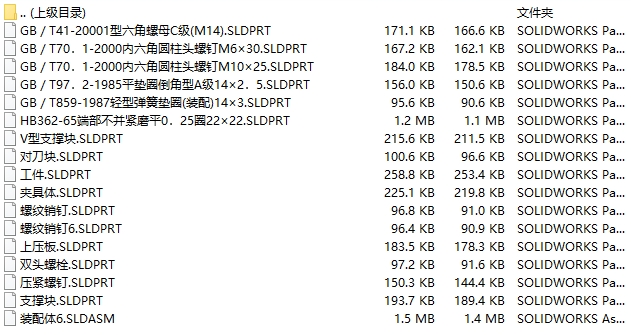

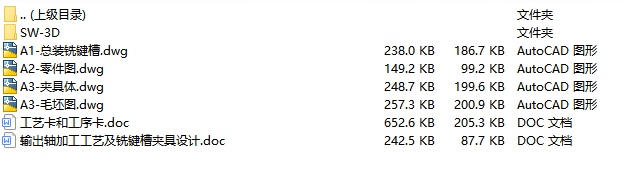

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

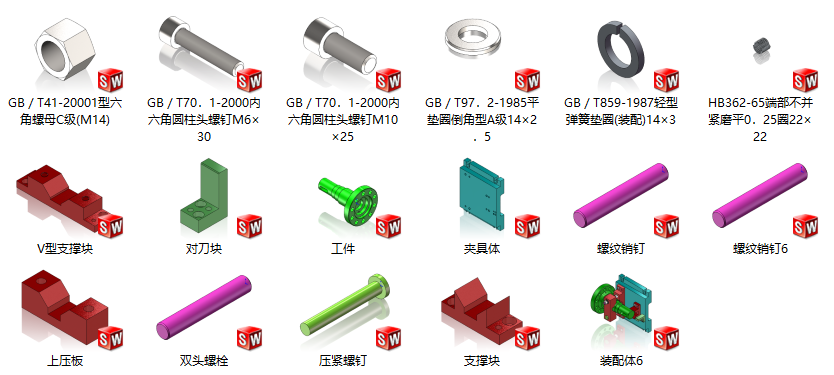

solidworks21版本、三维模型零件预览图

该输出轴铣键槽夹具采用专用铣床夹具结构，主要由夹具体、V型定位块、辅助支撑、压紧机构组成。夹具根据输出轴类零件的结构特点进行设计，采用V型块作为主要定位元件，通过V型定位面与轴外圆接触，实现工件径向方向的准确定位，同时利用端面挡块限制轴向移动，保证输出轴键槽加工时的位置精度。V型定位结构具有自动定心作用，能够适应不同直径轴类零件的定位需求，提高装夹稳定性和加工一致性。

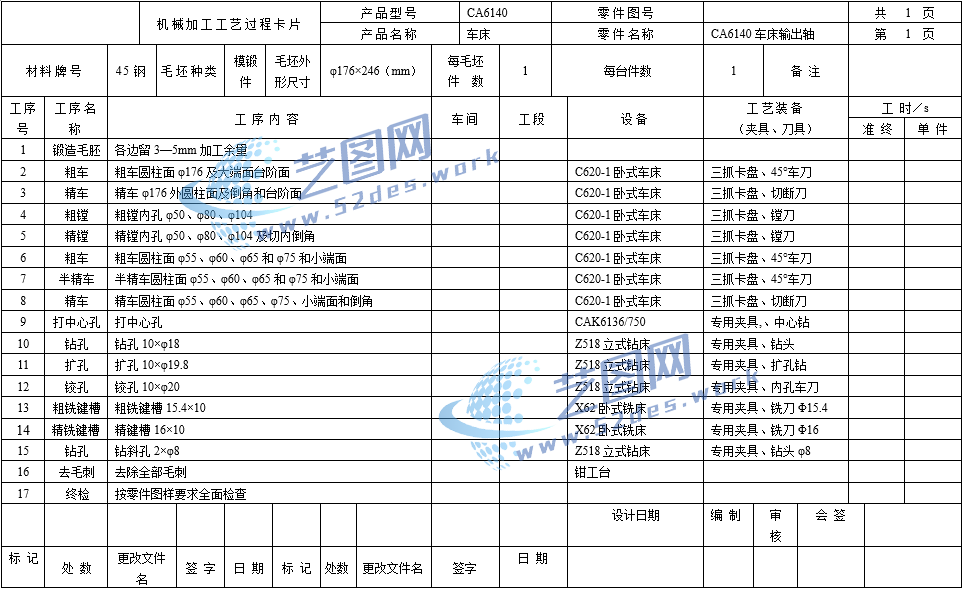

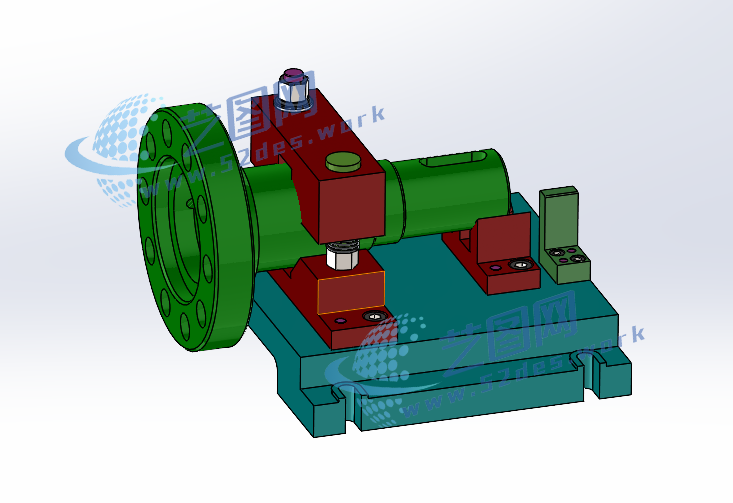

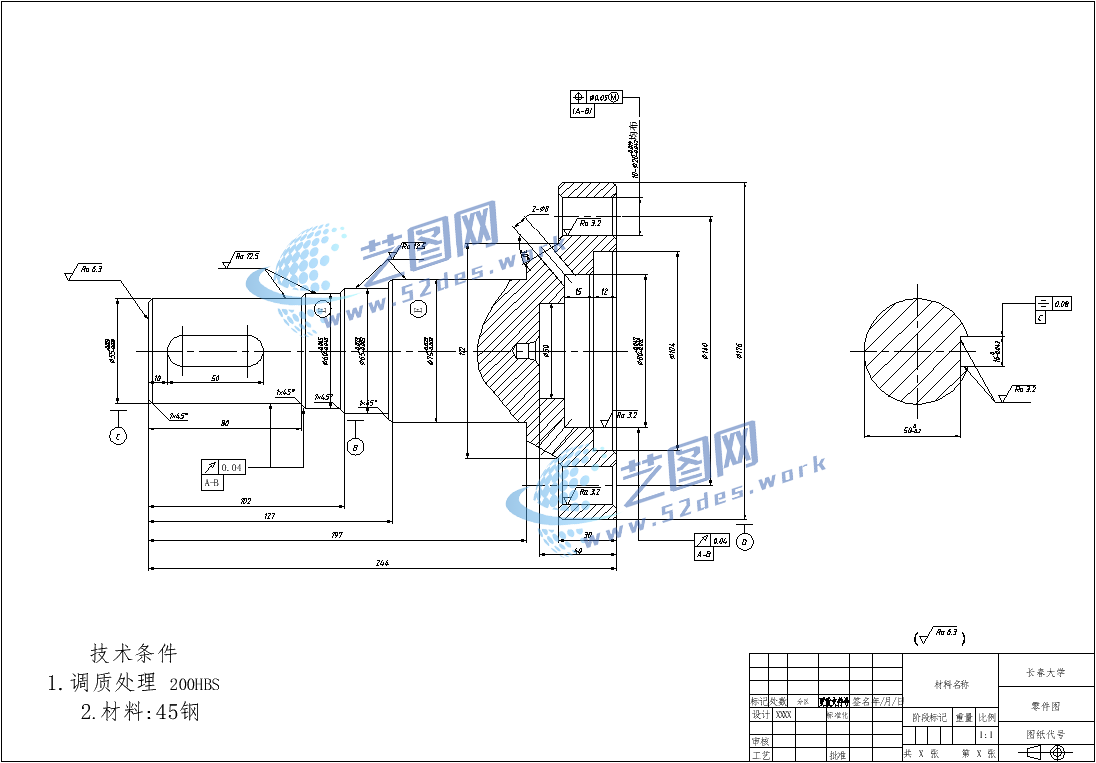

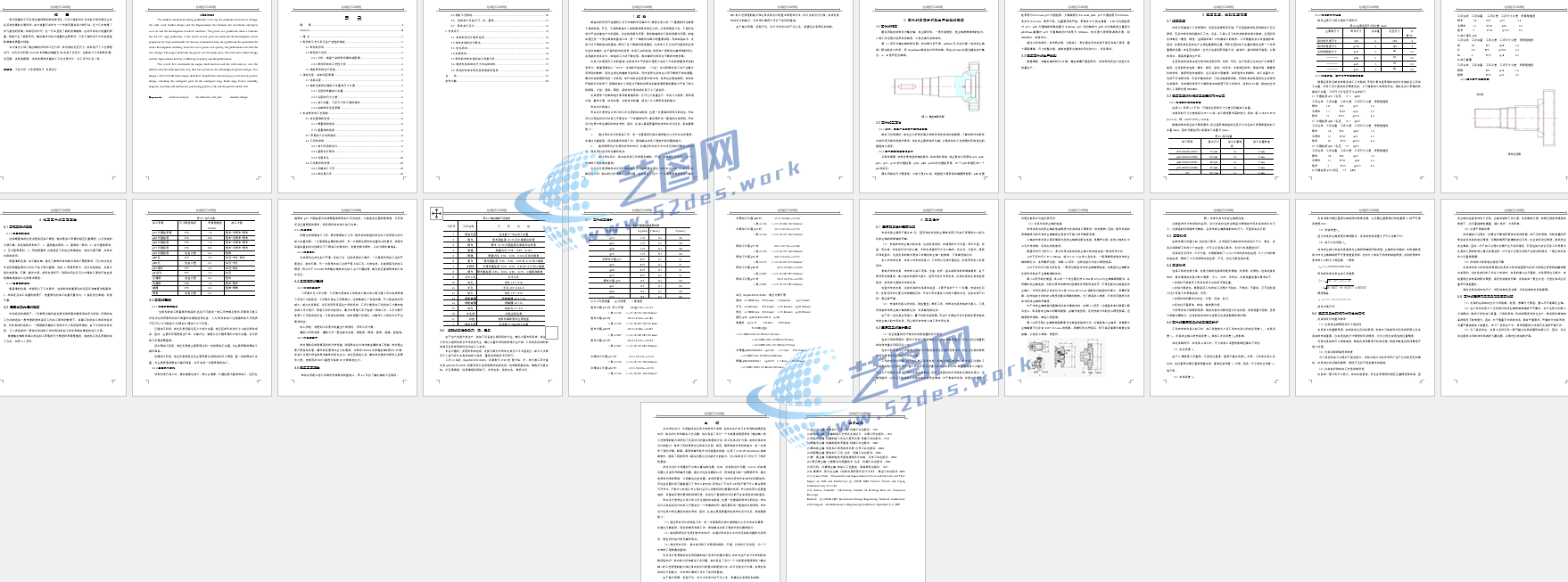

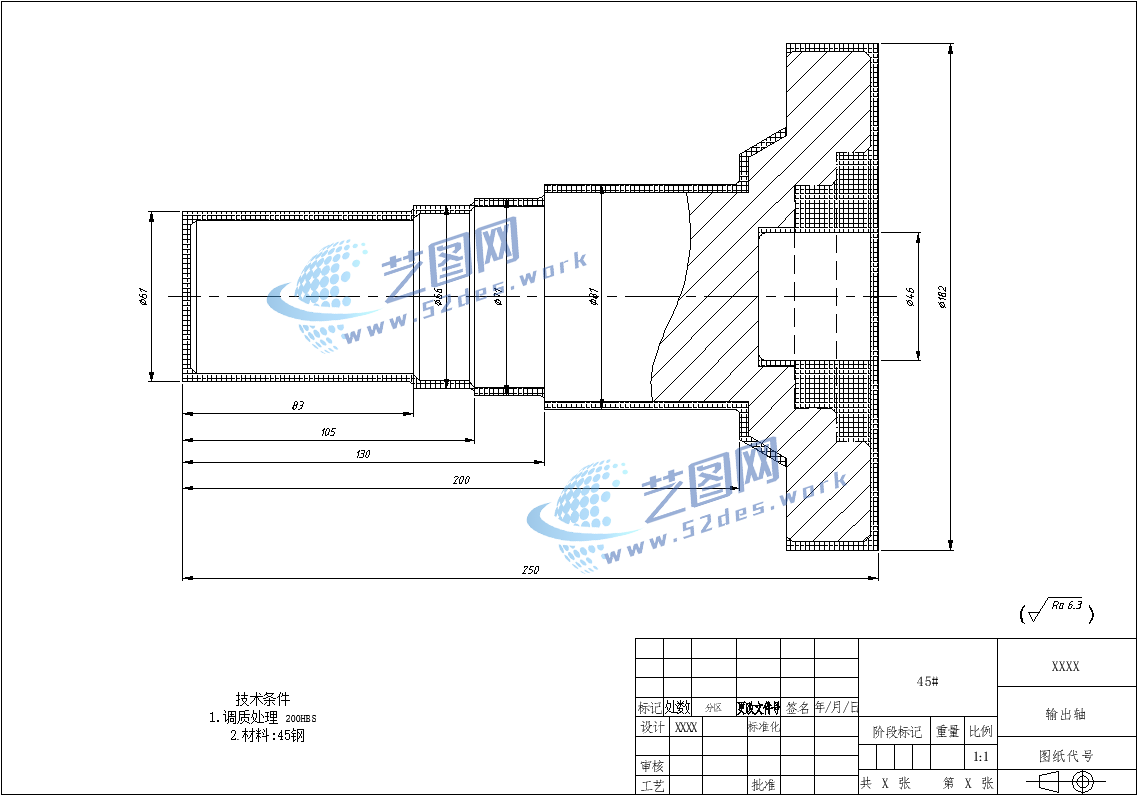

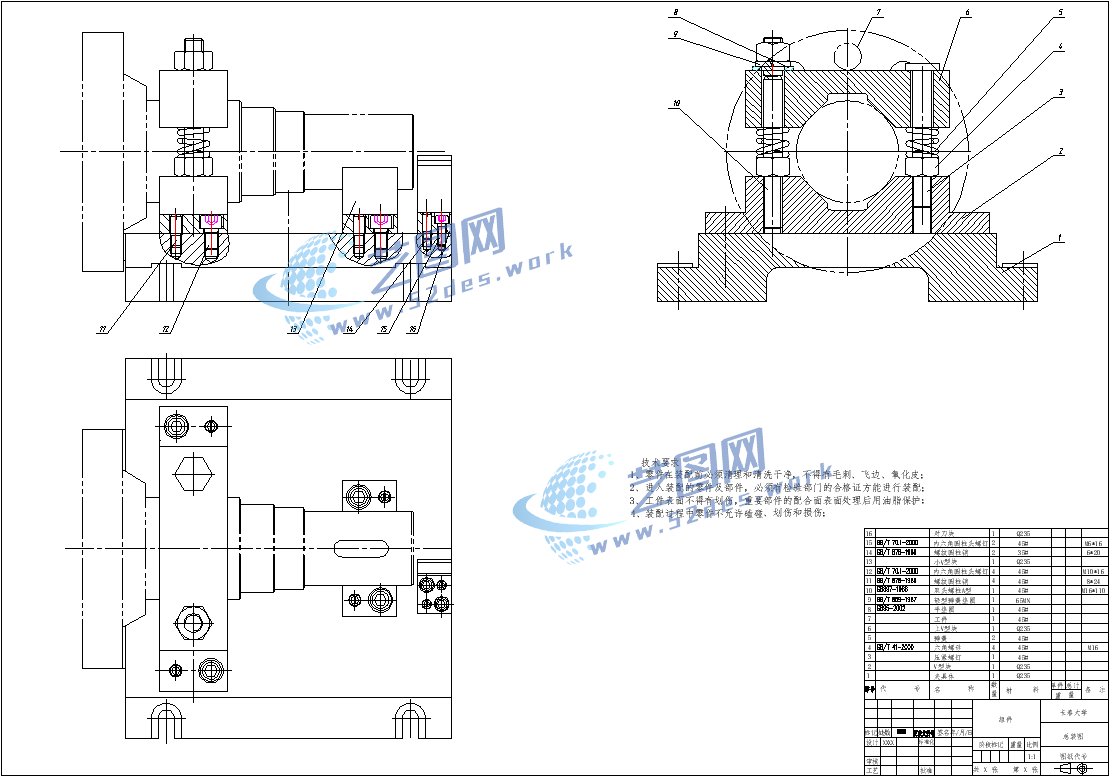

机械夹具soildworks21版本三维装配模型 新国标CAD图纸：输出轴 新国标CAD图纸：机械夹具设计装配图新国标CAD图纸：输出轴毛坯图 机械加工工艺卡 机械加工工序卡 输出轴夹具设计说明书目录

夹具采用压板式螺旋夹紧机构，通过上部压紧块对输出轴施加夹紧力，使工件可靠贴合V型定位面和轴向定位面，避免铣削过程中因切削力导致工件转动或窜动。夹具体采用整体式底座结构，具有较高刚度和抗振性能，能够承受铣键槽时产生的切削载荷。通过合理布置定位、夹紧及导向结构，可有效保证键槽尺寸、深度及轴向位置精度，提高加工效率，适用于输出轴类零件的批量铣槽加工。
