拨叉铣左端面夹具设计（831005）含三维模型｜C22233

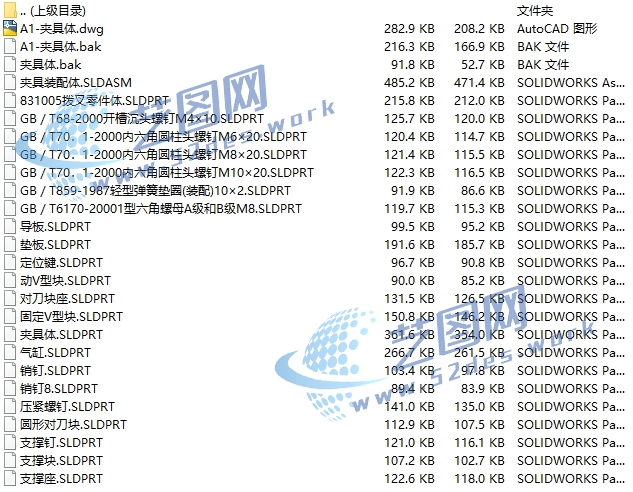

solidworks21版本源文件，可编辑，含参数

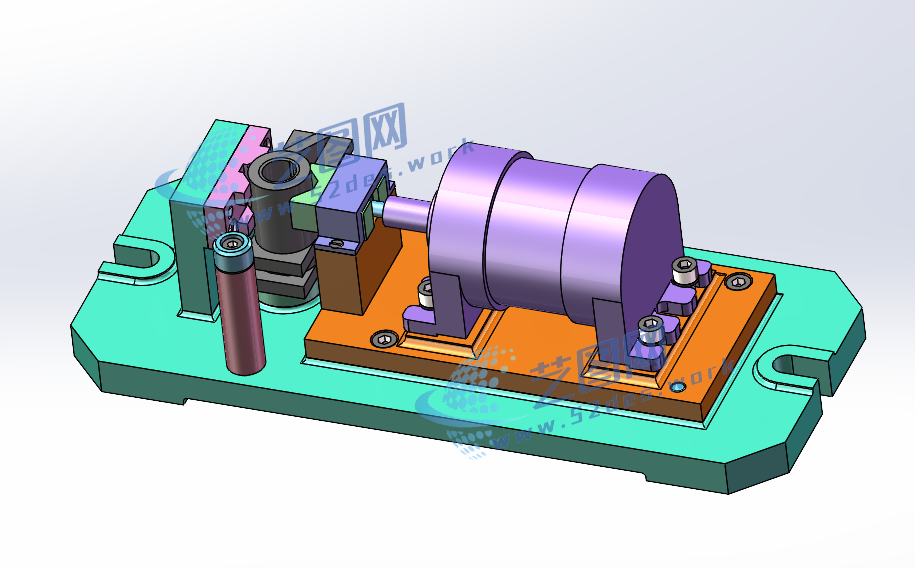

拨叉solidworks21版本三维装配模型

该拨叉铣左端面夹具主要由夹具体、V型块定位机构、端面支承、气动夹紧机构、辅助限位元件以及机床连接底座组成。夹具采用V型块作为主要定位元件，以拨叉轴类外圆面作为定位基准，通过V型块的两侧斜面与工件圆柱面接触，实现工件的自动定心定位，限制工件径向移动自由度。同时配合端面支承对工件轴向位置进行约束，使工件在加工过程中保持准确的位置关系，满足铣削左端面的加工精度要求。
