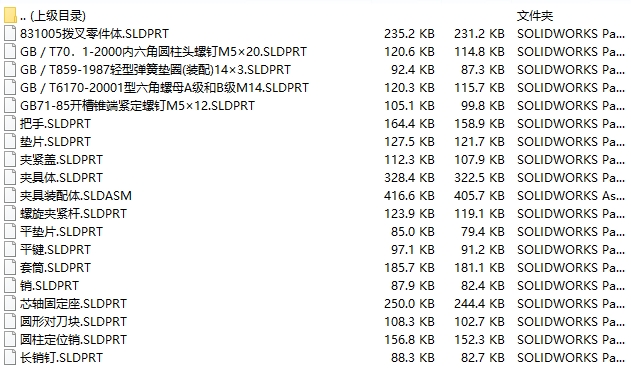

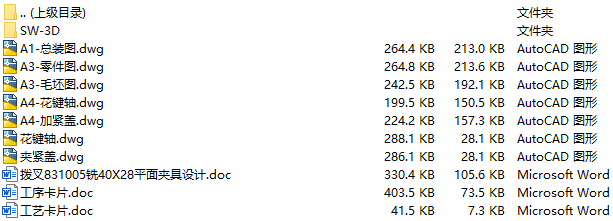

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

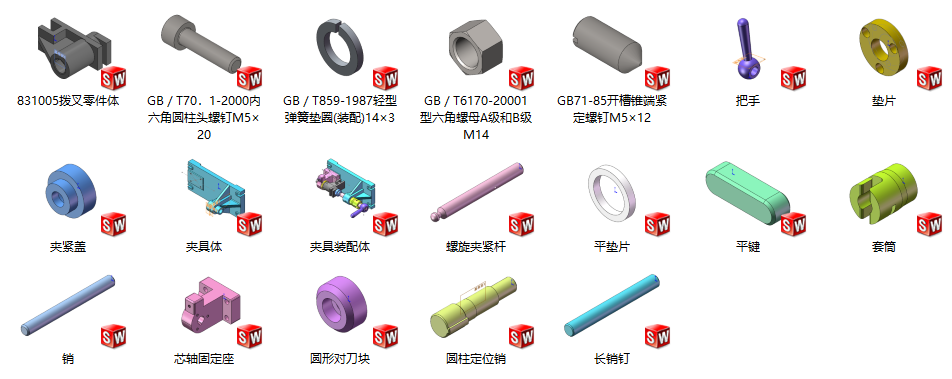

solidworks21版本、三维模型零件预览图

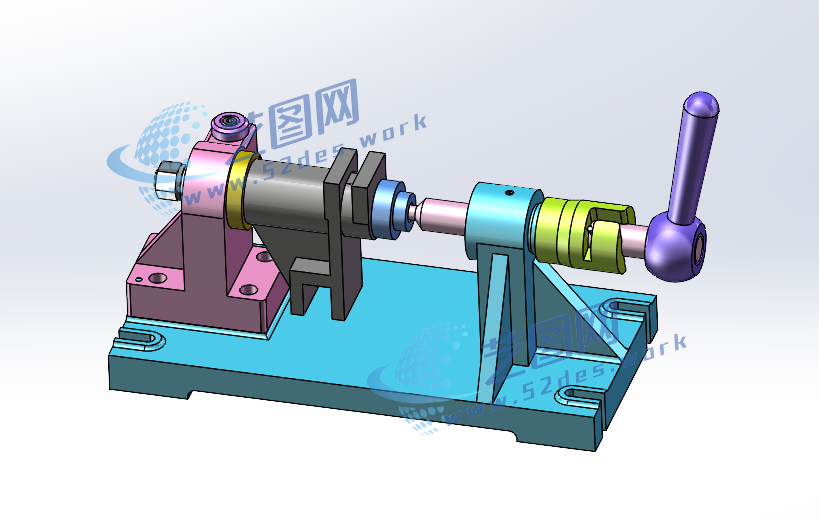

夹具整体采用底板式结构，由夹具体、定位支撑组件、夹紧机构以及辅助调整结构组成。工件安装时，通过后侧支撑座与定位元件对拨叉进行准确定位，使待加工40-28面保持与铣削刀具相对应的位置关系；右侧采用手动螺旋夹紧机构，通过旋转手柄推动夹紧元件，实现工件快速固定。

拨叉solidworks21版本三维装配模型

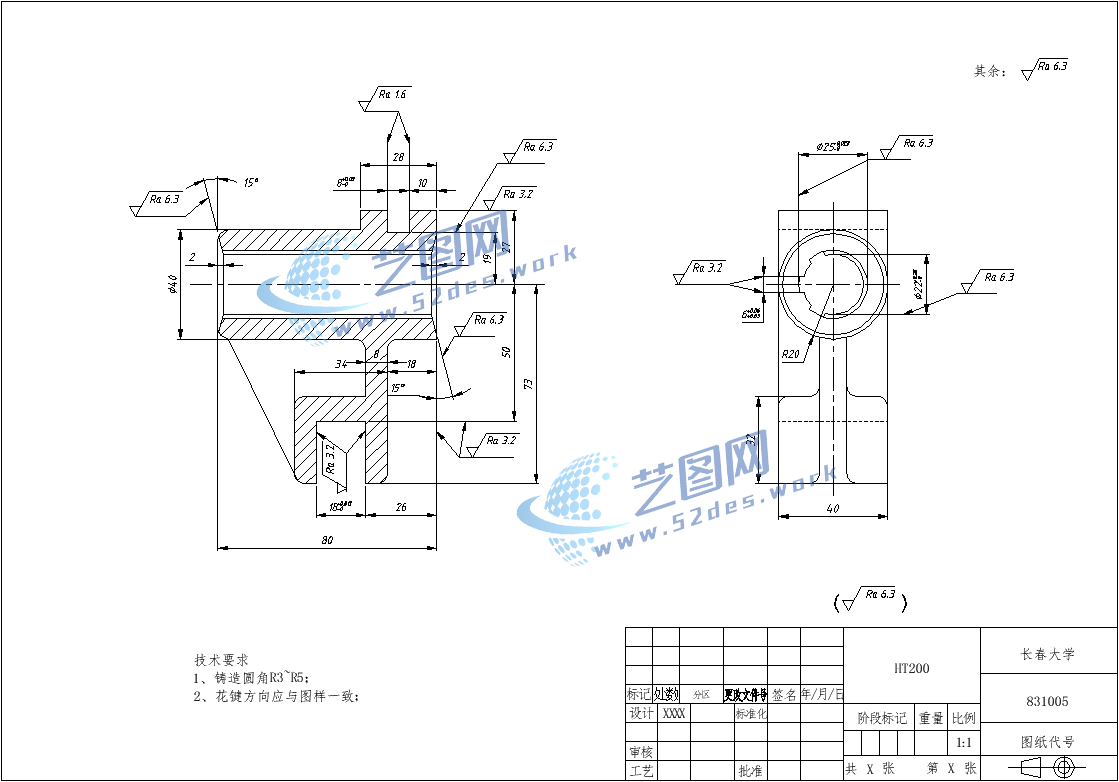

新国标CAD图纸：拨叉

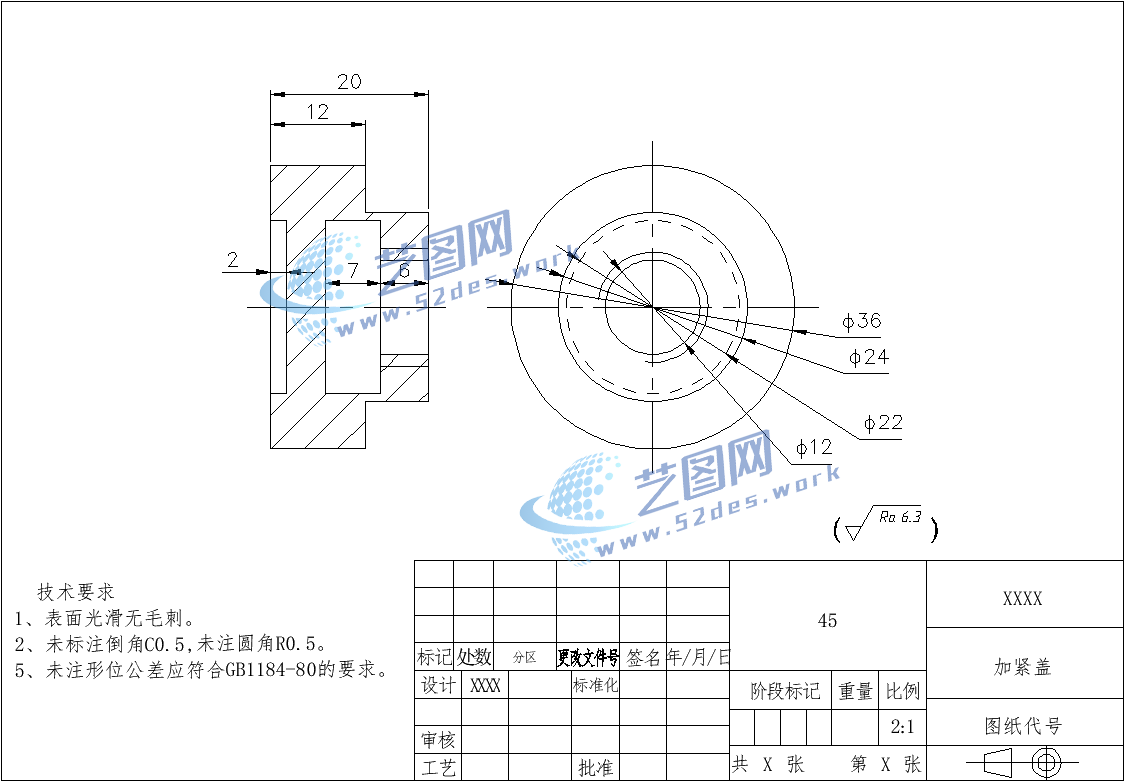

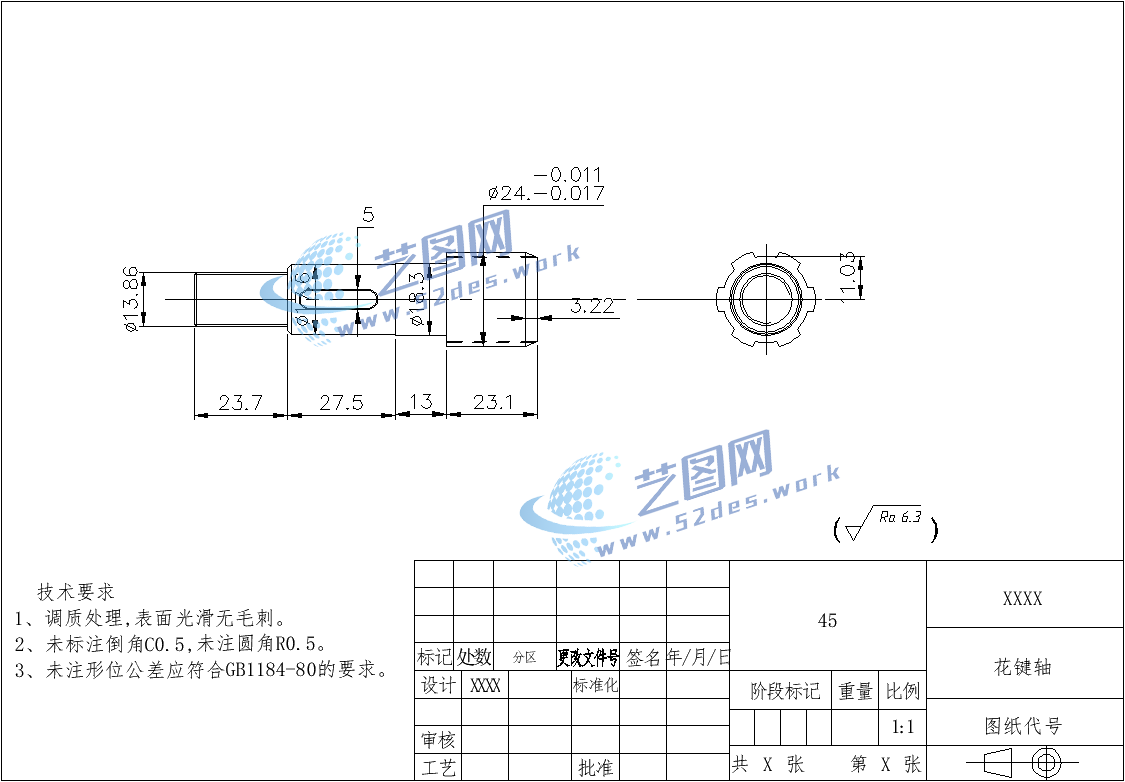

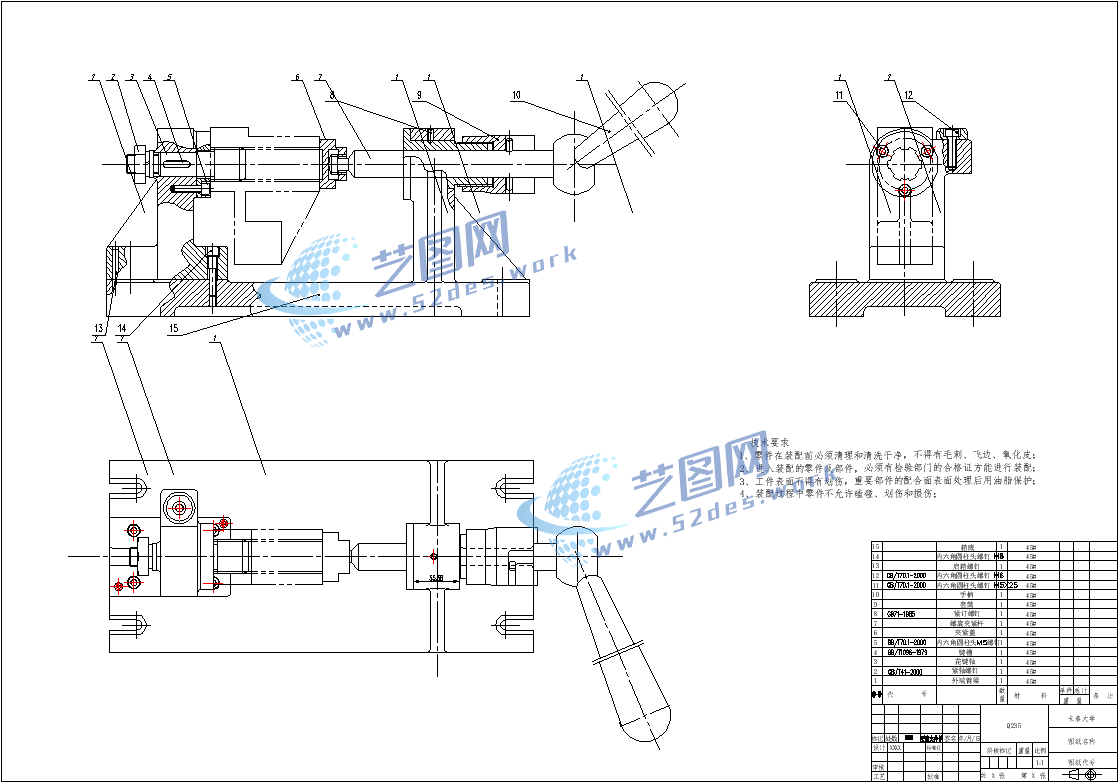

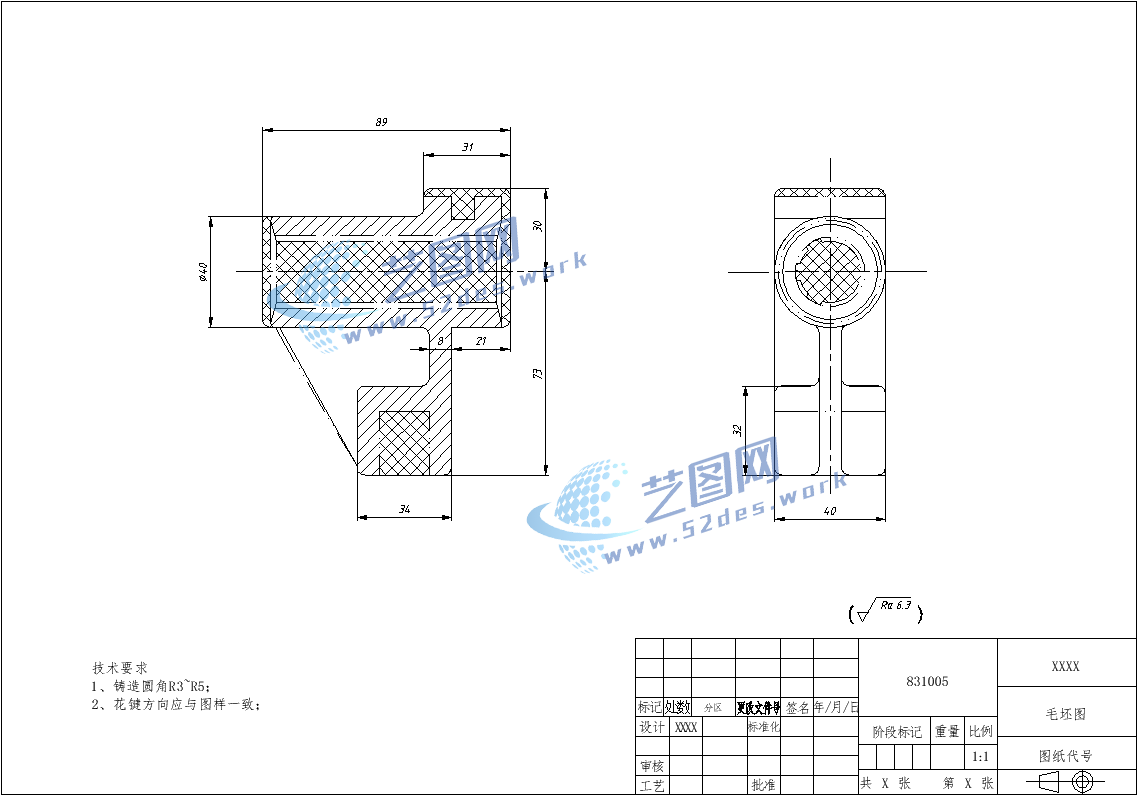

新国标CAD图纸、机械夹具设计装配图新国标CAD图纸：拨叉毛坯图 新国标CAD图纸：花键轴新国标CAD图纸：加紧盖

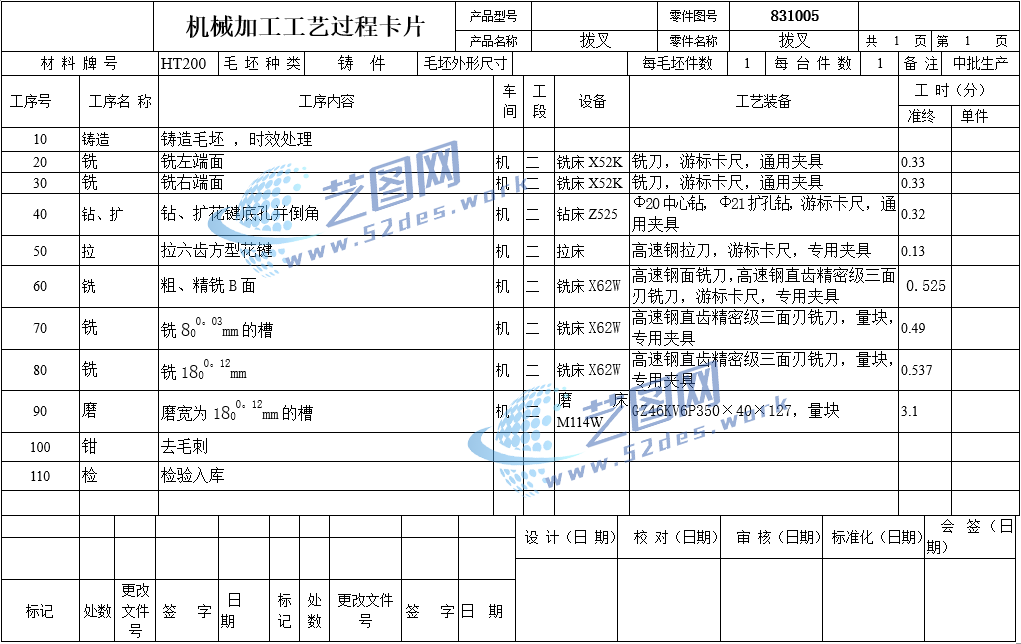

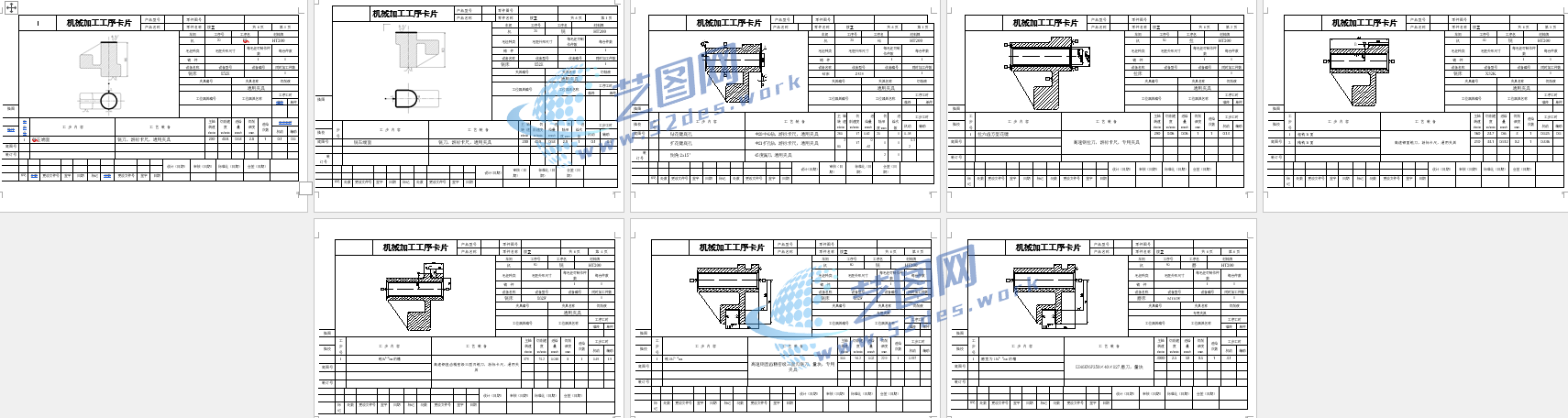

机械加工工艺卡 机械加工工序卡

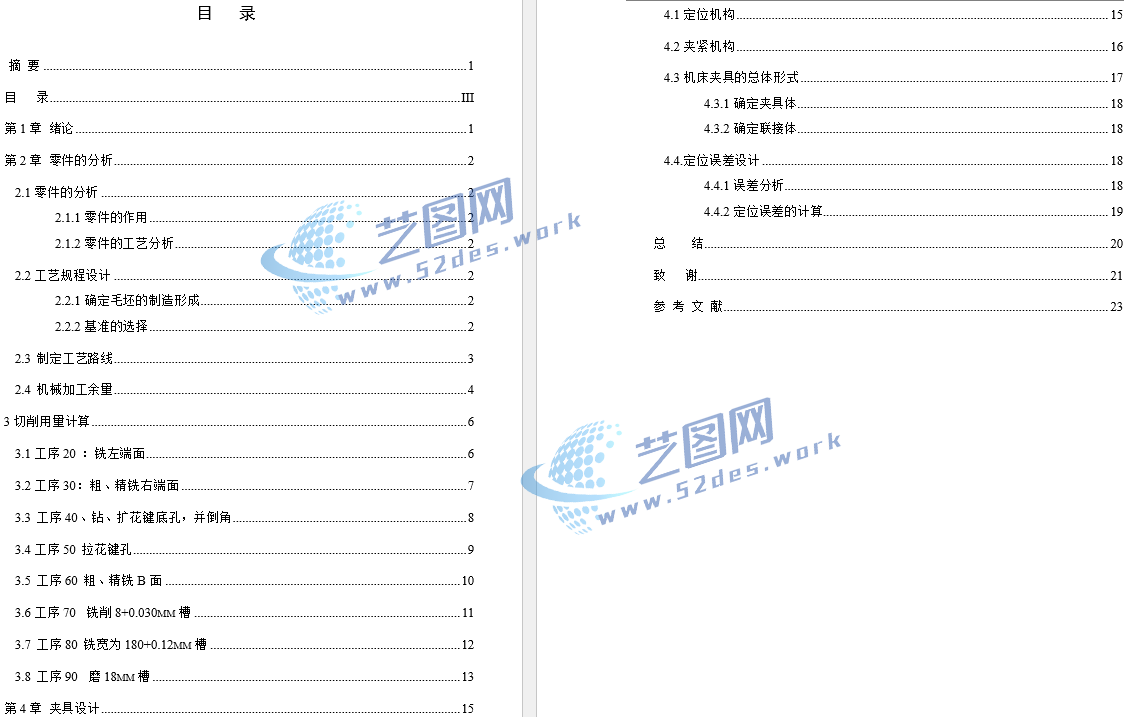

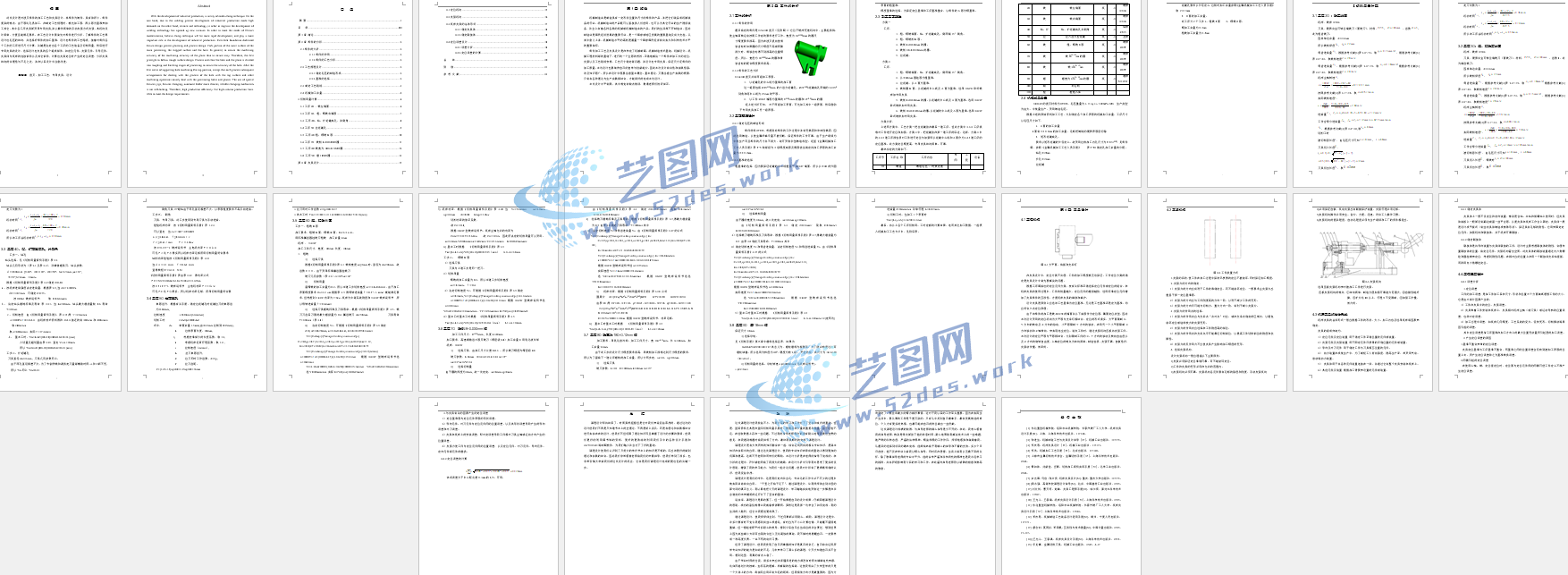

拨叉夹具设计说明书目录

该夹具利用刚性支撑承受铣削过程中的切削载荷，避免加工过程中工件发生振动或偏移，提高加工面的尺寸精度和表面质量。夹具结构简单可靠，装夹操作方便，能够满足拨叉类零件批量铣削加工需求，为类似叉形零件的专用工装设计提供参考。
