拨叉钻22孔夹具设计（831005）含SW21版三维模型+CAD图纸+说明书｜C22236

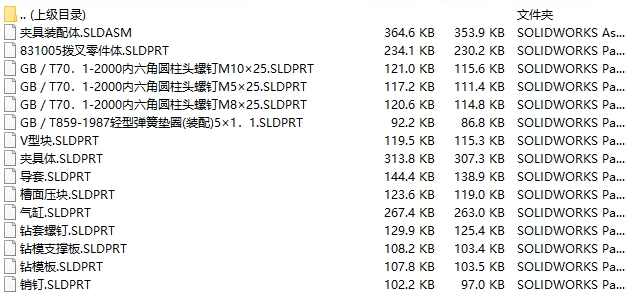

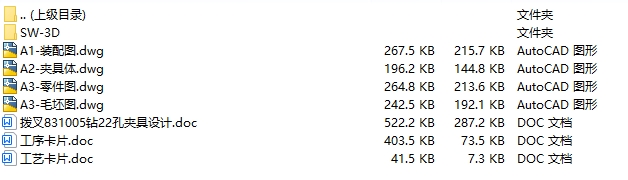

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

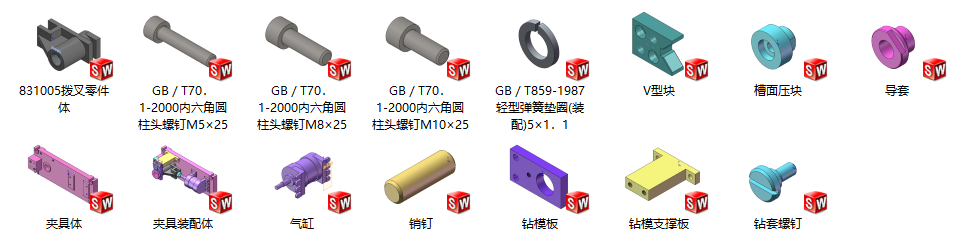

solidworks21版本、三维模型零件预览图

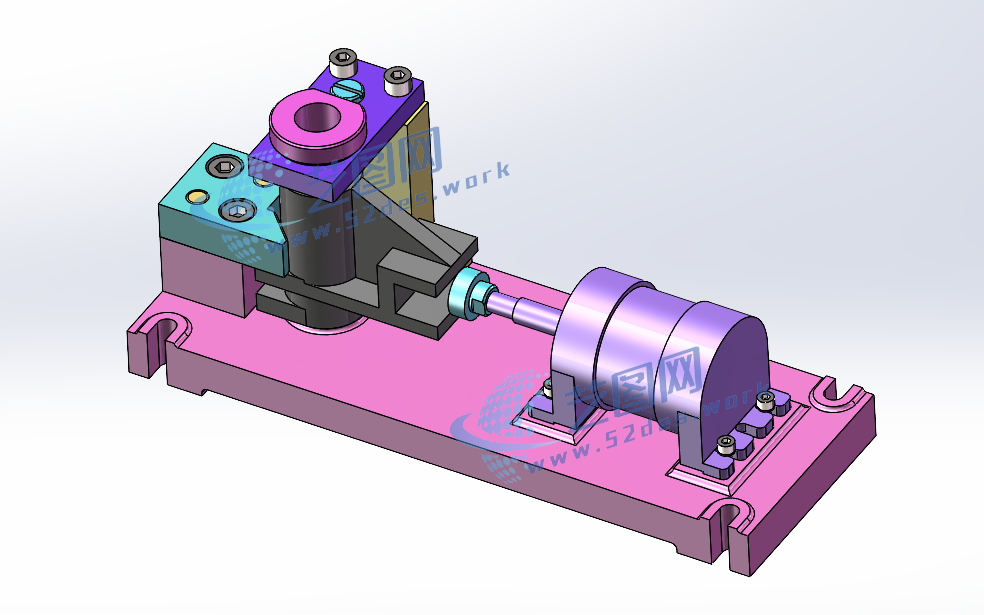

拨叉solidworks21版本三维装配模型

该拨叉钻Φ22孔夹具主要由夹具体、V型块定位元件、侧端面定位板、底面支承、钻模板、导向钻套以及夹紧机构组成。夹具采用“V型块+侧端面+底面”的组合定位方式，以拨叉轴颈外圆作为主要定位基准，通过V型块的两斜面与工件外圆接触，实现工件自动定心，限制工件径向两个方向的移动自由度；利用底面支承限制工件竖直方向自由度，侧端面定位面限制工件轴向及周向转动自由度，使工件达到六点完全定位要求。

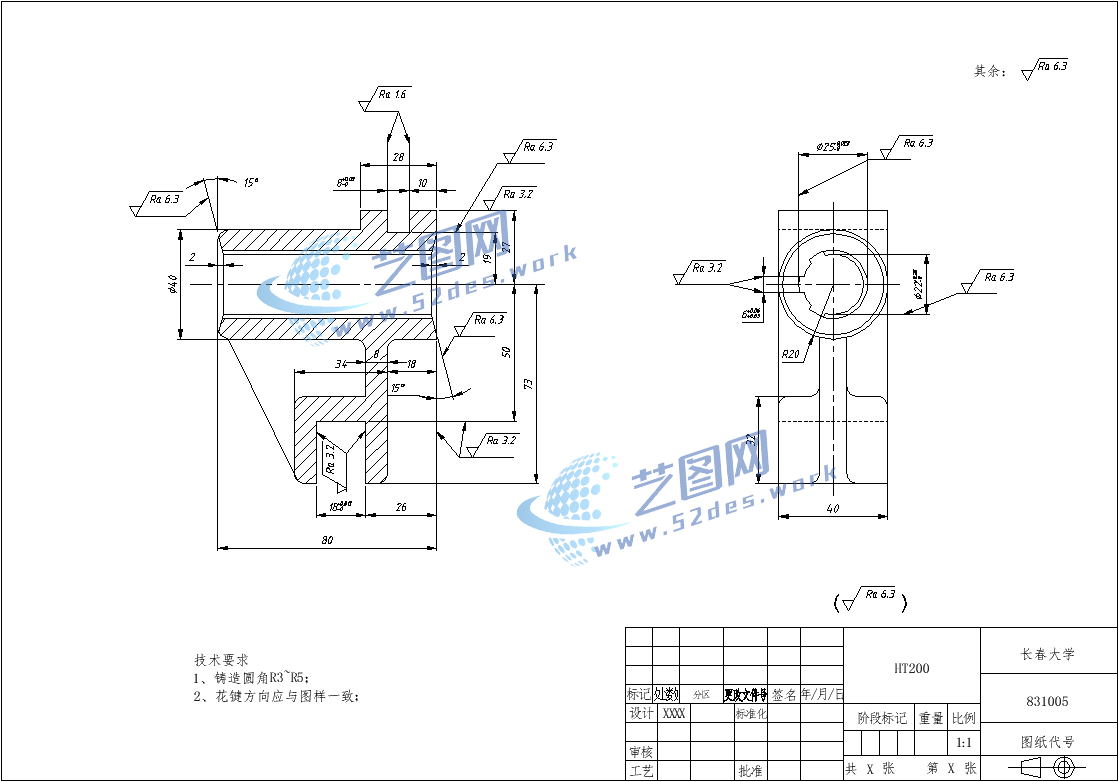

新国标CAD图纸：拨叉

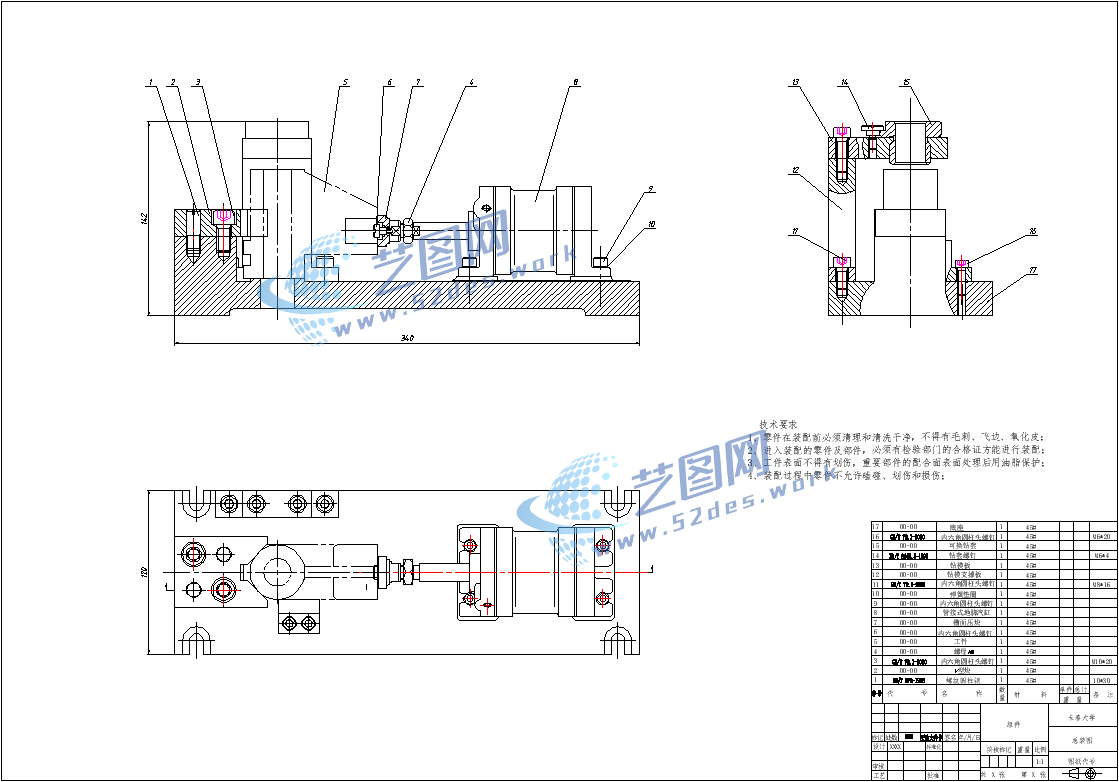

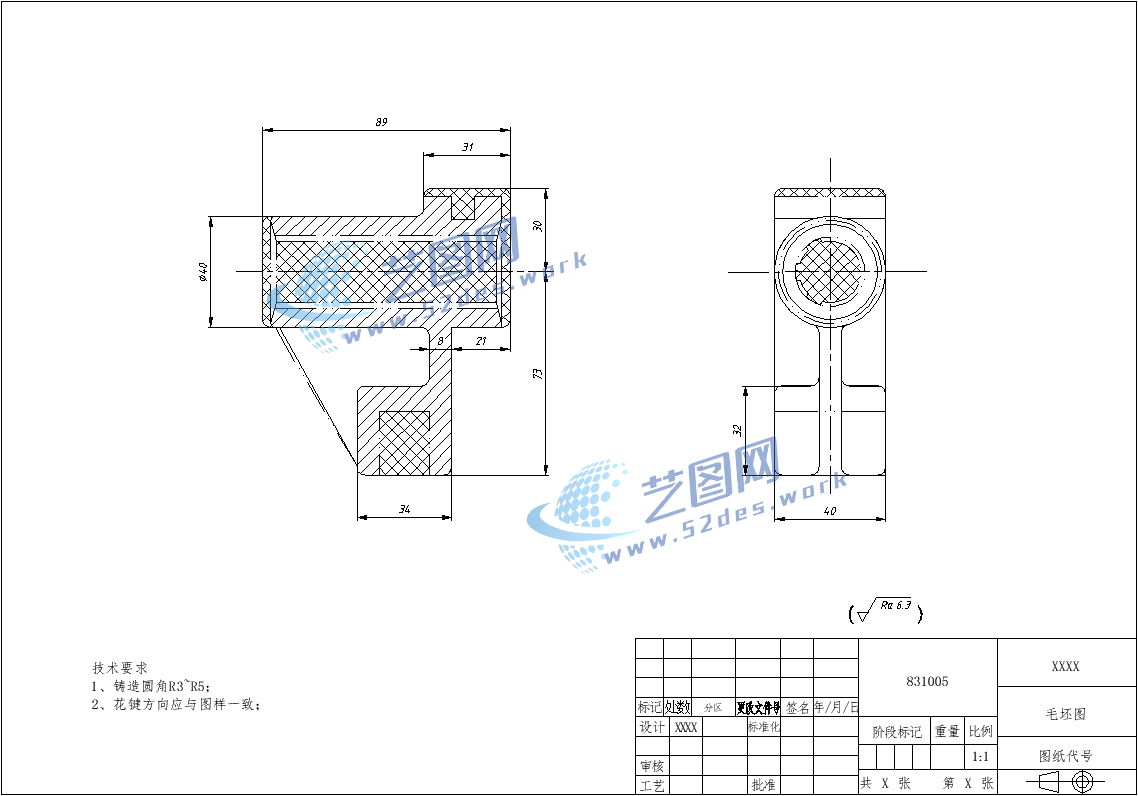

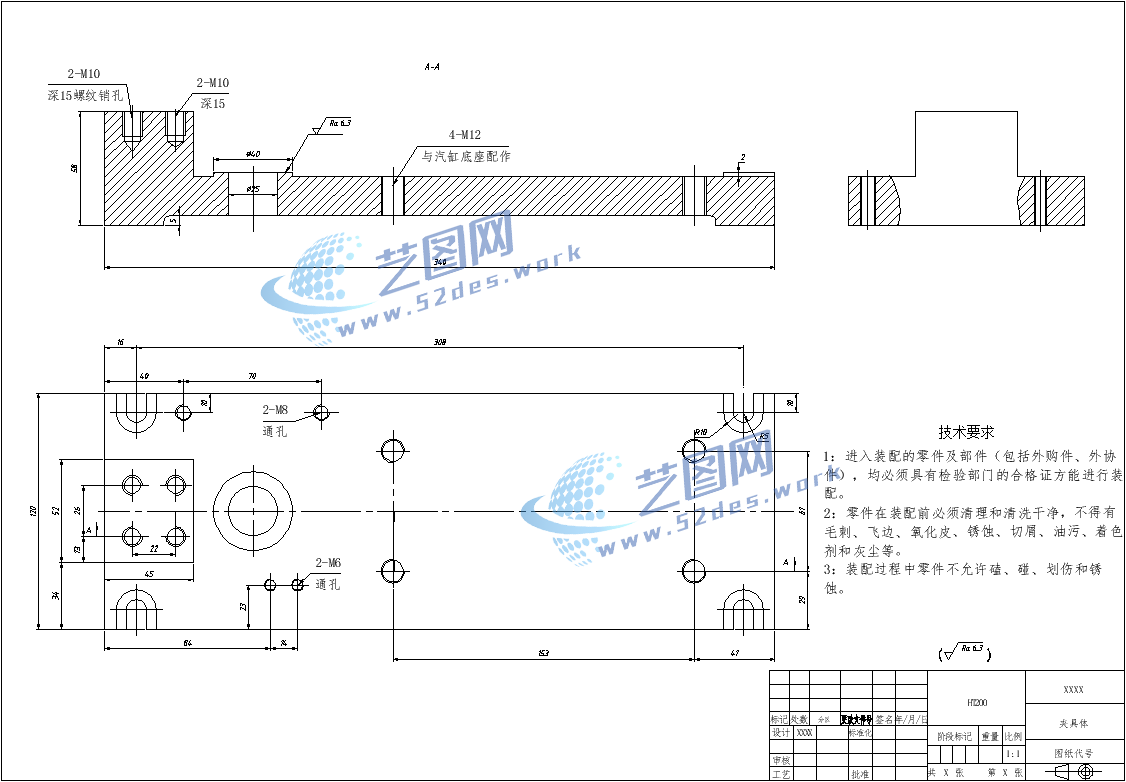

新国标CAD图纸：机械夹具设计装配图新国标CAD图纸：拨叉毛坯图 新国标CAD图纸：夹具体

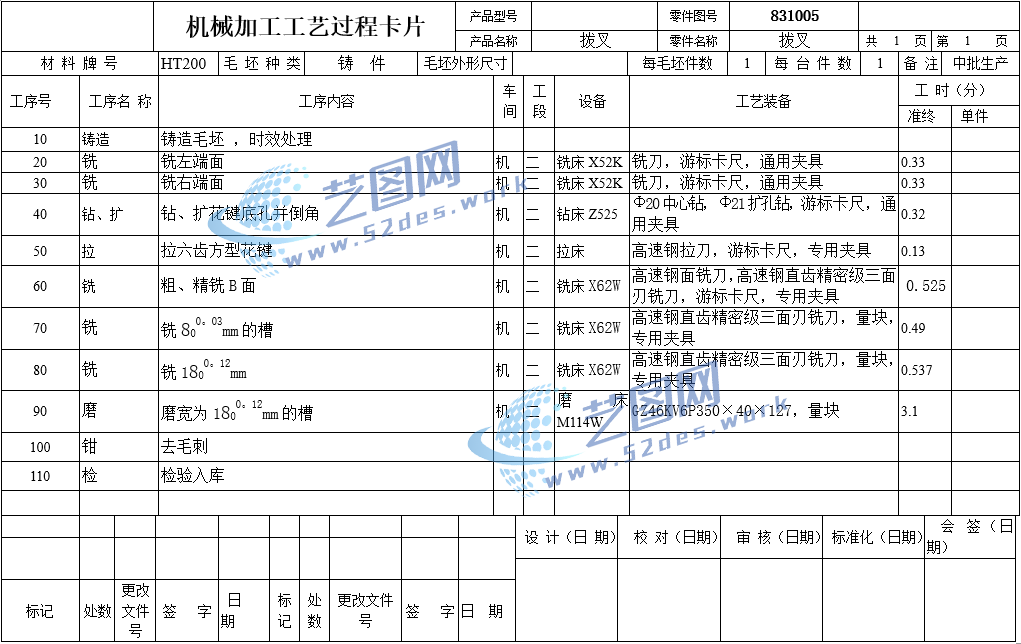

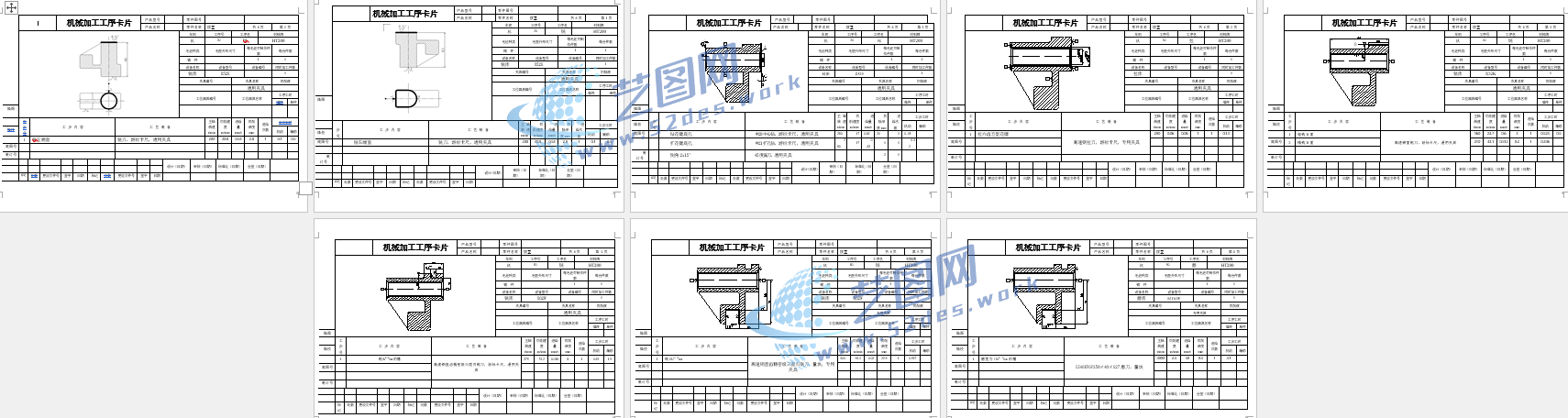

机械加工工艺卡 机械加工工序卡

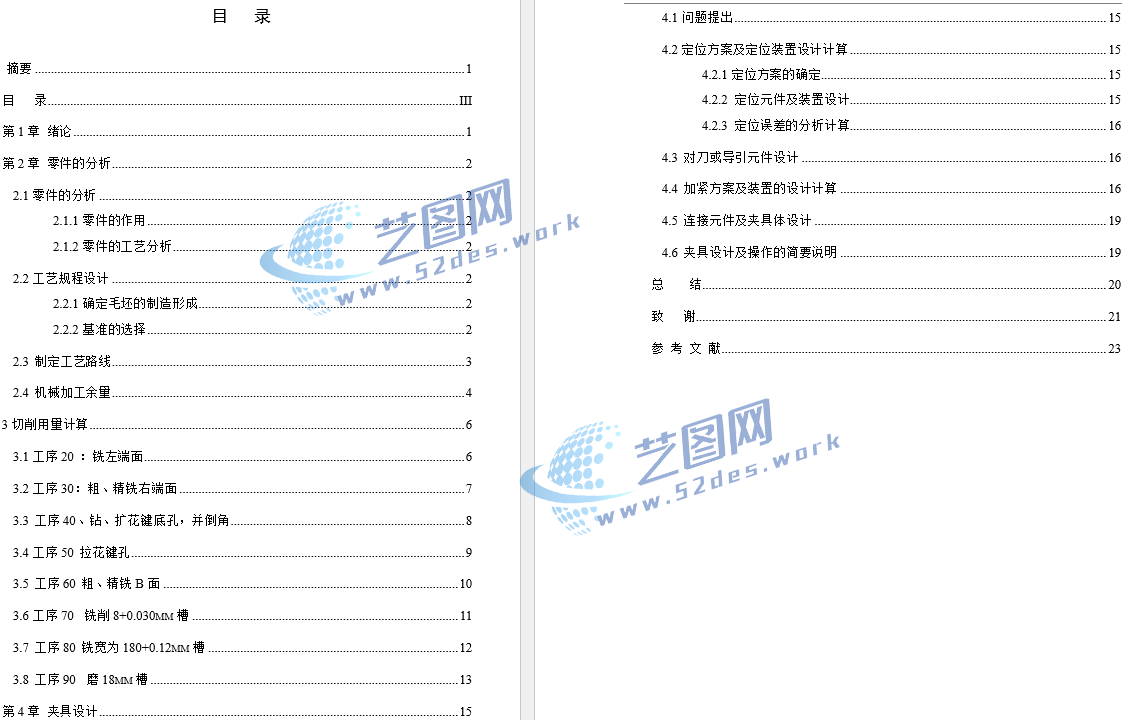

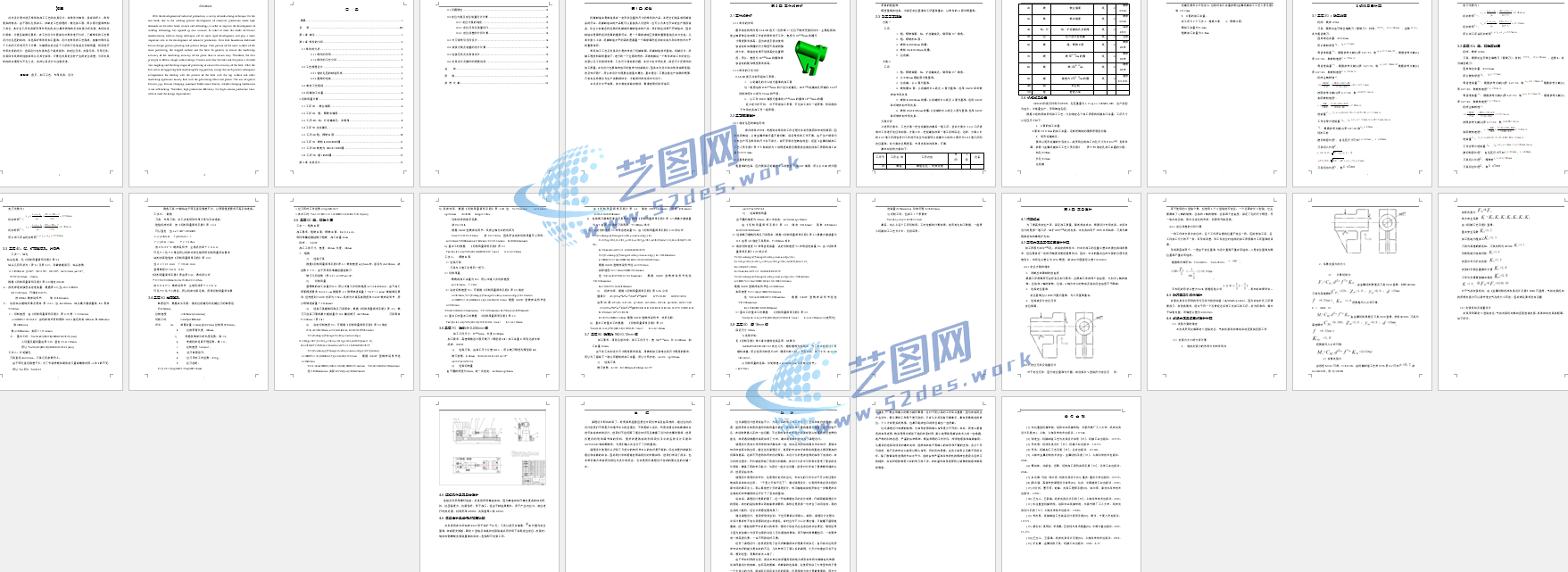

拨叉夹具设计说明书目录

该定位方案能够保证拨叉加工过程中Φ22孔与外圆基准之间的位置精度，提高钻孔稳定性。夹具设置钻模板结构，并安装精密钻套，对钻头进行导向，减少钻削过程中刀具偏移，保证孔径尺寸和孔的位置精度。夹紧机构采用螺旋压板或快速夹紧结构，将工件可靠压紧在V型块、底面及侧定位面上，防止钻削力作用下产生松动和振动。整体夹具结构刚性好、定位可靠、装夹方便，适用于拨叉类零件Φ22孔批量钻削加工。
