后托架钻侧边孔夹具设计含SolidWorks三维模型+CAD图纸+机械工装+说明书｜C22251

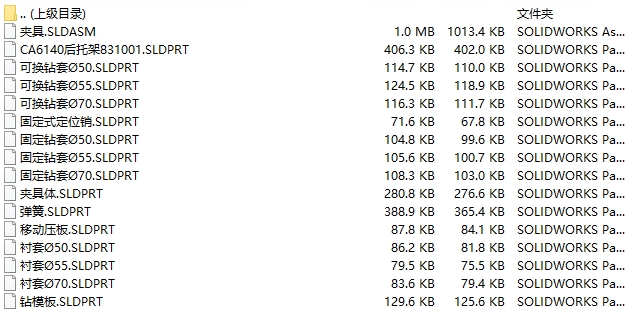

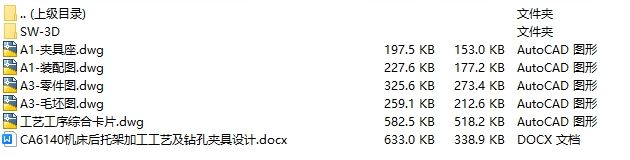

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

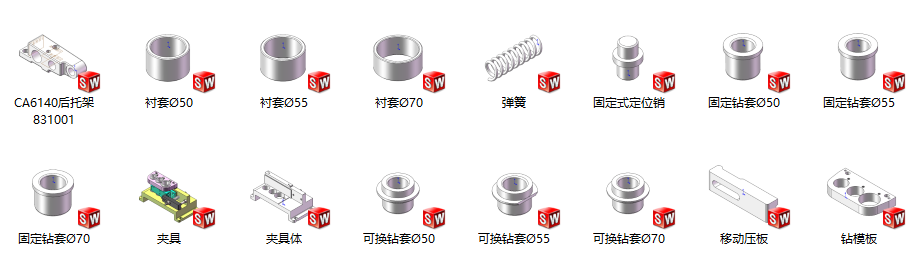

solidworks21版本、三维模型零件预览图

该后托架钻侧边孔夹具采用专用定位与侧向夹紧结构设计，主要由夹具体、定位支撑元件、侧压夹紧机构、底座以及钻孔导向装置组成。夹具根据后托架零件结构特点，利用底面和侧面作为定位基准，通过定位销、支撑块等元件实现工件精准定位，再利用螺旋夹紧机构对工件进行侧向固定，保证钻孔加工过程中零件位置稳定。整体结构布局紧凑，夹紧力分布合理，可有效降低钻削振动，提高侧孔加工精度。

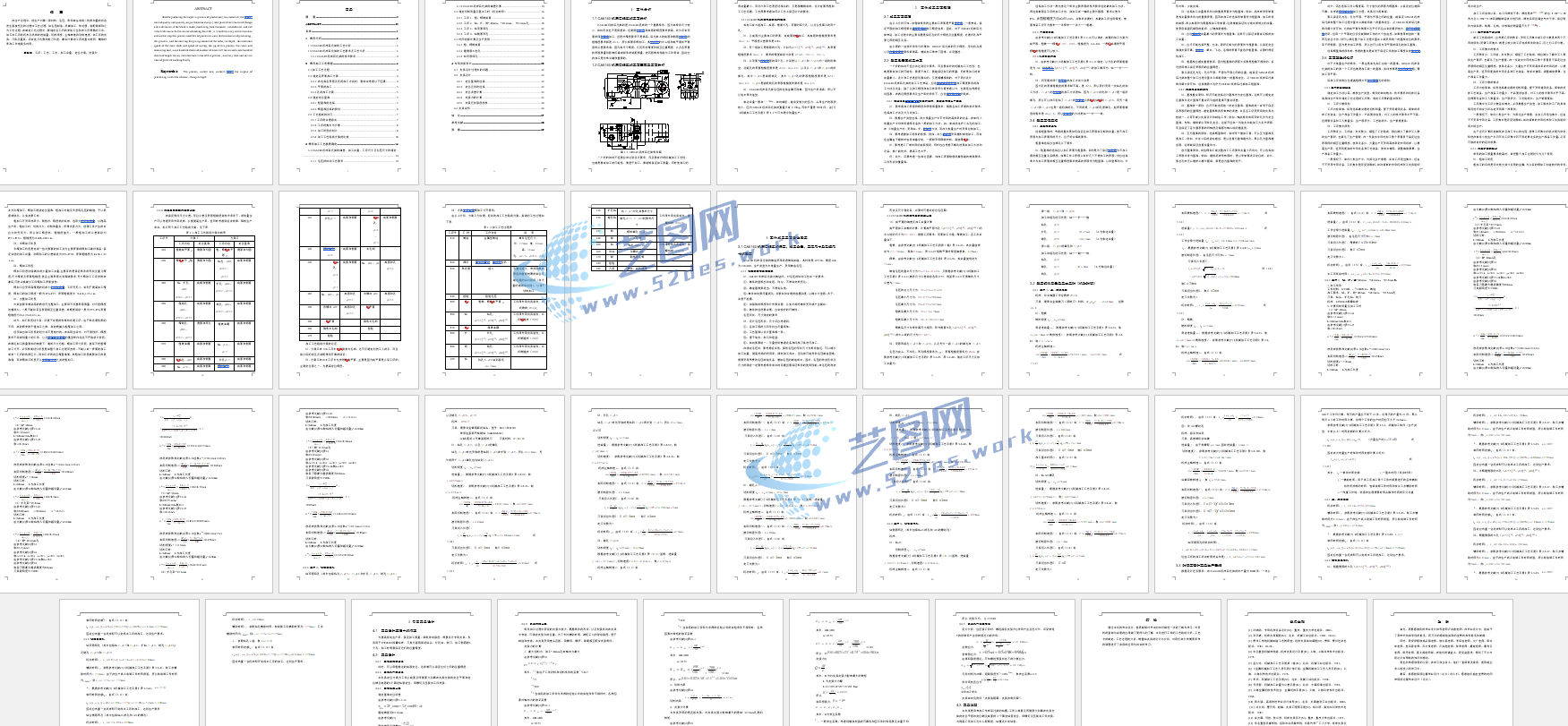

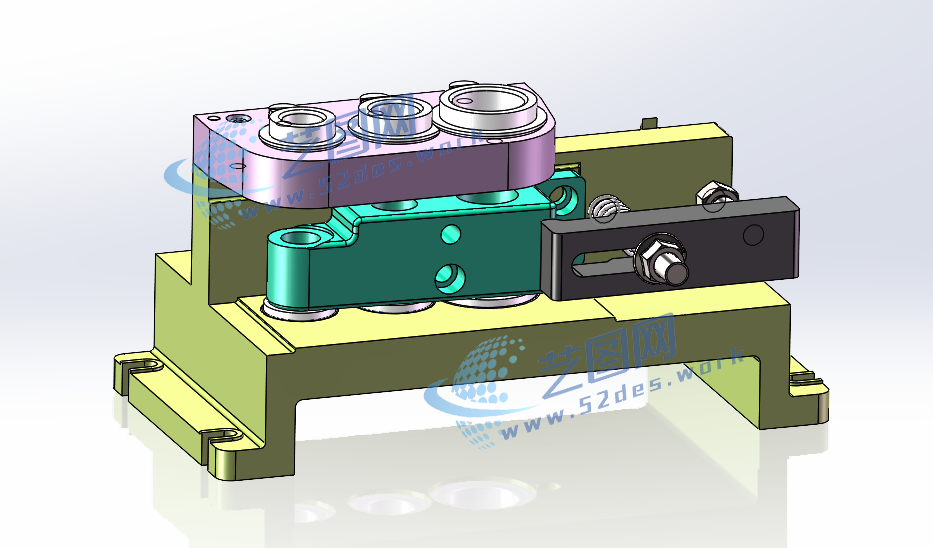

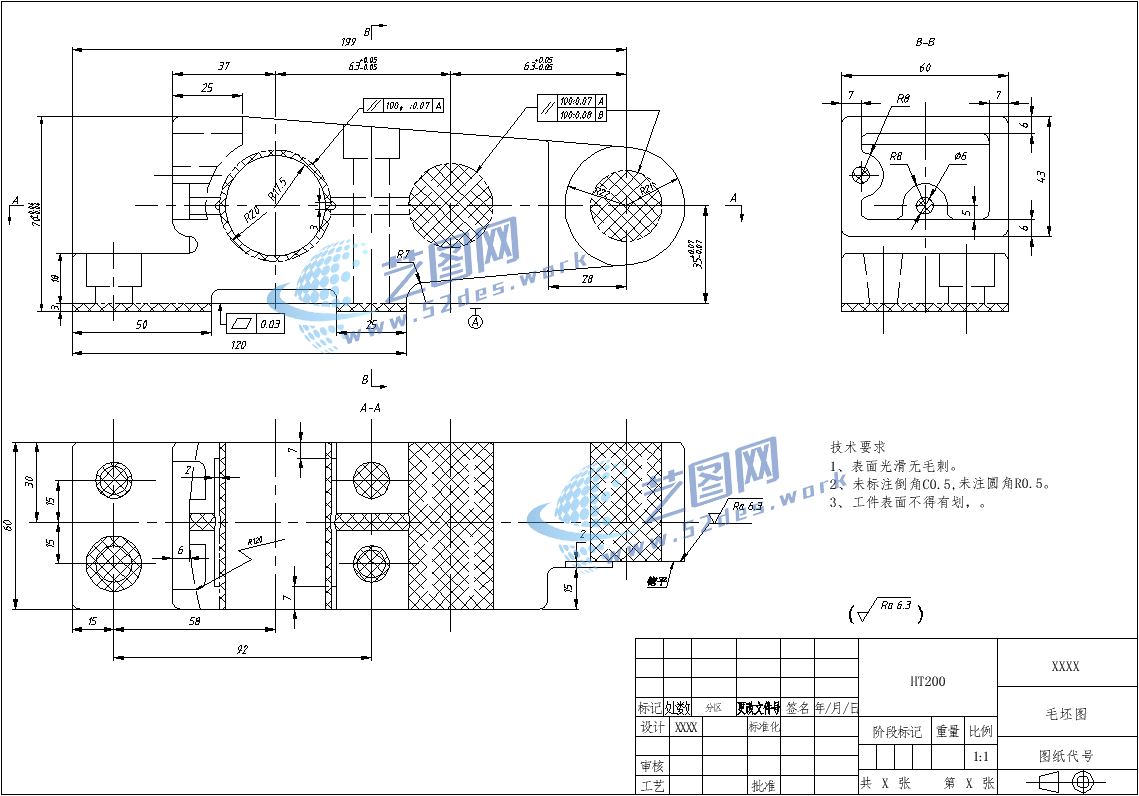

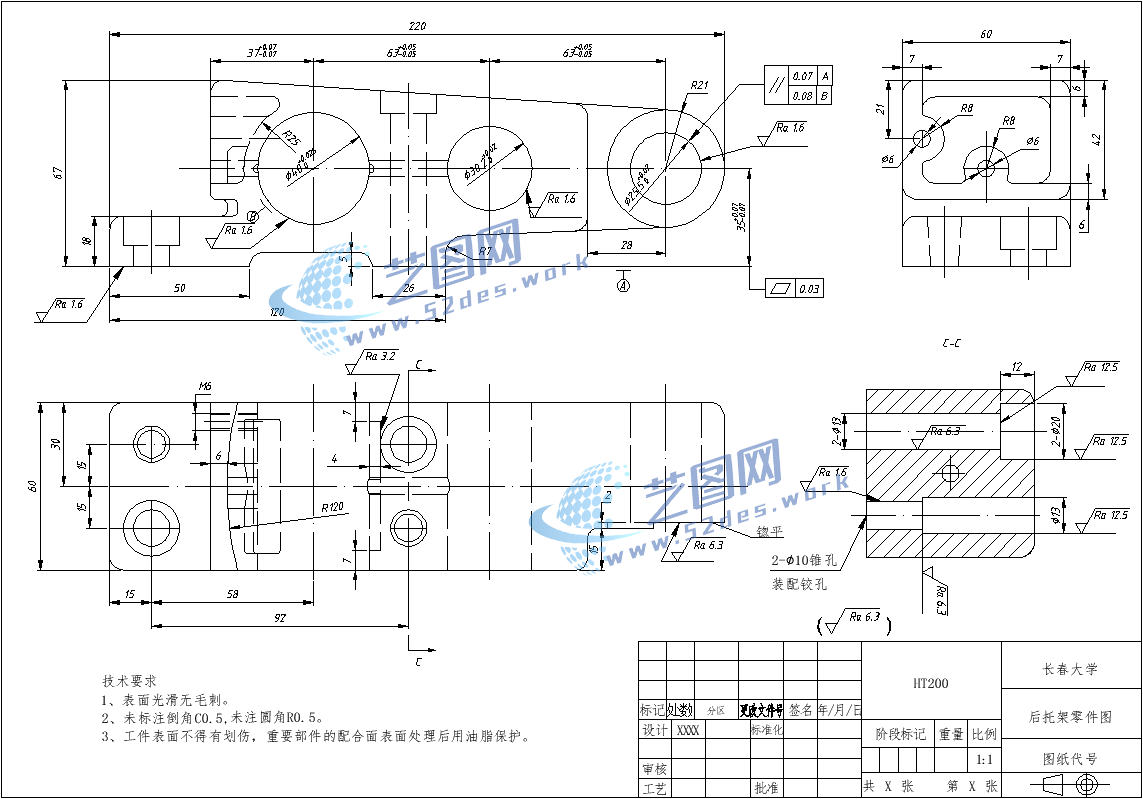

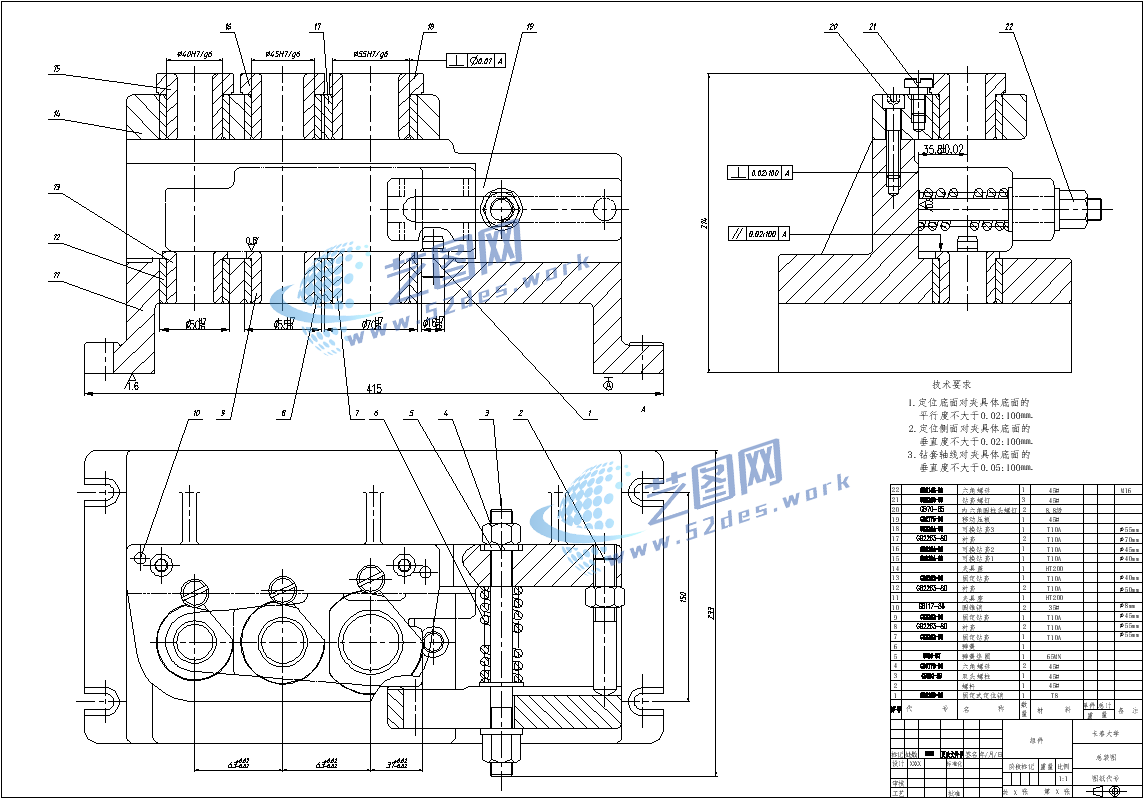

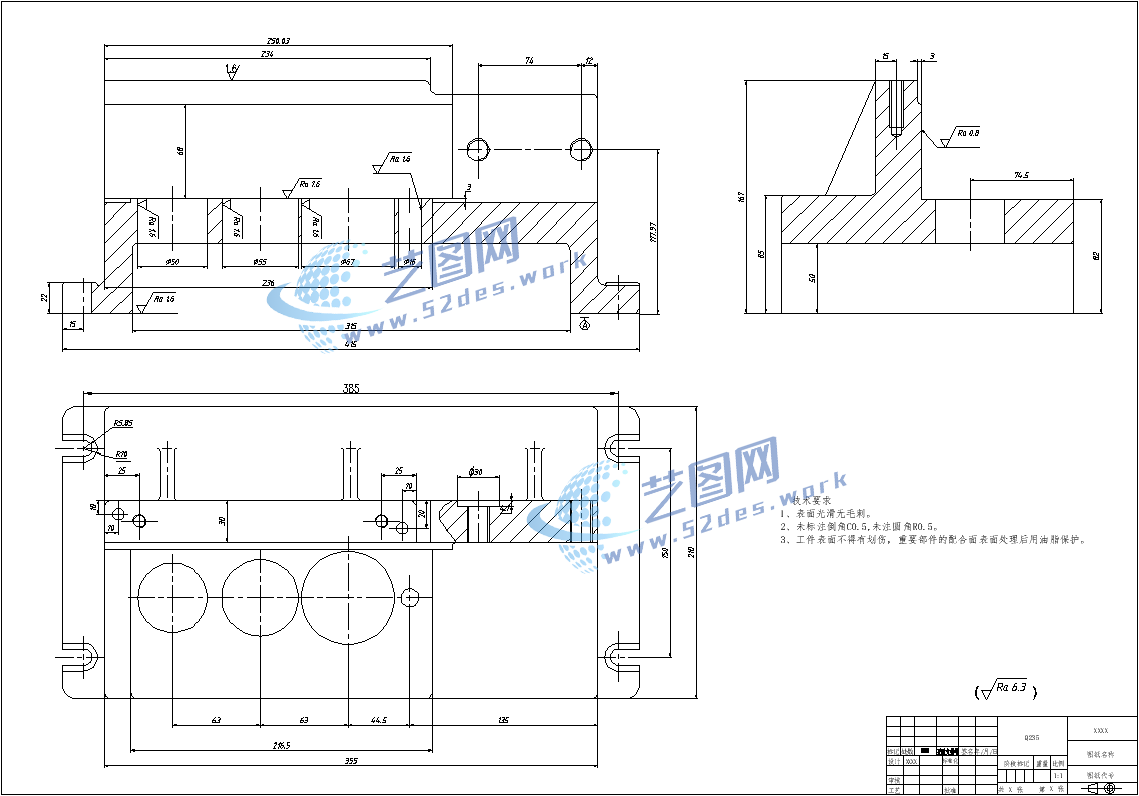

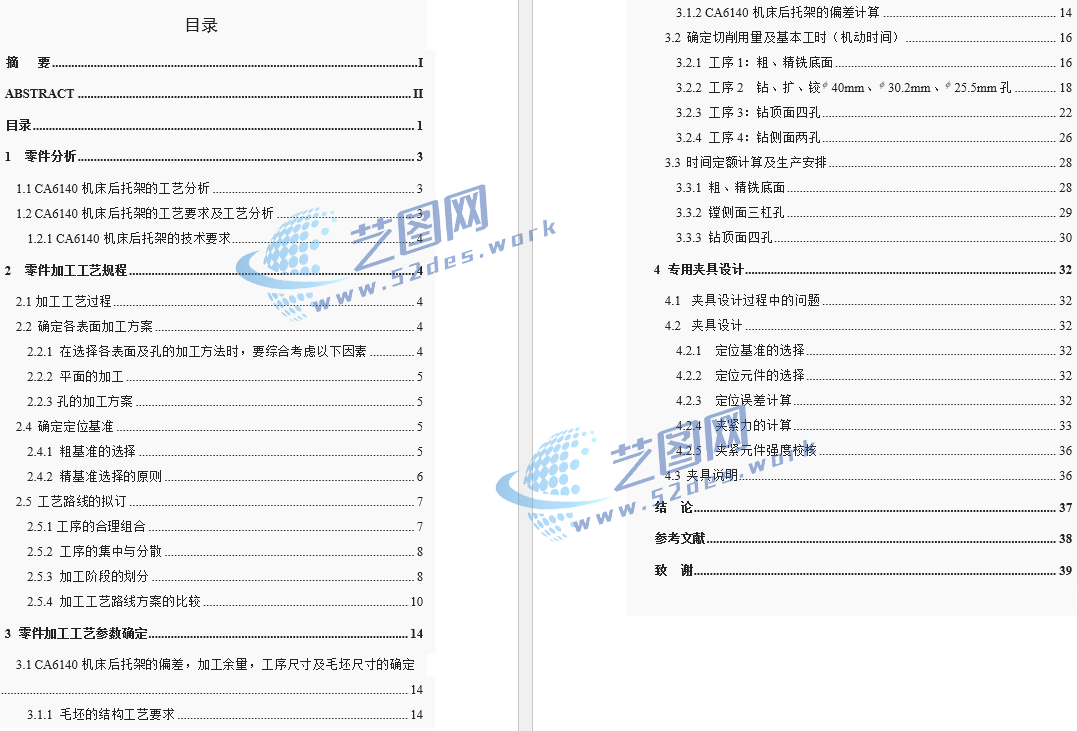

机械夹具solidworks21版本三维装配模型 新国标CAD图纸：后托架 新国标CAD图纸：机械夹具设计装配图新国标CAD图纸：夹具体 新国标CAD图纸：后托架毛坯图 后托架夹具设计说明书目录

该夹具针对后托架侧边孔加工工序进行专用化设计，通过合理设置定位点和夹紧点，实现工件六自由度限制，避免加工过程中产生偏移。夹具采用刚性底座结构，并配备钻套导向机构，对钻头运动方向进行精确约束，提高孔的位置精度和加工一致性。该结构具有装夹快速、定位可靠、操作方便等特点，适用于后托架类零件批量钻孔加工，可满足机械制造领域高效、高精度工装夹具应用需求。
