后托架铣底面夹具设计含SolidWorks 2016三维模型+CAD图纸+机械工装+说明书｜C22252

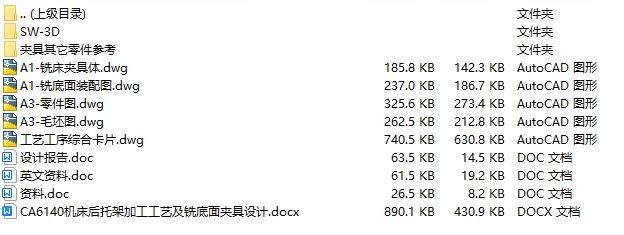

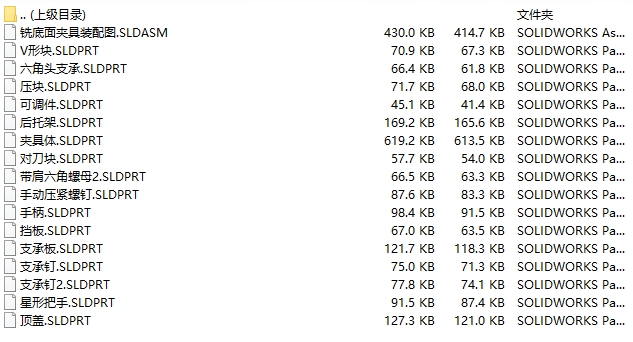

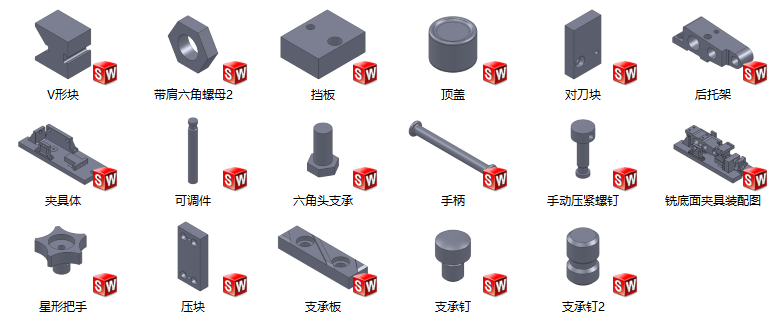

文件内容：solidworks16三维模型、CAD图纸、工艺卡、工序卡、设计说明书solidworks16版本模型源文件，可编辑 solidworks16版本、三维模型零件预览图

该后托架铣底面夹具采用组合式定位夹紧结构，主要由夹具体、支撑定位元件、压紧机构、导向辅助装置以及底座组成。夹具通过后托架零件的外形特征及基准面进行定位，利用螺旋夹紧机构实现工件可靠固定，使加工过程中工件保持稳定姿态。整体采用低重心底座设计，提高夹具安装刚度和抗振性能，保证铣削底面时的加工精度和表面质量。

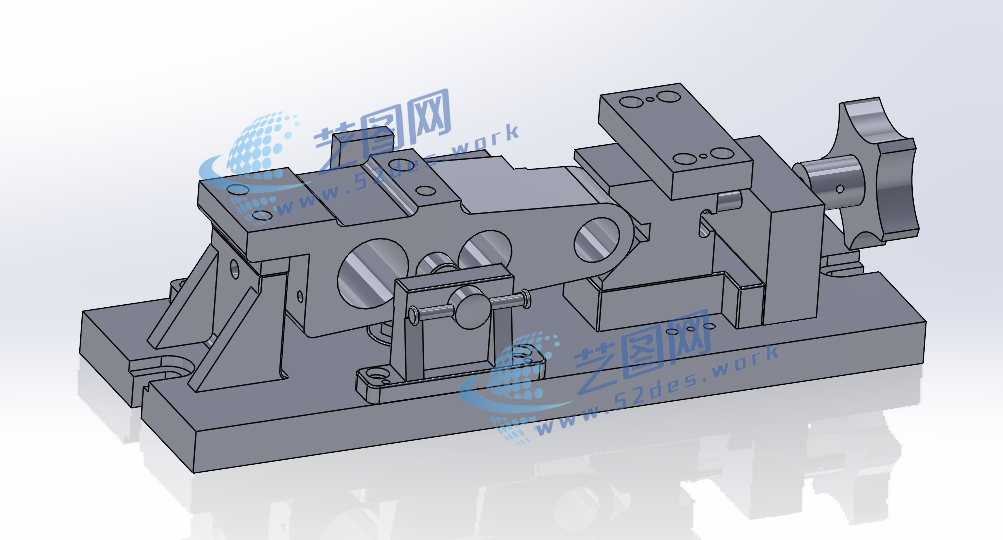

机械夹具solidworks16版本三维装配模型

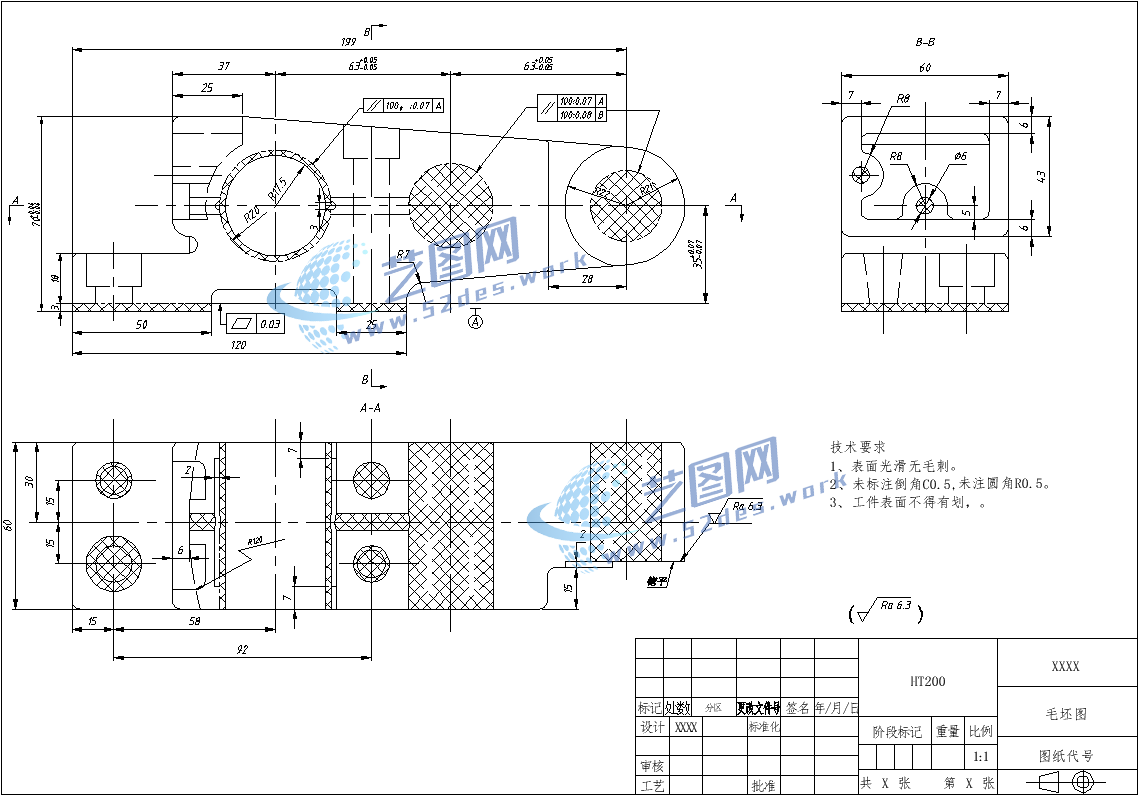

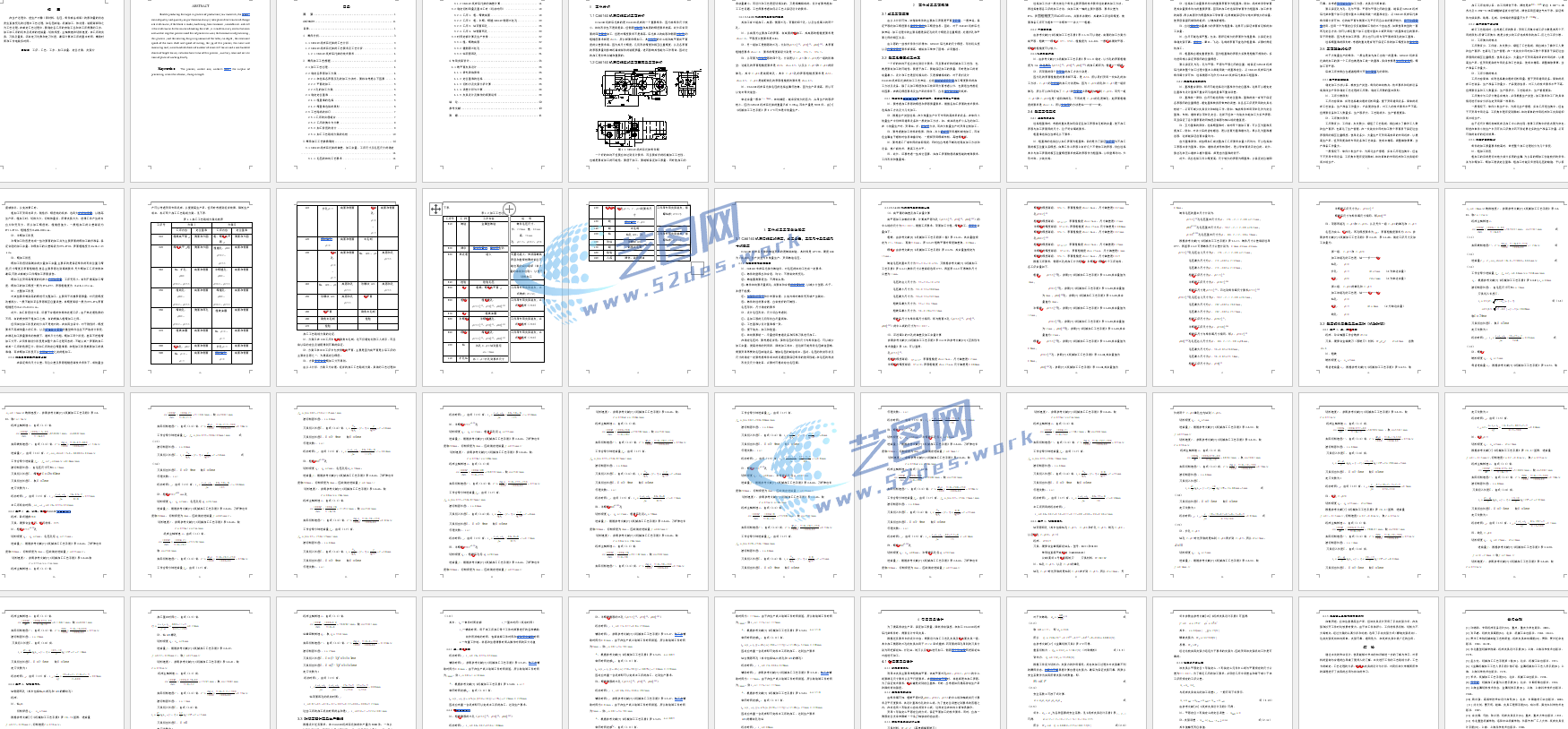

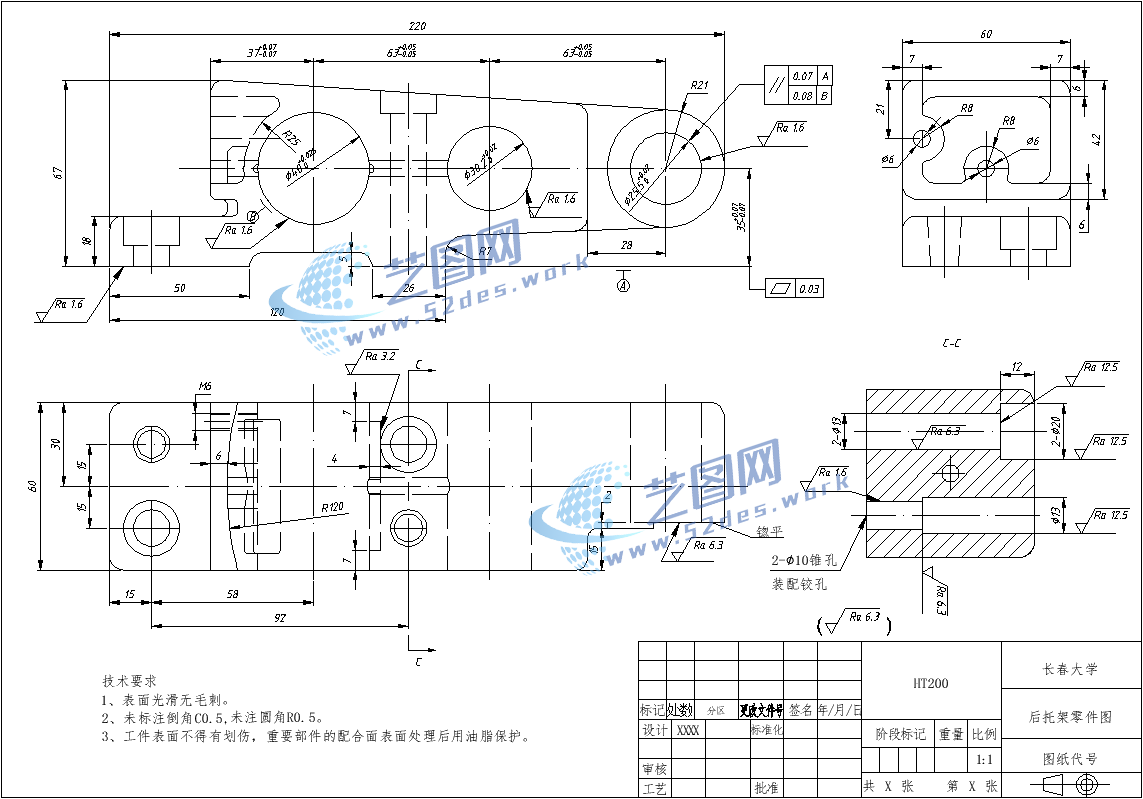

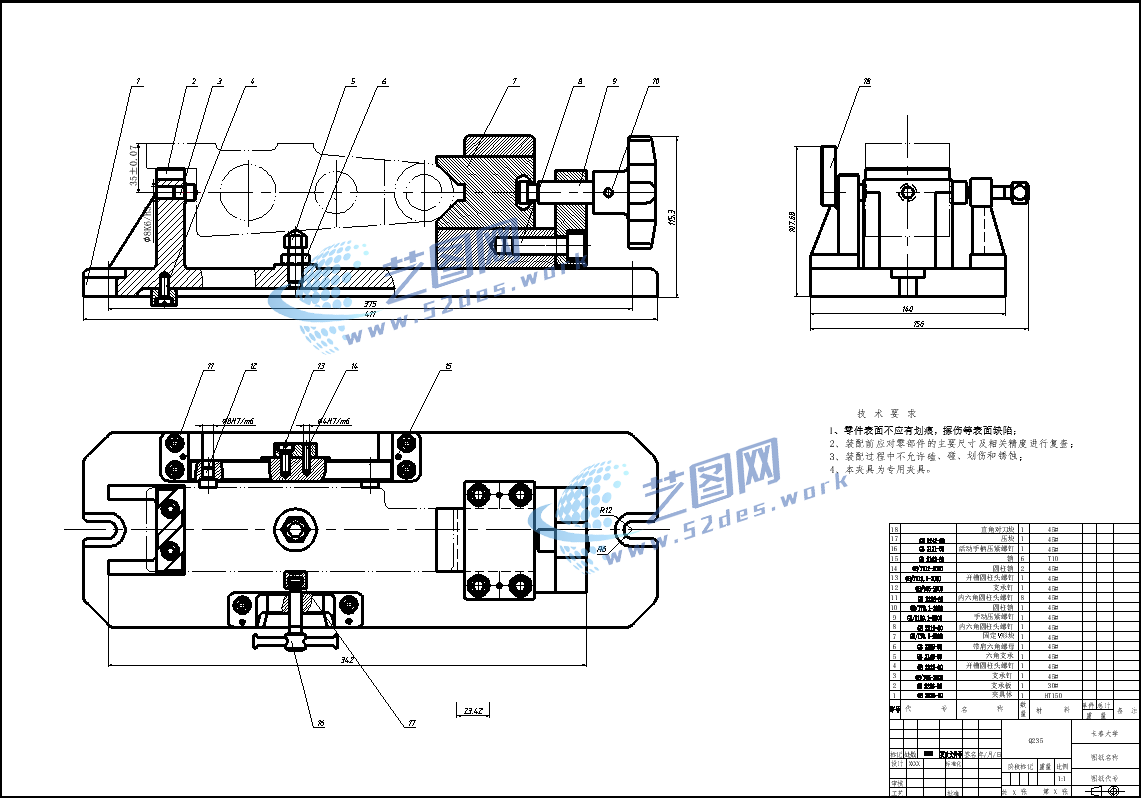

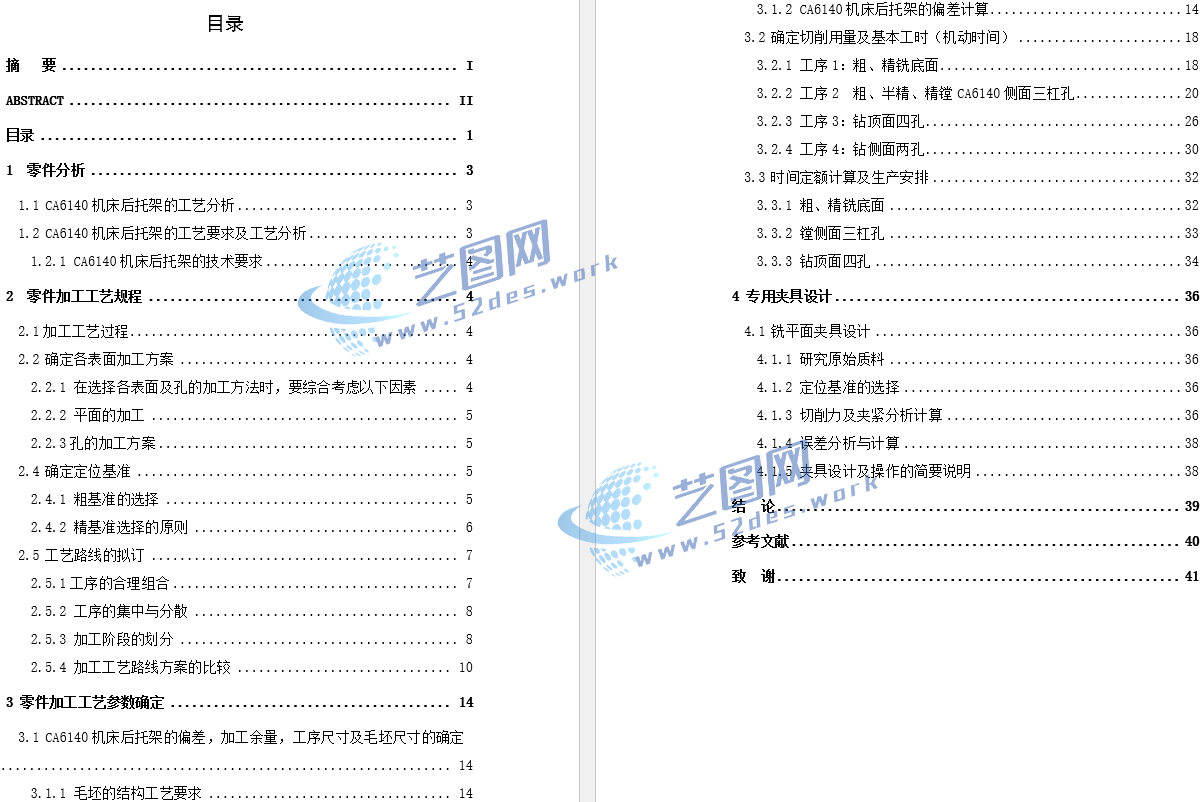

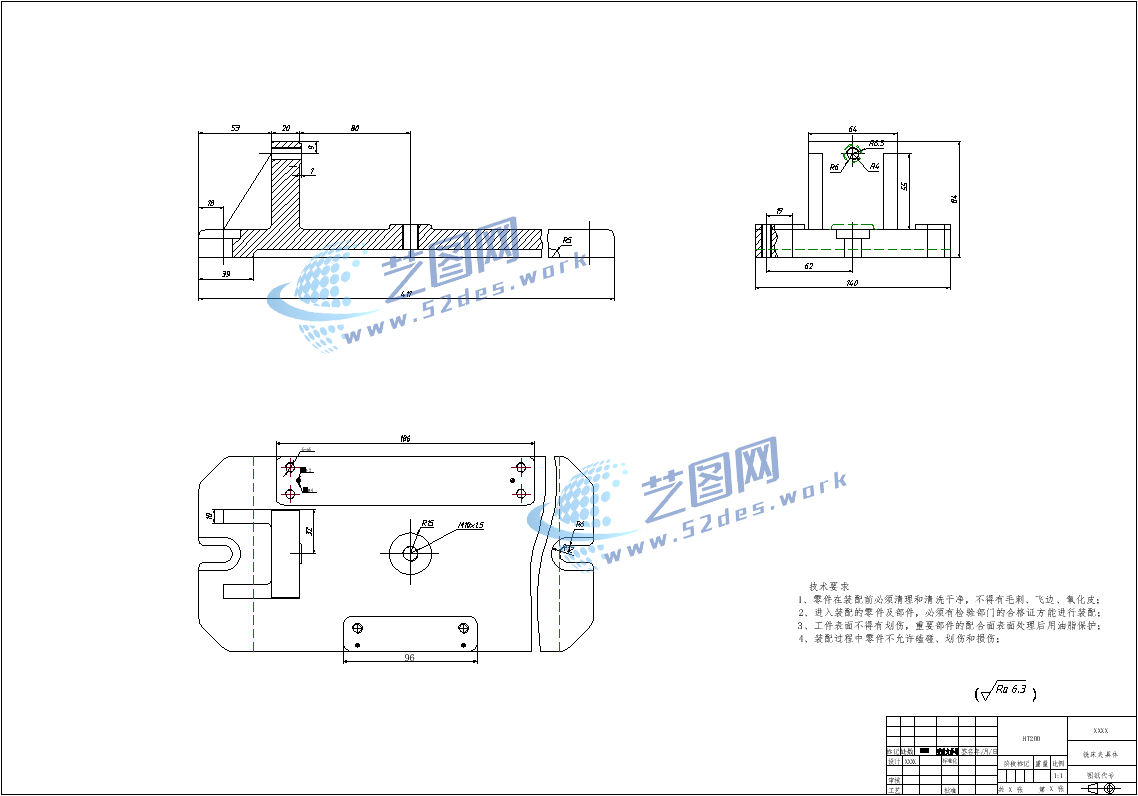

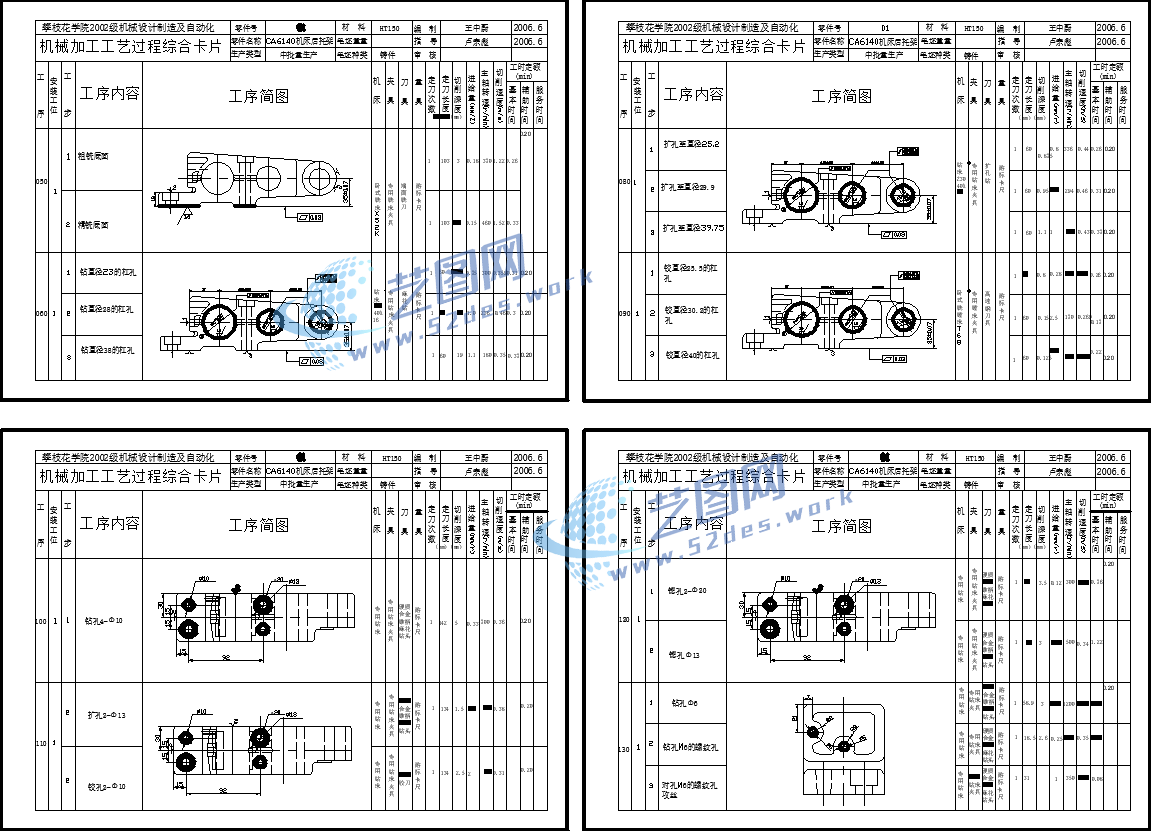

新国标CAD图纸：后托架 新国标CAD图纸：机械夹具设计装配图新国标CAD图纸：后托架毛坯图 新国标CAD图纸：夹具体 机械加工工艺卡 后托架夹具设计说明书目录

该夹具针对后托架底面铣削工序进行专用化设计，通过合理布置定位点和夹紧点，实现工件六自由度限制，避免加工过程中发生位移和偏转。夹具体采用高强度结构设计，支撑部位与受力区域进行优化，提高承载能力和加工稳定性。该结构具有定位准确、夹紧可靠、操作方便等特点，适用于机械零件批量加工生产，可满足现代制造过程中高效率、高精度工装夹具的应用需求。
