后托架钻顶面孔夹具设计含SolidWorks 2021三维模型+CAD图纸+说明书｜C22254

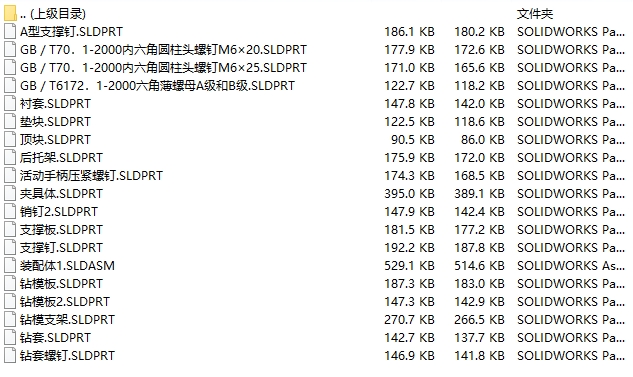

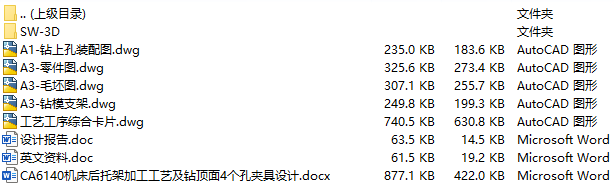

文件内容：solidworks21三维模型、CAD图纸、工艺卡、工序卡、设计说明书

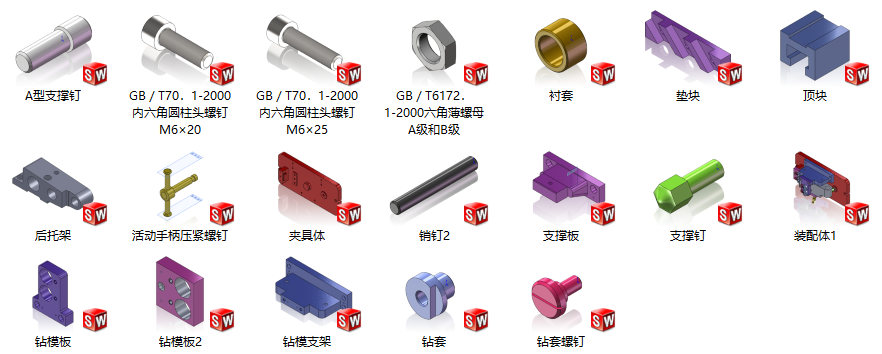

solidworks21版本、三维模型零件预览图

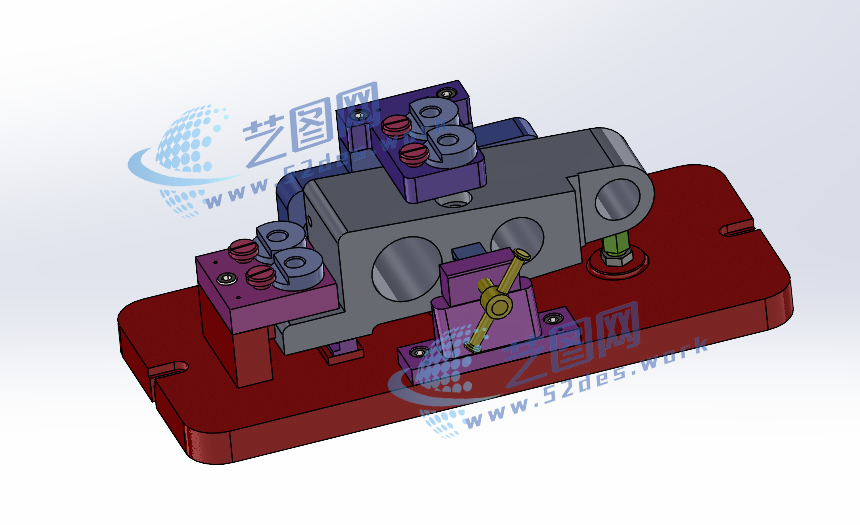

该后托架钻顶面孔夹具采用专用定位与多点夹紧结构设计，主要由夹具体、定位支撑元件、压紧机构、钻套导向组件以及底座组成。夹具根据后托架零件外形及加工要求，采用底面和侧面作为主要定位基准，通过支撑块、定位销等元件限制工件自由度，再利用顶部压紧机构实现可靠夹持，保证零件在钻削顶面孔时保持稳定。整体结构采用低重心底座设计，提高夹具刚度和加工过程中的抗振能力。

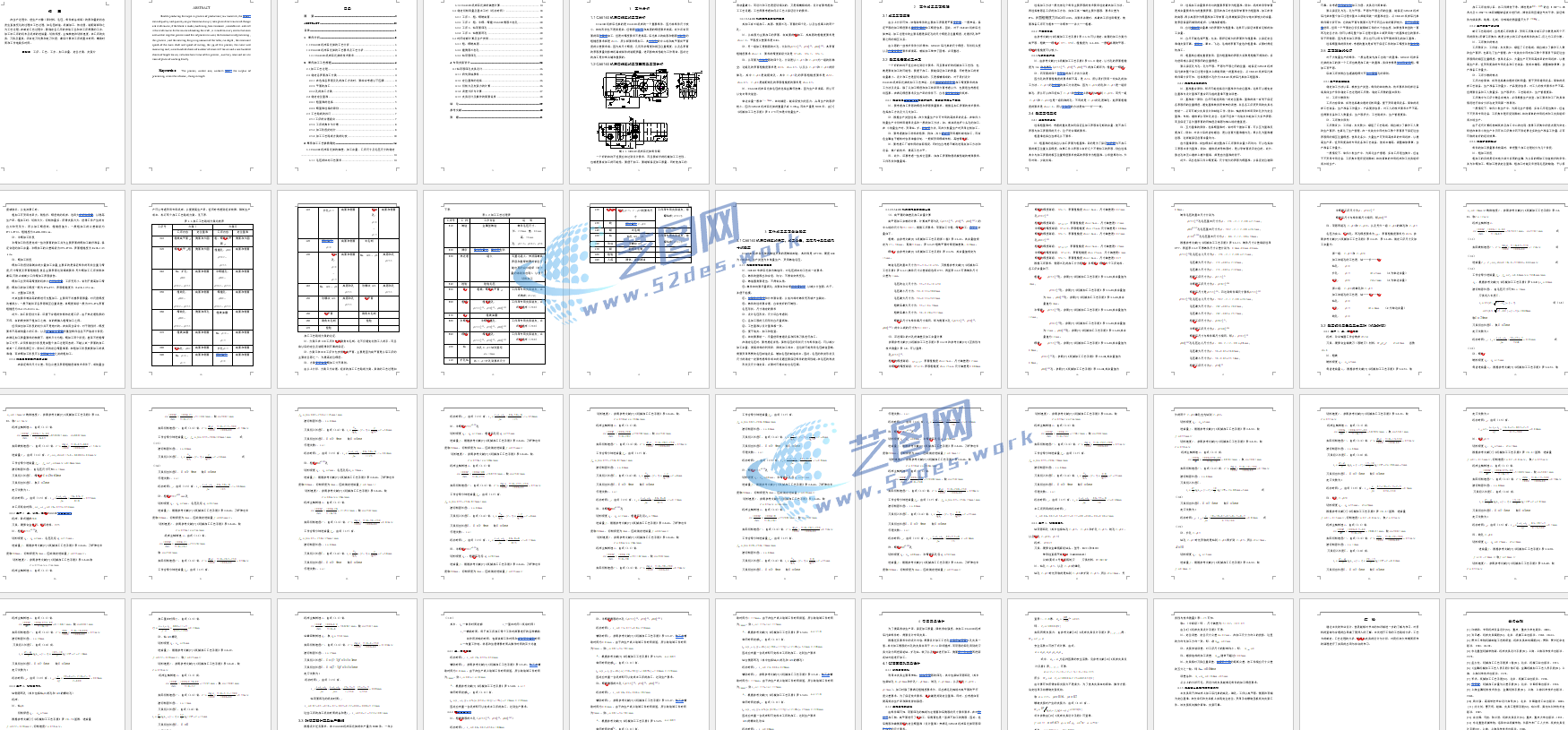

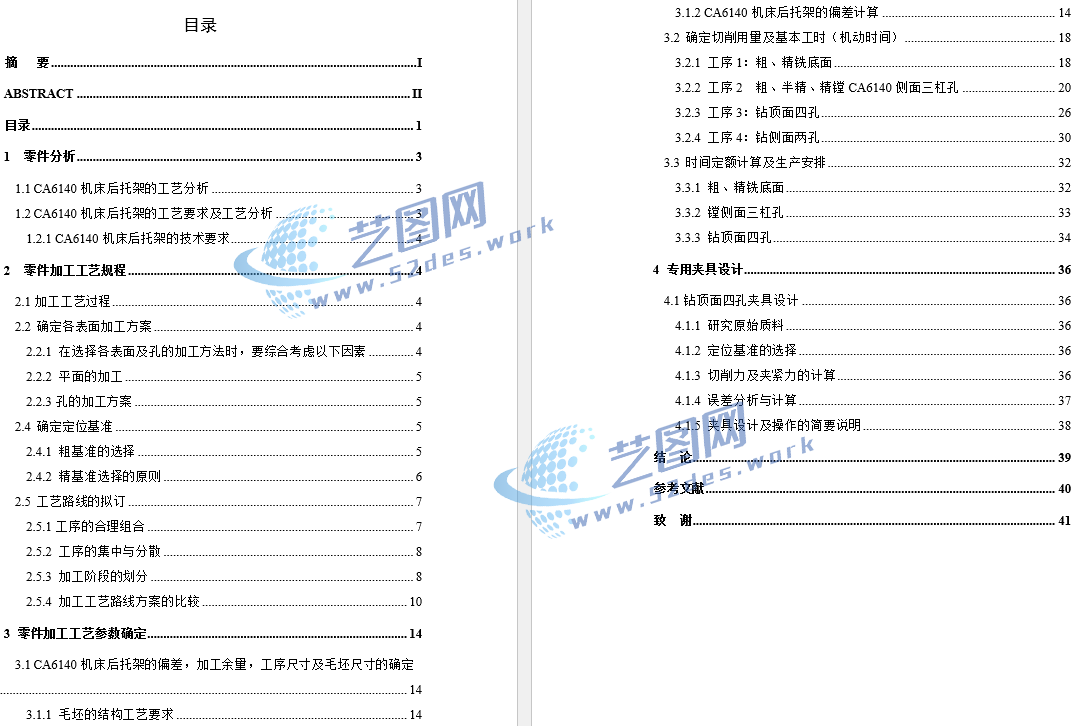

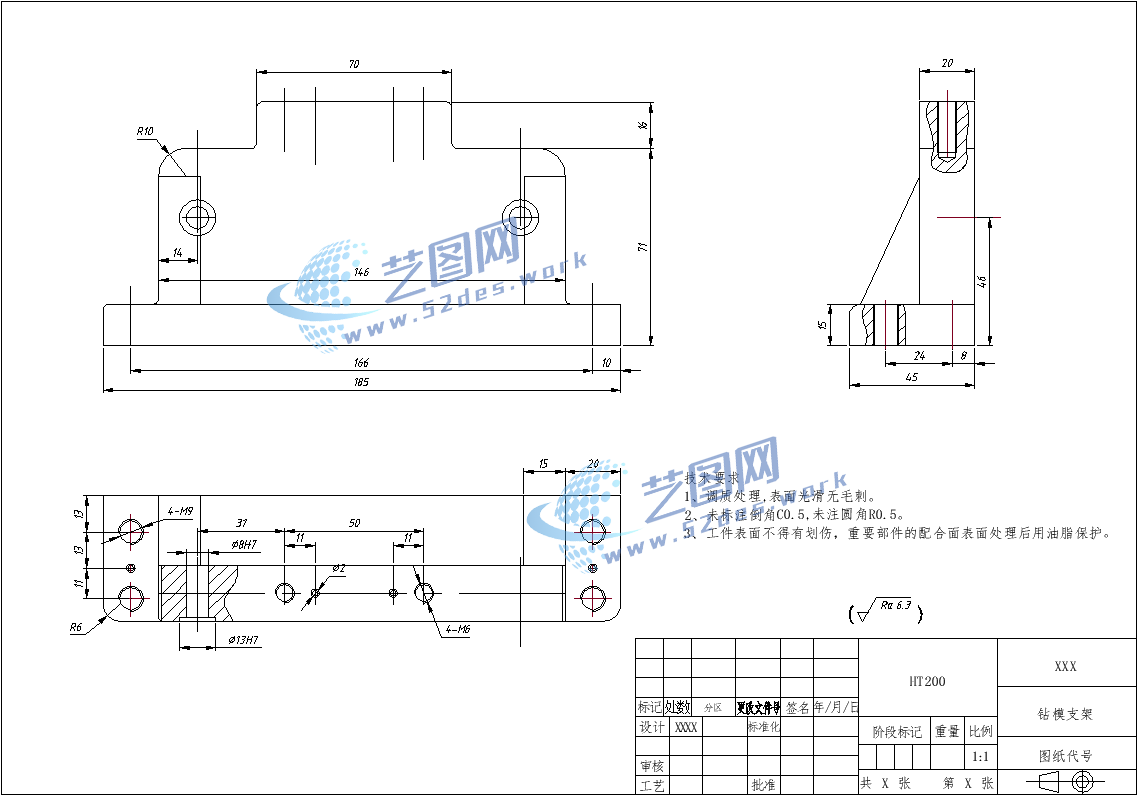

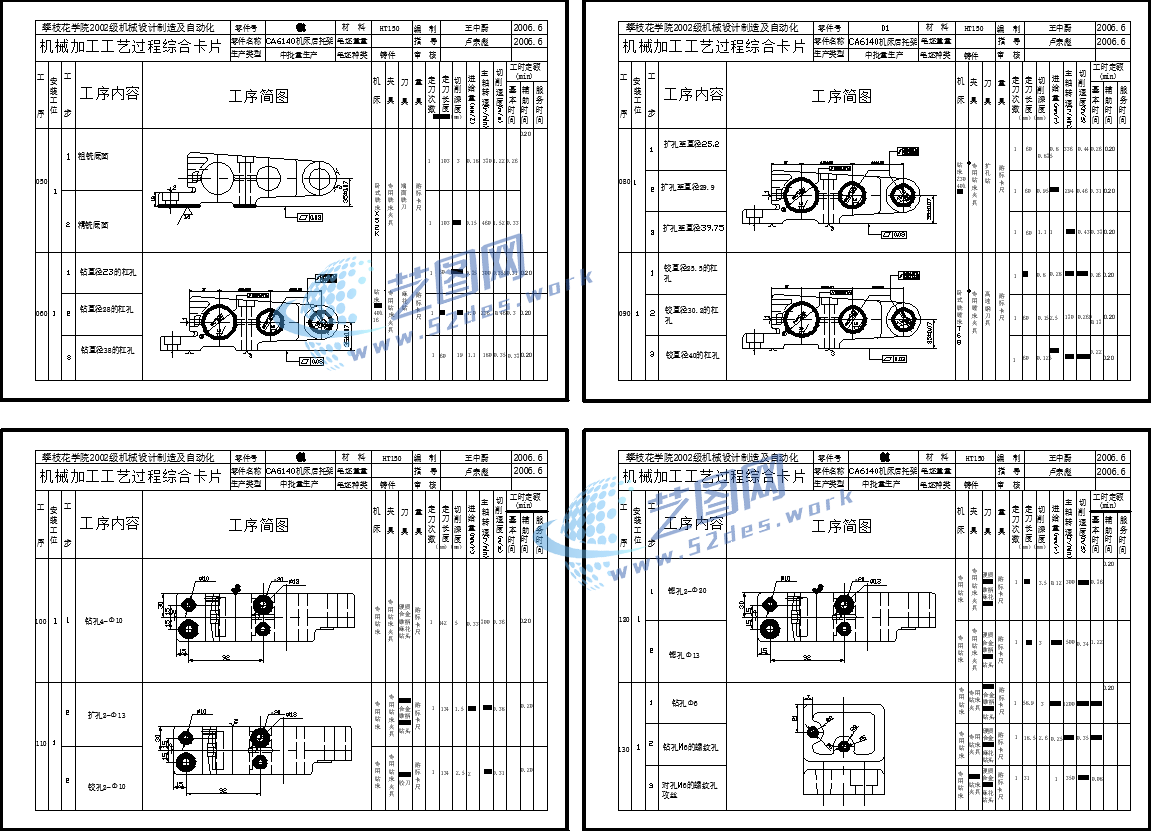

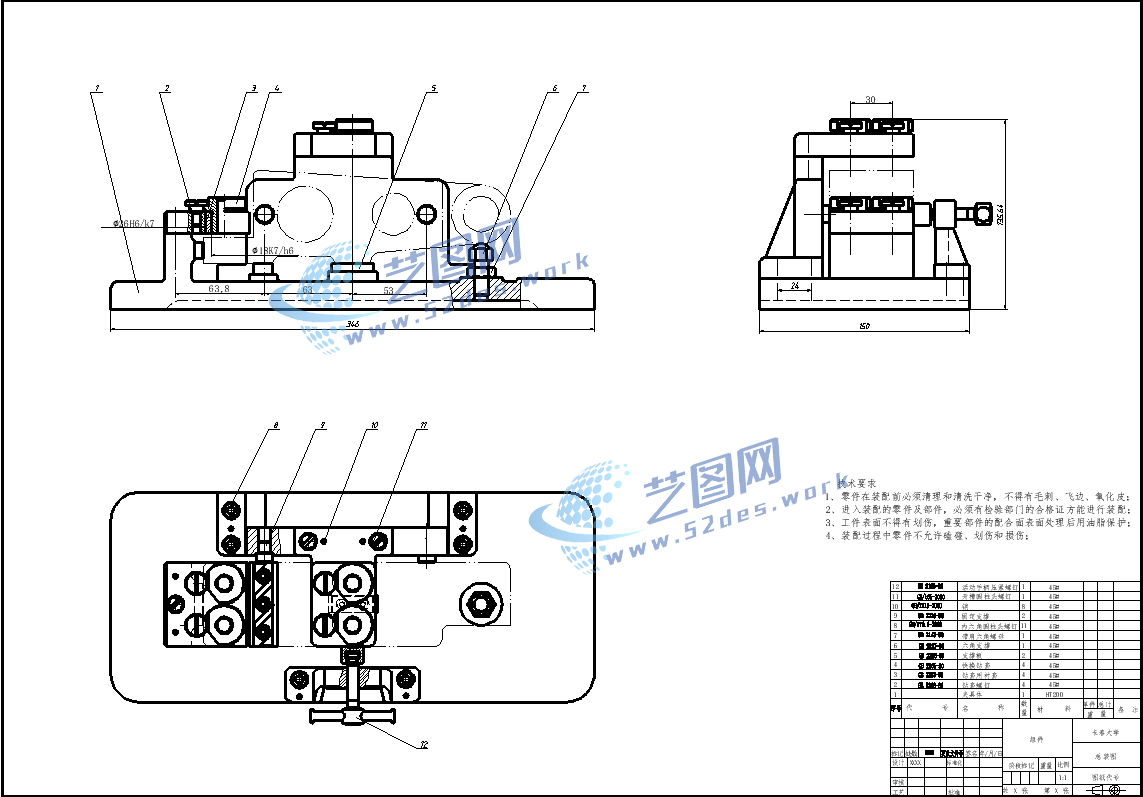

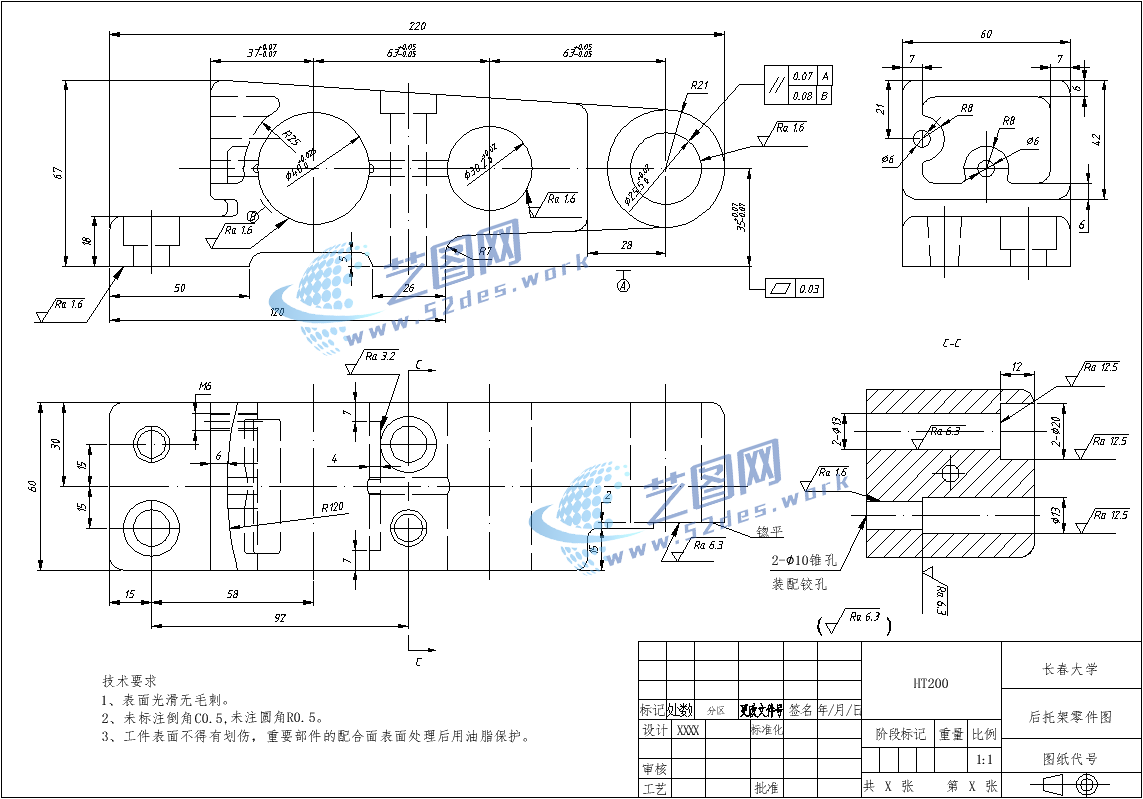

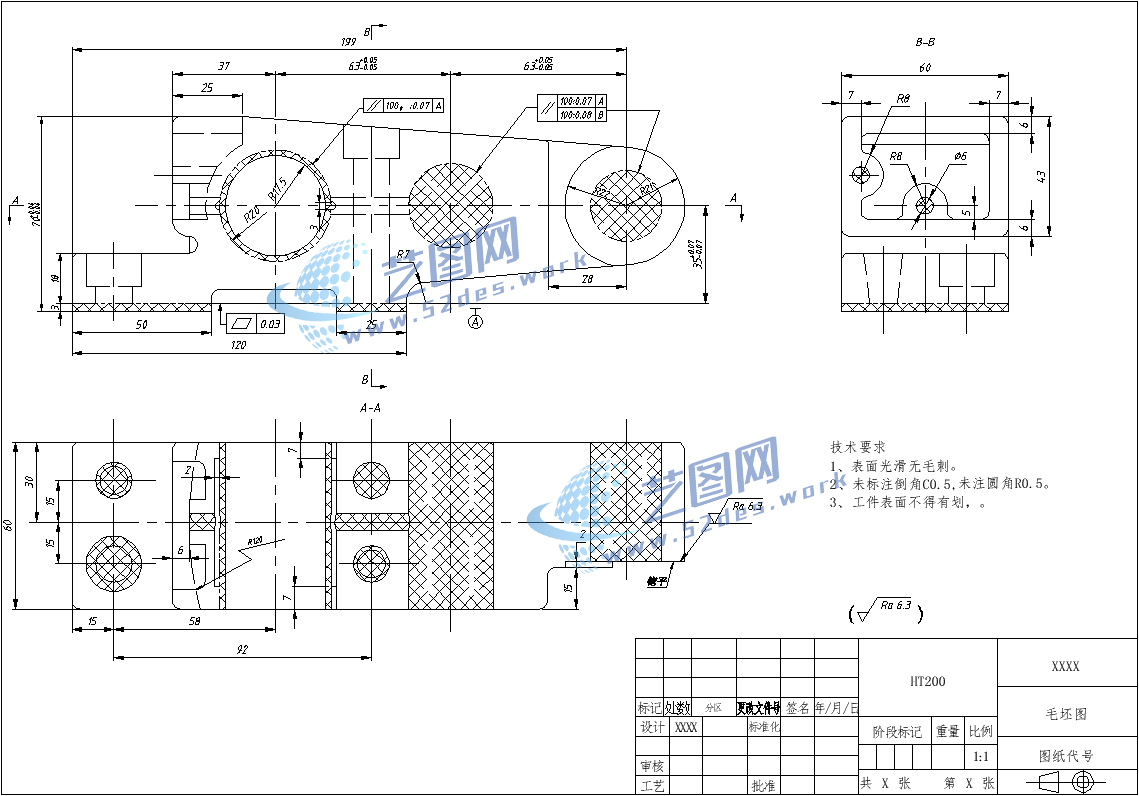

机械夹具solidworks21版本三维装配模型 新国标CAD图纸：后托架 新国标CAD图纸：机械夹具设计装配图新国标CAD图纸：后托架毛坯图 新国标CAD图纸：钻模支架机械加工工艺卡 后托架夹具设计说明书目录

该夹具针对后托架顶面孔加工工序进行专用化设计，通过合理布置定位点和夹紧点，实现工件精准定位与快速装夹。顶部设置钻孔导向结构，对钻头加工方向进行有效约束，提高孔的位置精度和加工一致性；夹紧机构采用机械快速夹紧方式，便于工件装卸，提高生产效率。该结构具有定位准确、夹紧可靠、操作方便等特点，适用于后托架类零件批量钻孔加工，可满足现代机械制造中高效、高精度工装夹具应用需求。
