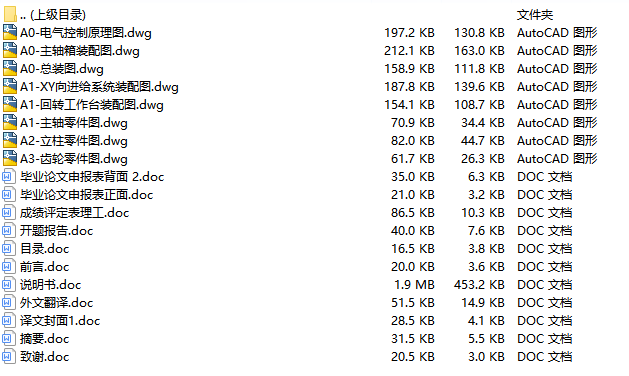

文件内容：CAD图纸、设计说明书

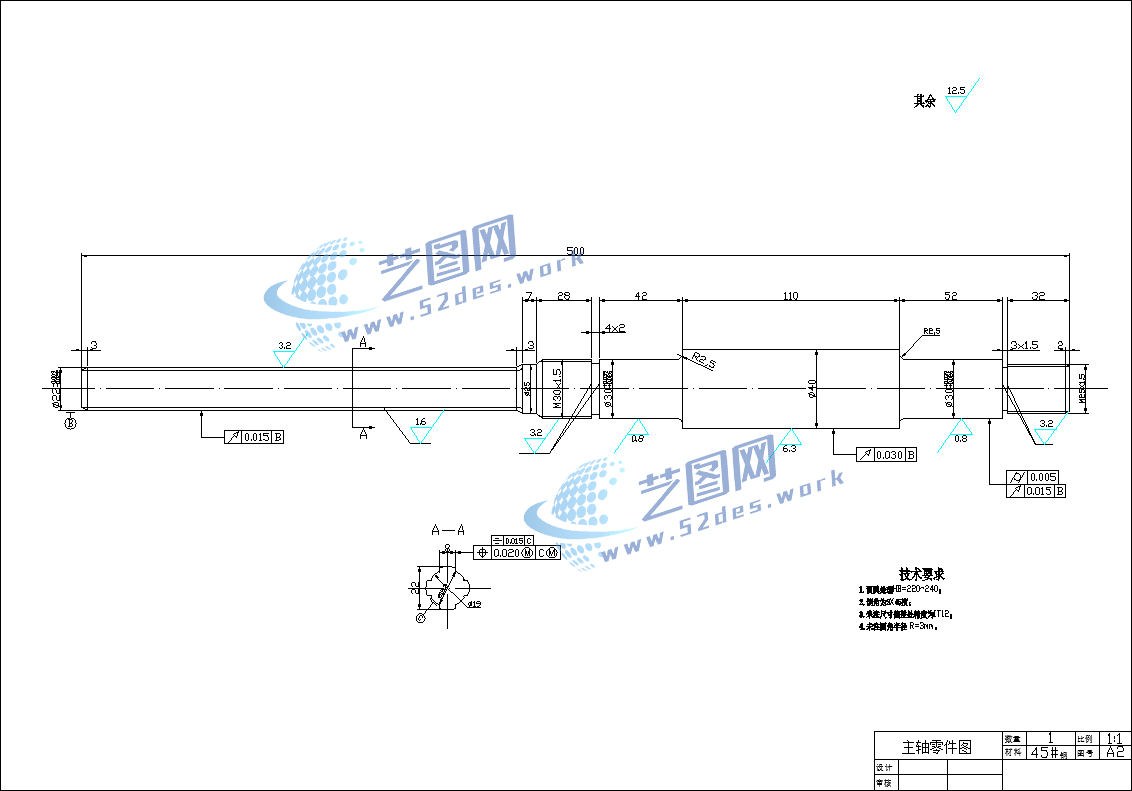

国标CAD图纸：零件图

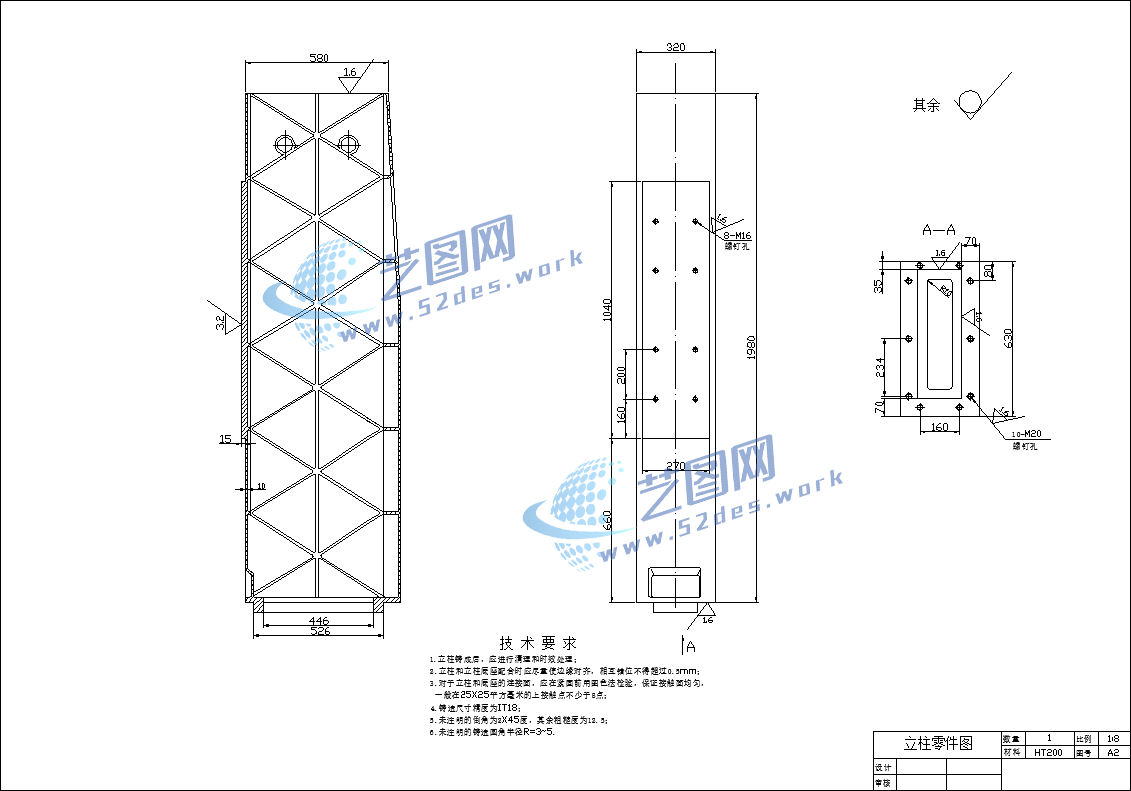

国标CAD图纸：零件图

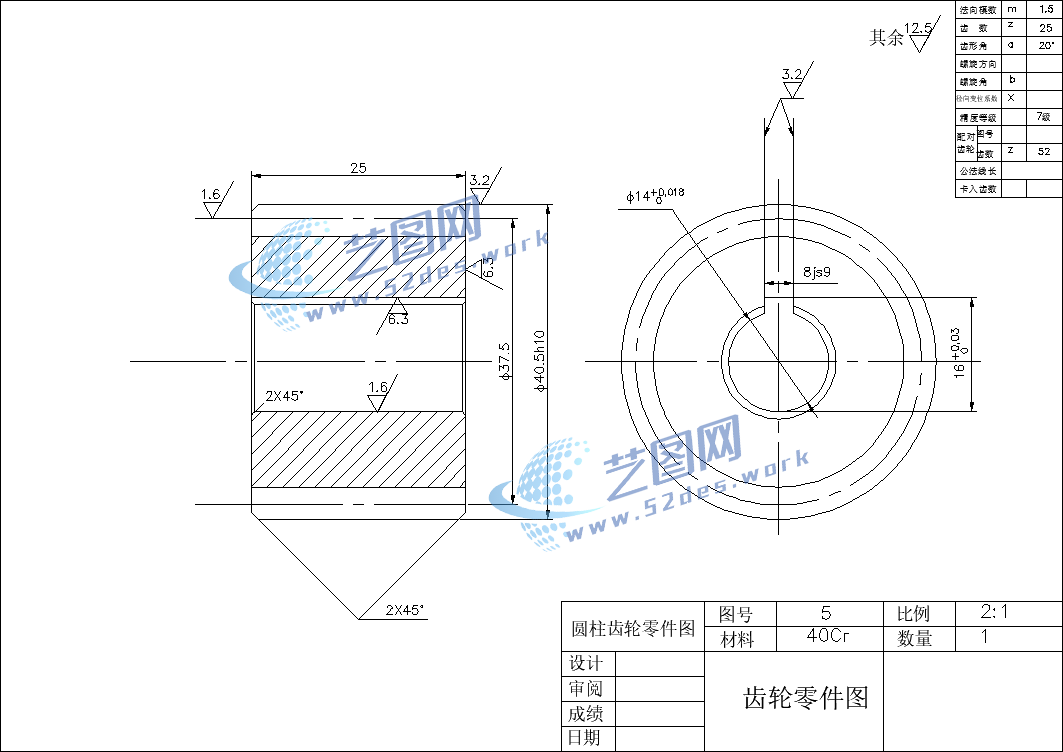

国标CAD图纸：零件图

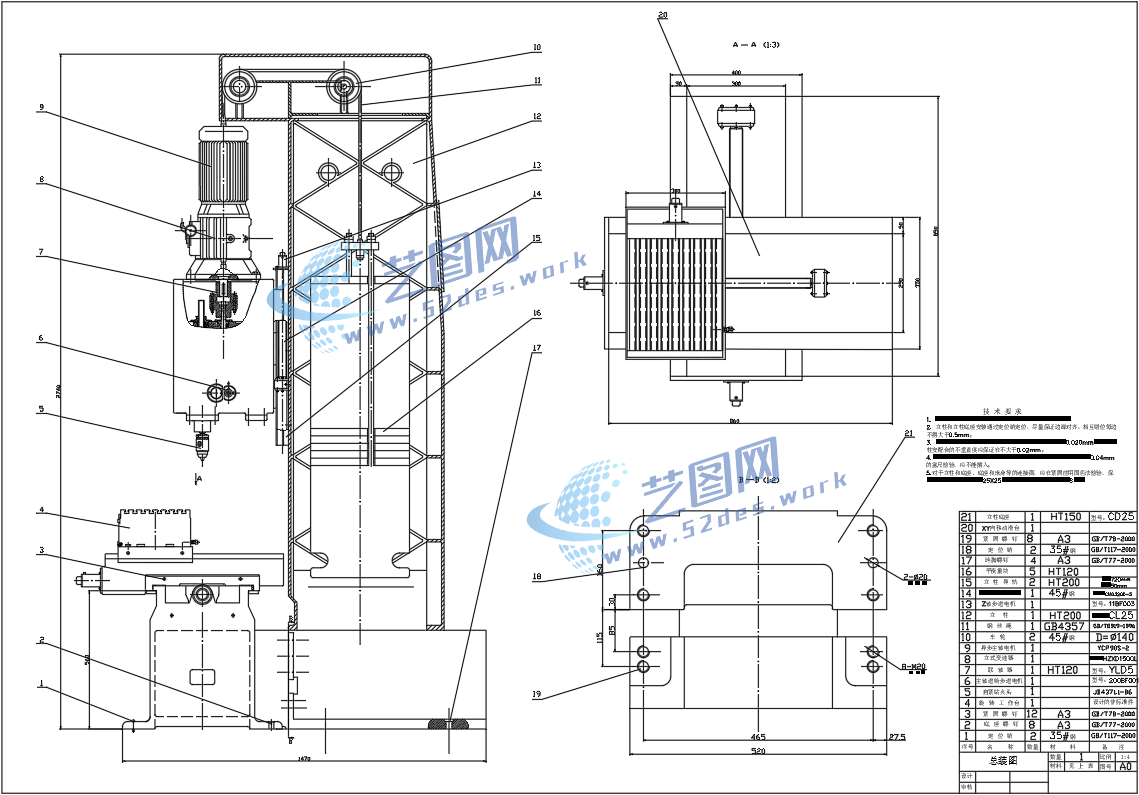

国标CAD图纸：机械结构设计装配图
国标CAD图纸：零件图
国标CAD图纸：零件图

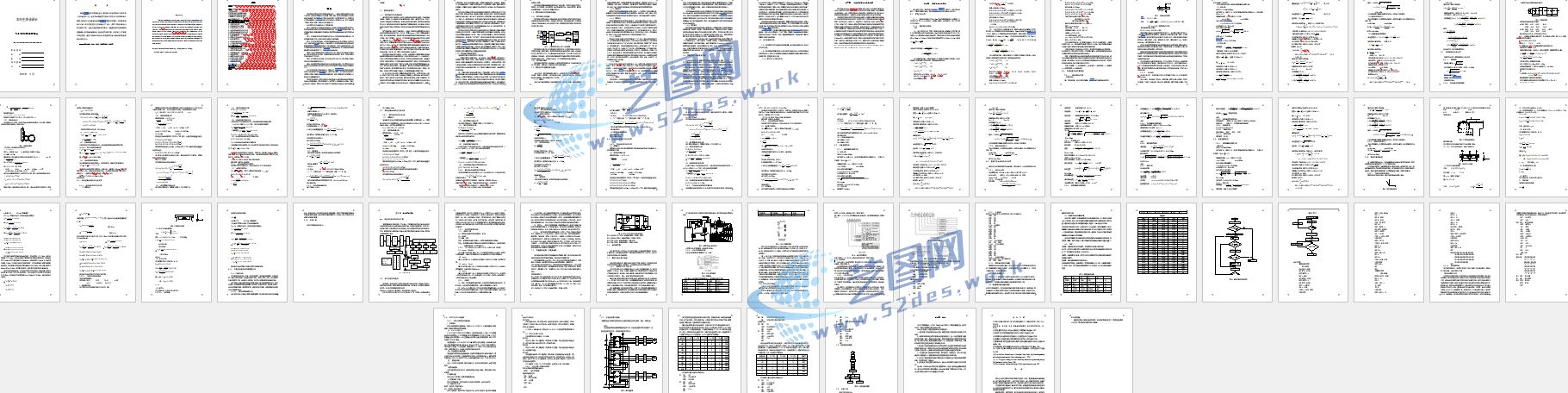

PLC控制钻床系统设计说明书目录
数控机床是现代科学技术发展的重要标志之一，随着这种机床在机加工中的广泛应用，使传统的机械加工行业得到了质的飞跃。由于数控机床相对于传统机床极大地提高了加工精度、生产率和自动化程度，应用变得极为广泛。而数控多工位机床则因其一次装夹却能进行多工位的加工。某种意义上讲，更大大的提高了机加工的加工效率，很适合工件的批量生产。
针对数控多工位钻床的设计，我们要完成：
首先，对数控多工位钻床进行结构设计。应满足：机床的结构刚度要达要求，数控机床的刚度系数应该比同类普通机床高50%；应尽量提高机床的抗振性，通常机床的振动包括强迫振动和受迫振动。要提高机床在低速进给时的平稳性和运动精度。
第二，对钻床的主传动和主轴部件进行设计。数控钻床主轴传动特点是：要使主轴能在轴向方向上移动和使主传动能进行多级调速。
第三，多工位的数控钻床，必须有主轴箱的进给和工作台的滑动。在本次设计中，进给传动和传动部件也是一个重要的环节。数控机床的传动多是用步进电机经过滚珠丝杠螺母副的结构传动。对于钻床来说，工作台进给机床不加工。故可采用简单的滑动导轨实现工作台的进给和主轴箱的进给，多个滑动导轨的叠加组合便可以使钻床实现X、Y、Z轴三轴向的运动进给。
第四，无论任何机床床身和立柱都是不可少的，数控多工位钻床也是不例外的。床身和立柱的设计应考虑：要保证机床各部分的刚度。床身、立柱的结构和材料选择是必不可少的。
第五，对于数控多工位钻床，多工位是必不可少的一步。要实现多工位就必须设计针对钻床的回转工作台。
最后，涉及到数控机床控制部分的设计选择是重点部分。对于我们的设计只要求设计出机床的硬件部分就是控制元件的选择和对控制进行初始化处理就可以了。
对于本次数控多工位钻床的设计，我们认为：使钻削加工能实现自动化的数控加工正是运用到了数控机床的特点：提高了加工精度、生产率和自动化程度。采用多工位则更为缩短了装夹时间等辅助时间，使生产率得到更大的提高等。这就是本设计课题经济意义。
