盖塞注塑模具设计含CAD图纸+solidworks21三维模型+说明书｜C22995

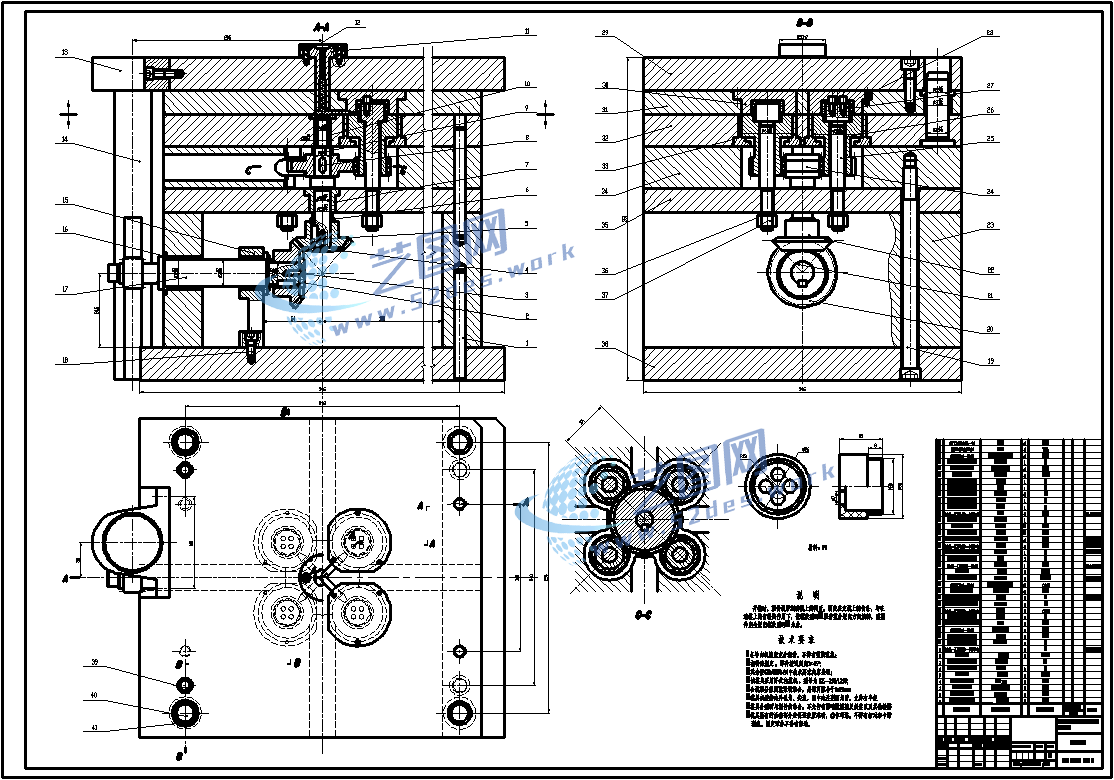

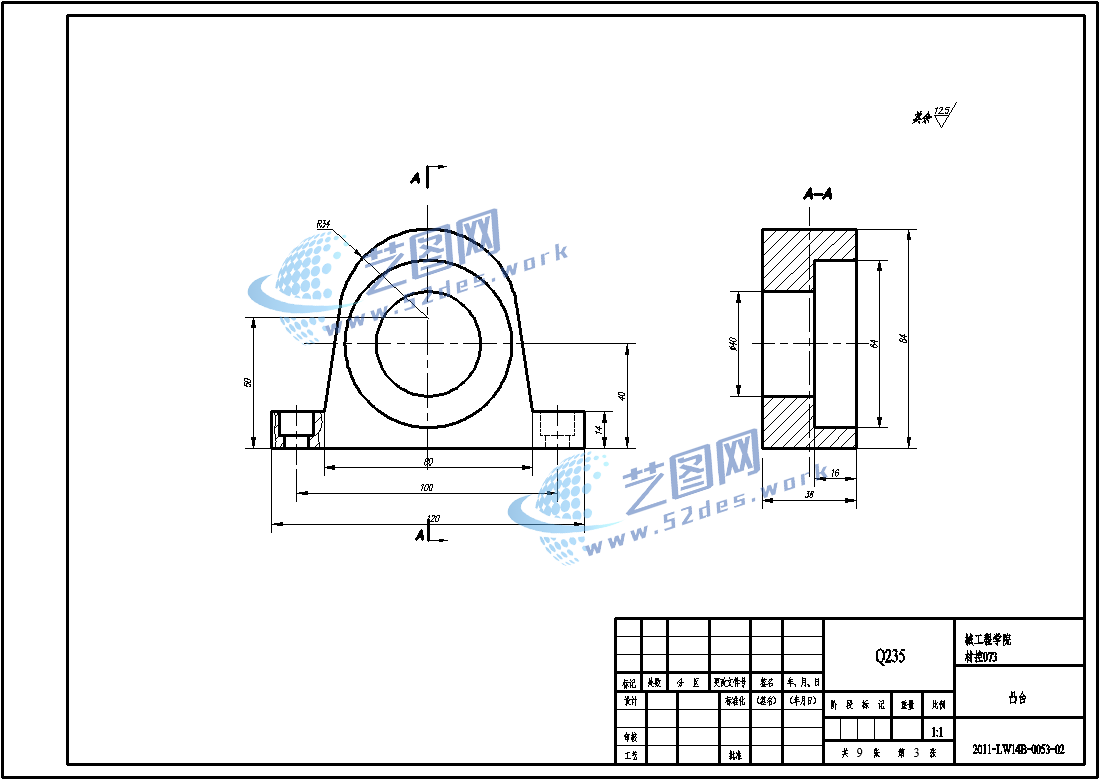

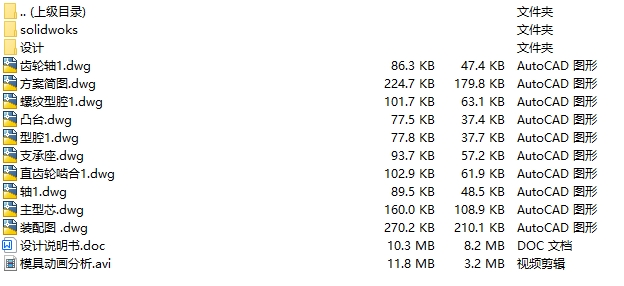

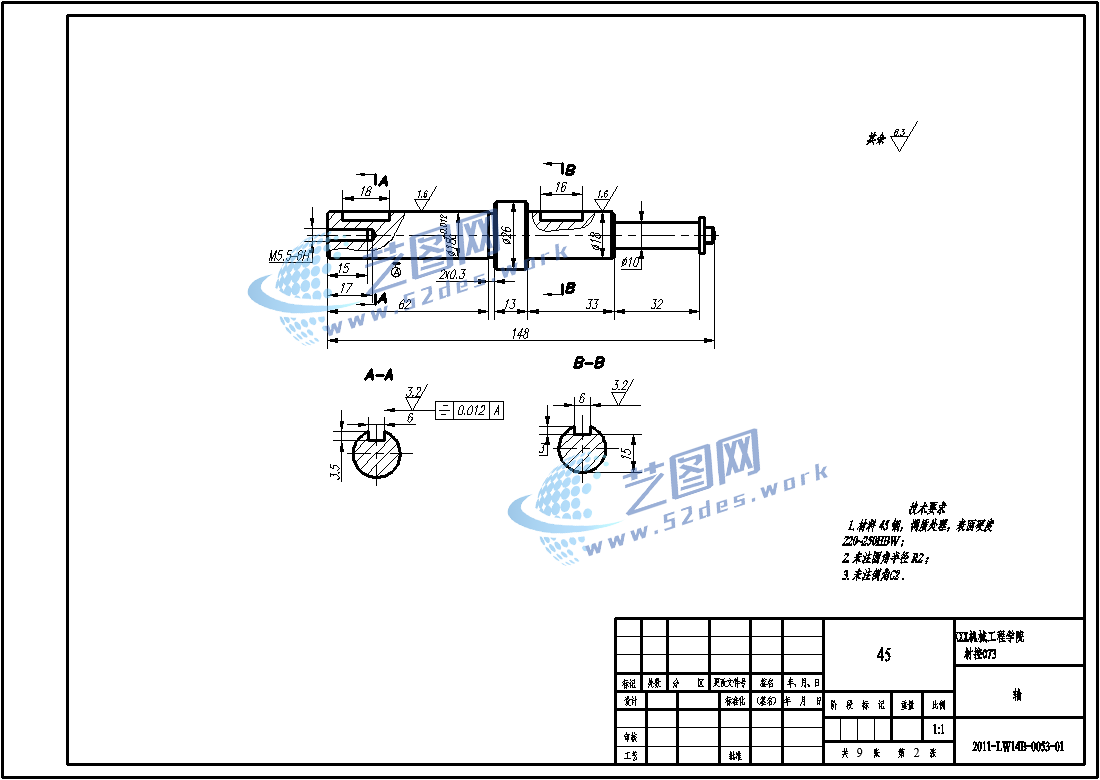

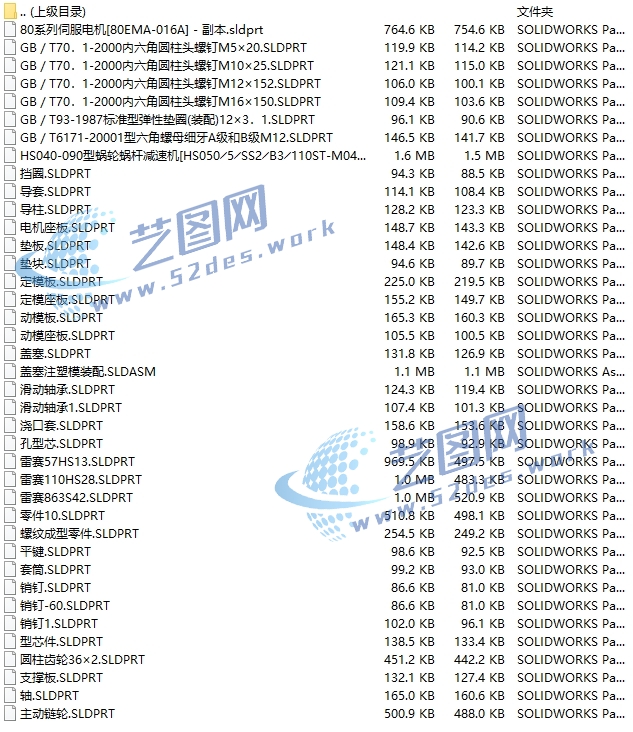

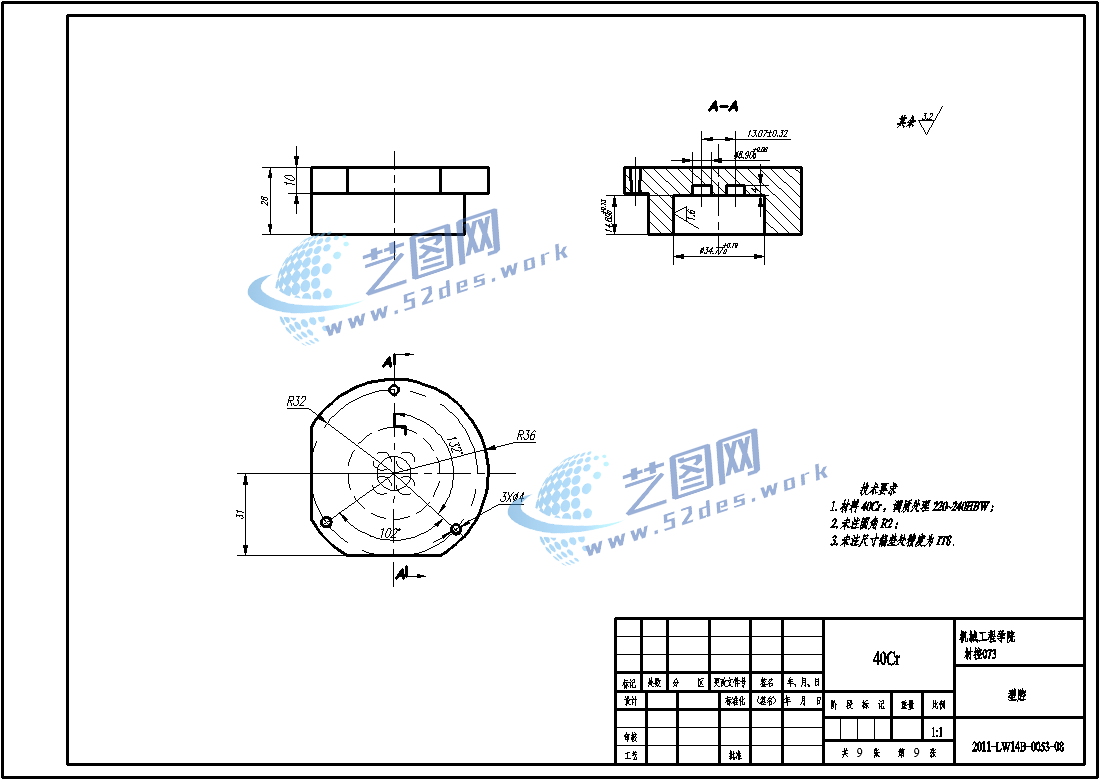

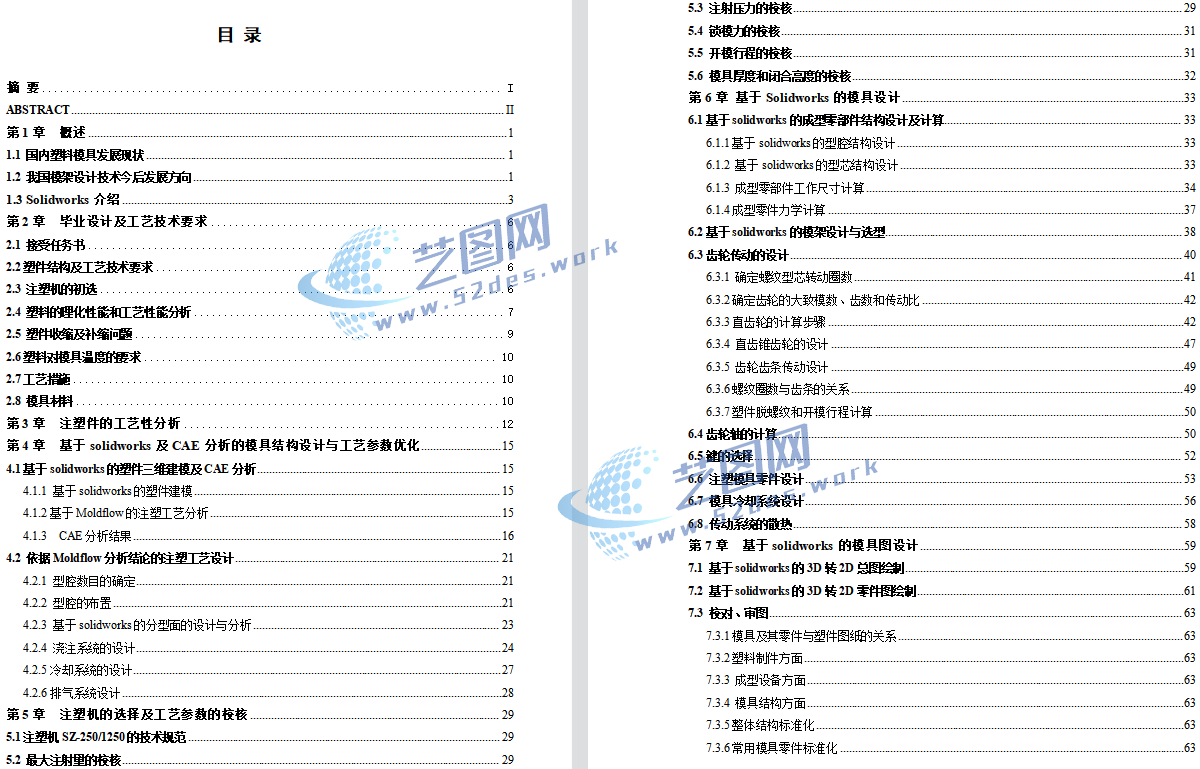

文件内容：solidworks21三维模型、CAD图纸、设计说明书盖塞注塑模具solidworks21版本模型源文件 盖塞注塑模具CAD图纸 盖塞注塑模具CAD图纸 盖塞注塑模具CAD图纸 盖塞注塑模具CAD图纸

本次盖塞注射模设计，使用了CAD/CAE对其进行分析。使用了Solidworks绘图软件对塑件进行了三维实体造型，然后使用Moldflow对其进行工艺性分析。确定最佳工艺方案后，结合模具结构做出适当修改，最后确定最终方案。本设计的重点是利用Solidworks进行3D设计，也就是利用solidworks进行盖塞的拔模分析，分型面的确定，型芯型腔的设置、模架的选取、以及标准件的安装等。并用Moldflow软件对浇注系统、冷却系统的分析，进行参数优化。针对盖塞的具体结构，本设计采用侧浇口单分型面，并采用齿轮齿条作为传动机构，利用螺纹型腔只旋转不后退得脱模机构进行外螺纹的自动脱模，保证了塑件螺纹的制造精度。最后利用Solidworks进行3D转2D进行装配图和零件图绘制，再利用AutoCAD做出适当修改。
