缠绕式双卷筒提升机机械结构设计说明书CAD图纸C20805

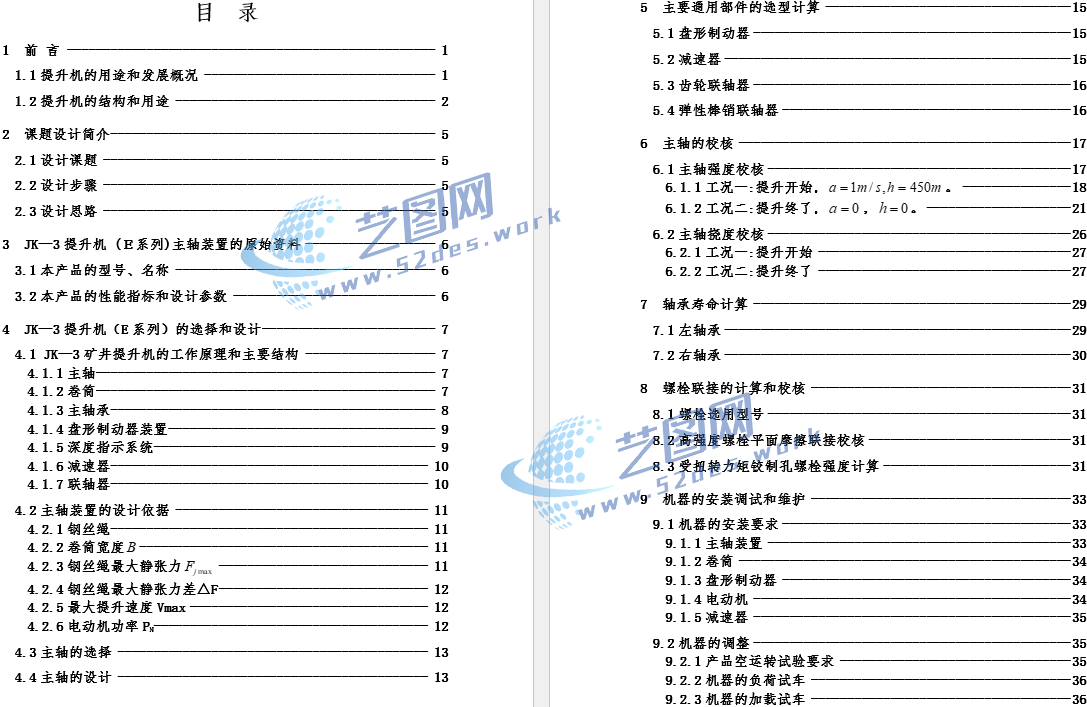

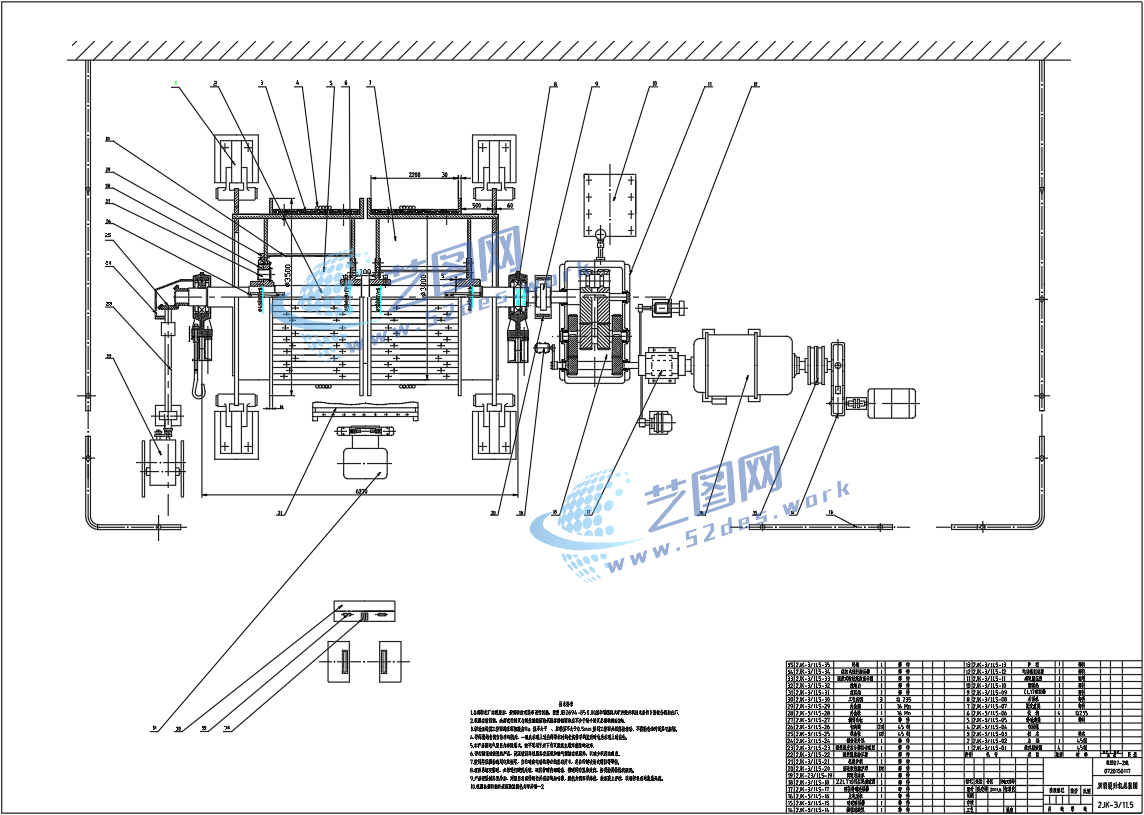

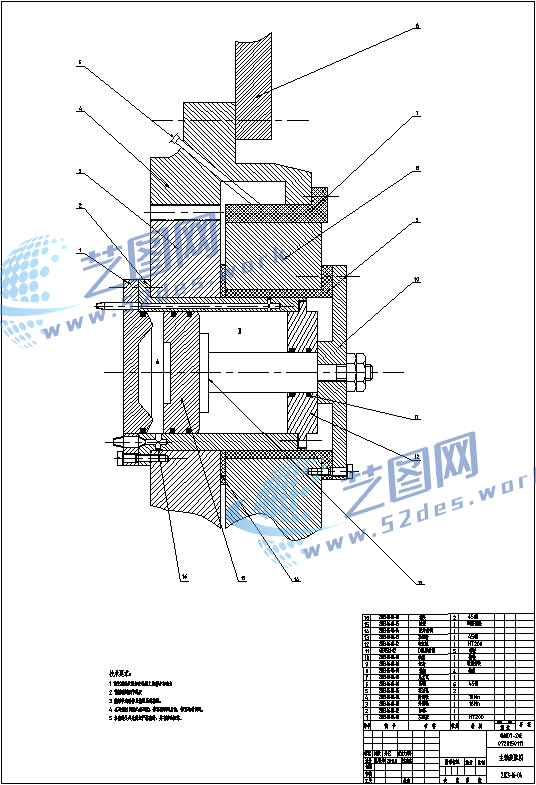

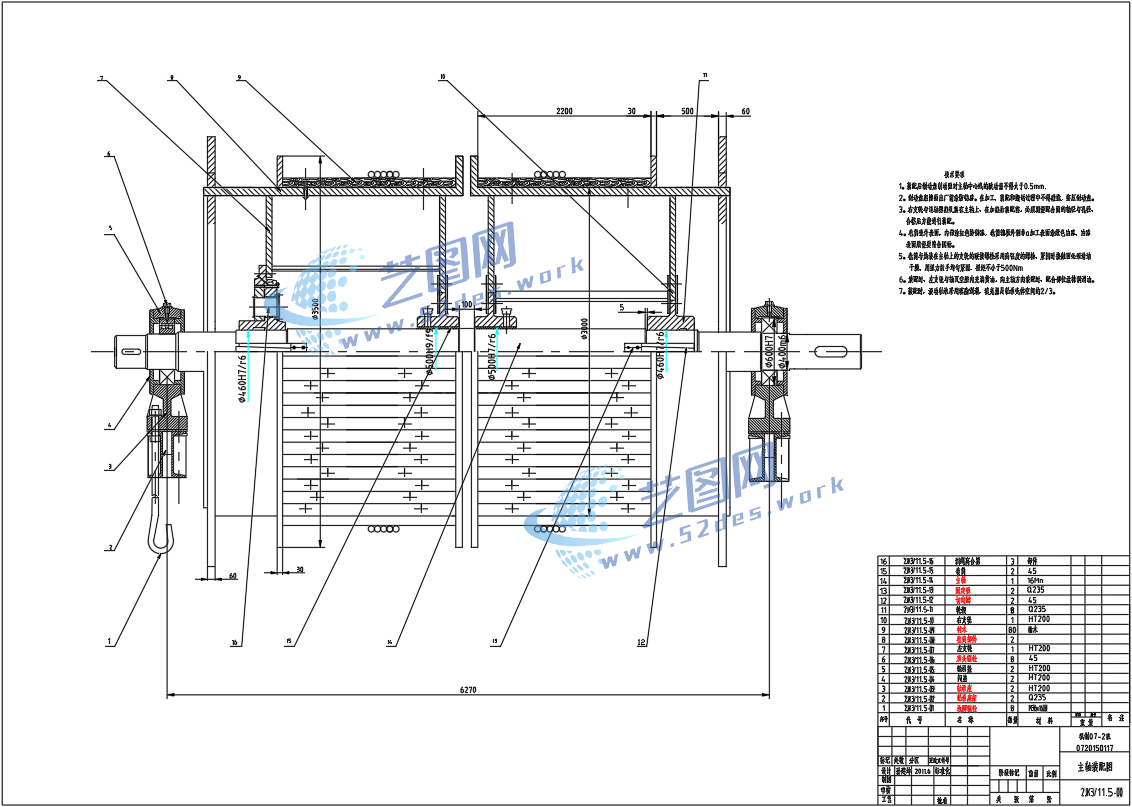

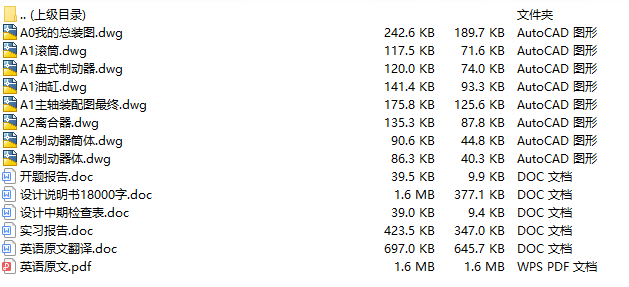

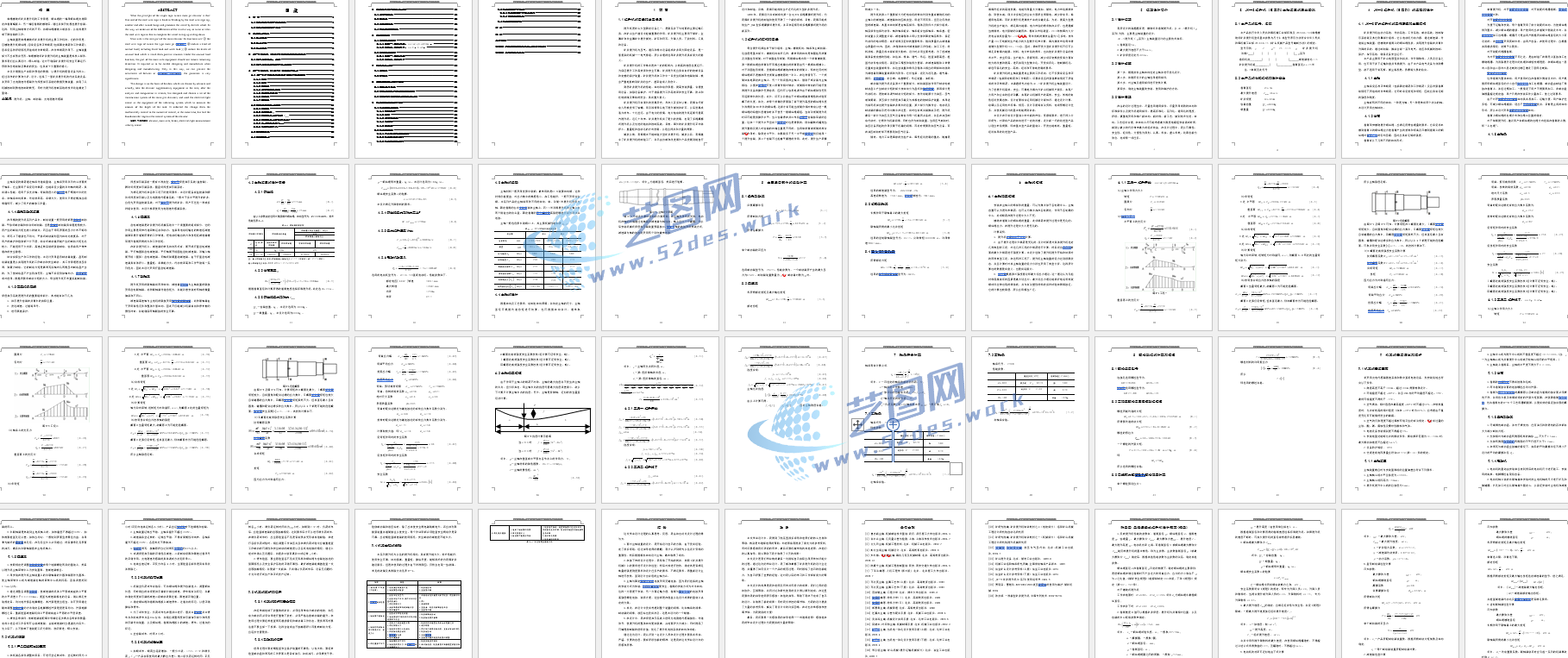

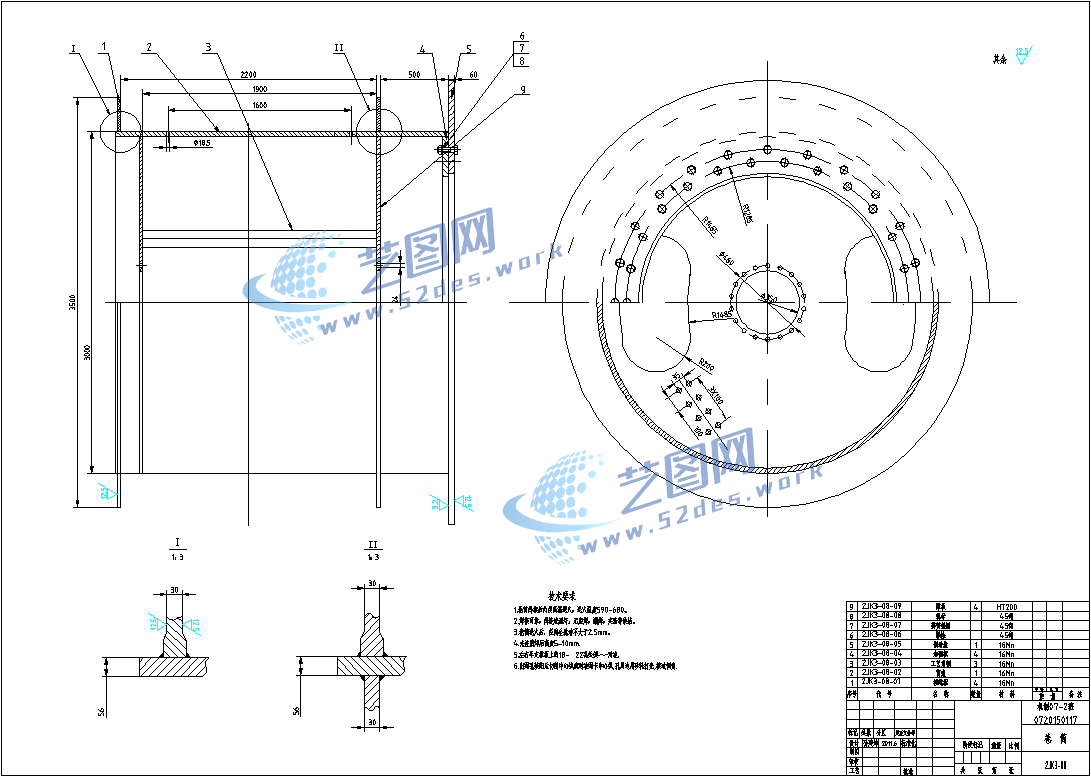

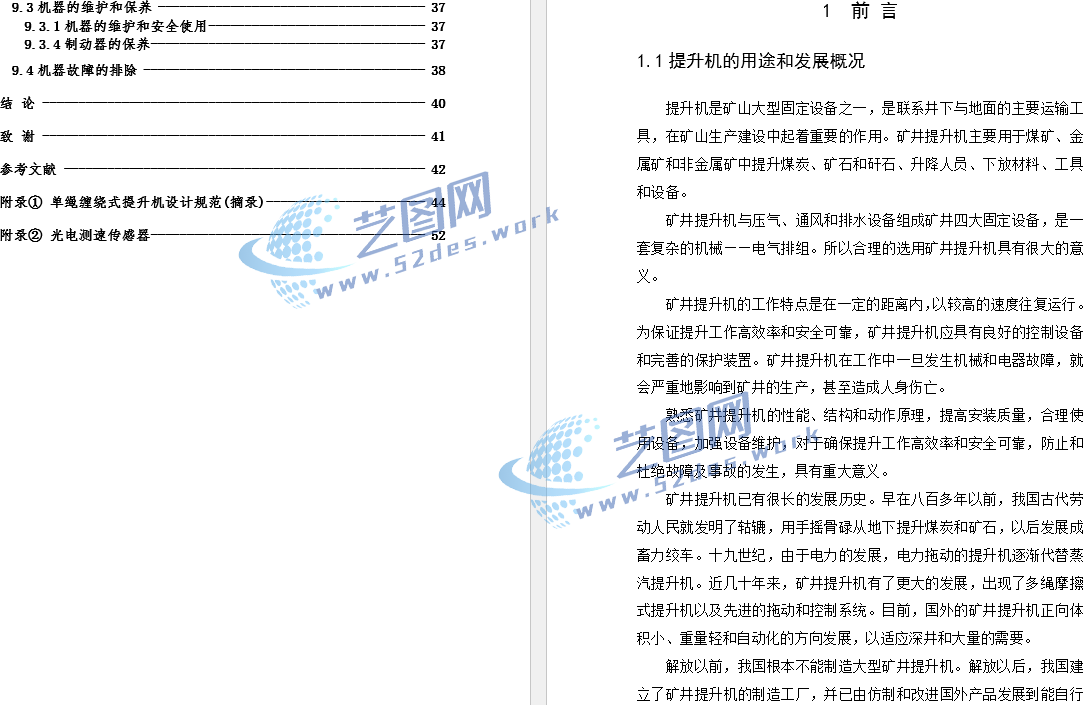

文件内容：CAD图纸、设计说明书 国标CAD图纸：机械结构设计装配图 国标CAD图纸：零件图国标CAD图纸：零件图 国标CAD图纸：零件图 双卷筒提升机设计说明书目录

单绳缠绕式矿井提升机的工作原理：钢丝绳的一端用钢丝绳夹持固定在卷筒幅板上，另一端经卷筒的缠绕后，通过井架天轮悬挂提升容器。这样，利用主轴旋转方式的不同，将钢丝绳缠绕上或放松，以完成提升或下降容器的工作。

主轴装置是单绳缠绕式矿井提升机的主要工作机构，它的作用是： ①缠绕提升机钢丝绳；②承受各种正常载荷(包括固定载荷和工作载荷)；③承受各种积极情况所造成的非常载荷。在非常载荷作用下，主轴装置部分不应有残余变形。单绳缠绕式矿井提升机的主轴装置是其核心部件，要求我们应认真设计，精心制造，这对于确保矿井提升机安全可靠运行，预防和杜绝故障及事故的发生，也具有十分重要的意义。

本设计根据生产实际和预选的数据，以提升机的配套设备为核心，经过科学的计算和分析，设计、选择了一套矿井提升机的传动系统设备，并采用了光电测速传感器作为深度指示系统的数据采集装置，实现了从机械控制到数电控制的转变，同时为提升机控制系统的技术改造奠定了基础。
